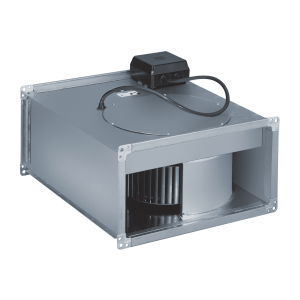

ILT/4-285 IP55 radiálny ventilátor

Skriňa

je vyrobená z pozinkovaného plechu a je vybavená prírubami na montáž na štvorcové potrubie. Skriňa má kontrolný kryt, ktorý po odstránení umožňuje prístup k motoru a obežnému kolesu.

Obežné koleso

je radiálne s dopredu zakrivenými lopatkami a je staticky a dynamicky vyvážené.

Motor

je asynchrónny s odporovým kotvom. Motory ventilátorov ILB sú jednofázové pre 230 V, motory ILT sú trojfázové pre 230/400 V. Motory sú štandardne vybavené tepelnou poistkou, izoláciou triedy F, prevádzkovou teplotou -40 až +70 ºC. Utesnené guľôčkové ložiská sú mazaná na celý život. Krytí IP55.

Svorkovnica

je štandardne vyrobená z čierneho plastu, je voľne prístupná na napájacom kábli motora a môže byť pripevnená na ľahko prístupné miesto na skrinke pomocou samorezných skrutiek.

Regulácia otáčok

sa vykonáva elektronickými alebo transformátorovými regulátormi zmenou napätia. Odporúčame transformátorové regulátory. Verzia ILT sa dá regulovať v 2 stupňoch pomocou prepínača vinutia SD 2 alebo frekvenčných meničov.

Montáž

v ľubovoľnej polohe ventilátora, s ohľadom na kontrolné činnosti a možnosť odstránenia kontrolného krytu, najlepšie s vertikálnou osou motora.

Smer otáčania

je označený na skrinke samolepiacou šípkou. Smer otáčania je potrebné skontrolovať po uvedení do prevádzky. Ak je smer otáčania opačný, je potrebné zmeniť fázové zapojenie (3-fázová verzia).

Pokyny

Ventilátory sú vhodné pre všeobecné vetracie aplikácie, kde je výhodná nízka inštalačná výška ventilátora. Vďaka krytiu IP55 a vyššej prevádzkovej teplote sú ventilátory vhodné na vetranie skladov, reštaurácií, nemocníc a športových hál. Môžu sa výhodne používať v kombinácii s rekuperačnými výmenníkmi tepla.
