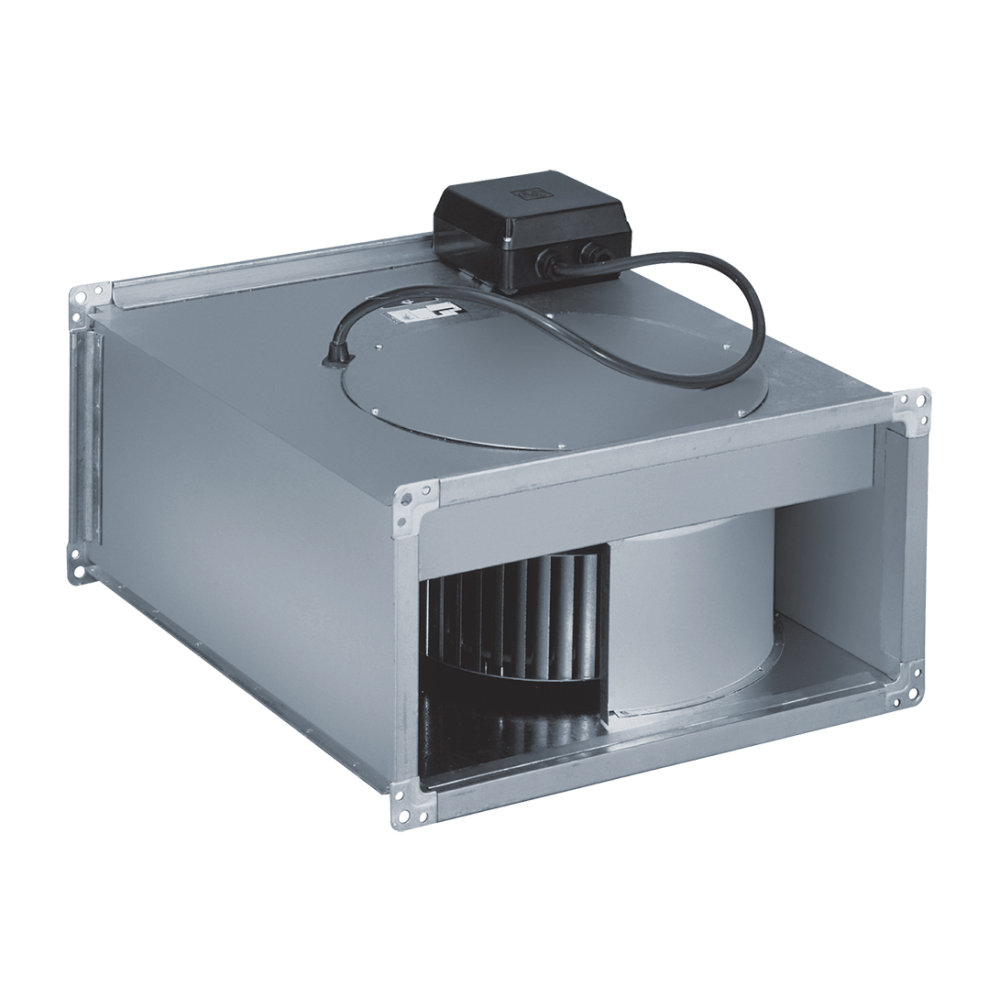

ILB/6-355 IP55 radiálny ventilátor

Šatník

Ventilátor je vyrobený z pozinkovaného oceľového plechu a je vybavený prírubami na upevnenie na štvorhranné potrubie. Na skrinke sa nachádza kontrolný kryt, ktorého odstránenie umožňuje prístup k obežnému kolesu.

Obtokové koleso

Obtočné koleso je radiálne s dopredu zahnutými lopatkami a je vyrobené z pozinkovaného oceľového plechu. Je staticky a dynamicky vyvážené.

Motor

je asynchrónny s odporovou kotvou. Motory sú štandardne vybavené tepelnou poistkou, vinutie je v povrchovej úprave odolnej proti vlhkosti s izoláciou triedy F a prevádzkovou teplotou podľa typu. Uzavreté guľôčkové ložiská sú plnené plastickým mazivom na celú životnosť. Stupeň ochrany IP55.

Svorky

Sériovo je vyrobená z čierneho plastu, je voľná na prívodnom kábli od motora a dá sa pripevniť samoreznými skrutkami na ľahko prístupné miesto na skrini.

Montáž

v ľubovoľnej polohe ventilátora, s ohľadom na revízne práce a možnosť demontáže revízneho krytu prednostne s vertikálnou osou motora.

Regulácia otáčok

vykonáva sa pomocou elektronických alebo transformátorových regulátorov zmenou napätia. Prednostne sa odporúčajú transformátorové regulátory. Konštrukcia ILT sa môže regulovať v 2 stupňoch pomocou spínača SD 2 vinutia alebo tiež pomocou frekvenčných meničov.

Smer otáčania

je uvedené šípkou nalepenou na skrini. Smer otáčania sa musí po uvedení do prevádzky skontrolovať, ak je smer otáčania opačný, musí sa zmeniť sled fáz (3f. prevedenie).

Inštrukcie

Ventilátory sú vhodné na všeobecné použitie vo vzduchotechnike, kde je výhodná nízka výška ventilátora. Ventilátory sú vhodné na vetranie reštaurácií, nemocníc, športových hál, skladov a výrobných priestorov vďaka krytiu IP55 a vyššej prevádzkovej teplote (70 °C).
