Skrinka
je určený na horizontálny odvod vzduchu. Základňa ventilátora je vyrobená z pozinkovaného oceľového plechu, držiaky, mriežka a skrutky sú tiež galvanicky pokovované. Kryt ventilátora je vyrobený z Al plechu. Motor ventilátora je namontovaný v prúde vzduchu.
Behové koleso
Ventilátor je axiálny. Pri veľkostiach 315 až 400 je vyrobené z termoplastu vystuženého sklenými vláknami, pri veľkostiach 450 až 1000 je náboj vyrobený z Al zliatiny a lopatky sú plastové. Obežné koleso je staticky a dynamicky vyvážené.
Motor
je asynchrónny s odporovou kotvou nakrátko, stator s chladiacimi rebrami, povrchová úprava čiernym epoxidovým lakom. Motory sú štandardne vybavené tepelnou poistkou (okrem veľkostí 800 až 1000). Vinutie je tropické s izoláciou triedy F a má trvalú prevádzkovú teplotu -40 až +70˚C, krytie IP65 (veľkosti 800 až 1000 majú prevádzkovú teplotu -30 až +40˚C a krytie IP55). Guľôčkové ložiská s mazacím obalom na celú životnosť.
Svorky
Sériovo je vyrobená z čierneho plastu, pri jednofázových ventilátoroch obsahuje aj rozbehový kondenzátor. Krytie je IP65. Svorkovnica je umiestnená na kryte ventilátora.
Regulácia otáčok
vykonáva sa zmenou napätia alebo frekvencie (pozri tabuľku regulátora). Motory s označením 400 V možno prepínať na zníženie otáčok pomocou prepínača SD 2. (Alternatívne dodávané motory 230/400 V nemožno takto regulovať a možno ich prevádzkovať len v zapojení Y).
Smer otáčania
je pre prívod alebo odvod v zmysle šípky na kryte ventilátora. Ak je smer obrátený, musí sa zmeniť poradie fáz.

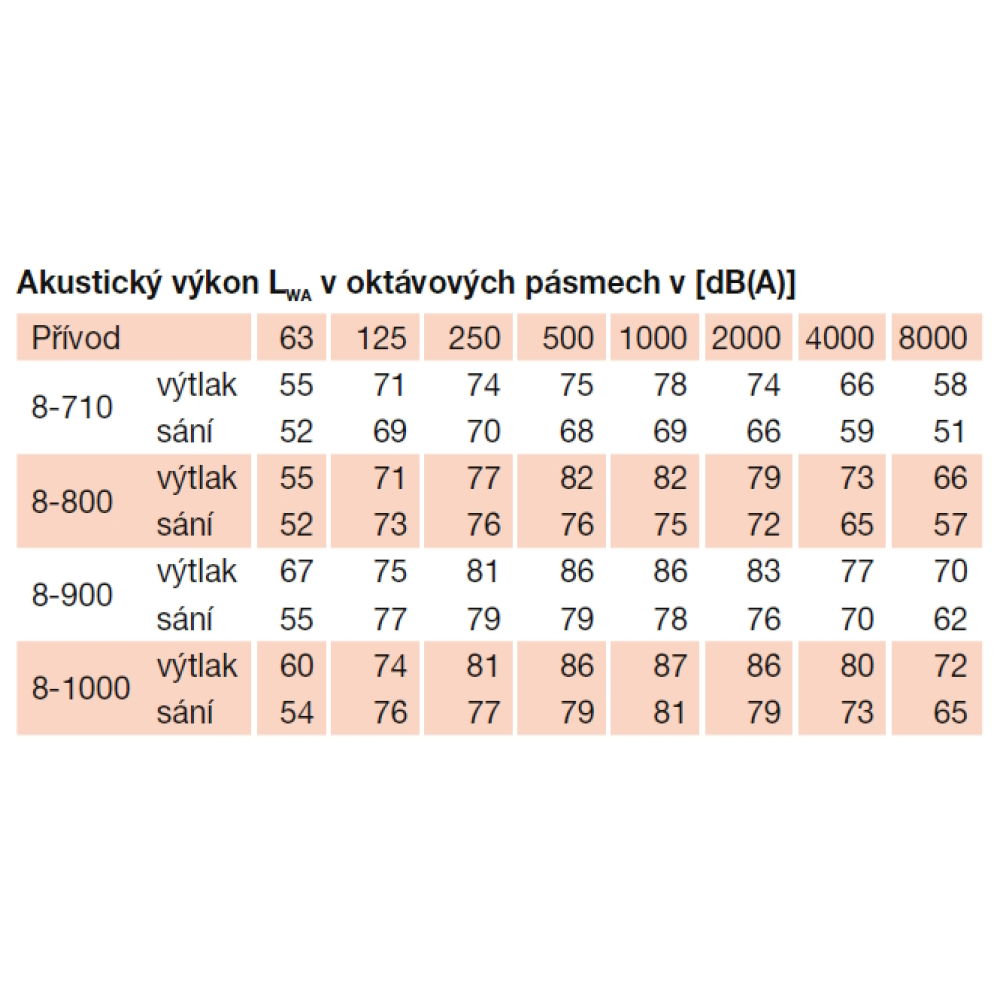

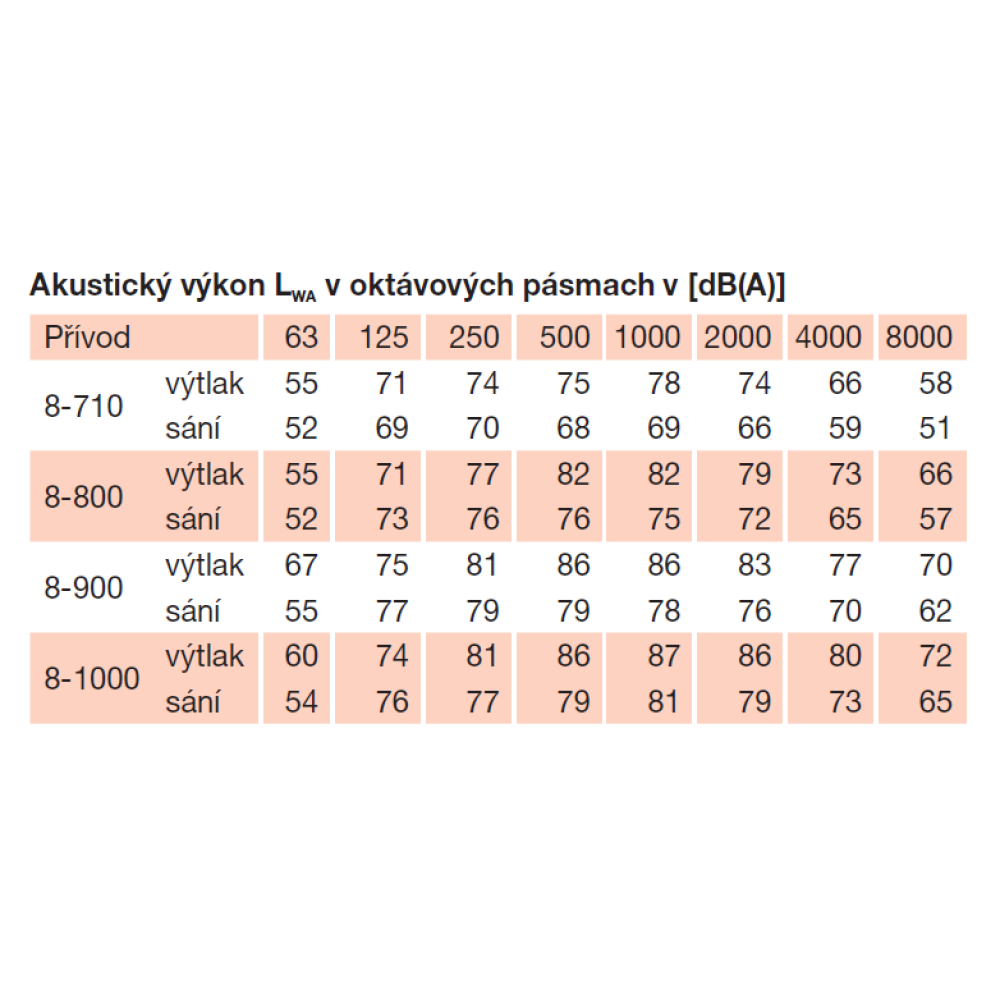

Hluk

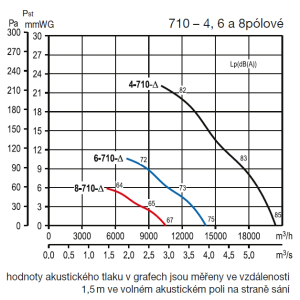

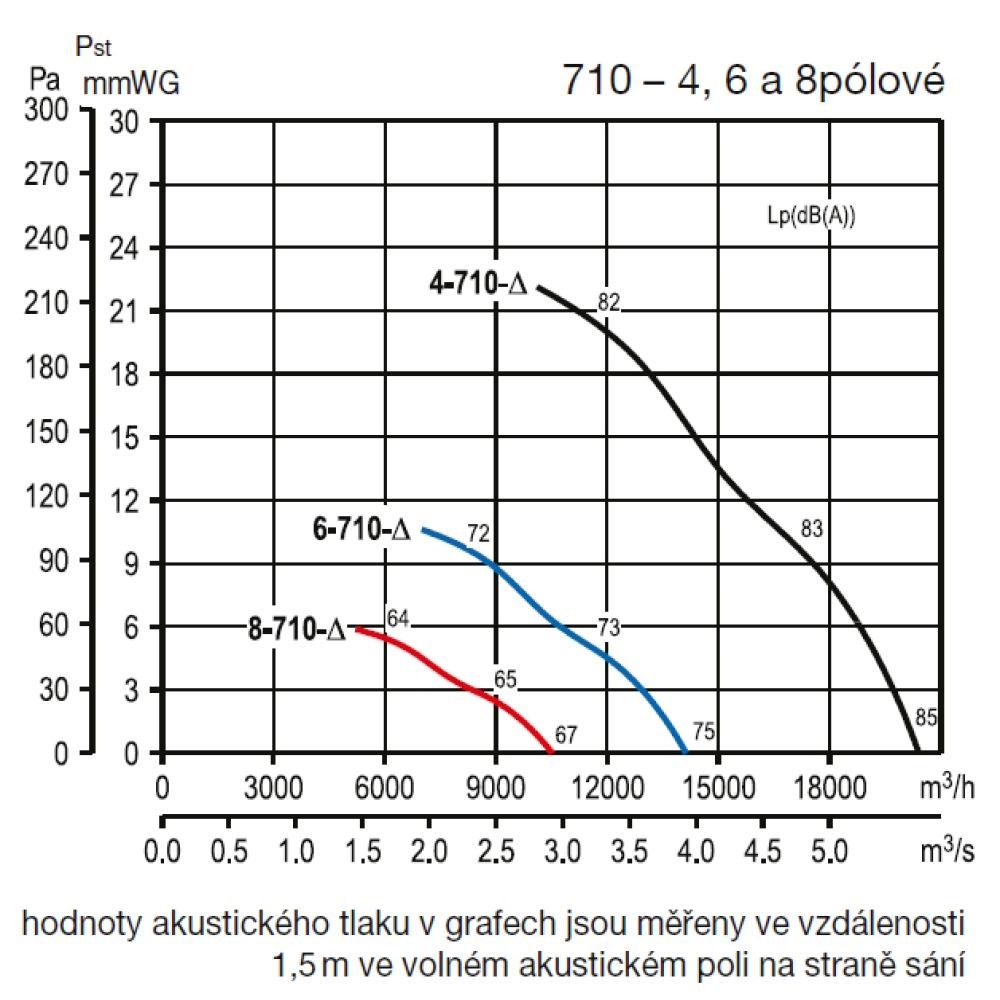

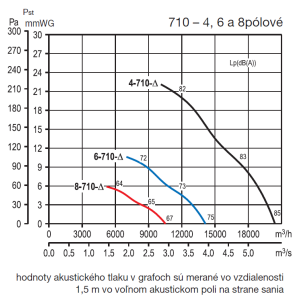

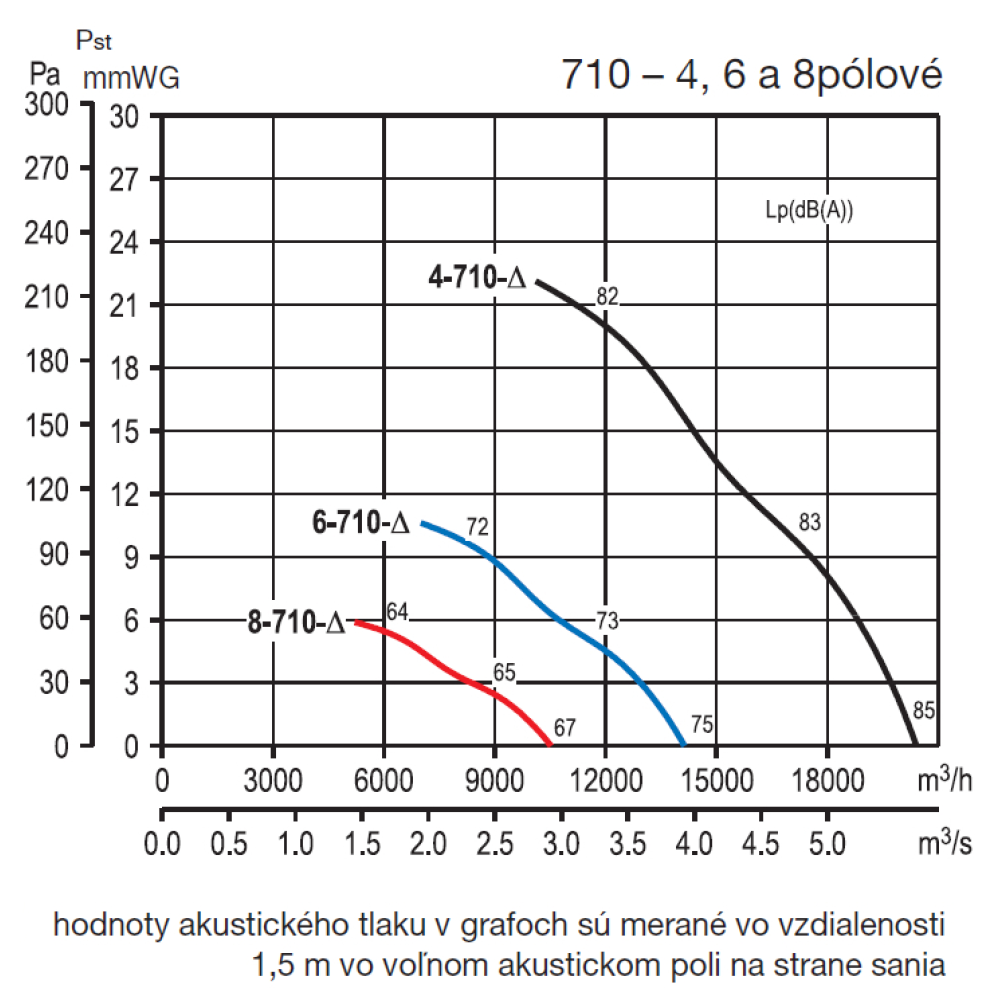

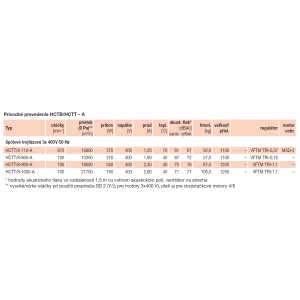

vydávaný ventilátorom sa v tabuľkách uvádza ako hodnoty akustického tlaku vo vzdialenosti 1,5 m, merané vo voľnom zvukovom poli.

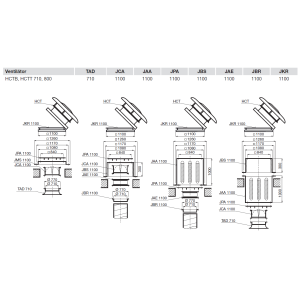

Montáž
Ventilátor sa montuje horizontálne pomocou príslušenstva (s vertikálnou osou motora).
Inštrukcia
Ventilátory sú vhodné na vetranie priemyselných hál, závodov, bazénov a skladov.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
