Skriňa
je konštruovaná pre horizontálny odvod vzduchu. Podstavec ventilátora je z pozinkovaného plechu. Konzoly, mriežka a skrutky sú tiež galvanizované. Strieška ventilátora je z Al plechu. Motor ventilátora je umiestnený v prúde vzdušiny.
Oběžné koleso
ventilátora je axiálne, náboj je vyrobený z hliníka, lopatky sú z plastu so sklenenými vláknami. Oběžné koleso je staticky a dynamicky vyvážené.
Motor
je asynchrónny s odporovou kotvou nakrátko, statorom s chladiacimi rebrami a povrchovou úpravou čiernym epoxidovým lakom. Motory sú sériovo vybavené tepelnou poistkou (okrem veľkostí 800 až 1000). vinutie je v tropikalizačnej úprave s izoláciou triedy F a trvalou pracovnou teplotou -40 až +70 °C, krytie IP65 (veľkosti 800 až 1000 majú pracovnú teplotu -30 až +40 °C a krytie IP55). Guľôčkové ložiská s tukovou náplňou. na dobu životnosti.
Svorkovnica
je štandardne z čierneho plastu a obsahuje aj rozbehový kondenzátor. Krytie je IP65. Svorkovnica sa nachádza na skrini ventilátora.
Regulácia otáčok
sa vykonáva zmenou napätia alebo frekvencie. Motory označené 400 V je možné prepínať pre zníženie otáčok prepínačom SD 2. (Alternatívne dodávané motory 230/400 V nie je možné regulovať týmto spôsobom a môžu byť prevádzkované iba v zapojení Y).
Smer otáčania
je pre prívod alebo odvod v zmysle šípky na skrini ventilátora. Ak je smer opačný, je potrebné zmeniť poradie fáz.

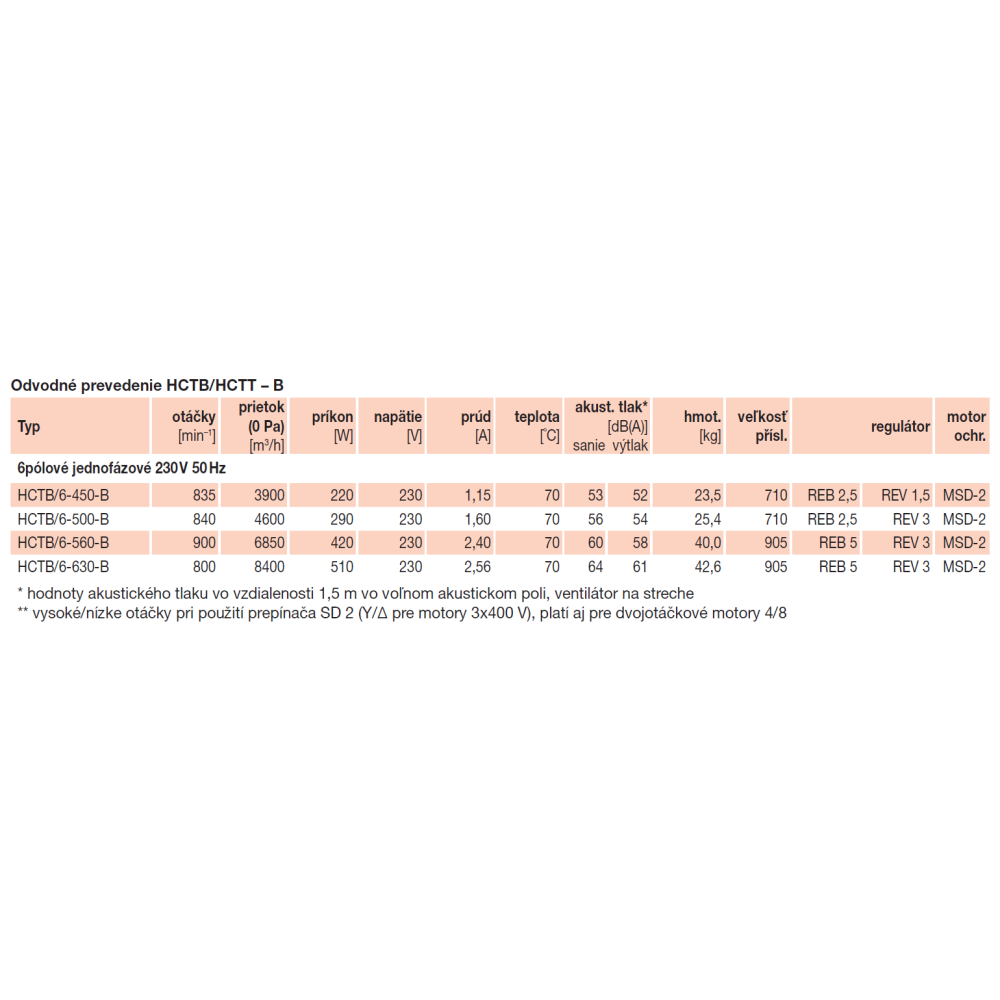

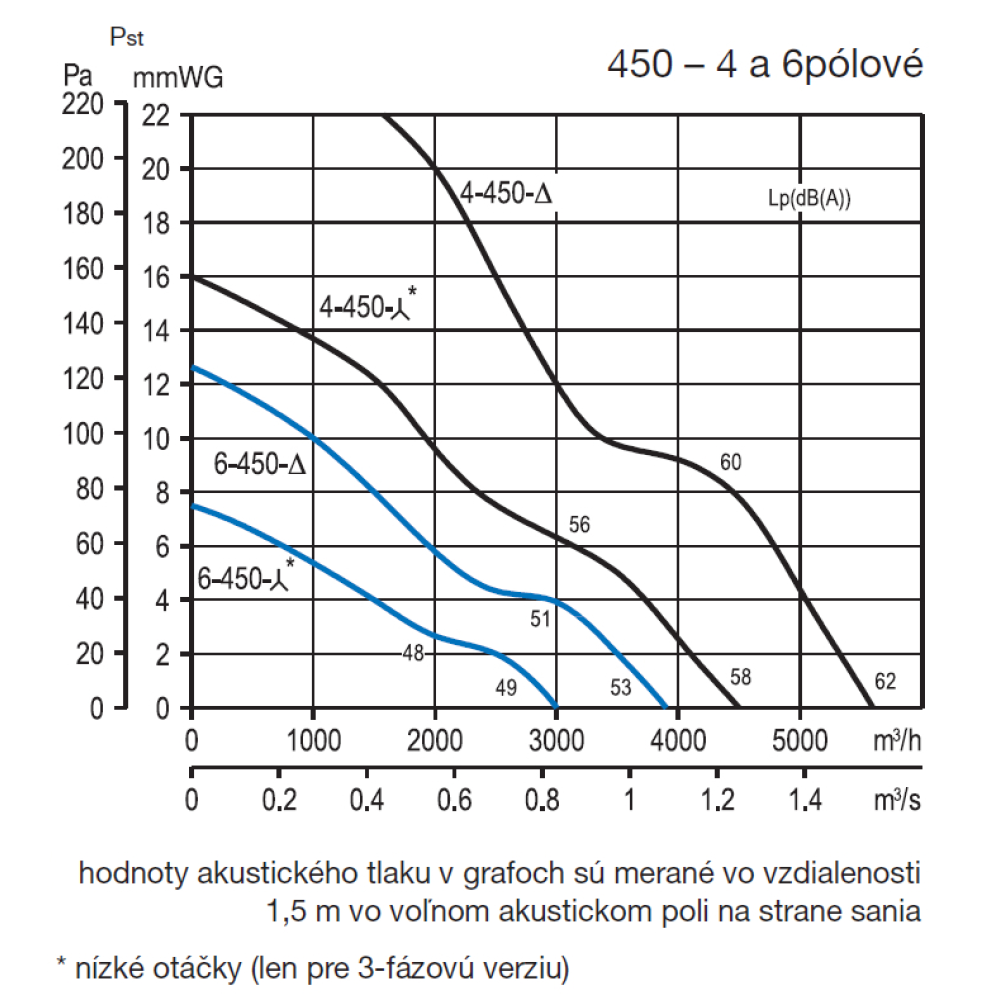

Hluk
emitovaný ventilátorom je uvedený v tabuľkách ako hodnoty akustického tlaku vo vzdialenosti 1,5 m, merané vo voľnom akustickom poli.

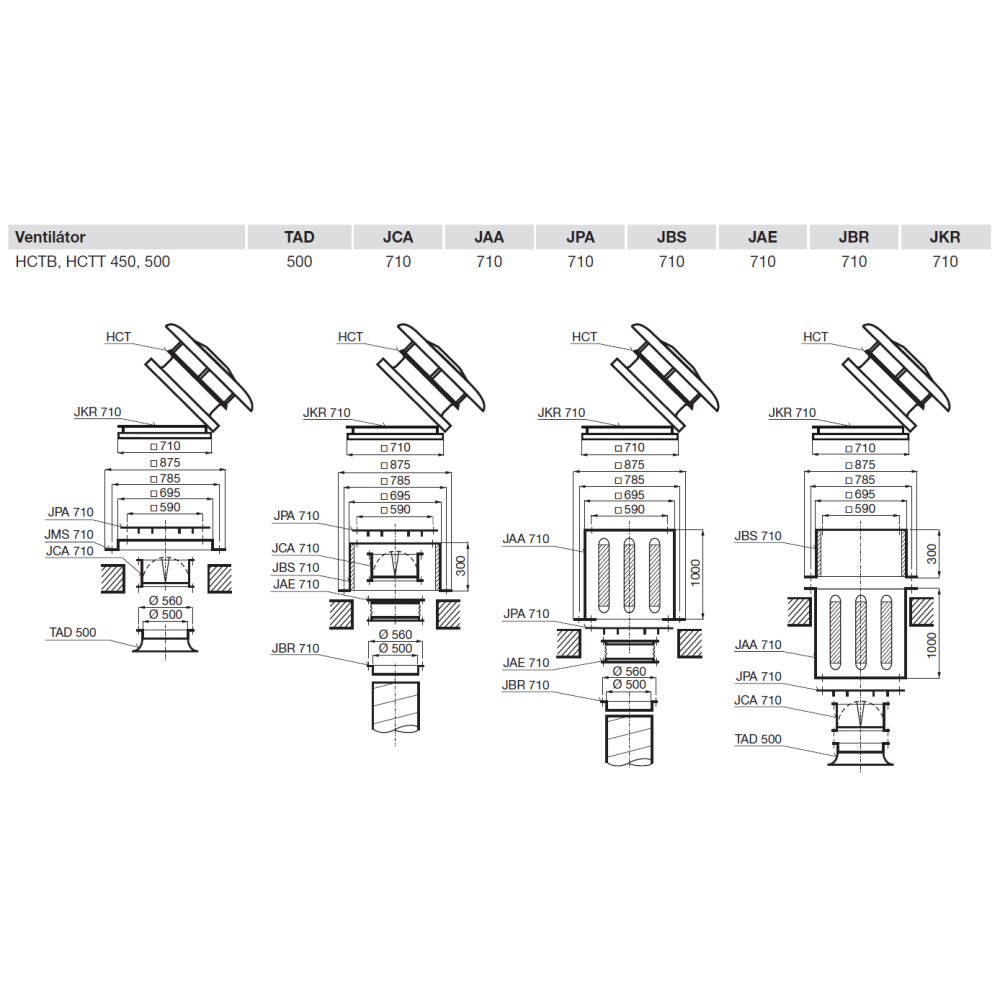

Montáž
Ventilátor musí byť vždy namontovaný horizontálne pomocou príslušenstva (s osou motora zvisle)
Pokyny
Ventilátory sú vhodné svojou konštrukciou na vetranie priemyselných hál, prevádzok, bazénov a skladov.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
