Skriňa
je konštruovaná pre horizontálne (CRHx) alebo vertikálne (CRVx) výfuk vzdušniny. Podstavec ventilátora je z oceľového pozinkovaného plechu, galvanicky pokovované sú aj držiaky, mriežka a skrutky. Strieška a skriňa ventilátora sú z Al plechu. Motor ventilátora je uložený vpriede vzdušniny. Ventilátor je chránený mriežkou proti vniknutiu cudzích telies.
Obežné koleso
ventilátora je radiálna s dozadu zahnutými lopatkami. Vyrobené je z hliníkového plechu, je staticky a dynamicky vyvážené.
Svorkovnica
s revíznym vypínačom je umiestnená na podstavci (CRHx) alebo skrini (CRVx) ventilátora. Pri jednofázových ventilátoroch svorkovnice obsahuje aj rozbehový kondenzátor. Krytie je IP55.
Motor
je asynchrónny s odporovou kotvou nakrátko, s vonkajším rotorom. Motory ventilátorov CRH(V)B sú 1-fázové pre napätie 230 V, CRH(V)T sú 3-fázové pre napätie 230/400 V. Motory sú sériovo vybavené termopoistkou. Vinutie je v tropikalizačnej úprave s izoláciou triedy F. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP54.
Regulácia otáčok
sa vykonáva zmenou napätia elektronickými alebo transformátorovými regulátormi, trojfá-zové typy tiež frekvenčnými meničmi.
Smer otáčania
je možný iba jedným smerom, v zmysle šípky na skrini ventilátora. Pri opačnom smere otáčania môže dôjsť k preťaženiu motora, ventilátor sa prejavuje zároveň zvýšeným hlukom.
Montáž
Ventilátor sa montuje zásadne horizontálne pomocou príslušenstva (s osou motora zvisle).

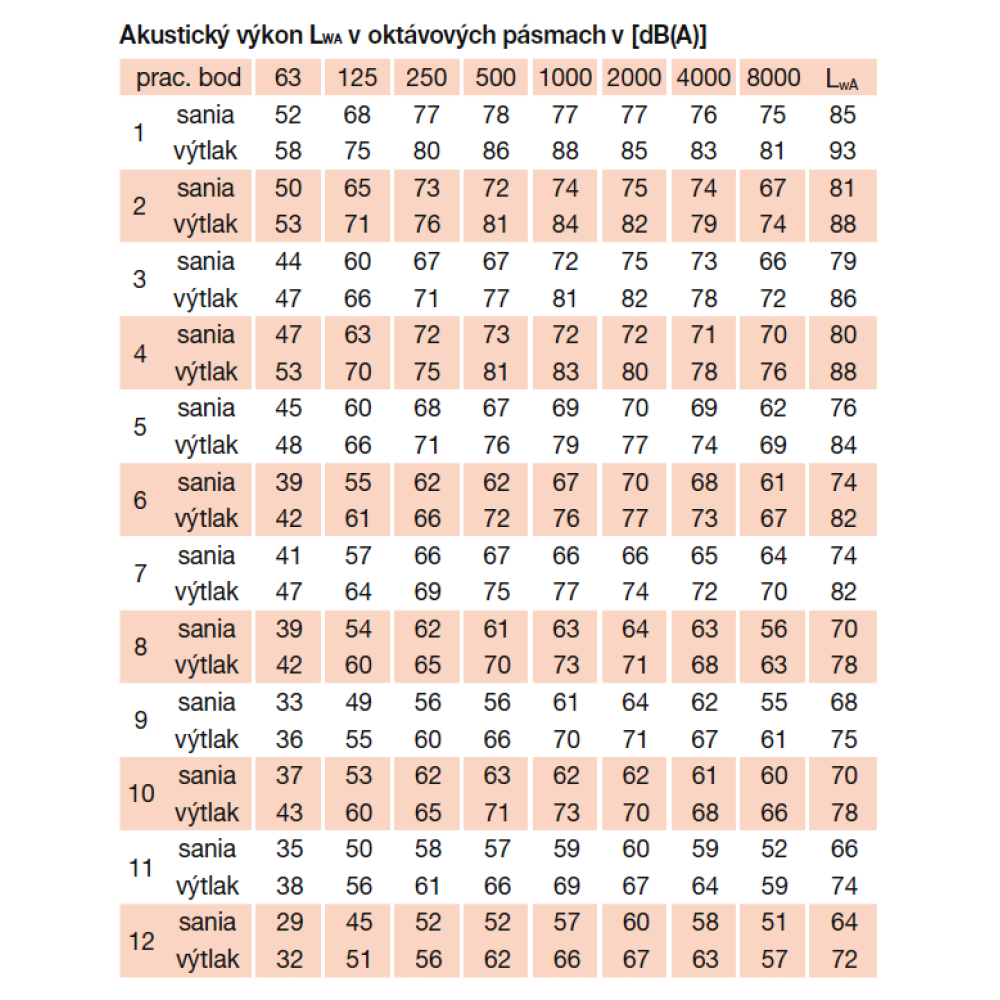

Hluk
emitovaný ventilátorom je uvedený v tabuľkách.
Pokyny
Ventilátory sú vhodné pre všeobecné vzduchotechnické aplikácie.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
