Skrinka
Ventilačná hlavica sa skladá z hliníkového obežného kolesa, ktoré je namontované na zinkovom podstavci. Rôzne typy hlavíc sa líšia konštrukciou základne, pozri rozmerovú schému. Hlavice so štvorcovou základňou sú sklopné (okrem štandardnej hlavice TU 300). Maximálna teplota vzduchu 150 °C.
Bežné koleso
je radiálne s dozadu zahnutými lopatkami. Je vyrobené z AL plechu. Guľôčkové ložiská s tukovou náplňou odolnou voči vysokým teplotám.
Montáž
Ventilačná hlavica sa montuje pomocou montážnej základne na hornú časť ventilačnej šachty alebo ventilačnej stúpačky.
Inštrukcia

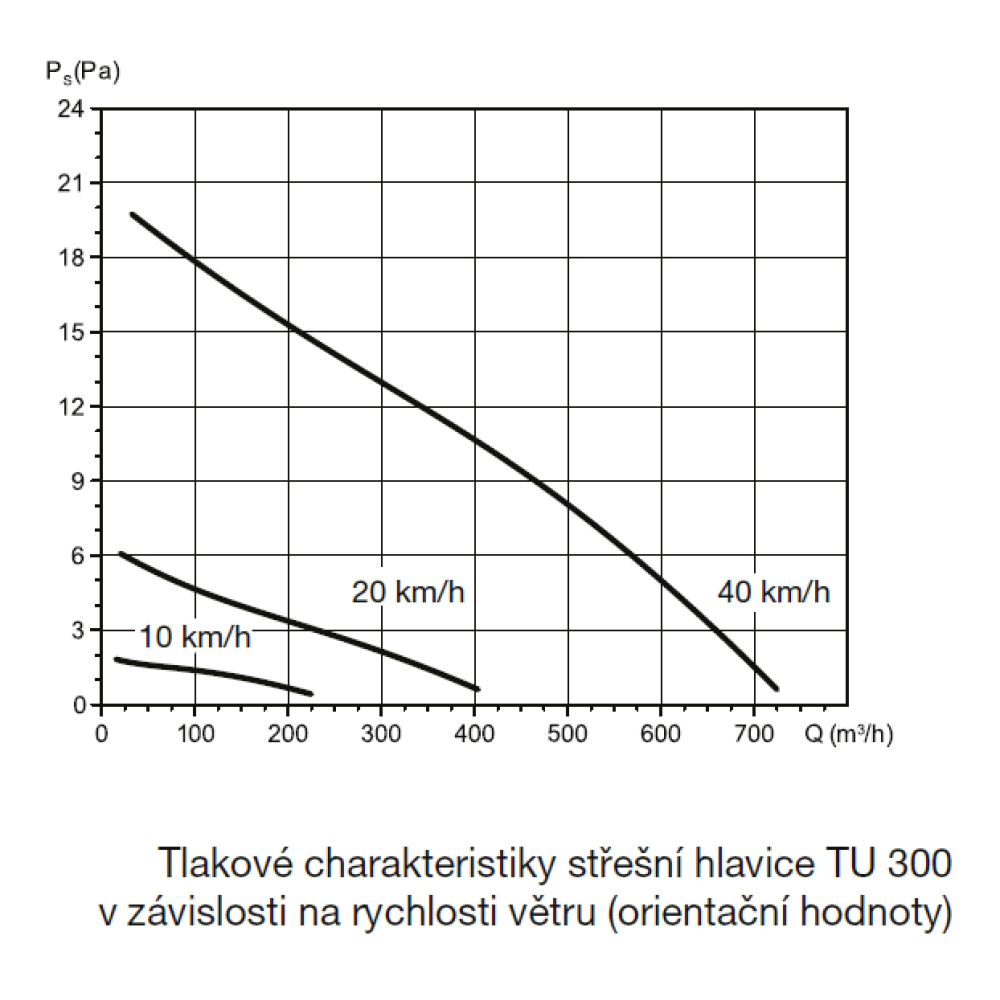

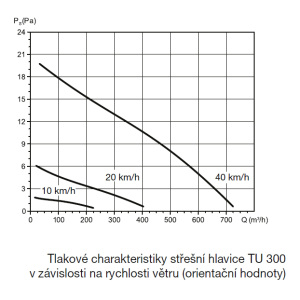

Prietok, ktorý poskytuje odvzdušňovacia hlavica, zásadne závisí od poveternostných podmienok, t. j. od tepelného vztlaku a sily vetra. Z tohto dôvodu sa hlavice nesmú používať na vetranie obytných priestorov, kde sa vyžaduje riadený prietok. Hlavice sa môžu používať len ako ukončovací prvok na hlavnom potrubí na zber vzduchu. Podľa uváženia projektanta sa hlavice môžu použiť na vetranie dvojplášťových striech, ale musí sa zohľadniť výrobcom deklarovaná relatívne nižšia odolnosť proti dažďu.
Upozornenie
V súlade so znením normy EN 15665, národnej prílohy Z1 s požiadavkami na vetranie obytných budov sa v obnovovaných obytných budovách alebo v novostavbách nesmú na vetranie navrhovať ani inštalovať otočné vetracie hlavice. Hlavice nie sú vhodné na odvod spalín.
