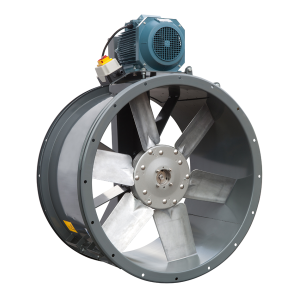

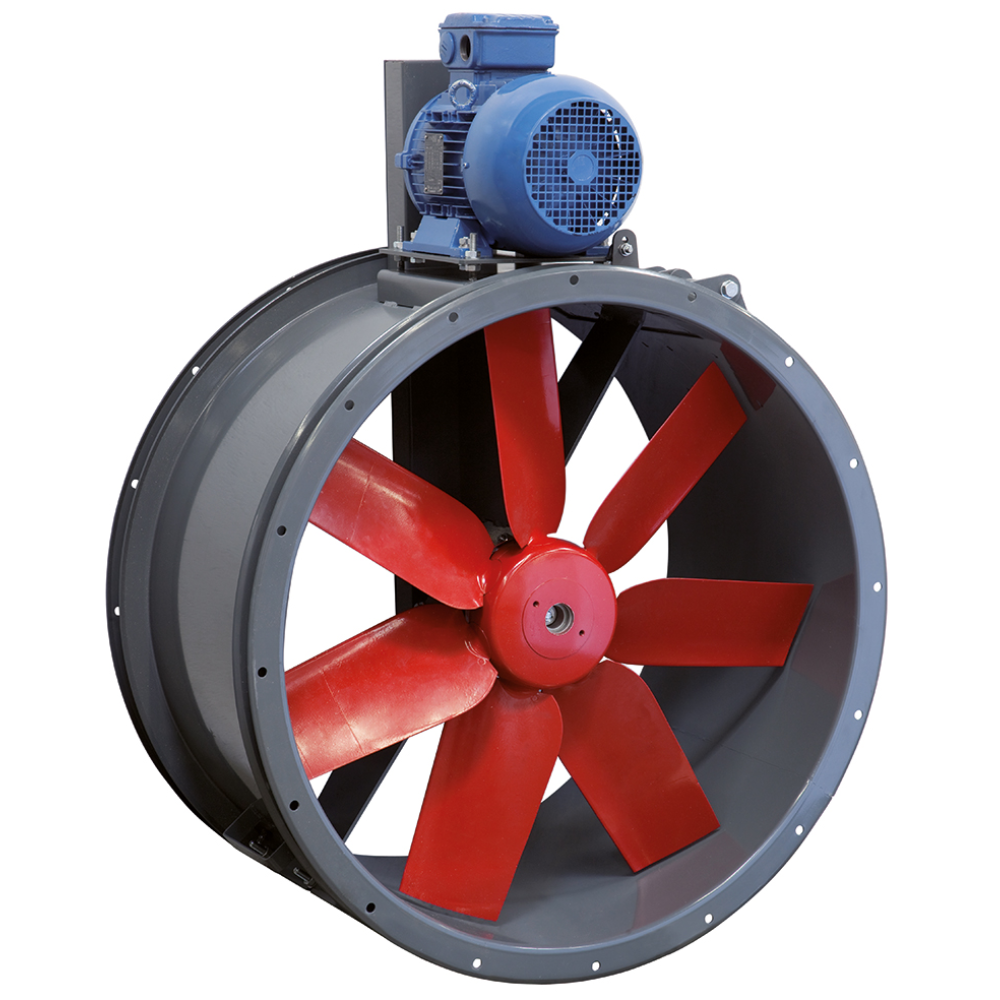

TTT/4-1000 H N Axiálny ventilátor s ochranou proti výbuchu

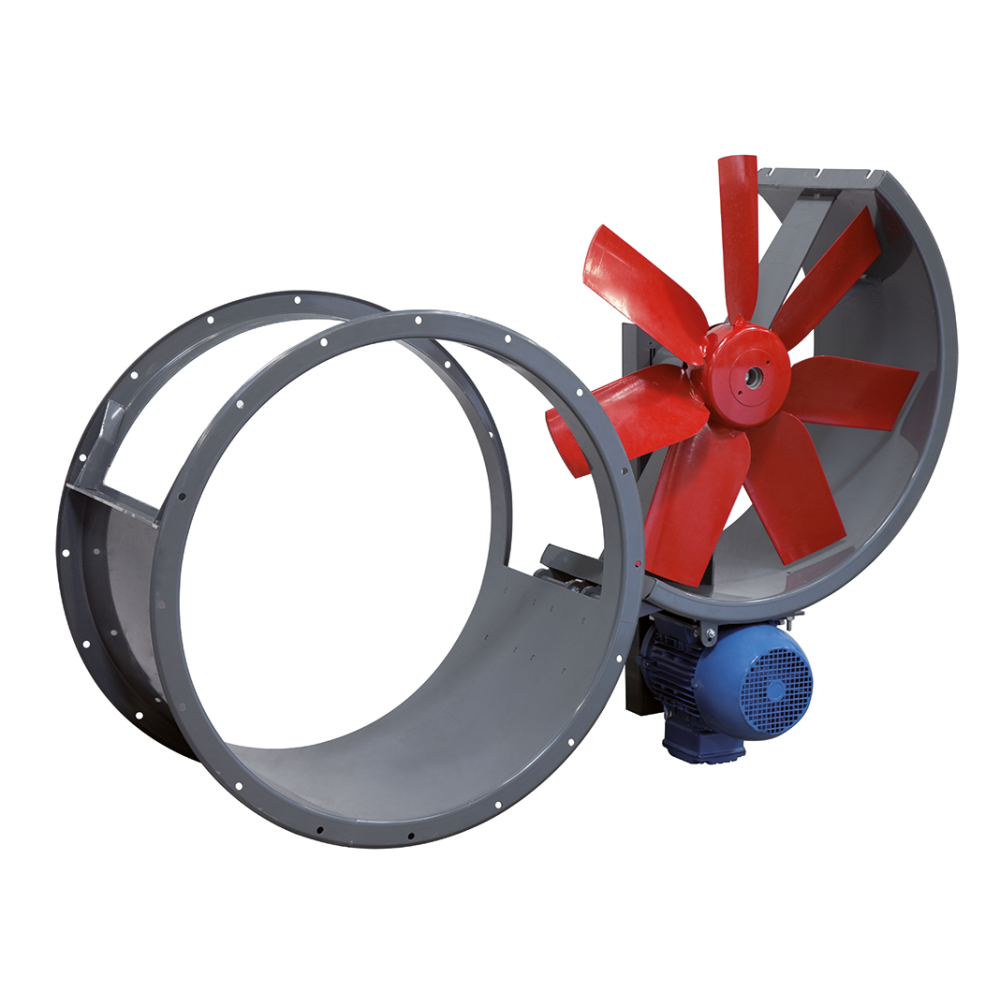

spôsob demontáže ventilátora z potrubí vyklopením, príruby zostávajú pripojené k potrubí, obežné kolo možno revidovať

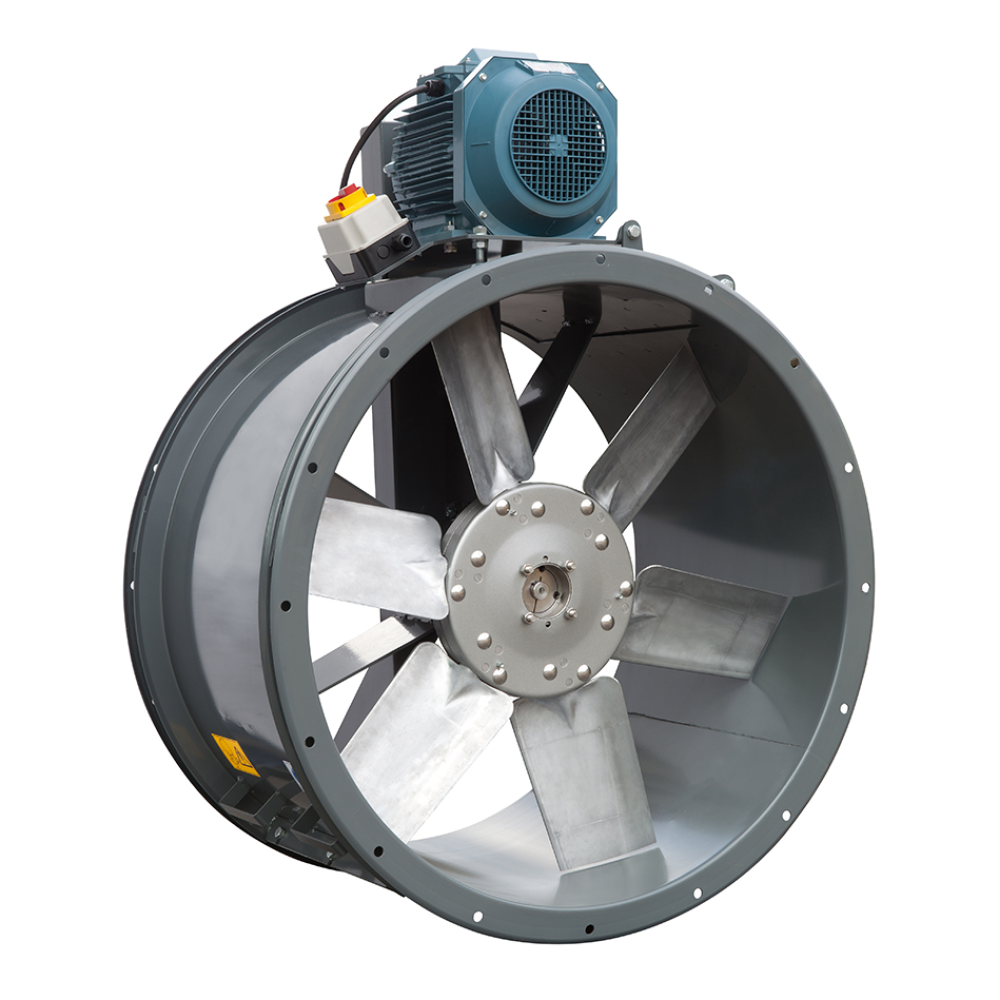

Na požiadanie je k dispozícii aj verzia NI - so servisným spínačom

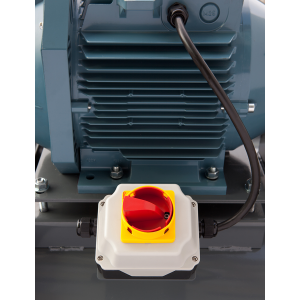

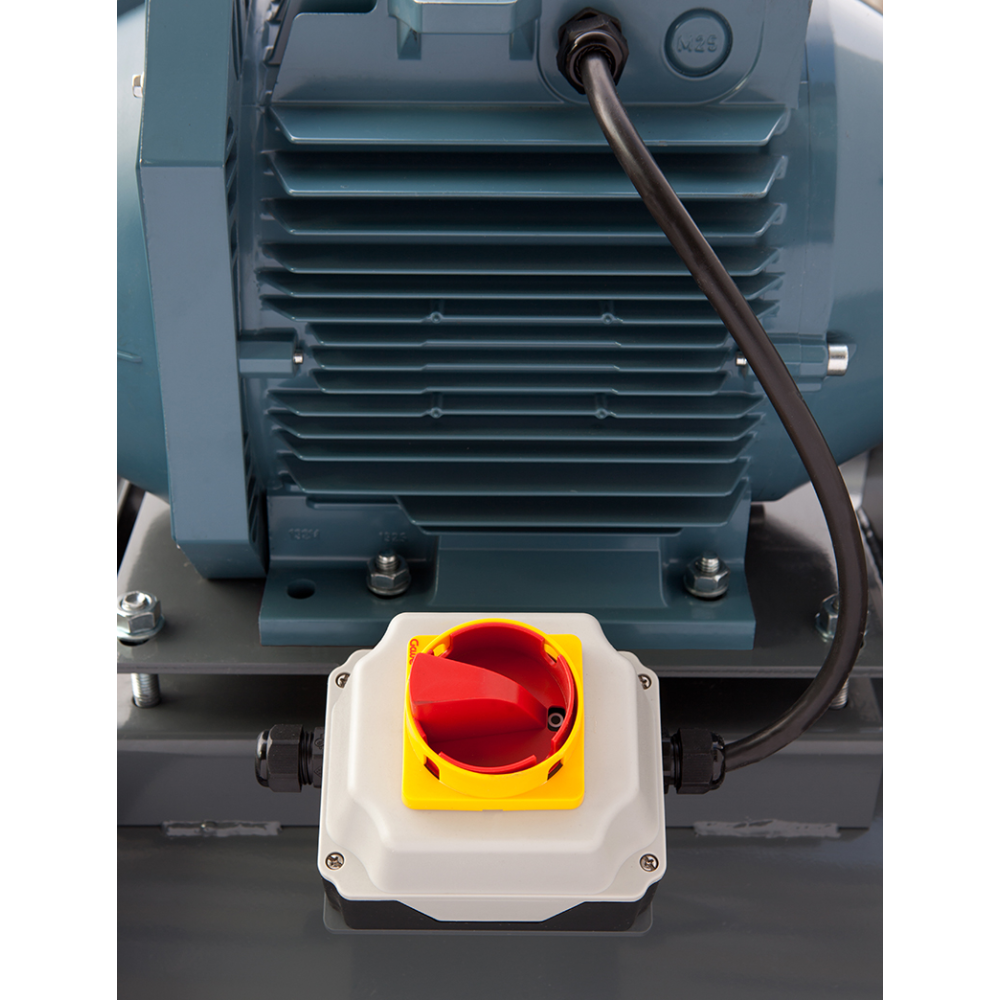

detail ovládacieho spínača ON/OFF pre variant NI

Axiálne kanálové nevýbušné ventilátory pre miestnosti s nebezpečenstvom výbuchu horľavých plynov a pár.

Viac informácií

cena na vyžiadanie

Dostupnosť: na vyžiadanie [18.8.2025, 00:00] Aktualizácia

Pridať do projektu

Tovar nie je možné objednať cez internet.
Kontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky

Pridať do projektu

Kód produktu:

Výrobca: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Viac informáciíMenej informácií

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktov

Skrinka

Je vyrobená z oceľového plechu, galvanicky pokovovaná a potiahnutá sivým polyesterovým lakom. Motor je namontovaný mimo prúdenia vzduchu na vonkajšej strane skrine. Na čistenie ventilátora bez demontáže potrubia sa dá pohonná jednotka obežného kolesa vyklopiť smerom von, mimo osi potrubia.

Rýhové koleso

je celé odliate z Al zliatiny. Obežné koleso je staticky a dynamicky vyvážené a má povrchovú úpravu epoxidovým lakom. Obežné koleso je poháňané remeňom, ktorý je v ochrannom kryte.

Motor

je asynchrónny, s kotvou nakrátko, s izolačnou triedou F. Motor má guľôčkové ložiská s tukovou náplňou na celú životnosť. Motor má vlastný chladiaci ventilátor. Krytie IP55.

Štvorhranná skrinka

je súčasťou dodávky motora. Krytie IP55.

Regulácia otáčok

Ventilátory nie je možné štandardne elektricky alebo elektronicky regulovať. Na požiadanie je možné dodať motory s tepelnou ochranou PTC, regulované odporúčanými frekvenčnými meničmi.

Smer otáčania

je vyznačený šípkou na kryte ventilátora.

Montáž

ventilátora s prihliadnutím na životnosť ložísk v horizontálnej polohe.

Inštrukcie

Ventilátory sú vhodné na odsávanie horúcich plynov v priemyselných aplikáciách. Vyžiadajte si informácie o dodacích podmienkach.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (395.67 kB)

CAD súbory

2D .dwg (243.80 kB)

2D .dxf (596.97 kB)

3D .dwg (973.19 kB)

3D .dxf (1.12 MB)
