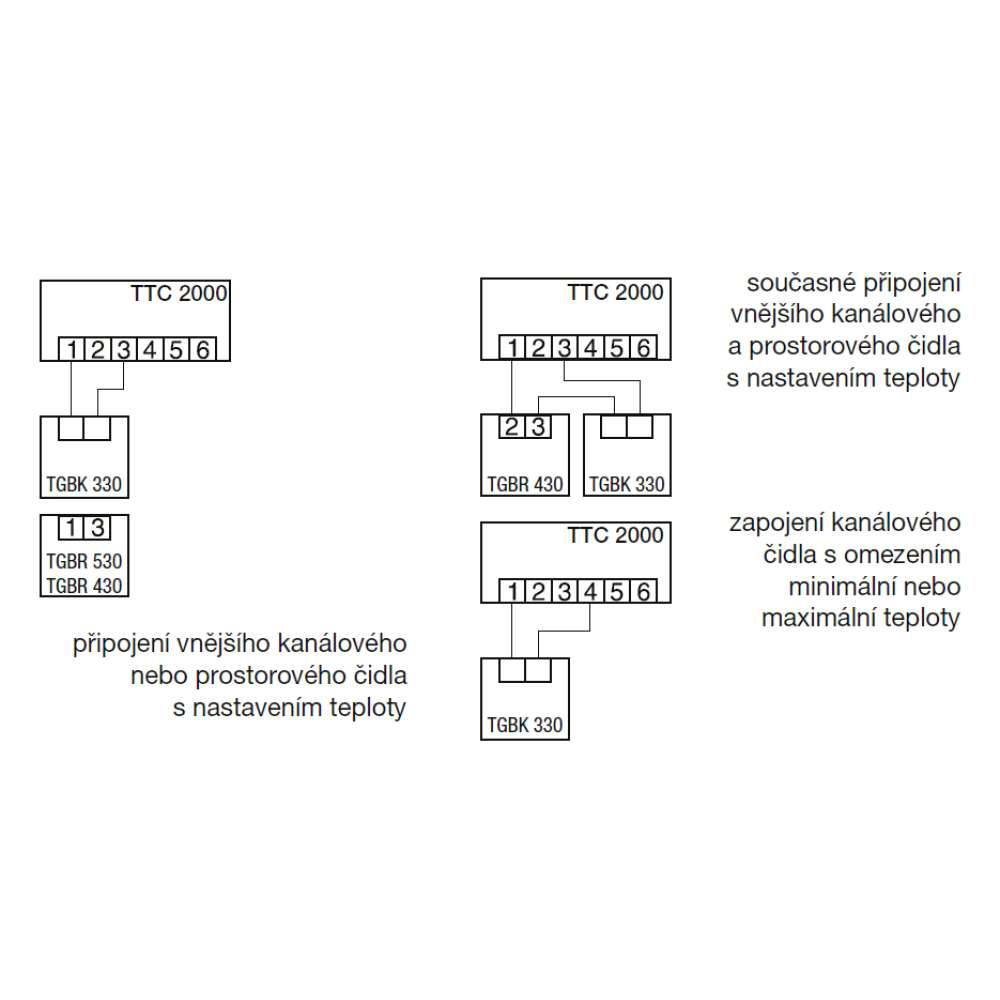

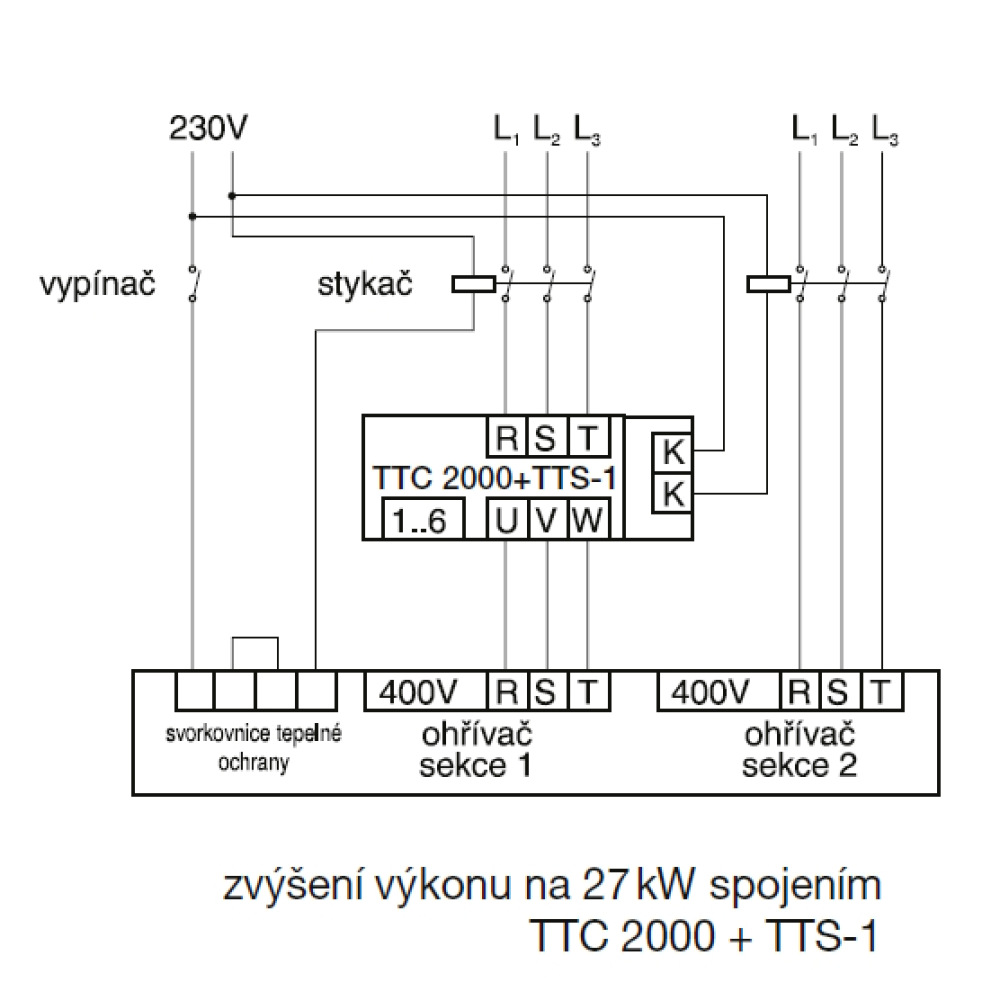

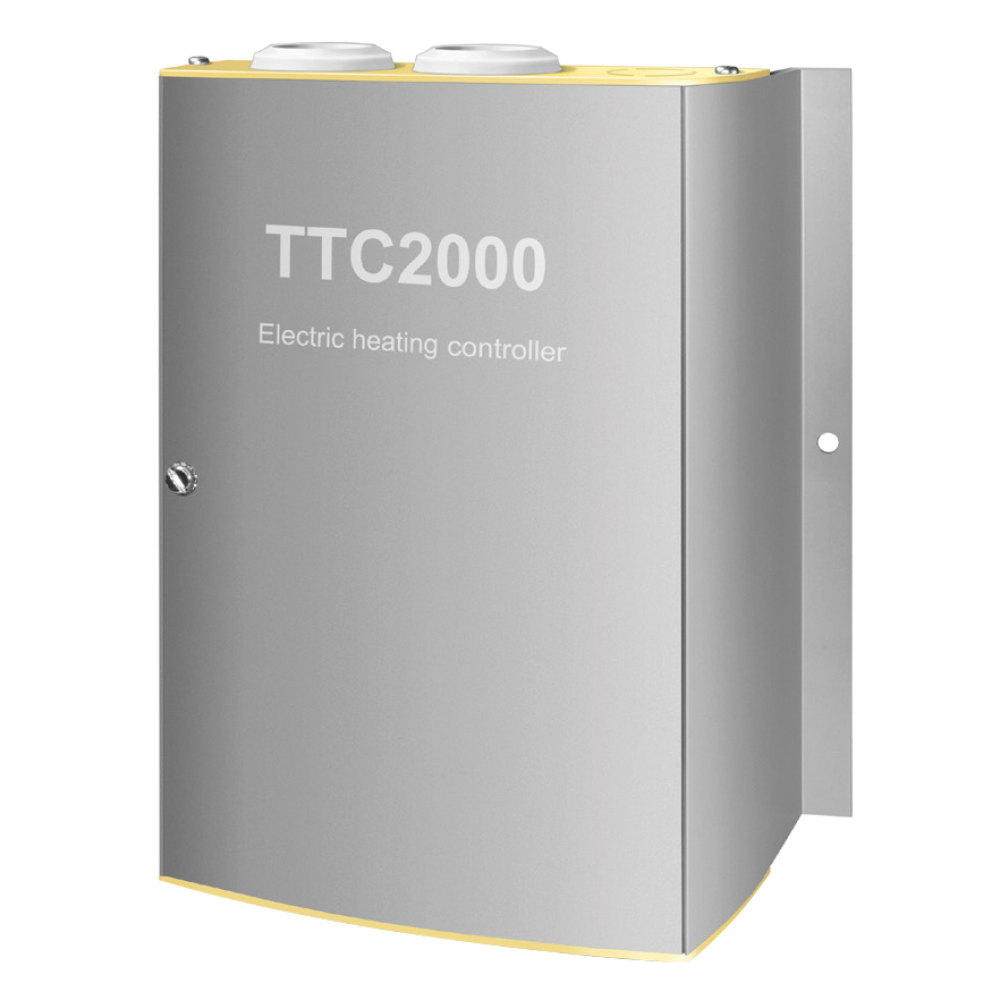

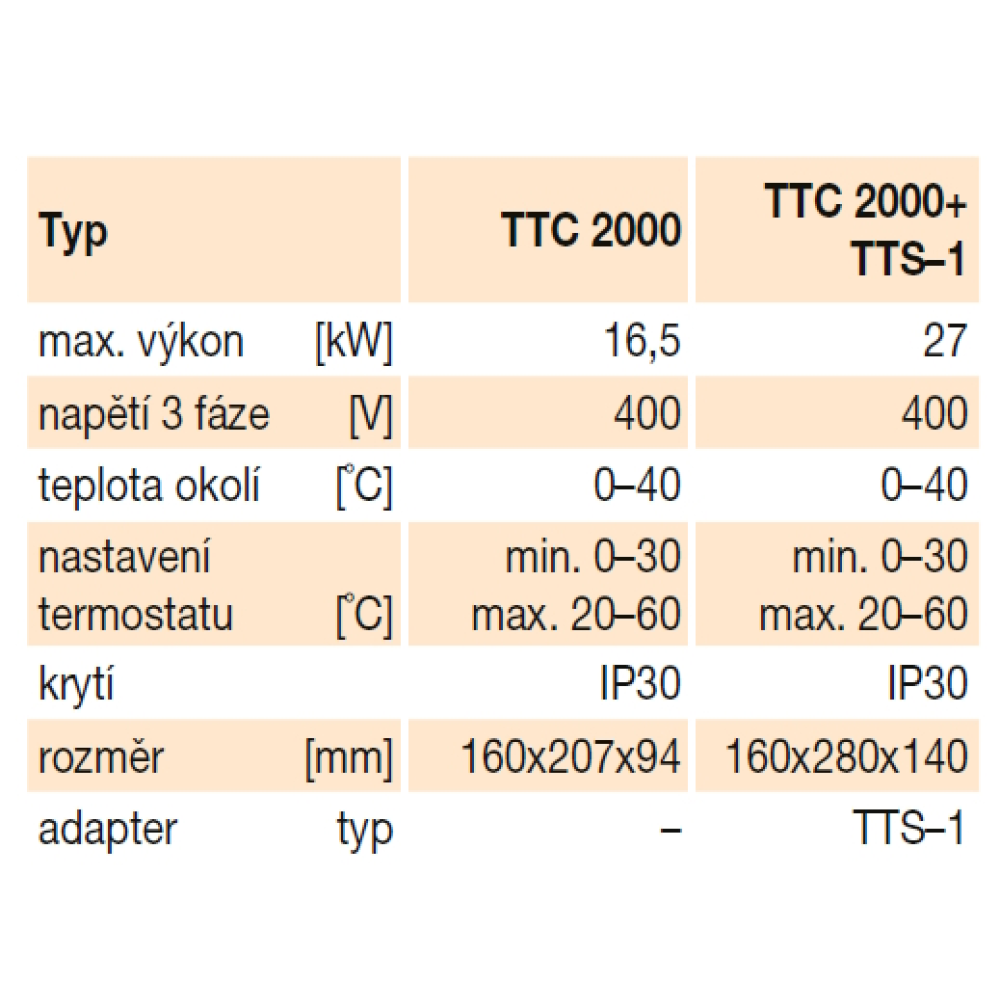

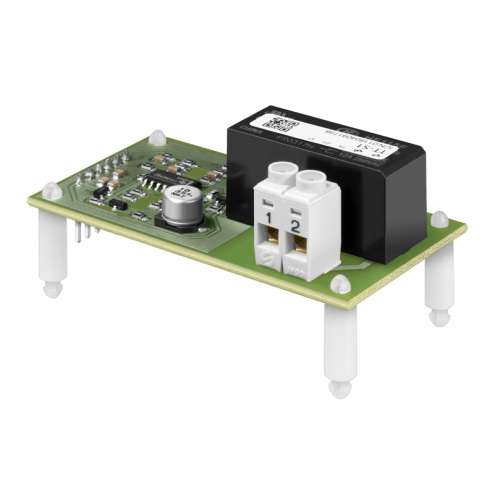

Odoslať e-mailTriakový regulátor elektrického ohrievača TTC 2000 je určený na plynulé riadenie elektrických ohrievačov do 16,5 kW. V spojení s adaptérom TTS-1 je určený na reguláciu do 27 kW v dvoch stupňoch - trvalá 16,5 kW, pevná 13,5 kW. K regulátoru je potrebné pripojiť externý snímač teploty, napr. snímač TGBK 330 alebo TGBR 430, TGBR 530. Je možné pripojiť aj druhý snímač na obmedzenie teploty (max. alebo min.), časový spínač na prepnutie na nočný pokles (rozdiel 4 °C), prepojený druhý regulátor alebo pripojiť externý riadiaci signál 0-10 V.
Inštalácia

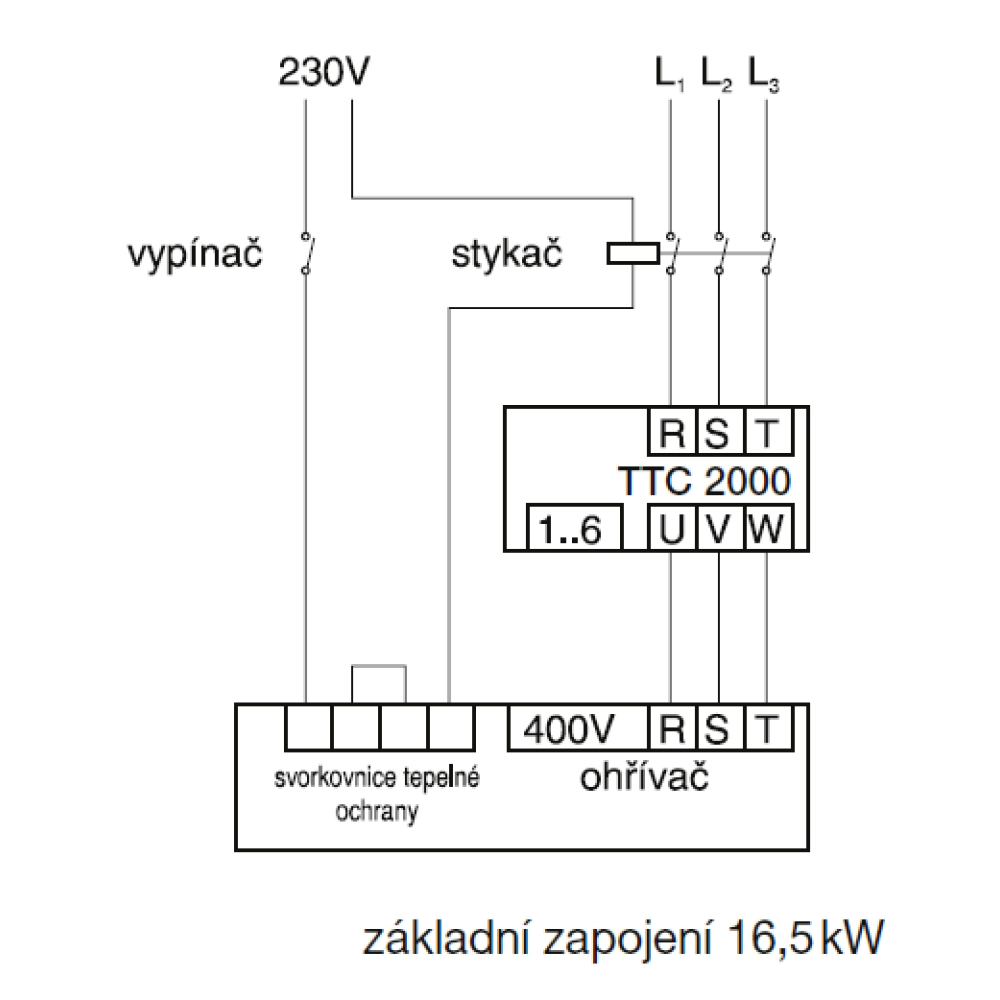

Pripojenie a uzemnenie elektrického zariadenia musí byť v súlade najmä s normami EN 33 2190, 33 2000-5-51, 33 2000-5-54. Práce môže vykonávať len pracovník s odbornou spôsobilosťou podľa ČSN 34 3205 a vyhlášky č. 50-51/1979 Zb. Napájacie vodiče (400 V 50 Hz) sa pripájajú na svorky napájania označené RST a kábel od ohrievača na svorky UVW. Napájacie napätie do TTC 2000 musí byť vedené cez stýkač, ktorý je ovládaný tepelnou ochranou ohrievača a spínačom chodu ventilátora. V závislosti od zvolenej konfigurácie regulátora a snímača musia byť funkčné prepínače nastavené do správnej polohy. Po odstránení predného panelu sú prístupné svorky - pre napájanie (RST,UVW), pre riadiaci obvod (1, 2, 3, 4, 5, 6), funkčné prepínače (1 - 8), ovládací prvok na nastavenie medznej teploty, prípadne svorky adaptéra TTS-1. Regulátor musí byť namontovaný vertikálne, aby mohol vzduch prúdiť okolo chladiacich rebier triakov. Celková tepelná strata triakov je približne 50 W. Neinštalujte v blízkosti iných zdrojov tepla.
Upozornenie
Ohrievač musí mať pripojený bezpečnostný aj prevádzkový termostat. Zaťaženie v každej fáze musí byť rovnomerné.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
