TPSB-250/084 Strešný ventilátor Ecowatt IP44

obežné koleso s dozadu zahnutými lopatkami

Špeciálna patentovaná konštrukcia krytu obežného kolesa pre vysoký výkon

svorkovnica s kontrolným spínačom na prívodnom kábli

Radiálne strešné ventilátory s EC motorom vhodné na použitie v širokej škále aplikácií vzduchotechniky vďaka ich nízkemu profilu a vysokému výkonu.

Viac informácií

B2B prístup pre firemných zákazníkov - informujte sa na podmínky

1 058,50 € bez DPH

1 301,96 € s DPH

Dostupnosť: na vyžiadanie [19.8.2025, 16:12] Aktualizácia

Pridať do projektu

Vložiť do on-line návrhového VZT programu

Návrh v Easyvente

Kód produktu: SP201102130

Výrobca: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Viac informáciíMenej informácií

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktov

Skrinka

je vyrobená z čierneho nárazuvzdorného plastu, základňa je z pozinkovaného oceľového plechu potiahnutého čiernou epoxidovou farbou.

Prevádzkové koleso

je radiálne s dozadu zahnutými lopatkami a je staticky a dynamicky vyvážené.

Motor

EEC motor s vonkajším rotorom a tepelnou ochranou proti preťaženiu. Guľôčkové ložiská plnené mazivom na celú životnosť. Krytie IP44, prevádzková teplota -20 až +60 ºC (190/060) alebo -20 až +50 ºC (225/088, 250/084).

Štvorhranná skrinka

Je vyrobená z ohňovzdorného plastu a umiestňuje sa voľne na prívodný kábel od motora. Svorkovnica obsahuje ovládací spínač ON/OFF. krytie IP65.

Riadenie otáčok

sa vykonáva pomocou potenciometra umiestneného v svorkovnici alebo pomocou externého regulátora REB Ecowatt. Alternatívne je možné ovládanie prostredníctvom riadiaceho signálu 0-10 V zo snímača teploty, vlhkosti alebo CO₂.

Montáž

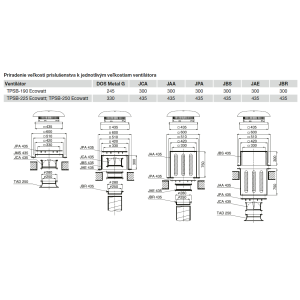

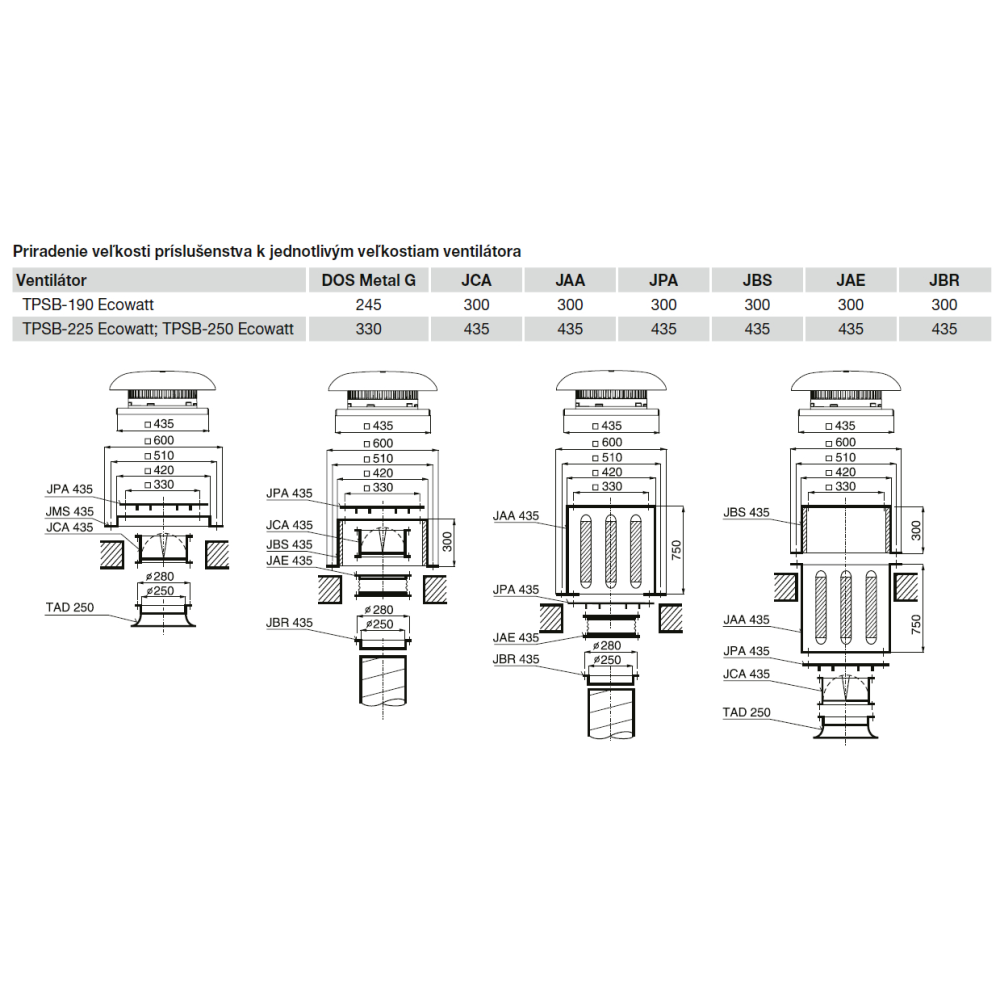

Strešné ventilátory TPSB Ecowatt sa montujú pomocou montážneho podstavca na vodorovné strešné konštrukcie alebo prefabrikované murované sokle. Možno použiť aj podstavce JMS a JBS.

Inštrukcia

Strešné ventilátory TPSB Ecowatt sú výkonné a vďaka špeciálnej patentovanej konštrukcii majú veľmi nízky profil, čo umožňuje ich použitie v širokom spektre aplikácií na úpravu vzduchu.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (610.09 kB)

Vyhlásenie o zhode .pdf (352.79 kB)

CAD súbory

2D .dwg (16.47 kB)
