TPSB/2-250/084 strešný radiálny ventilátor IP44

obežné koleso s dozadu zahnutými lopatkami

špeciálny patentovaný design krytu obežného kolesa pre dosiahnutie vysokého výkonu

Radiálne strešné ventilátory sú vďaka svojmu nízkemu profilu a vysokému výkonu vhodné na použitie v širokej škále aplikácií vzduchotechniky.

Viac informácií

B2B prístup pre firemných zákazníkov - informujte sa na podmínky

806,70 € bez DPH

992,24 € s DPH

Dostupnosť: do týždňa [20.11.2025, 16:12] Aktualizácia

Pridať do projektu

Vložiť do on-line návrhového VZT programu

Návrh v Easyvente

Kód produktu: SP201102030

EAN: 8413893986009

Výrobca: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Viac informáciíMenej informácií

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktov

Skriňa

je vyrobená z nárazuvzdorného plastu, základňa je z oceľového galvanizovaného plechu. Oboje je opatrené čiernym epoxidovým lakom.

Obežné koleso

je radiálna s dozadu zahnutými lopatami a je staticky a dynamicky vyvážené.

Motor

je jednofázový 230 V/50 Hz. Motory sú vybavené tepelnou ochranou. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP44, izolácia triedy F (225/088, 250/084) alebo triedy B (190/060).

Svorkovnica

je vyrobená z ohňovzdorného plastu a je umiestnená voľne na prívodnom kábli od motora. Krytie IP65.

Regulácia otáčok

Plynulá regulácia otáčok sa vykonáva zmenou napätia pomocou elektronických alebo transformátorových regulátorov.

Montáž

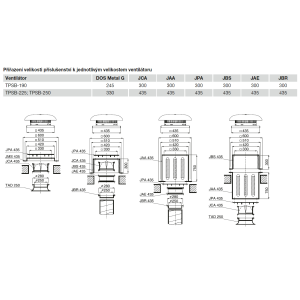

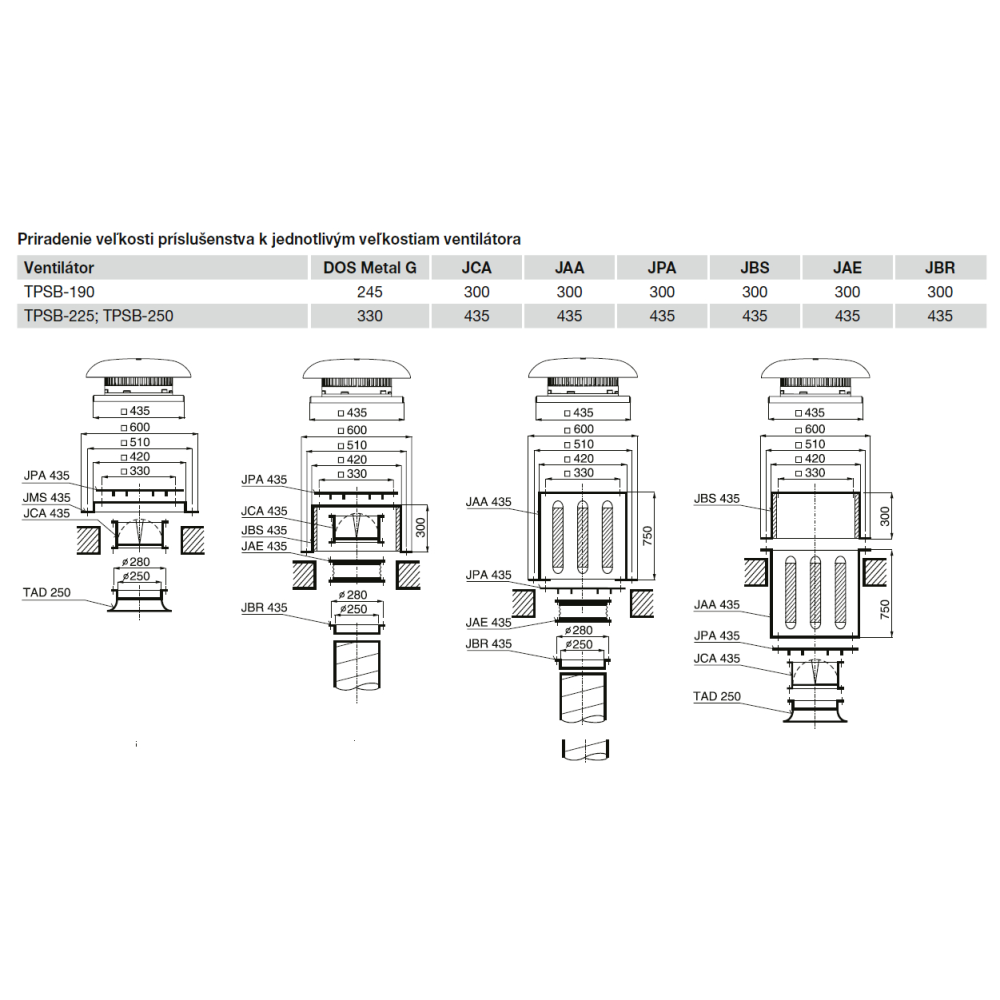

Strešné ventilátory TPSB sa montujú montážnou základňou na vodorovné strešné konštrukcie alebo stavebne pripravené murované sokle. Ďalej je možné použiť sokle JMS a JBS.

Pokyny

Strešné ventilátory TPSB sú vďaka špeciálnemu patentovanému designu výkonné a majú veľmi nízky profil, čo umožnuje ich použitie v širokom spektre vzduchotechnických aplikácií.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (1.11 MB)

Vyhlásenie o zhode .pdf (360.80 kB)

CAD súbory

2D .dwg (15.09 kB)
