Skrinka
je zváraná z oceľového plechu, s prírubami pre kruhové rúry, pozinkovaná. Prevádzková teplota je -20 až +40 ˚C. Motor leží v prúde vzduchu.
Pohonné koleso
je vyrobené z Al zliatiny. Obežné koleso je staticky a dynamicky vyvážené. Nastavenie uhla lopatiek obežného kolesa vykonáva výrobca a nesmie sa meniť.

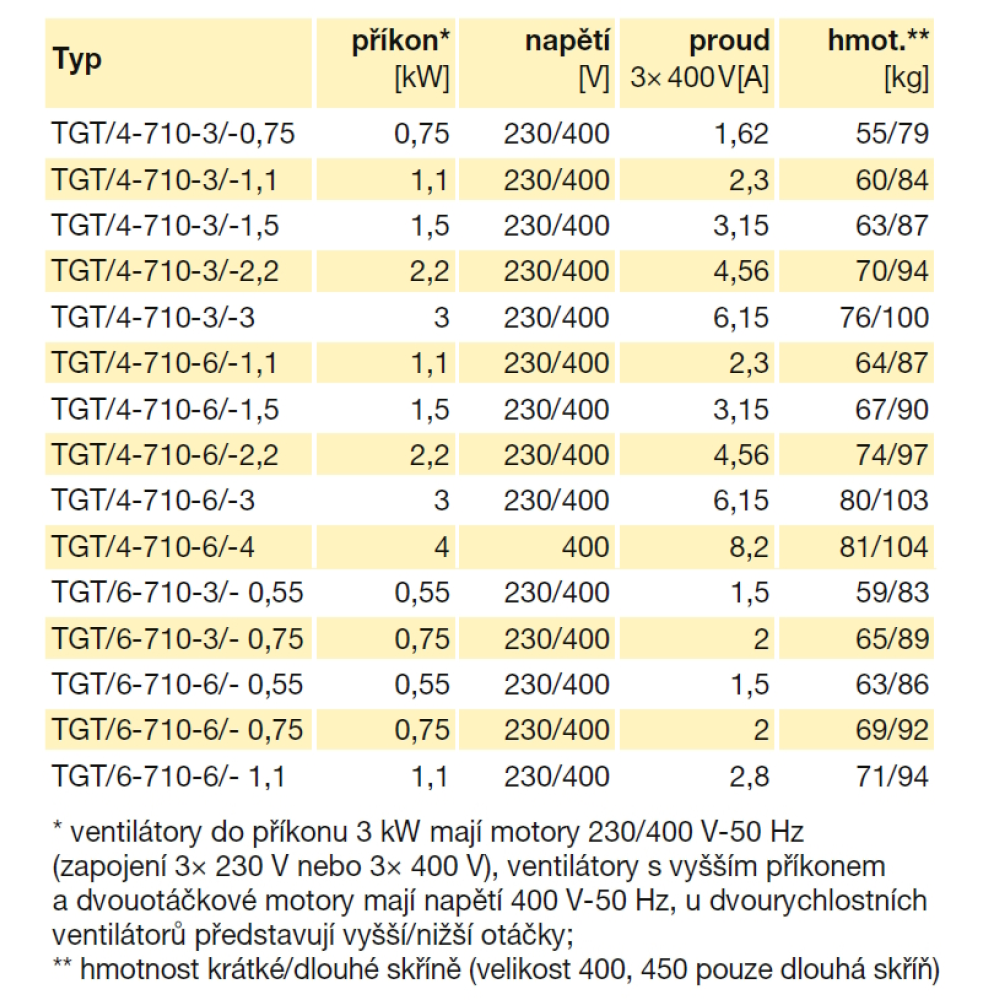

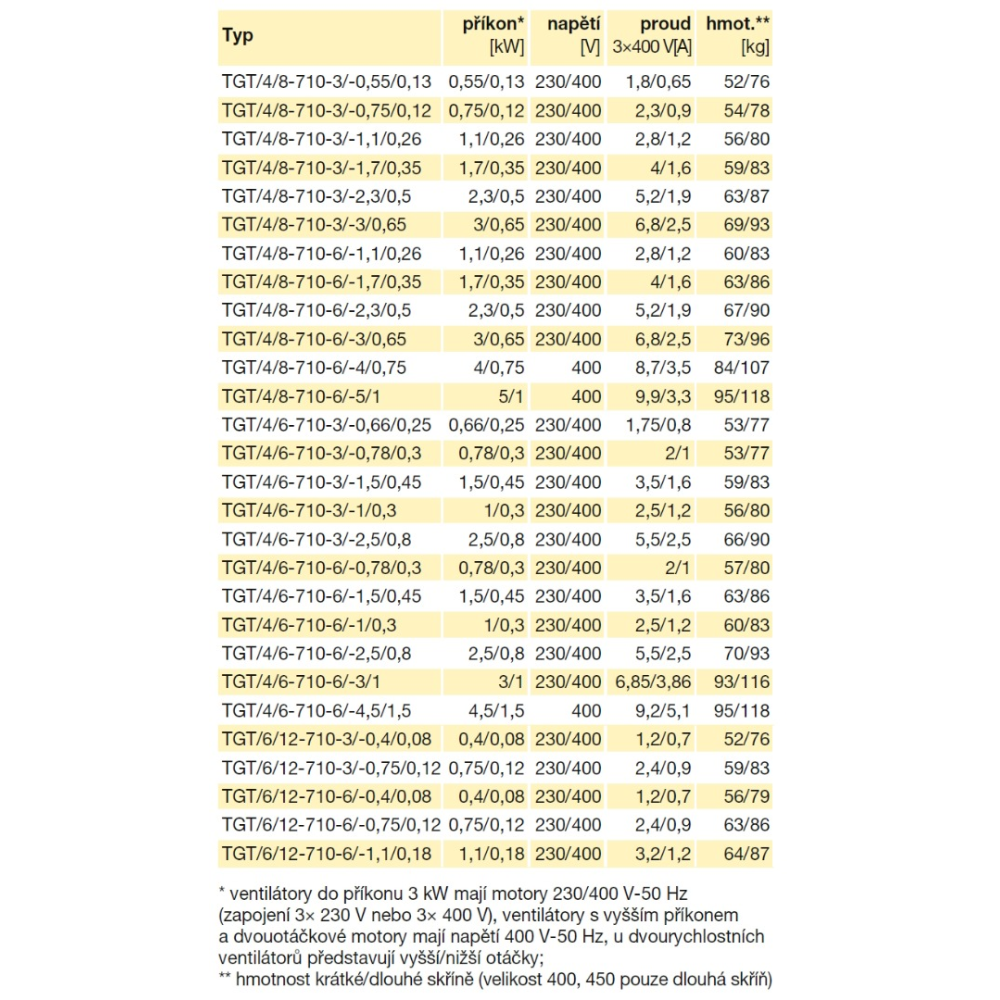

Motor
je asynchrónny s kotvou nakrátko. Izolácia motora je triedy F, ochrana motora je IP55. Guľôčkové ložiská sú utesnené, s tukovým tesnením na celú životnosť. Do výkonu 3 kW sú motory trojfázové pre 230/400 V, pri vyšších výkonoch sú motory trojfázové pre 400 V (aj dvojrýchlostné motory).
Skrutkovač
je umiestnený na motore alebo na kryte ventilátora a je v nevýbušnom vyhotovení.
Regulácia otáčok
Ventilátory nemožno ovládať elektricky ani elektronicky. Vybrané typy možno regulovať pomocou frekvenčného meniča (vyžaduje sa termistor PTC). Presné riešenie je potrebné konzultovať s technickým oddelením.
Smer prúdenia
je od obežného kolesa k motoru (t. j. smer B, od motora k obežnému kolesu je smer A).
Hluk
Hluk vydávaný ventilátorom je uvedený vo výkonových charakteristikách ventilátora vo výberovom softvéri.
Montáž
Ventilátory v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie z potrubia. Musí sa použiť pružné pripojenie k potrubiu. Príslušenstvo ventilátora a rozmery vám poskytneme na požiadanie.
Príslušenstvo
- Flexibilná spojka ACOP Ex
- Voľná príruba BRIDA
- Ochranná mriežka na vstupe DEF-A
- Ochranná mriežka na výstupe DEF-D
- Montážna konzola PIE
- Vstupná dýza TAD
- Plastová samočistiaca žalúzia WSK Ex
Návod na použitie
Upozorňujeme, že ventilátory sú v špeciálnom vyhotovení pre ČR. Nie je možné použiť náhradné diely štandardne dodávané výrobcom alebo obchodnými organizáciami. Vyžiadajte si informácie o dodacích lehotách. Hodnoty In, Ia/In a te uvedené v certifikátoch ventilátorov sú rozhodujúce pre inštaláciu bezpečnostných prvkov, a tým pre bezpečnú prevádzku ventilátorov. Tieto hodnoty sa musia po dodaní ventilátora starostlivo skontrolovať.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
