Skriňa
je z tvrdeného plastu, skladá sa z konzoly pre montáž na stenu alebo strop, hlukového absorbéra a motora. Jednoduchá demontáž motorovej časti pripevnenej pomocou rýchloupínacích spôn. Pripojovacie hrdlá s gumovým tesnením.
Obežné koleso
je diagonálne, vyrobené z plastu.
Motor

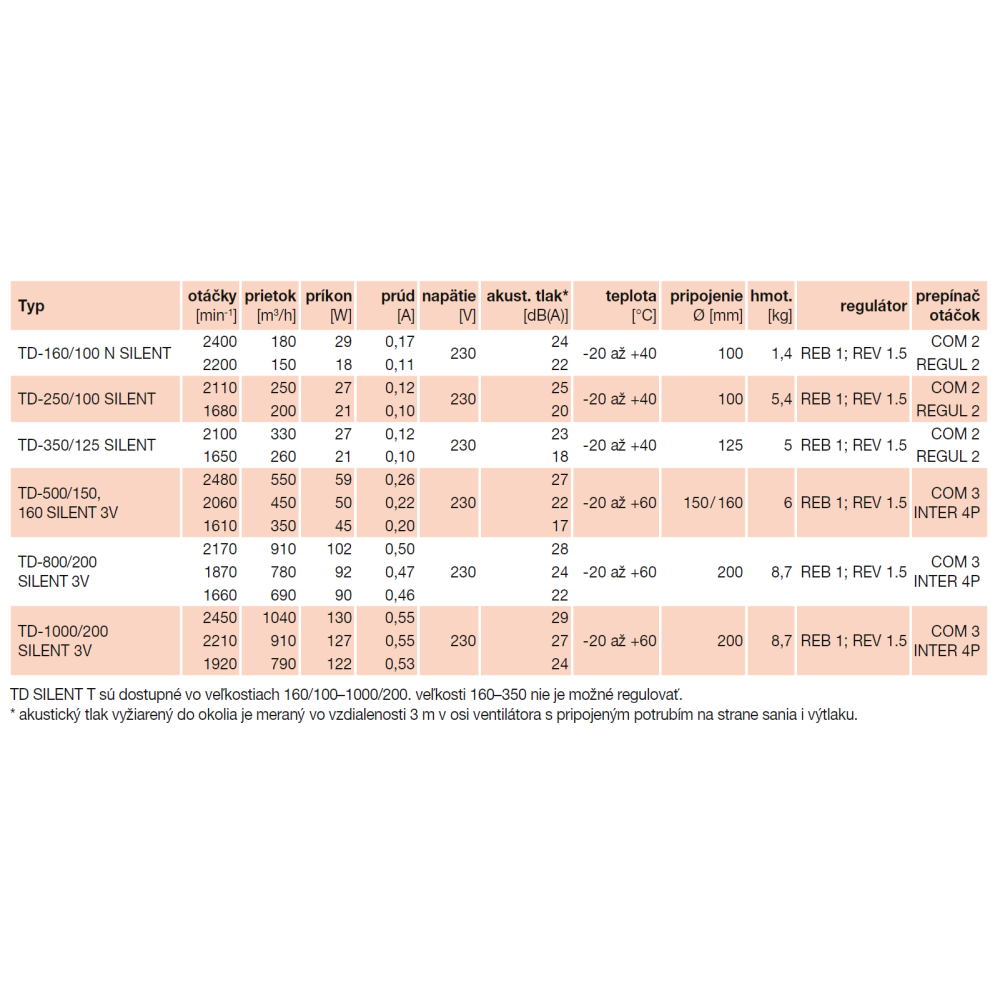

Indukčné motory pre TD 160–350 SILENT majú dvojité vinutie a dve otáčky. Ventilátory TD 500–1000 SILENT 3V majú trojité vinutie a troje otáčky. Motory majú tepelnú poistku proti preťaženiu, vinutie má tropikalizačnú úpravu a izoláciu triedy B. Guľôčkové ložiská majú tukovú náplň na dobu životnosti. Krytie motora IP44. Napájacie napätie 230 V/50 Hz.
Svorkovnica
je na skrini ventilátora, je otočná o 360° pre pripojenie kábla z ľubovoľného smeru.
Regulácia otáčok
sa vykonáva u motorov s dvojitými otáčkami (TD 160–350 SILENT) v 2 stupňoch pomocou regulátorov REGUL 2 alebo COM 2, prípadne regulátory REB (plynulá regulácia) alebo REV (päťstupňová regulácia). Pri motoroch s trojitými otáčkami (TD 500–1000 SILENT 3V) sa regulácia vykonáva pomocou COM 3 alebo INTER 4P prípadne regulátory REB (plynulá regulácia) alebo REV (päťstupňová regulácia). Ventilátory TD SILENT T (jedno alebo trojotáčkové podľa typu) majú nastaviteľný dobeh 1–30 min.
Montáž
ventilátora je možná v každej polohe ventilátora. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov, odporúča sa použiť pružné pripojenie k potrubiu.
Pokyny
Ventilátory typu TD SILENT sú diagonálne ventilátory, určené na montáž do kruhového potrubia. Sú určené na dopravu vzduchu bez mechanických častíc, ktoré by mohli spôsobiť abráziu alebo nevyváženosť obežného kolesa. Ventilátory nesmú byť vystavené priamemu pôsobeniu vplyvu počasia. Ventilátory je treba skladovať v krytom a suchom sklade. Ventilátory sú vyrábané za najprísnejšie výrobné kontroly v systéme ISO 9001.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
