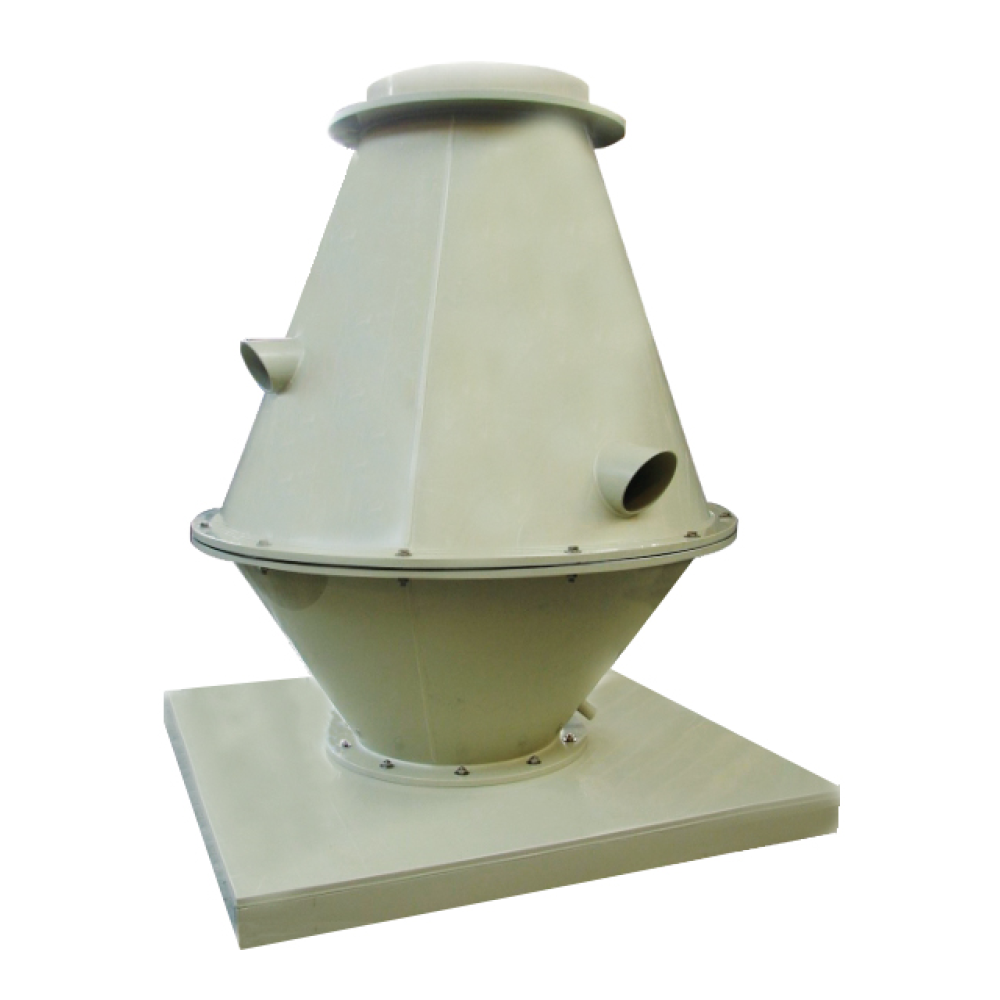

je štandardne vyrobená z PE alebo PPel (PP alebo PVC na požiadanie) zváraním. Na spoje sa používajú skrutky z nehrdzavejúcej ocele. Montážna základňa je vyrobená odlievaním z PE, PEel a PPel. Montážna konzola na potrubie je vyrobená z oceľového plechu s povrchovou úpravou základným náterom.
Prevádzkové koleso
je radiálne, vyrobené zváraním z PP (PPel alebo PVC na požiadanie).
Motor
4 alebo 6-pólový jednofázový alebo trojfázový asynchrónny motor, izolačná trieda F, guľôčkové ložiská s tukovou náplňou na celú životnosť. Motor je umiestnený mimo prúdu vzduchu. Trieda ochrany IP55. Viacrýchlostné vyhotovenie, nevýbušné alebo vonkajšie vyhotovenie na požiadanie.
Svorkovací stroj
je umiestnený na motore.
Riadenie rýchlosti
vykonáva sa pomocou frekvenčného meniča. Motory sú navrhnuté tak, aby pokrývali celé výkonové pole ventilátora. Ak sú potrebné iné ako menovité otáčky, používa sa frekvenčný menič.
Montáž
Montuje sa na podstavec alebo na konzolu na horizontálnu montáž.
Hluk

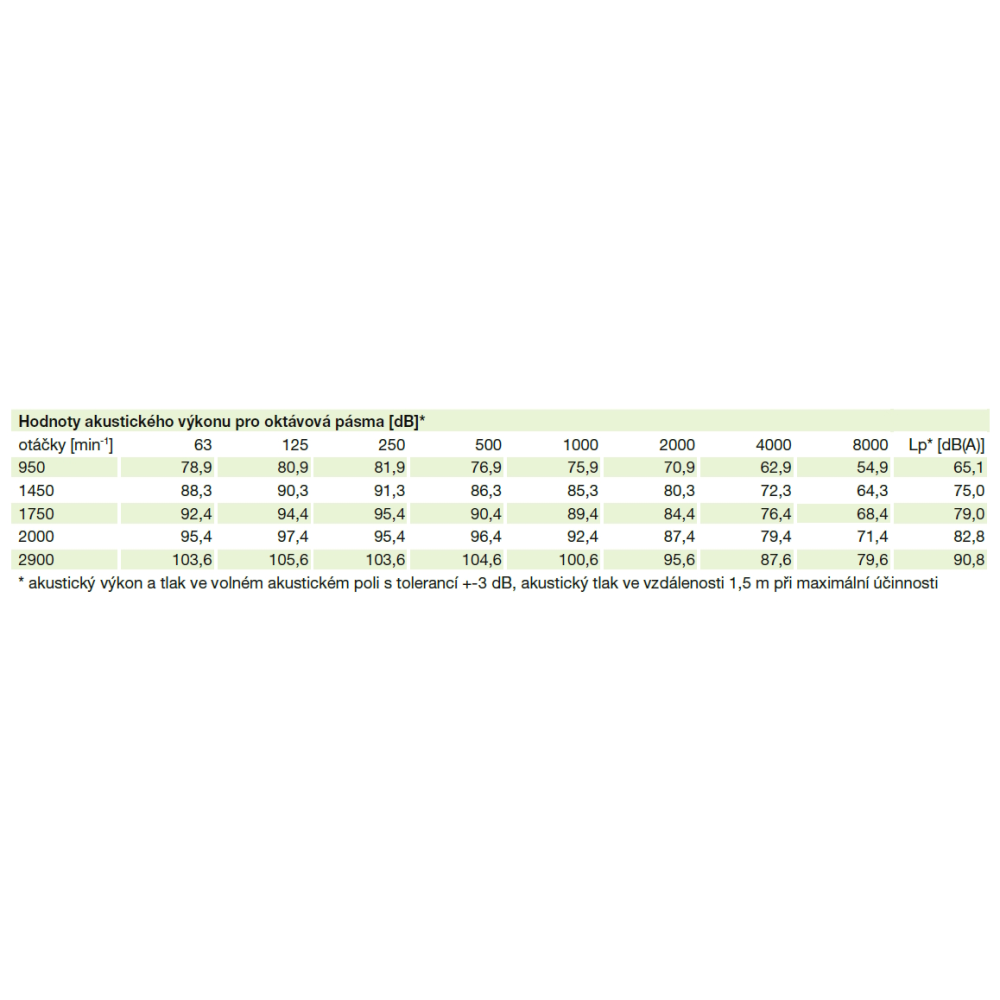

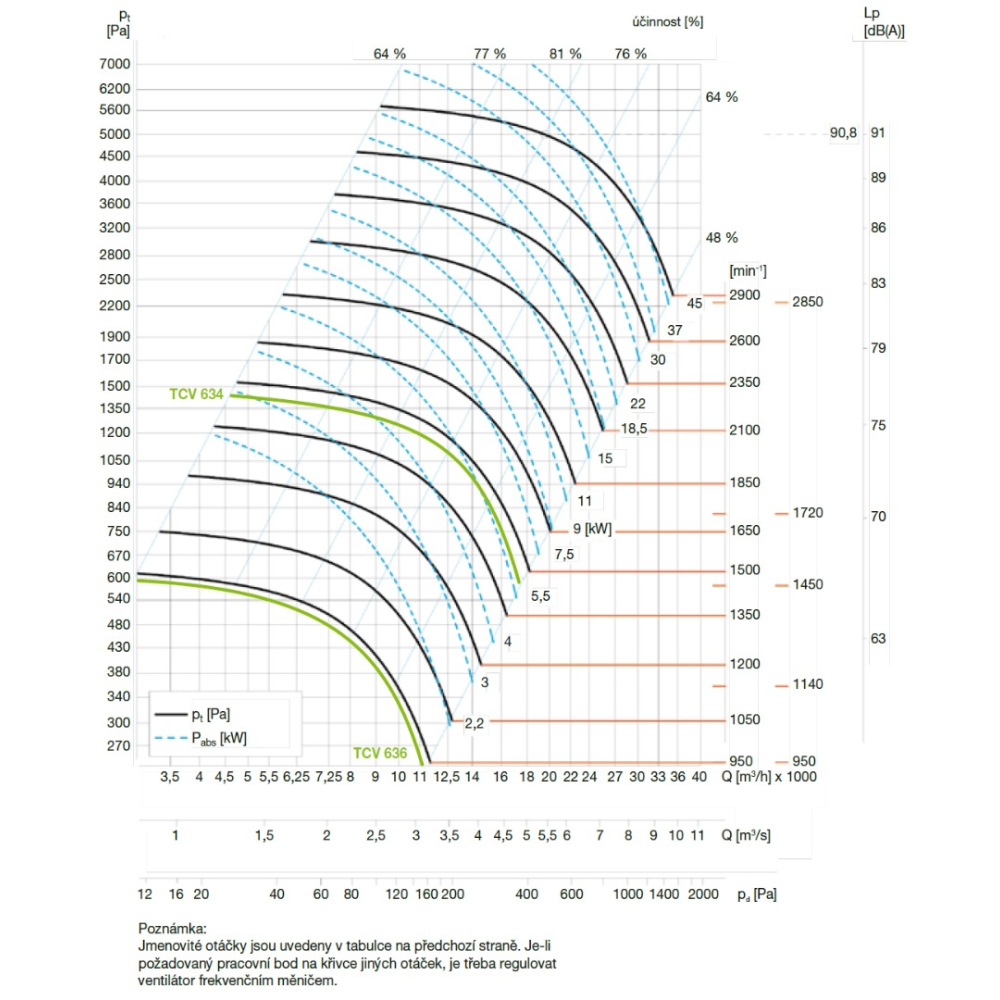

Hladina akustického tlaku vo vzdialenosti 1,5 m vo voľnom akustickom poli sa odčíta na stupnici Lp výkonového diagramu od priesečníka krivky otáčok a čiary maximálnej účinnosti. Akustický výkon v rôznych oktávových pásmach pre rôzne rýchlosti je uvedený v tabuľke pod diagramom. Hodnoty sú namerané s toleranciou ±3 dB.
Príslušenstvo
- frekvenčný menič VFVN pre trojfázové motory
- frekvenčné meniče VFTM, VFKB
- spínač ON/OFF
- flexibilná spojka vrátane vstupných/výstupných svoriek
- základná doska
Návod na použitie
Konštrukcia ventilátorov ich predurčuje na použitie v dlhých potrubiach v rôznych procesoch a pri vzduchotechnike, v chemickom priemysle, petrochémii a laboratóriách. Nie sú vhodné na odsávanie drevného prachu a štrku ani iných horľavých alebo výbušných zmesí. Ventilátory by sa mali spúšťať až po pripojení na potrubnú trasu, aby sa zabránilo preťaženiu motora.

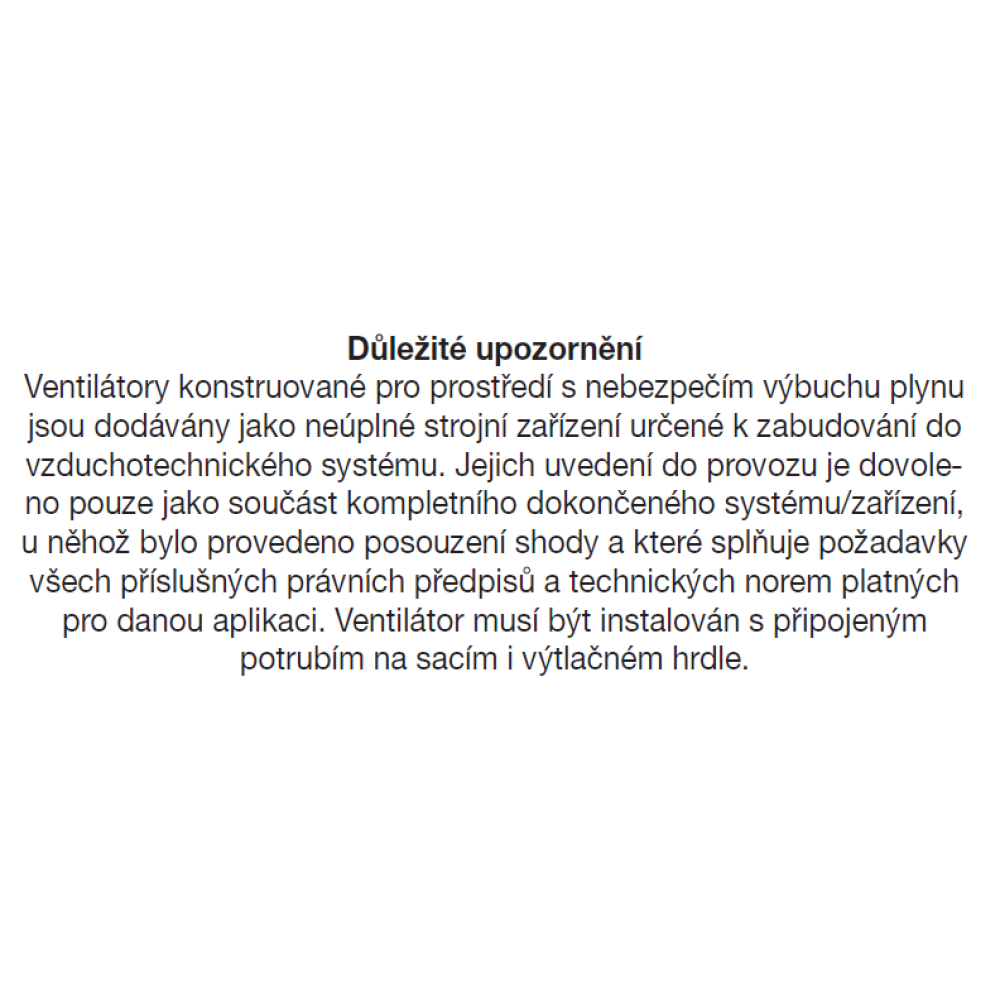

Upozornenie
Materiál plášťa a kolies je možné zvoliť v uvedenom rozsahu tak, aby vyhovoval potrebám konkrétneho projektu, a mal by byť uvedený v špecifikácii ventilátora.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
