TCBTx2/4-560 230/400 V axiálny kanálový ventilátor

Skrinka

Je zvarená z oceľového plechu, s prírubami na pripojenie kruhových rúr, natretá čiernou polyesterovou farbou. Konzoly a skrutky sú galvanicky pokovované.

Prevádzkové kolesá

sú vyrobené z Al zliatiny, kolesá sú staticky a dynamicky vyvážené, rozsah prevádzkových teplôt je od -40 do +70 ˚C. Otáčanie lopatiek je pevné a nie je možné ho meniť. Obežné kolesá sú v protibežnom prevedení, obežné kolesá sú špeciálne optimalizované pre tento ventilátor a nemožno ich bežne nahradiť obežnými kolesami z ventilátorov TCB.

Motory

sú asynchrónne s kotvou nakrátko. Motory ventilátorov TCBBx2 sú 1-fázové pre 230 V, TCBTx2 sú 3-fázové pre 230/400 V alebo 3-fázové pre 400 V. Motory sú štandardne vybavené tepelnou poistkou, vinutia sú izolované do triedy F. Prevádzková teplota -40 ˚C až +70 ˚C. Guľôčkové ložiská s tukovou náplňou na celú životnosť. Krytie IP65.

Štvorhranná skrinka

je umiestnená na skrini ventilátora a obsahuje výstupy z oboch motorov.

Regulácia otáčok

vykonáva sa pomocou frekvenčných meničov. Regulácia otáčok nie je možná pri ventilátoroch TCBBx2/4-560 a TCBBx2/4-630.

Smer prúdenia

je vždy v smere šípky na kryte ventilátora, smer prúdenia nie je možné zmeniť.

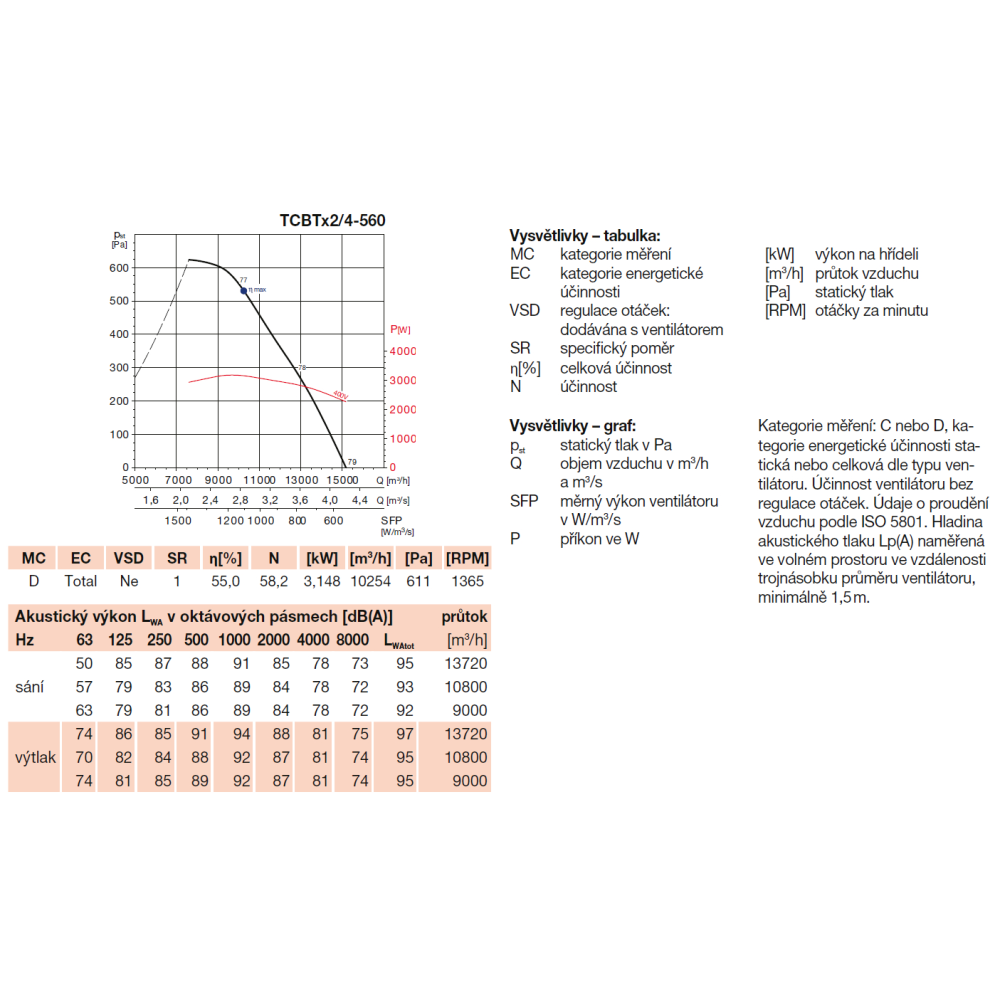

Hluk

vydávaný ventilátorom je tabelovaný, merania sa vykonávajú vo vzdialenosti rovnajúcej sa trojnásobku priemeru obežného kolesa (najmenej však 1,5 m) vo voľnom akustickom poli.

Montáž

ventilátorov v každej polohe osi motora.

Inštrukcie

Ventilátory sú vhodné pre potrubné systémy v priemyselných a špeciálnych aplikáciách s vysokou tlakovou stratou a tam, kde sa uplatňuje veľmi kompaktný tvar ventilátora.
