Ventilátor TCBT/6-800 L Ex s ochranou proti výbuchu

Skrinka

je vyrobená z oceľového plechu potiahnutého čiernou epoxidovou farbou, konzoly a skrutky sú tiež galvanicky pokovované.

Prevádzkové koleso

je vyrobené z Al zliatiny. Obežné koleso je staticky a dynamicky vyvážené, rozsah prevádzkových teplôt je od -20 do +55 ˚C (veľkosti 15-710 okrem TCBT/4-710) alebo od -20 do +40 ˚C (veľkosť 800 a TCBT/4-710).

Motor

asynchrónny s kotvou nakrátko, stator s chladiacimi rebrami, povrchová úprava čiernym epoxidovým lakom s izoláciou triedy F. Guľôčkové ložiská s tukovou náplňou na celú životnosť. Krytie IP55. Pri veľkostiach 710 - 1000 konzultujte s našimi inžiniermi hodnoty I_A/I_N a t_e.

Riadenie rýchlosti

Ventilátory nie je možné štandardne elektricky alebo elektronicky regulovať. Na požiadanie je možné dodať PTC motory s tepelnou ochranou, regulované odporúčanými frekvenčnými meničmi.

Smer otáčania

Je možné objednať obežné koleso pre opačný smer otáčania. V prípade nástennej verzie je štandardný tok vzduchu od motora k obežnému kolesu, v prípade kanálovej verzie je to naopak.

Svorky

je v nevýbušnom vyhotovení. Svorkovnica je umiestnená na motore (nástenná verzia) alebo na skrini (kanálová verzia).

Montáž

Ventilátory v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie od potrubia. Musí sa použiť pružné pripojenie k potrubiu.

Hluk

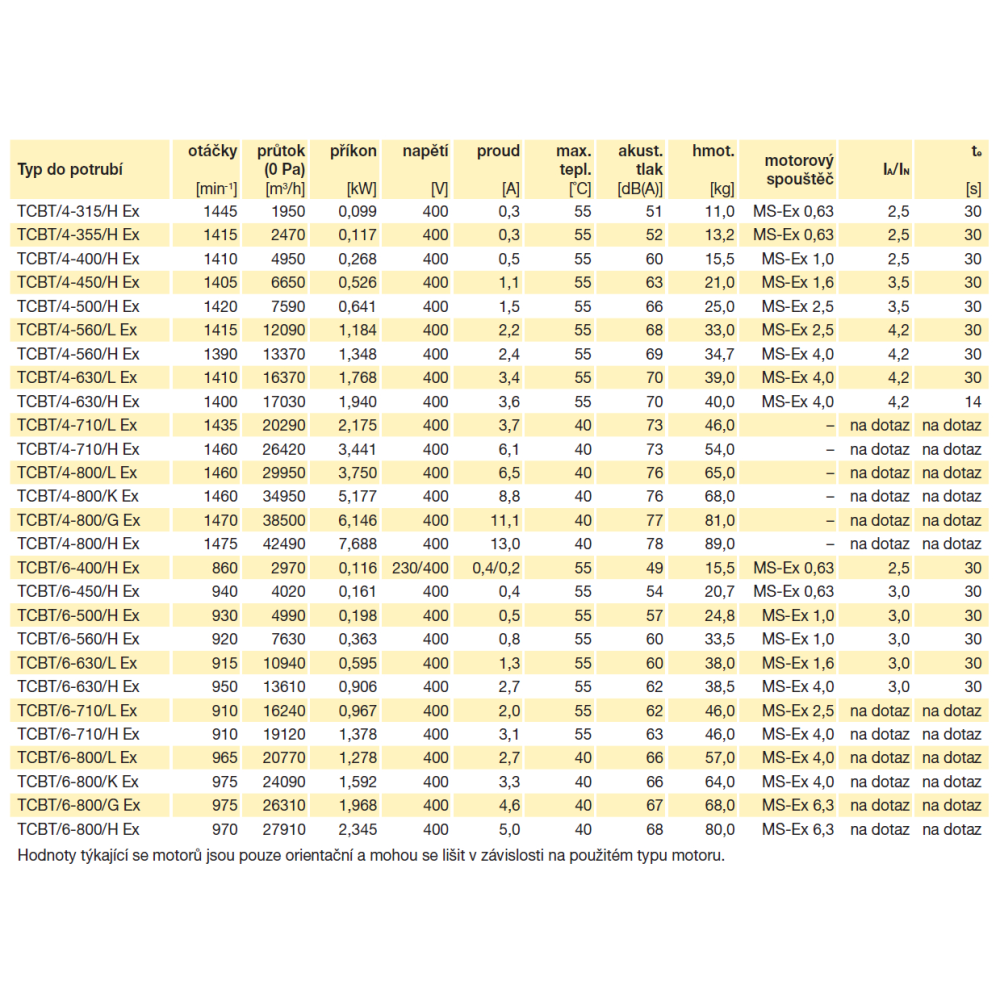

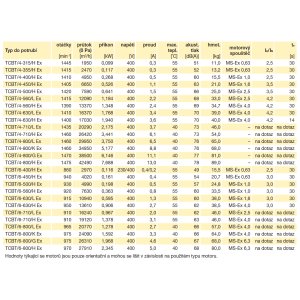

hluk vyžarovaný ventilátorom je uvedený v tabuľkách, meraný vo voľnom akustickom poli vo vzdialenosti rovnajúcej sa trojnásobku priemeru obežného kolesa (ale nie menej ako 1,5 m), na strane nasávania.

Inštrukcie

Pýtajte sa na špeciálne vyhotovenia a aktuálne dostupné špeciálne príslušenstvo. Vyžiadajte si informácie o termínoch dodania. Upozornenie: ventilátory sú v špeciálnom vyhotovení pre Českú republiku. Nie je možné použiť náhradné diely štandardne dodávané výrobcom alebo inými komerčnými organizáciami. Ventilátory TCBT/4-315 Ex je možné prevádzkovať len v sieti 3 x 400 V v zapojení Y. Hodnoty In, Ia/In a Te uvedené v certifikátoch ventilátorov sú rozhodujúcim podkladom pre inštaláciu bezpečnostných prvkov, a tým aj pre bezpečnú prevádzku ventilátorov. Tieto hodnoty sa musia po dodaní ventilátora starostlivo skontrolovať.
