S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home
Skrinka
Je vyrobená z oceľového plechu, lakovaná čiernym lakom, montážne konzoly a skrutky sú galvanicky pokovované.
Prevádzkové koleso
je vyrobené z hliníkovej zliatiny (6-400) alebo z hliníkového plechu nalisovaného priamo na motor (4-400). Otáčanie lopatiek je nastavené výrobcom. Obežné koleso je staticky a dynamicky vyvážené podľa normy ISO 1940.
Motor
je asynchrónny s kotvou nakrátko, vonkajším rotorom a rozbehovým kondenzátorom (4-400) alebo s odporovou kotvou a statorom s chladiacimi rebrami (6-400). Motory ventilátorov TCBB sú 1-fázové pre 230 V, TCBT sú 3-fázové pre 230/400 V. Trvalá prevádzková teplota -40 až +40 °C. Guľôčkové ložiská s tukovou náplňou na celú životnosť. Krytie IP54.
Regulácia otáčok
vykonáva sa pomocou elektronických a transformátorových regulátorov zmenou napätia alebo frekvenčných meničov.
Smer otáčania
možno meniť pre jednofázové a trojfázové motory. Pri štandardnom obežnom kolese sa pri zmene smeru otáčania zníži prietok približne o 30 %. Je možné objednať obežné koleso pre opačný smer otáčania. Prúdenie vzduchu je štandardné od obežného kolesa k motoru.
Svorky
sú štandardne vyrobené z čierneho plastu. V jednofázovej verzii obsahuje aj rozbehový kondenzátor. Svorkovnica sa nachádza na skrini.
Montáž
Ventilátor v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie od potrubia. Musí sa použiť pružné pripojenie k potrubiu.
Hluk

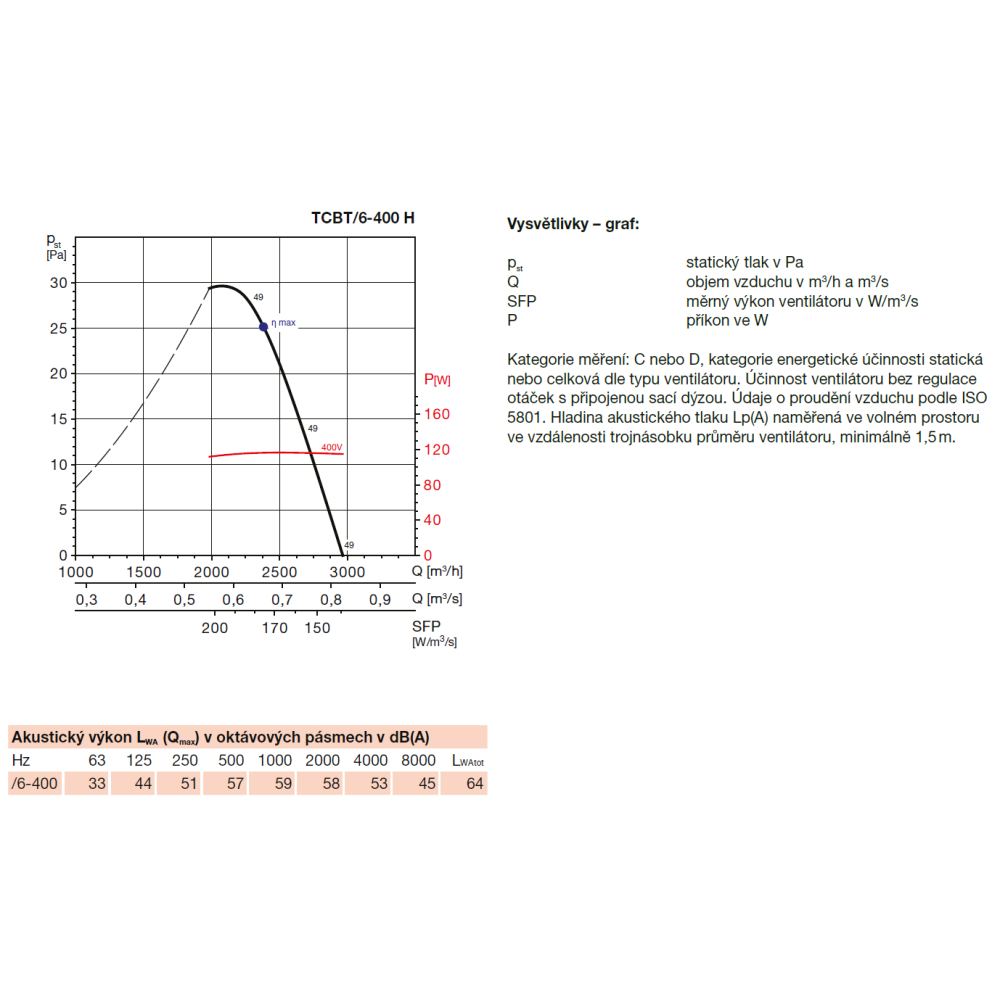

Uvedené vo výkonových charakteristikách zodpovedajú hodnotám akustického tlaku vo voľnom poli vo vzdialenosti trojnásobku priemeru obežného kolesa (minimálne 1,5 m).
Inštrukcie
Ventilátory radu COMPACT sú vysoko výkonné ventilátory s pohodlným krátkym puzdrom na inštaláciu do potrubia.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
