SILENT ECO UEC H IPX5 malý radiálny ventilátor

Skriňa

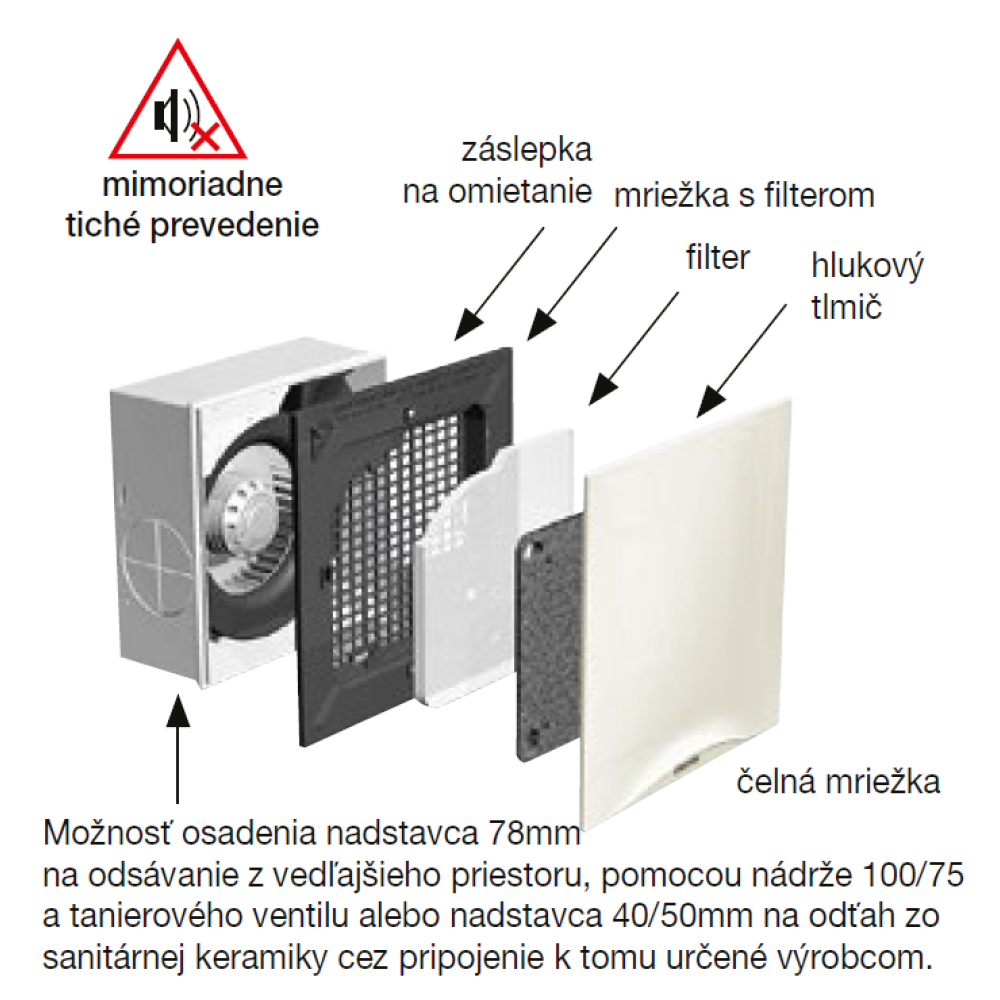

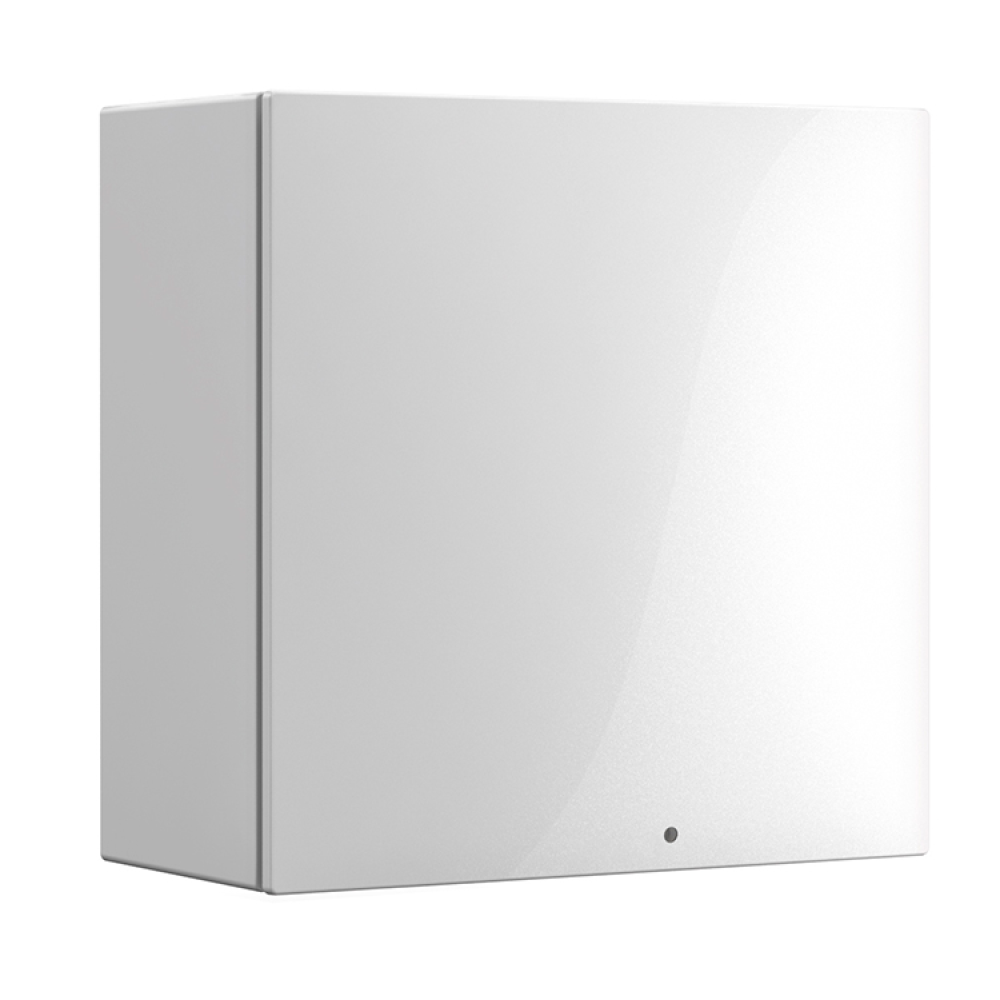

je z ABS, odolná proti deformácii, dvojzložková povrchová úprava v lesklom prevedení, farba biela RAL 9016. Na výtlaku je spätná klapka. Čelná mriežka obsahuje filter a tlmič hluku. ECO-AEC má hrdlo výtlaku dozadu pre potrubie s priemerom 75–80 mm. ECO-UEC má hrdlo výtlaku nahor (voliteľne dozadu) pre potrubie s priemerom 75–80 mm. Ďalej má prípravu pre tri hrdlá na odvetranie WC misy (Ø 40/50 mm) alebo vedľajších miestností (Ø 75/80 mm). Hrdlá nie sú súčasťou dodávky ventilátora.

Obežné koleso

je radiálna s dopredu zahnutými lopatkami, nalisované na vonkajšom rotore.

Motor

Bezúdržbový EC motor s najvyššou triedou energetickej účinnosti. Motor má vstavanú termopoistku proti preťaženiu, max. teplota okolia je 40 ˚C. Krytie IPX5.

Svorkovnica

je prístupná po demontáži čelnej mriežky v skrini ventilátora.

Montáž

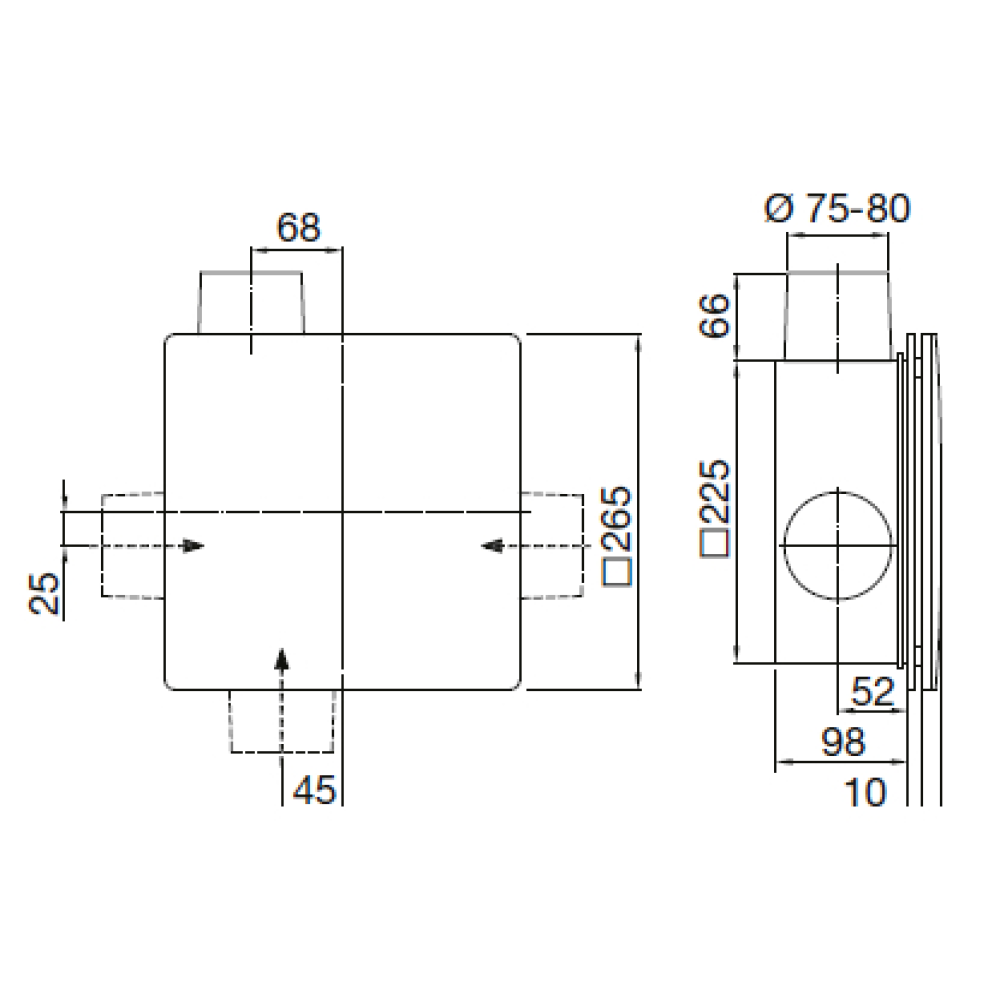

Montáž ECO-UEC sa vykonáva pod omietku alebo do podhľadu, v horizontálnej aj vertikálnej polohe. Nadstavec na odsávanie vedľajších priestorov je možné podľa potreby umiestniť z troch strán skrine, viď obrázok. Ventilátor sa dodáva zostavený, skriňa je zakrytá dočasným vekom proti znečisteniu a po montáži sa nahradí čelnou doskou, ktorá je voľne priložená. Nepresnosť zamurovania je možné vyrovnať pootočením čelnej mriežky až o cca 10˚.

Varianty

• bez dobehu
• NR oneskorený štart 1 min. a dobeh 8 min.
• SILENT ECO-UEC Z prevedenie pod omietku, zadný vývod
• SILENT ECO-UEC H prevedenie pod omietku, horný vývod
• SILENT ECO-AEC prevedenie na omietku, zadný vývod

Príslušenstvo VZT

• ECO-UEC neobsahuje nadstavec pre
• odsávanie vedľajších priestorov, nutné
• objednať samostatne

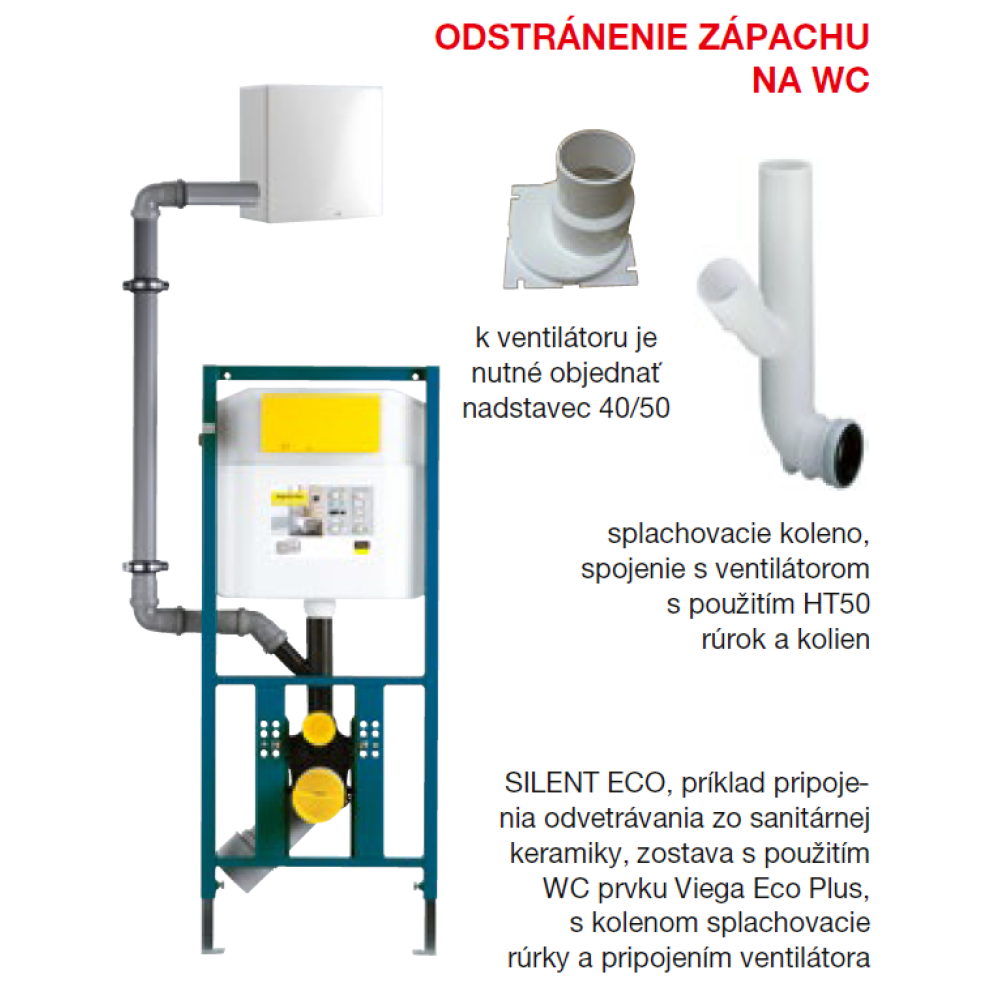

• Nadstavec 40/50 mm pre ECO-UEC nadstavec na odsávanie WC misy
• Nadstavec 75/80 mm pre ECO-UEC nadstavec na odsávanie vedľajších priestorov
• SILENT plastová konzola typ MBK
• SILENT kovová konzola typ MBM

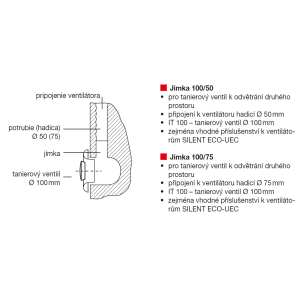

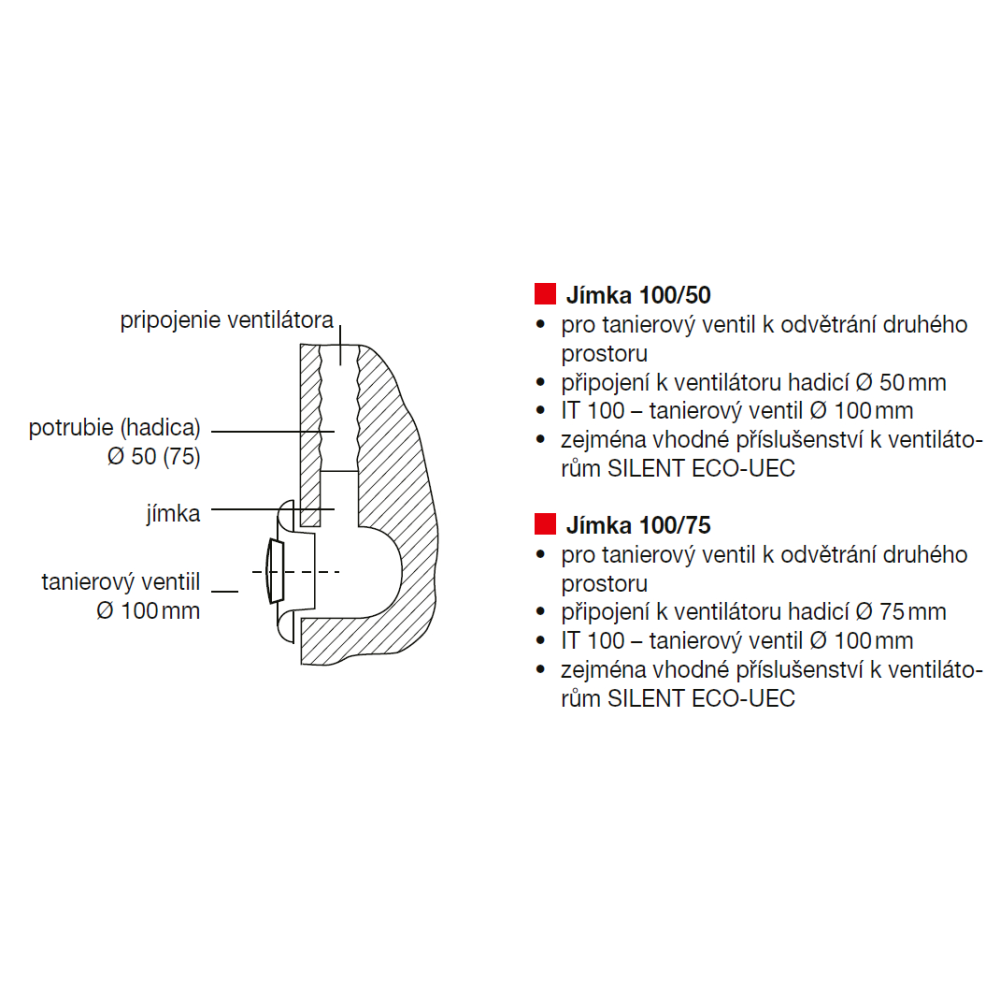

• Jímka 100/75, 100/50 nadstavec pre
• pripojenie tanierového ventilu DN100mm
• na odsávanie z druhej miestnosti
• IT 100 tanierový ventil
• LG 100 vonkajšia plastová mriežka
• PER 100 vonkajšia spätná klapka
• PT dverná mriežka prívodná
• Aluflex^®, Sonoflex^®, Greyflex^®, Semiflex^® flexibilná hadica

Príslušenstvo EL

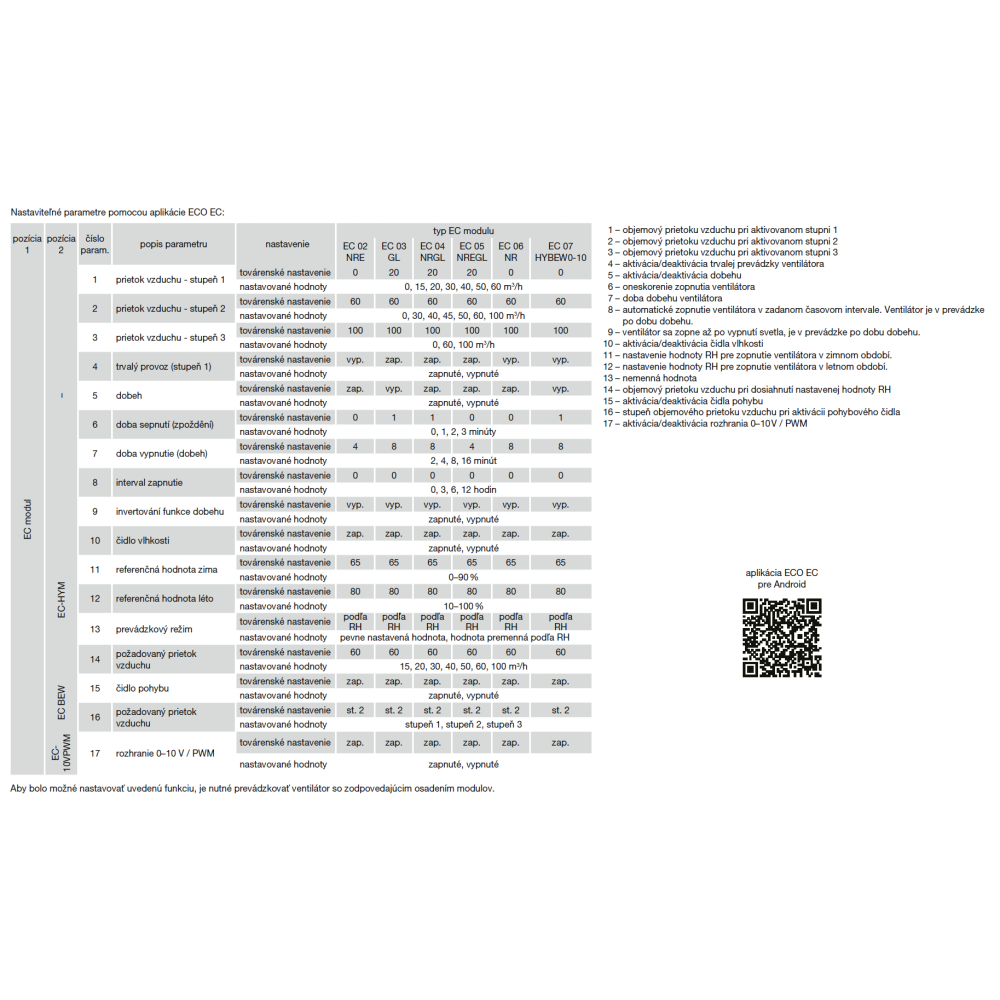

Predprogramované EC moduly
• EC 02 dobeh (zapnutie 0 min., vypnutie 4 min.*)
• EC 03 GL základný prietok 20 m³/h (stupeň 1), nepretržitá prevádzka*
• EC 04 NRGL dobeh (zapnutie 1 min., vypnutie 8 min.*), základný prietok 20 m³/h (stupeň 1), nepretržitá prevádzka*
• EC 05 NREGL dobeh (zapnutie 0 min., vypnutie 4 min.*), základný prietok 20 m³/h (stupeň 1), nepretržitá prevádzka*
• EC 06 NR dobeh (zapnutie 1 min., vypnutie 8 min.*)
• EC 07 HYBEW0-10 automatické riadenie čidlom vlhkosti, automatické riadenie čidlom pohybu, 0–10 V / PWM (pokiaľ nie je požadovaný základný prietok alebo dobeh)

Doplnkové komponenty
• EC-HYM čidlo relatívnej vlhkosti
• EC-BEW čidlo pohybu

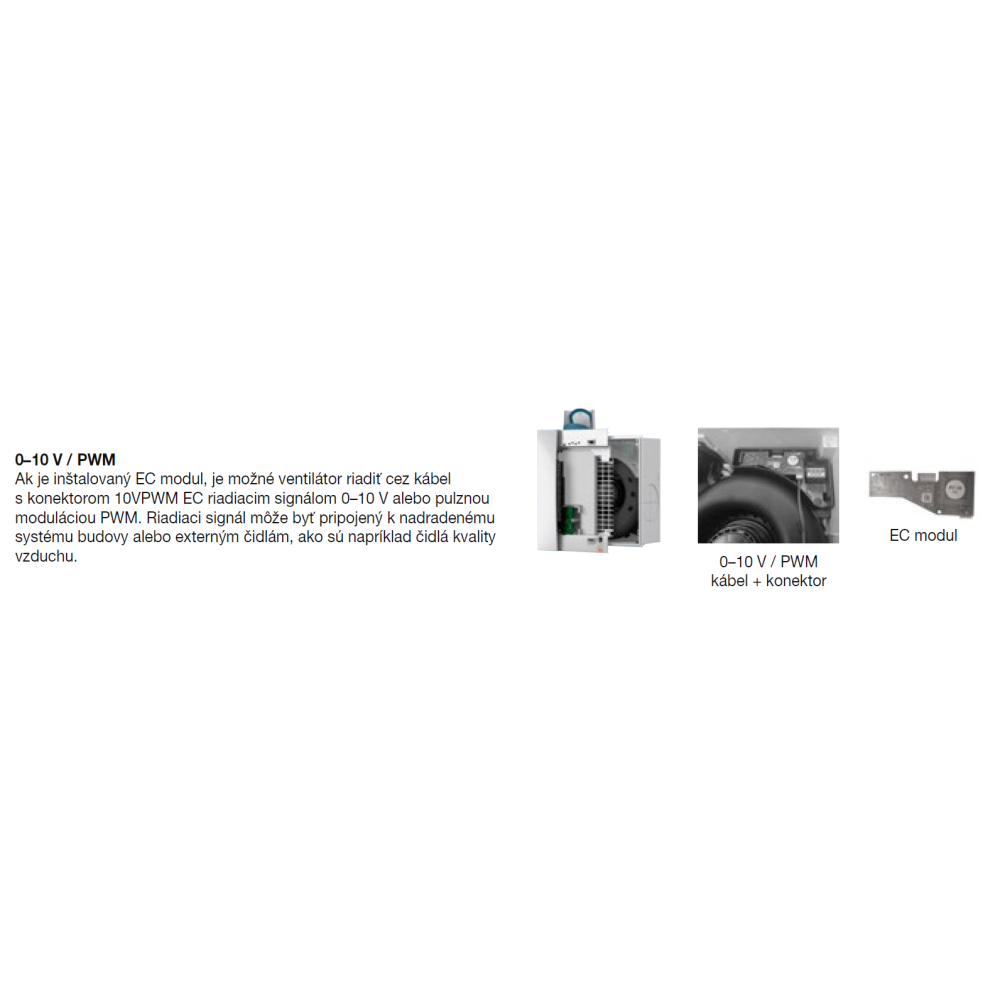

• EC-10VPWM kábel pre externý analógový signál 0-10 V

* Pre automatické riadenie čidlom vlhkosti, automatické riadenie čidlom pohybu a 0–10V / PWM nie je nutné dodatočné programovanie, ak sú k dispozícii požadované čidlá.

Pokyny

Ventilátory sú vhodné pre veľmi náročné interiéry, architektonické riešenia a na odvod pachov priamo zo sanitárnej keramiky. Ventilátory je možné jednoducho nastavovať pomocou aplikácie pre Android ECO EC.
