Skriňa

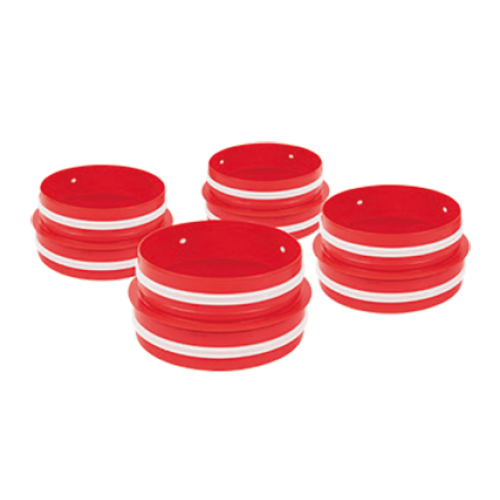

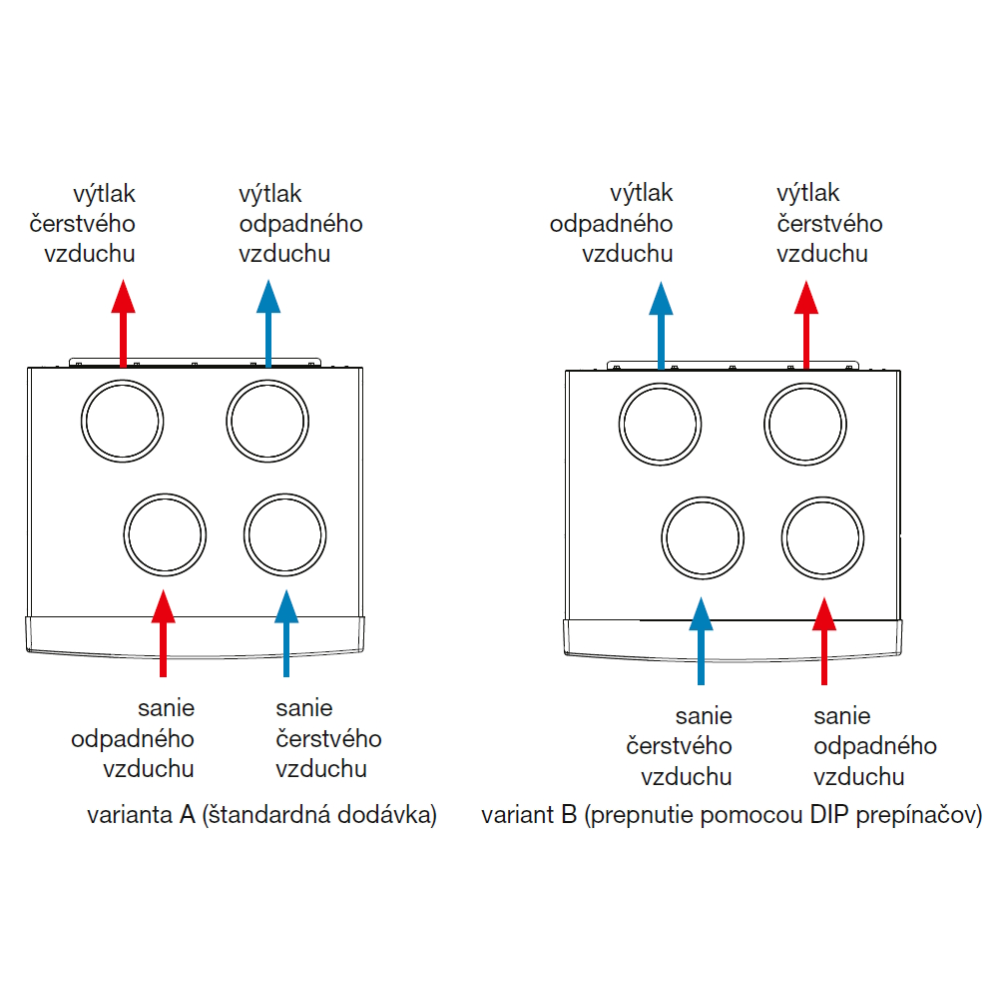

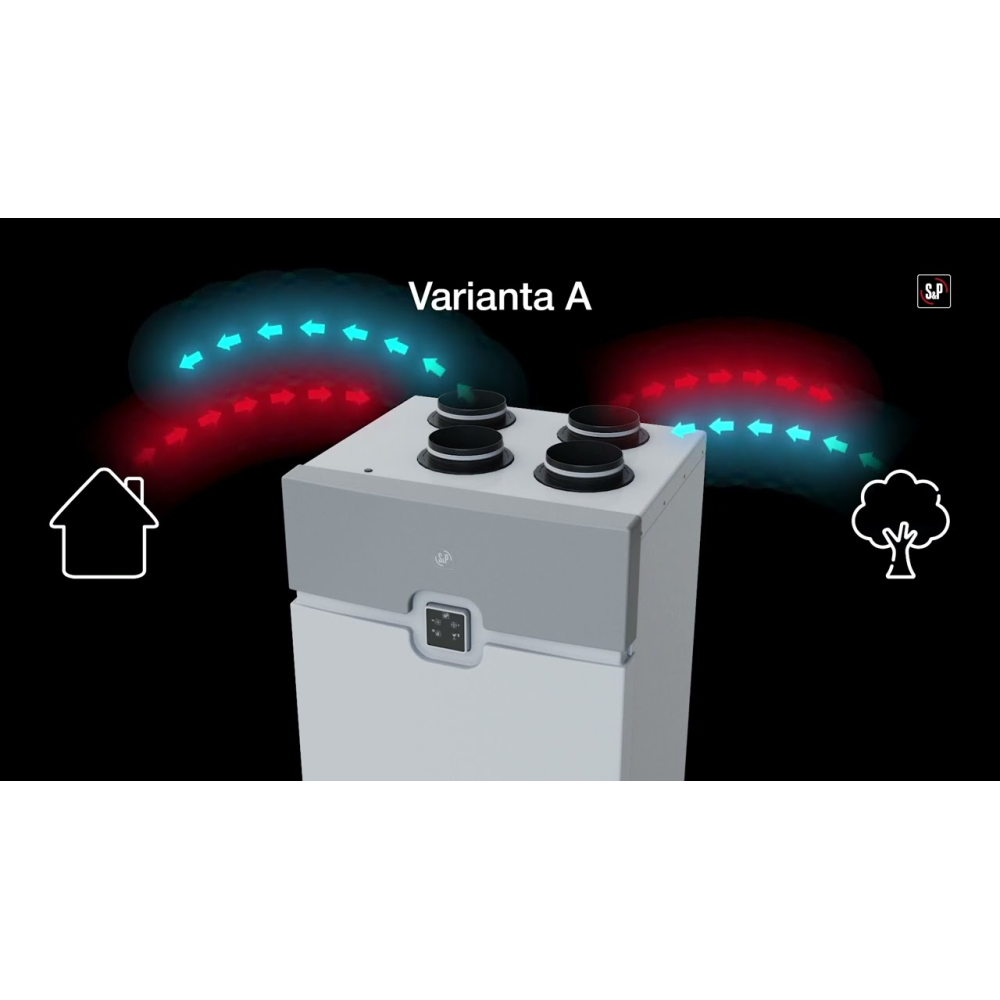

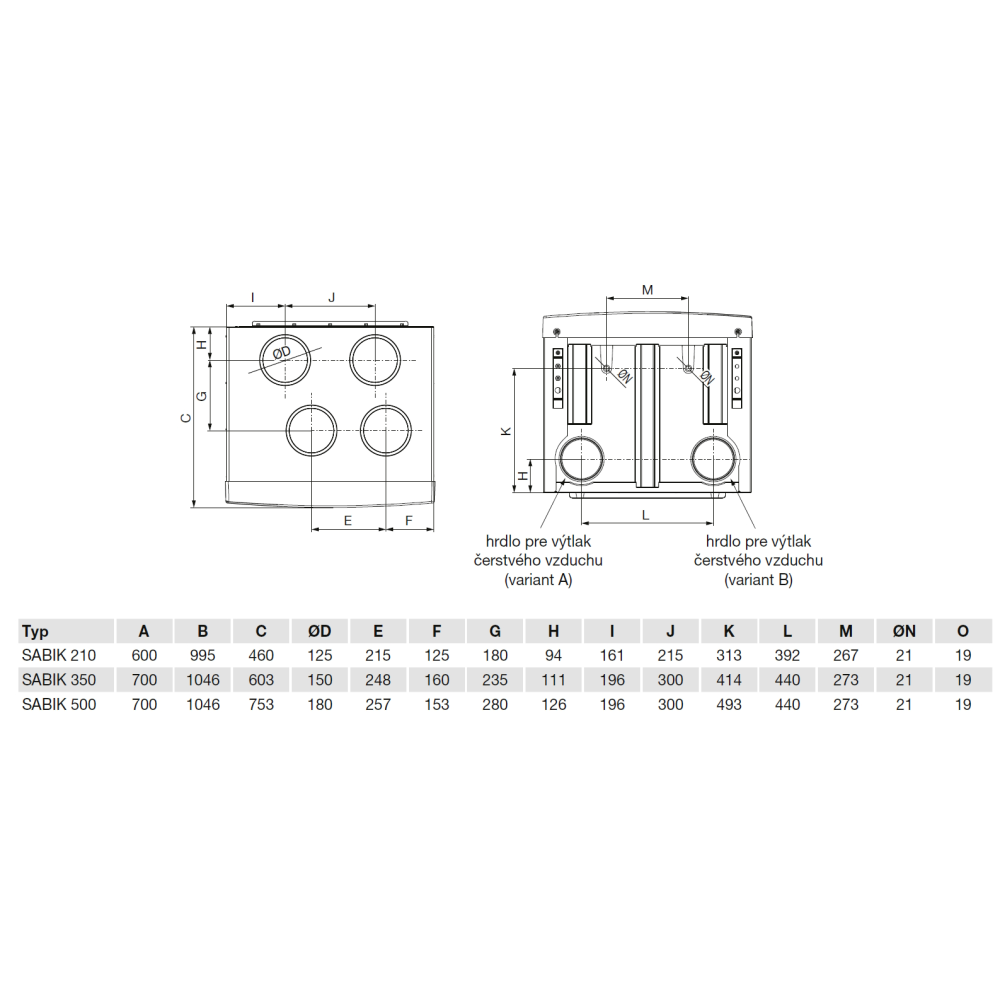

je vyrobená z oceľového galvanicky pozinkovaného plechu a je nalakovaná práškovou farbou v šedobielej kombinácii. Vnútorná konštrukcia je z vysoko kvalitného EPP. Na hornej strane jednotky sú 4 hrdlá s priemerom podľa veľkosti jednotky. Jednotka SABIK má navyše hrdlo na výtlak čerstvého vzduchu na spodnej strane skrine. Pravé alebo ľavé vyhotovenie získame prepnutím prepínača na riadiacej elektronike jednotky (po zložení predného krytu).
Ventilátory
Na výtlaku a saní sú radiálne ventilátory s dozadu zahnutými lopatkami.
Motory
Jednofázové EC motory 230 V / 50 Hz.
Rekuperácia

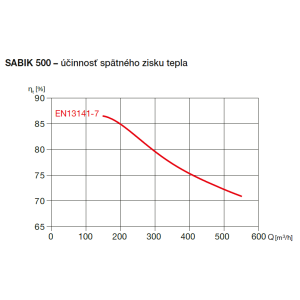

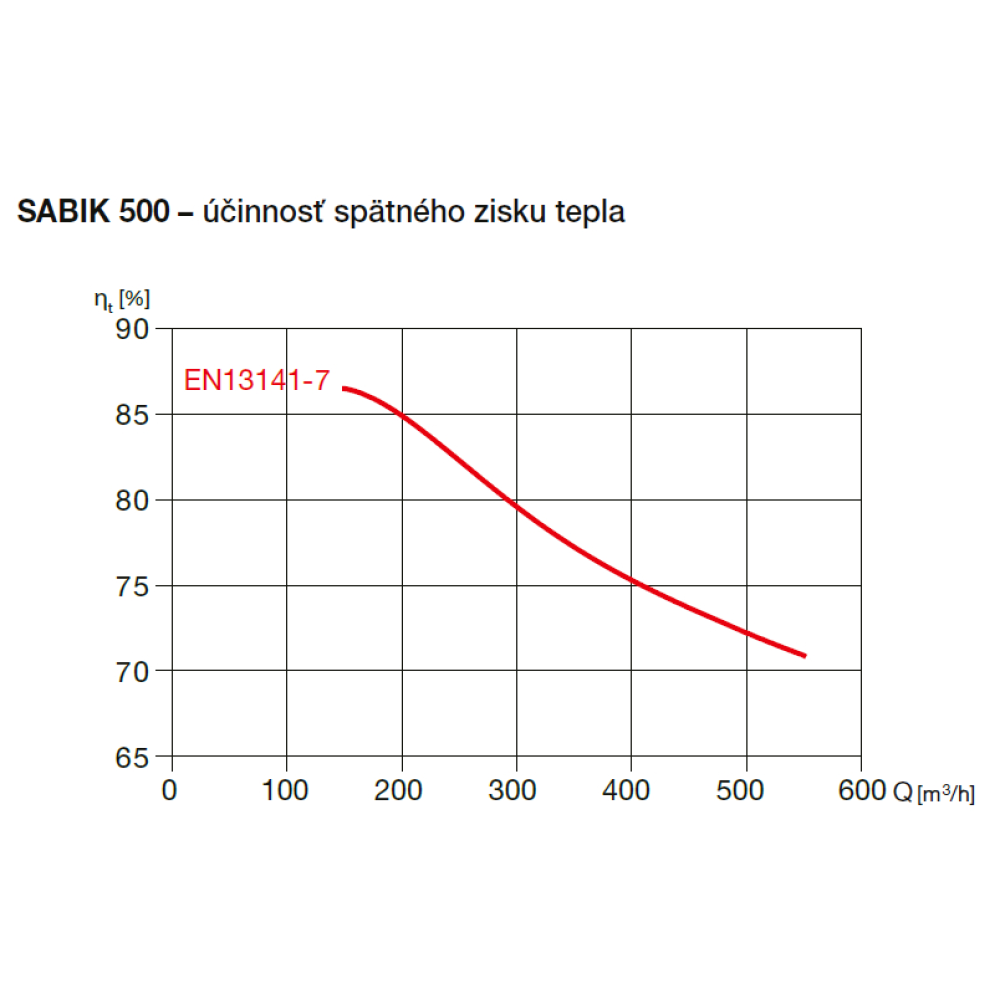

Plastový protiprúdový výmenník s teplotnou účinnosťou až 94 %. SABIK E s protiprúdovým entalpickým výmenníkom s teplotnou účinnosťou až 86 %. Prenos vlhkosti až 82 %. Výmenník je prístupný po otvorení čelného panelu. Pre letnú prevádzku je jednotka vybavená obtokom výmenníka.
Filtre
Na saní čerstvého vzduchu je štandardne doskový filter G4 (ISO coarse 65 %). Ako príslušenstvo je možné dodať F7 (ISO ePM1 50%). Na saní odpadového vzduchu je štandardne doskový filter G4.

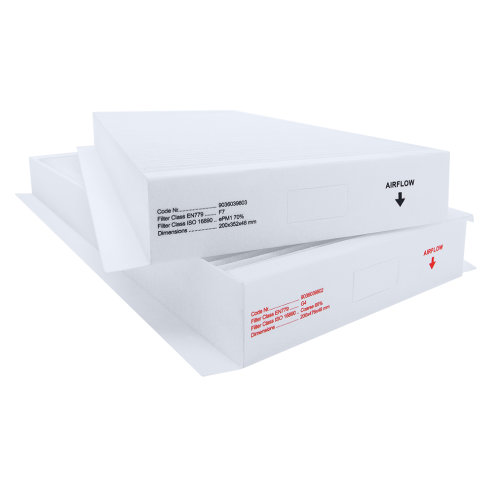

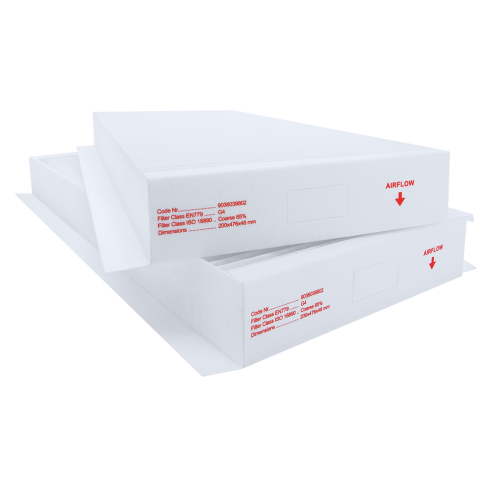

Náhradné filtre
• AFR-SABIK 210 G4/G4, set 2 ks
• AFR-SABIK 210 F7/G4, set 2 ks
• AFR-SABIK 350 G4/G4, set 2 ks
• AFR-SABIK 350 F7/G4, set 2 ks
• AFR-SABIK 500 G4/G4, set 2 ks
• AFR-SABIK 500 F7/G4, set 2 ks
Regulácia

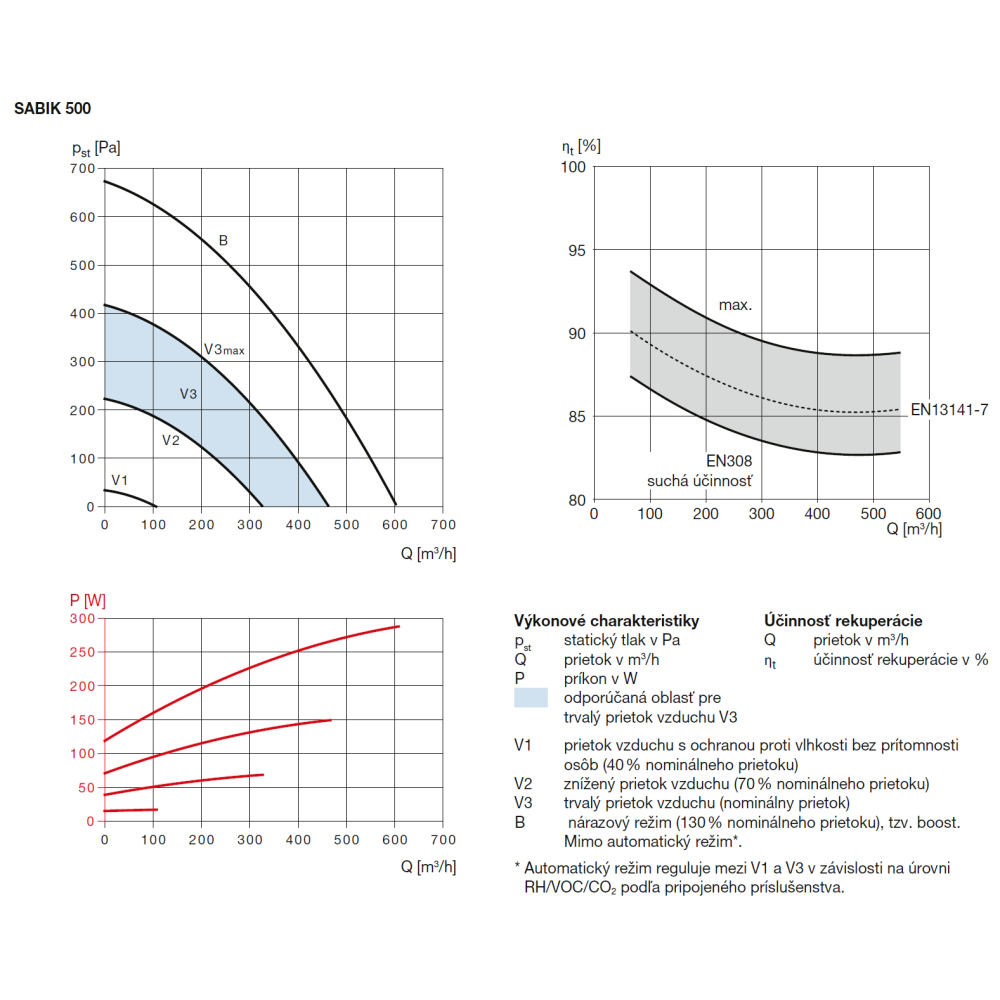

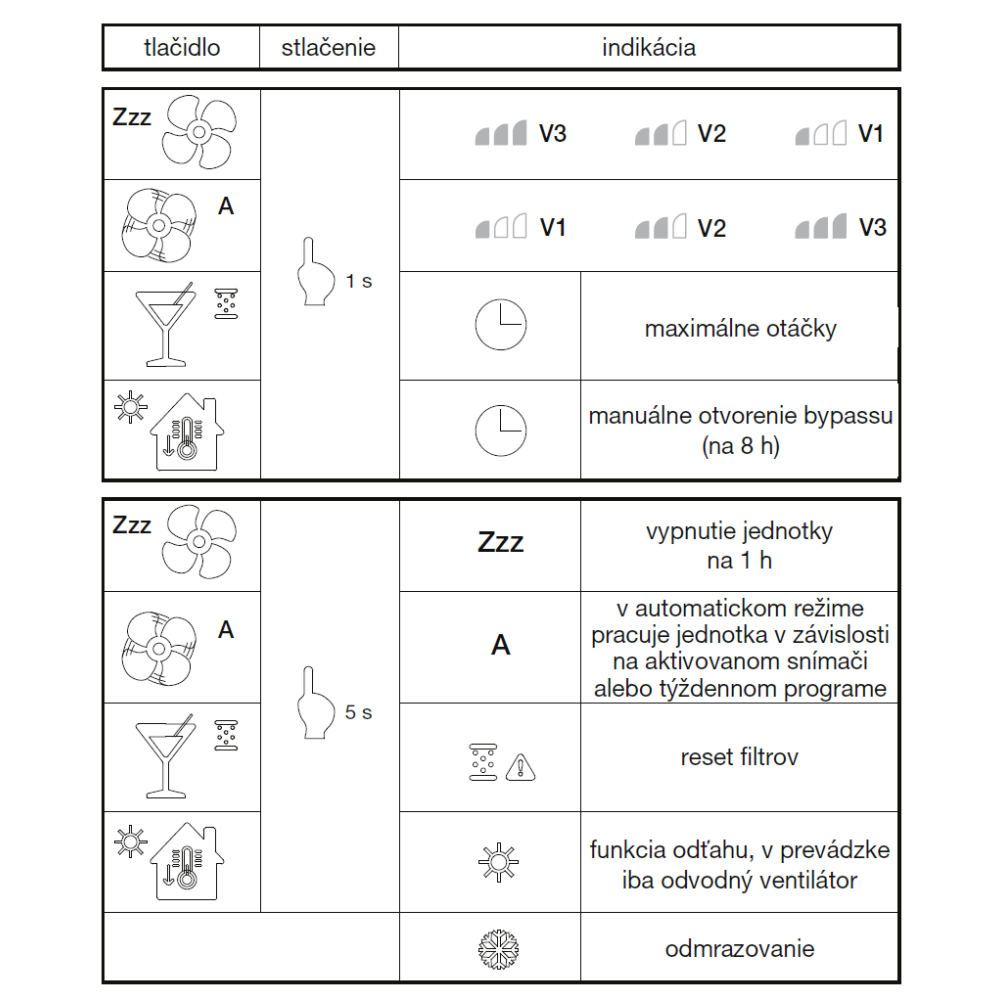

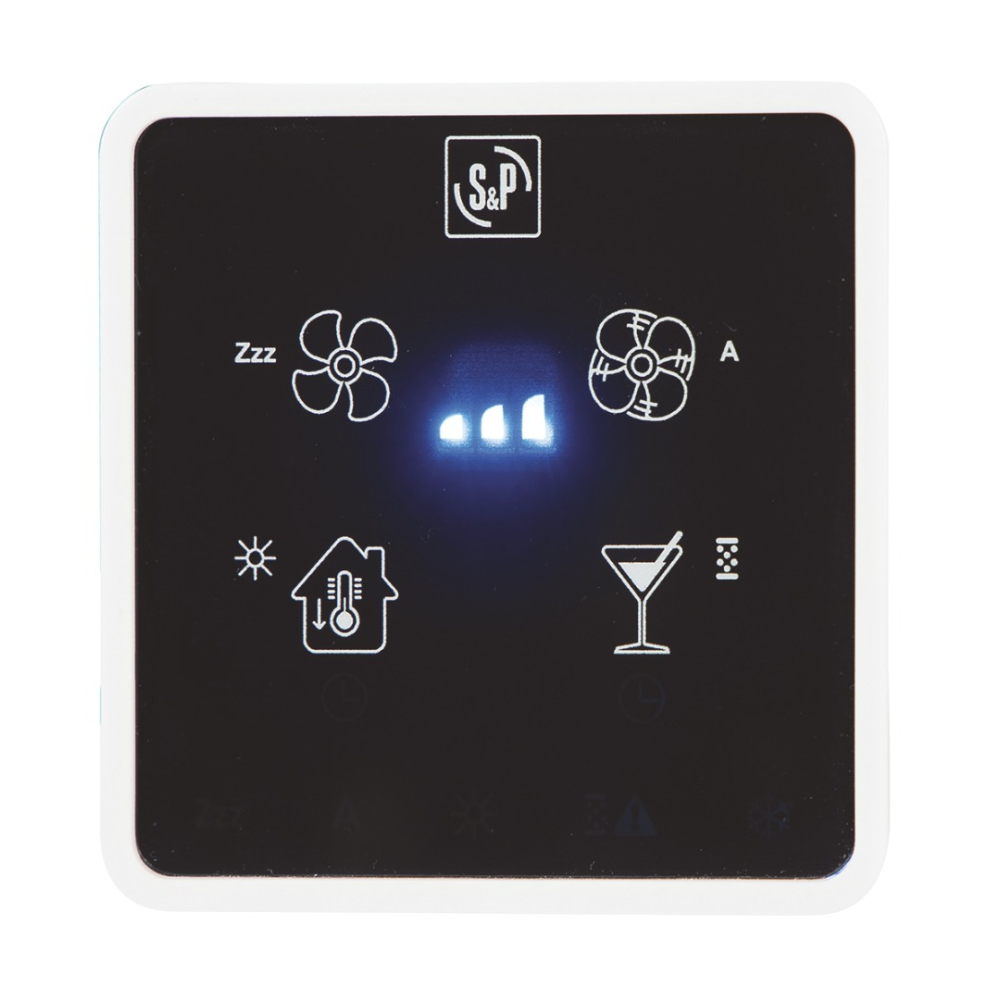

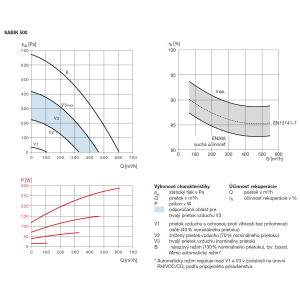

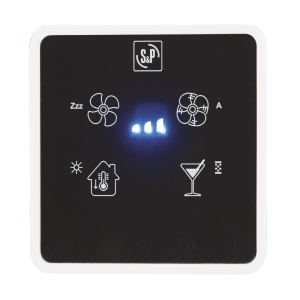

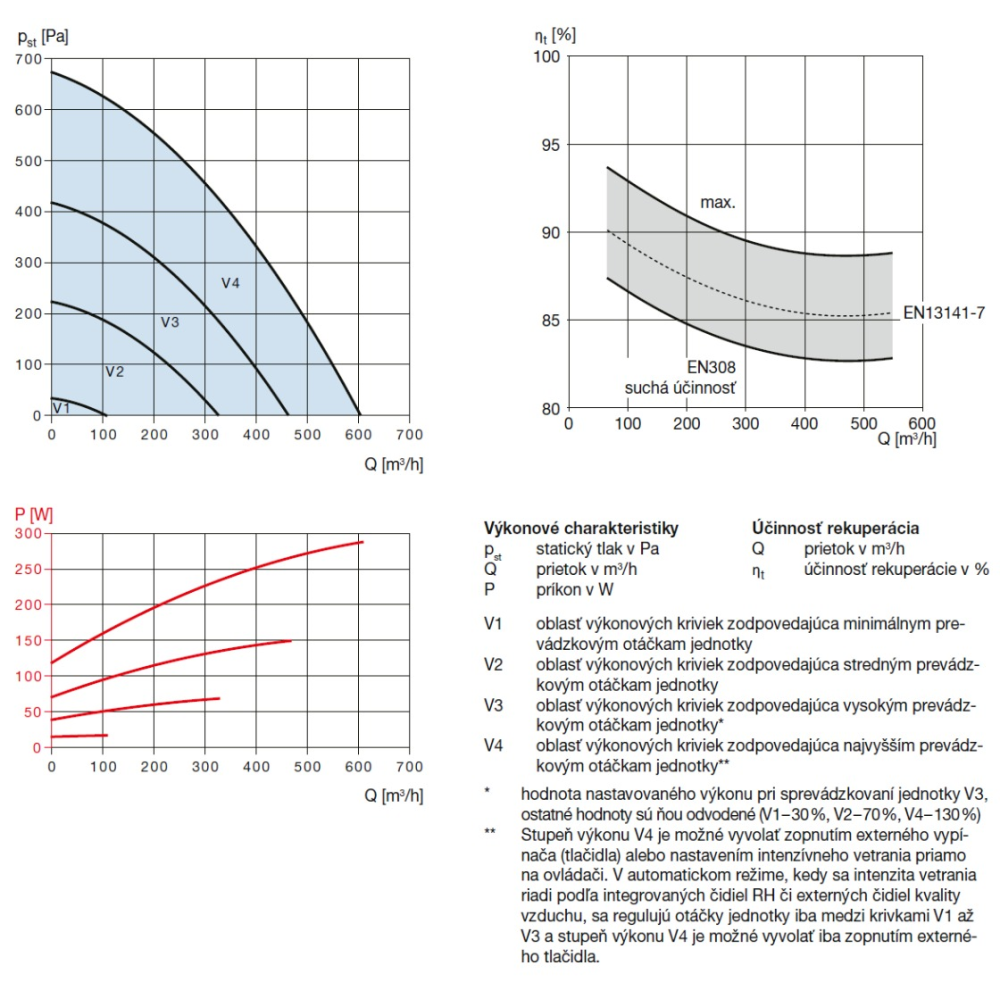

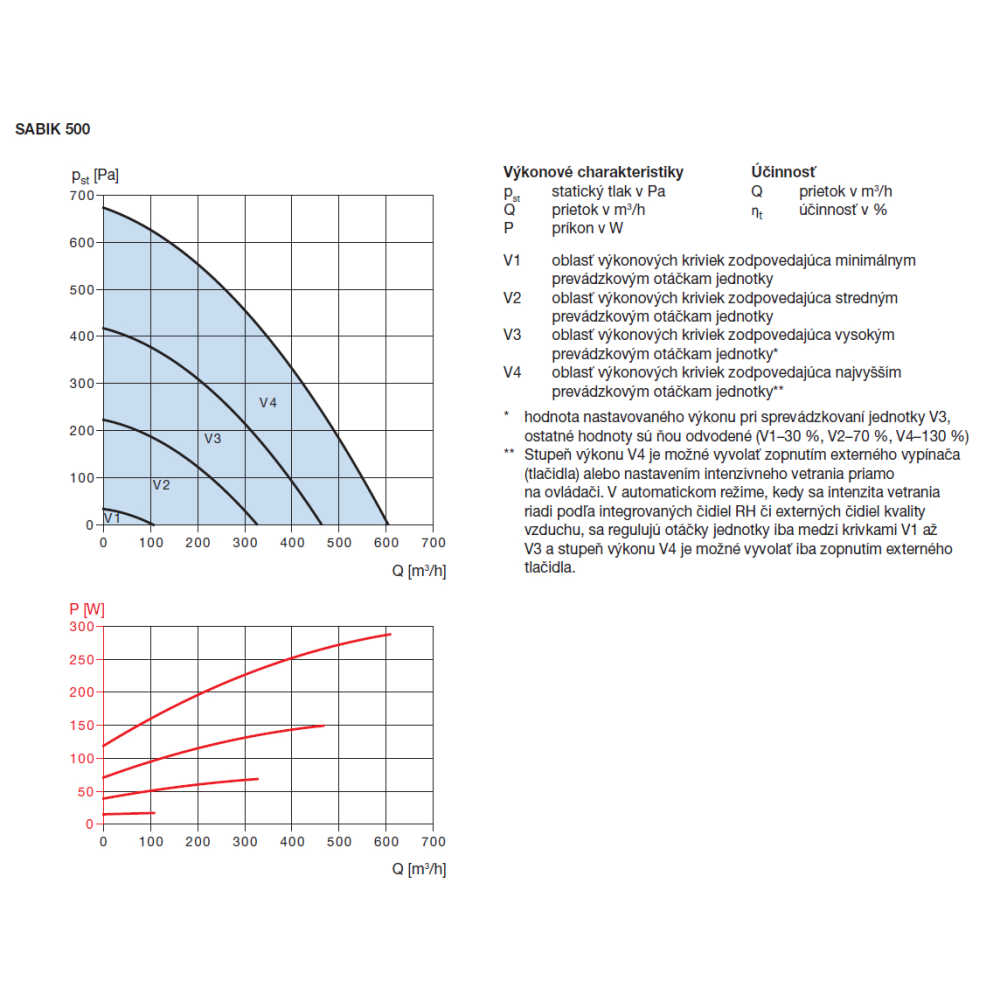

Jednotka je vybavená plne automatickým riadiacim systémom, ktorý v kombinácii so štyrmi senzormi teploty a relatívnej vlhkosti zaisťuje plynulú reguláciu otáčok podľa aktuálnej požiadavky, bez nutnosti akéhokoľvek ďalšieho zásahu do ovládania jednotky. Vo výkonových charakteristikách sú vyznačené krivky pre jednotlivé otáčky (podrobnosti v návode na obsluhu). Dizajnový ovládač na kábli umožňuje manuálne prepínanie otáčok ventilátorov, ovládanie by-passu, zapnutie funkcie BOOST, aktiváciu automatickej prevádzky, nočného vychladzovania a signalizáciu zanesenia filtrov. Ďalšie nastavenie jednotky sa vykonáva pomocou DIP prepínačov a potenciometrov na riadiacej elektronike jednotky (po zložení predného krytu). Jednotka má štyri prednastavené týždenné programy, z ktorých jeden umožňuje automatickú prevádzku od snímača vlhkosti, vstavaného senzora VOC (voliteľné príslušenstvo) alebo nadradeného analógového signálu 0–10 V. Jednotka zaisťuje prevádzku až do vonkajšej teploty -15 °C so vstavaným predohrevom. Jednotky SABIK je možné doplniť o vstavaný modul zaisťujúci reguláciu na konštantný prietok vzduchu SABIK-NEMBUS-SF. Cez externý modul SPCM existuje možnosť pripojenia ku ConnectAir (cloud S&P).
Elektrické pripojenie
Jednotka je určená na priame napojenie sieťovou zástrčkou do zásuvky. Napájanie je jednofázové 230 V / 50 Hz.
Montáž
Jednotka je určená na vertikálnu montáž do vnútorných priestorov s minimálnou teplotou 12 °C, montáž na stenu (súčasťou dodávky sú držiaky na upevnenie na stenu). Na zaistenie väčšieho odsadenia od steny je k dispozícii voliteľná montážna konzola SABIK-WMC. Jednotka musí byť namontovaná tak, aby bol ponechaný dostatok priestoru na otvorenie veka jednotky, výmenu filtrov, pripojenie odvodu kondenzátu (DN20) na odpad so sifónovým zápachovým uzáverom a na vykonávanie periodických revízií elektroinštalácie.
Hluk

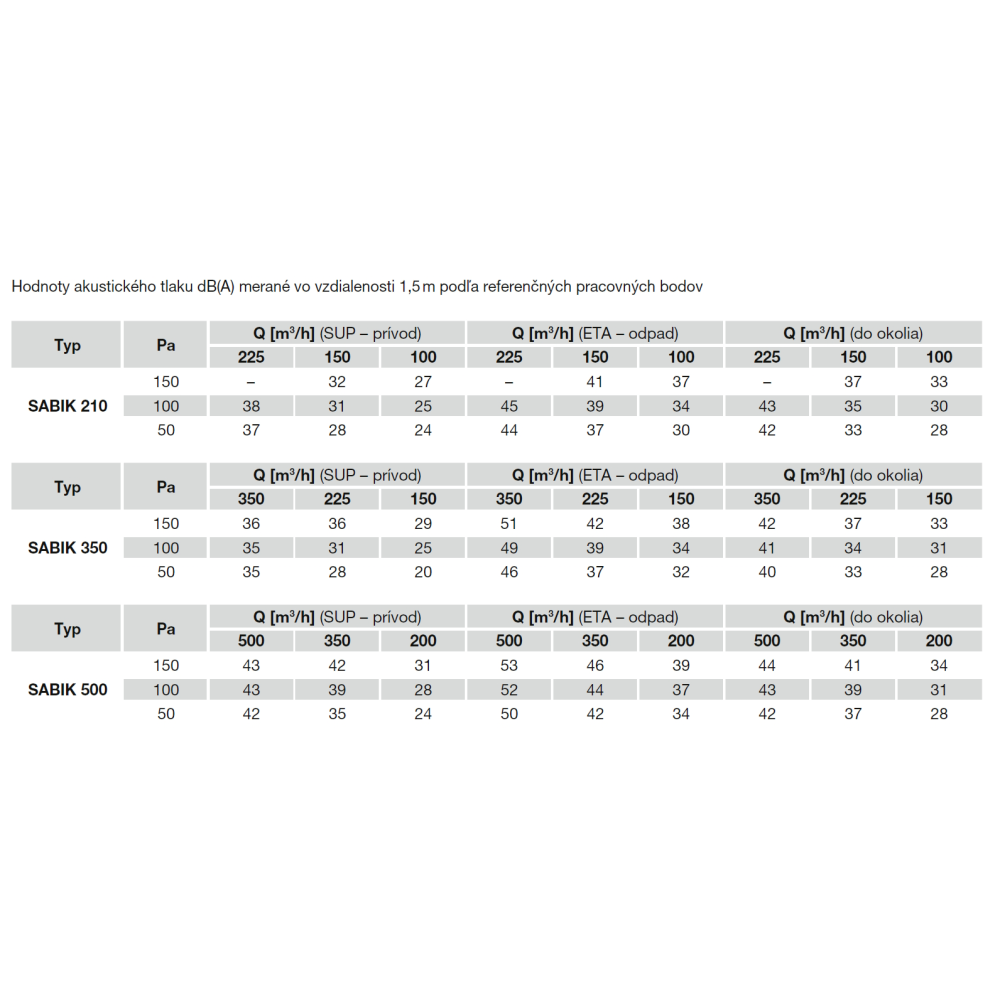

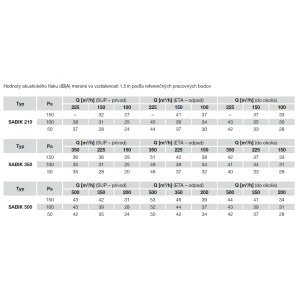

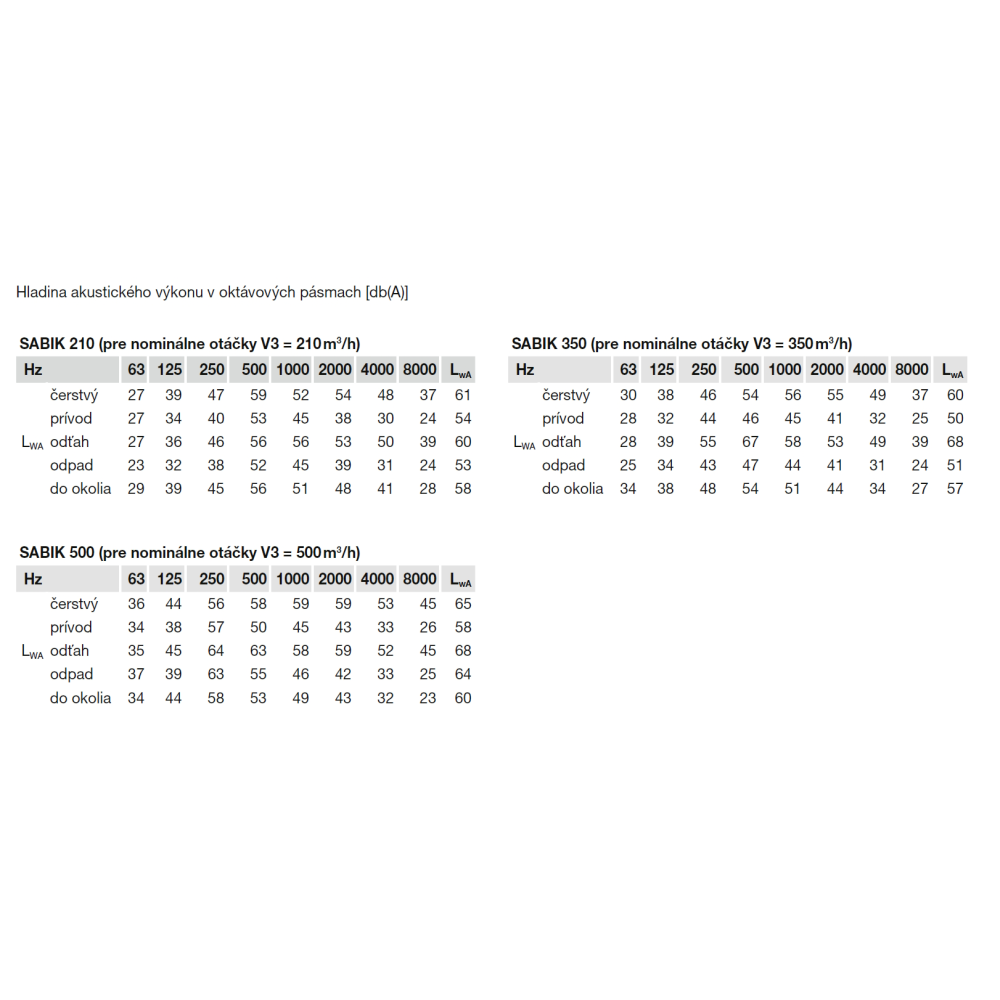

V tabuľkách je uvedený akustický tlak meraný vo voľnom akustickom poli vo vzdialenosti 1,5 m.
Príslušenstvo VZT

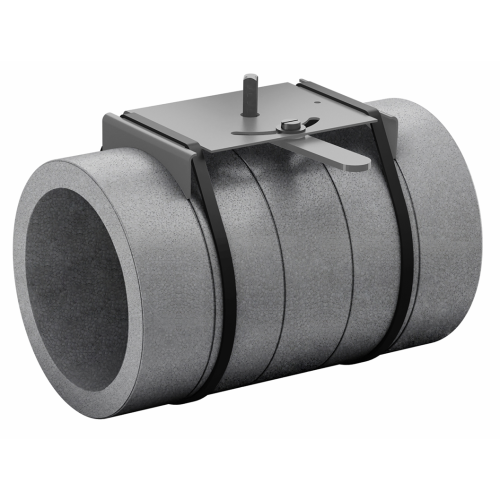

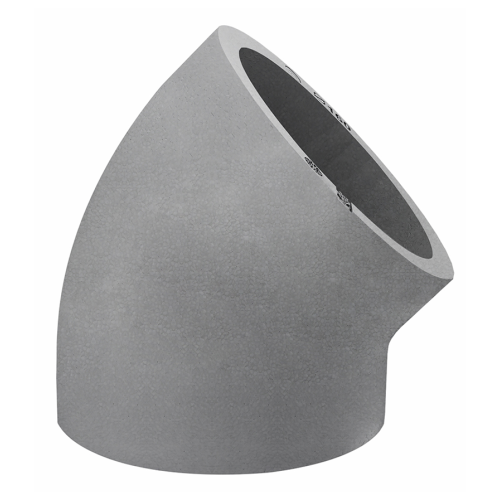

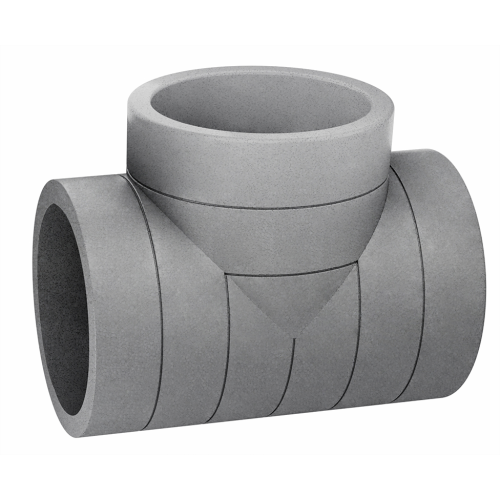

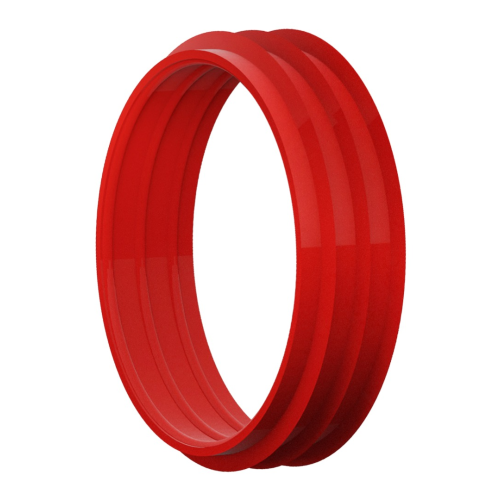

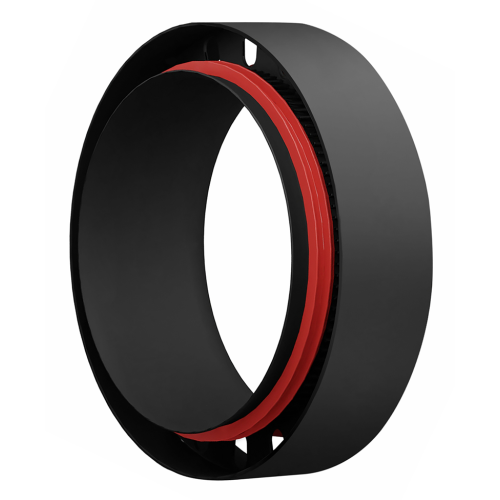

• ED Flex® System kruhové rozvody
• AIRSENS-CO2 priestorový snímač CO2

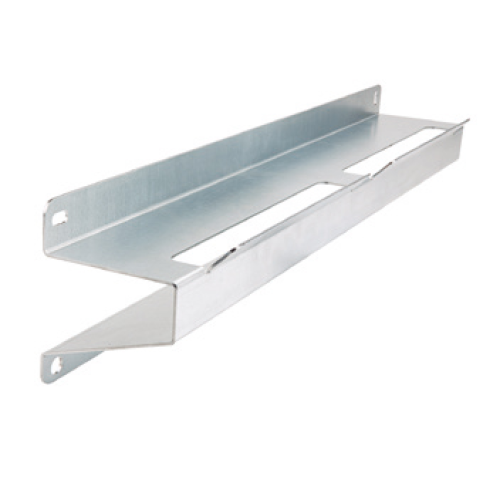

• SABIK-WMC montážna konzola
• SABIK-PH vstavaný predohrev

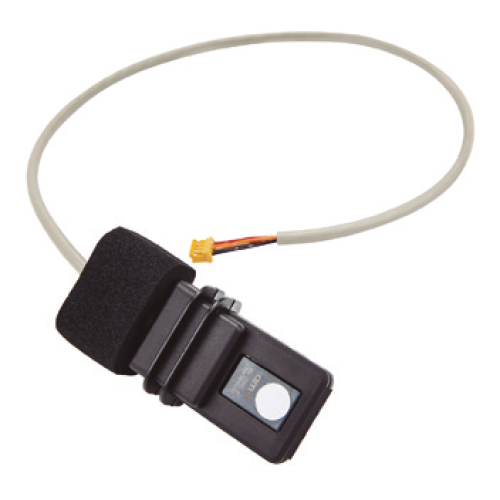

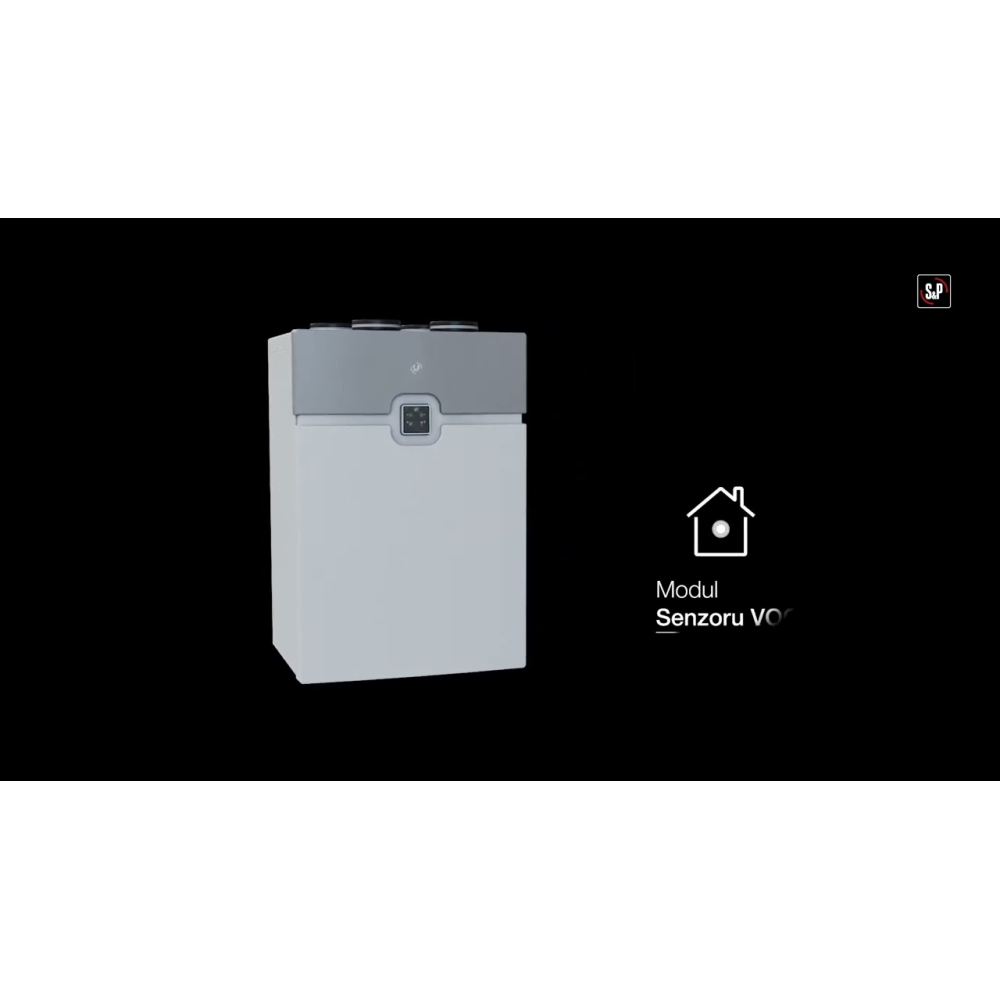

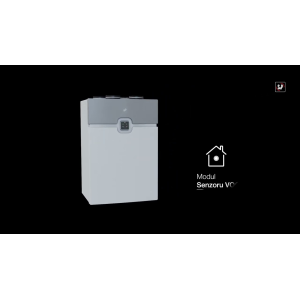

• SABIK-VOC vstavaný snímač VOC
• SABIK-NEMBUS-SF modul pre konštantný prietok vzduchu

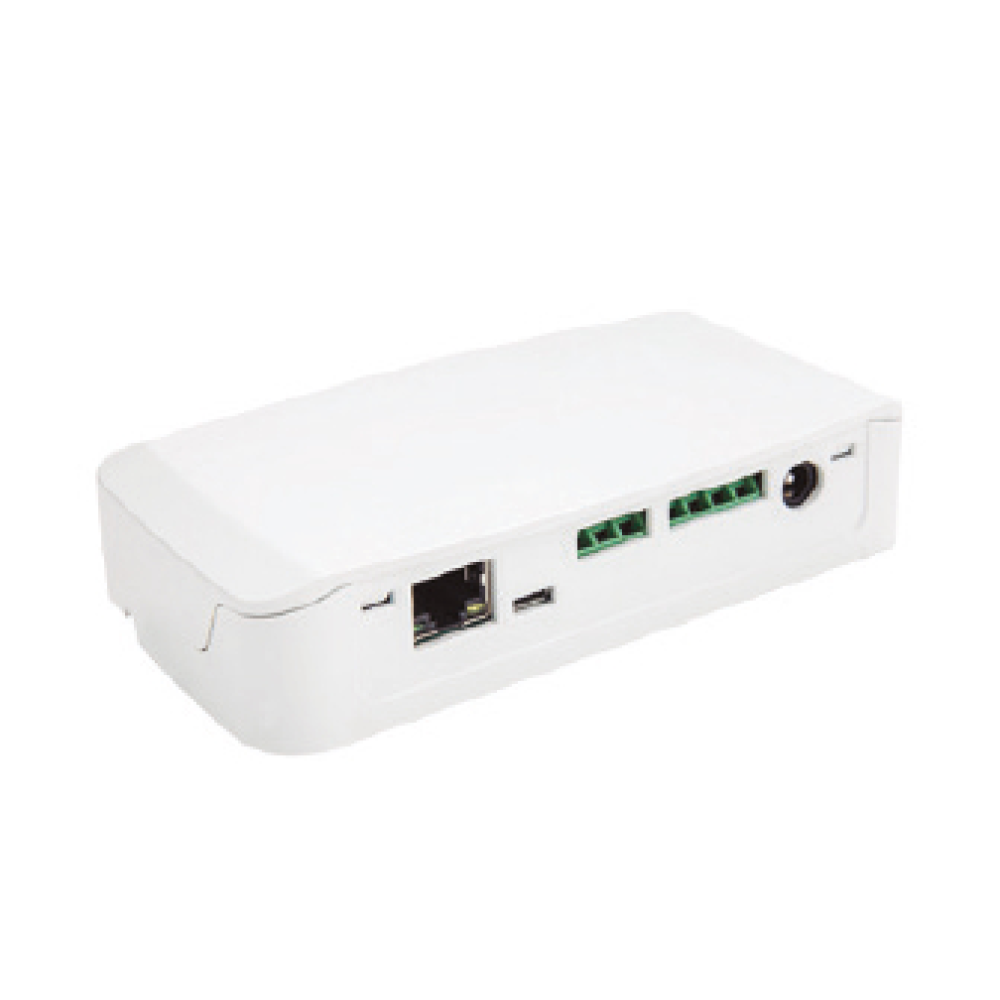

• SPCM komunikačný modul
• SONOULTRA flexibilný tlmič hluku
• SF-P 138 sifón s uzáverom
Pokyny
Jednotku je možné vybaviť vstavaným predohrevom SABIK-PH. V prípade požiadavky na dohrev prívodného vzduchu môžete použiť naše potrubné ohrievače MBE a MBW s zodpovedajúcimi regulačnými prvkami.
Informácie

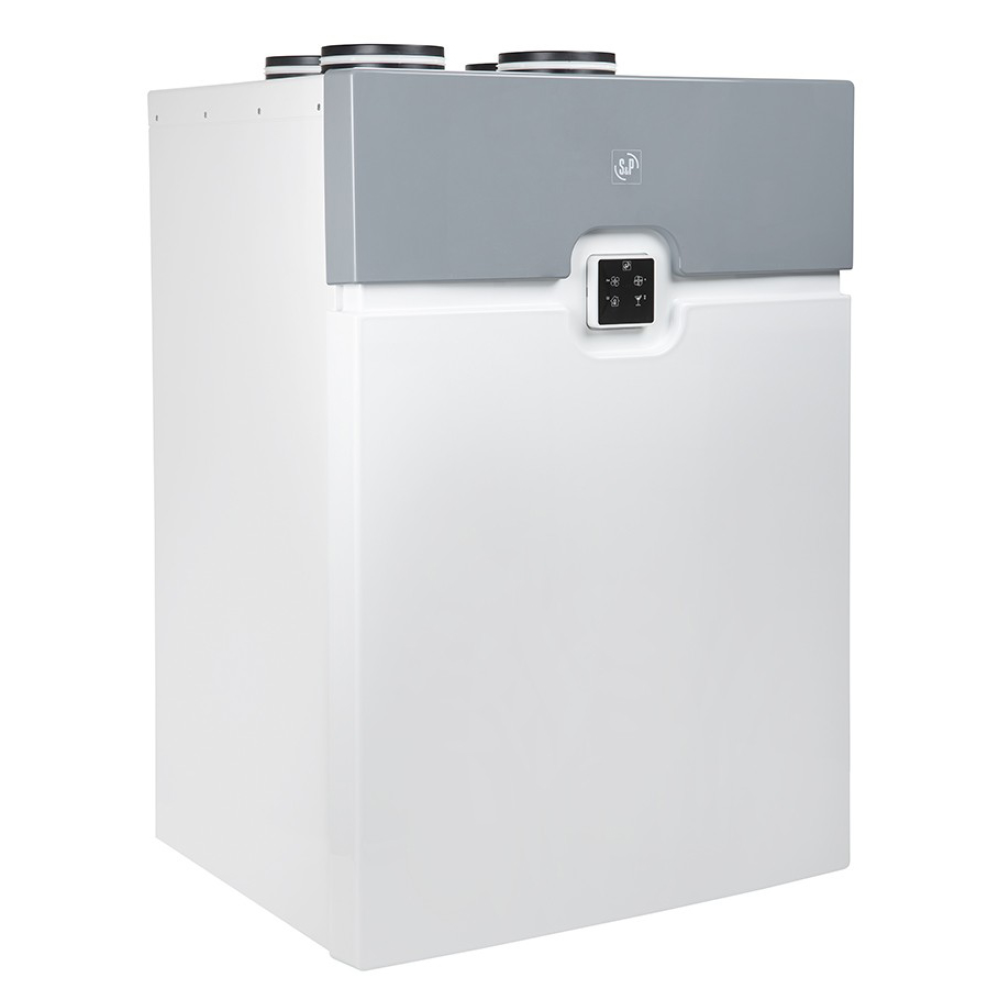

Malá jednotka určená do bytovej výstavby alebo do rodinných domov. Vyznačuje sa jednoduchou montážou, minimálnymi nárokmi na ovládanie a údržbu a veľmi úspornou prevádzkou. Jednoduché prepnutie medzi ľavým a pravým prevedením. Všetky jednotky sú certifikované systémom „Passive House“.
