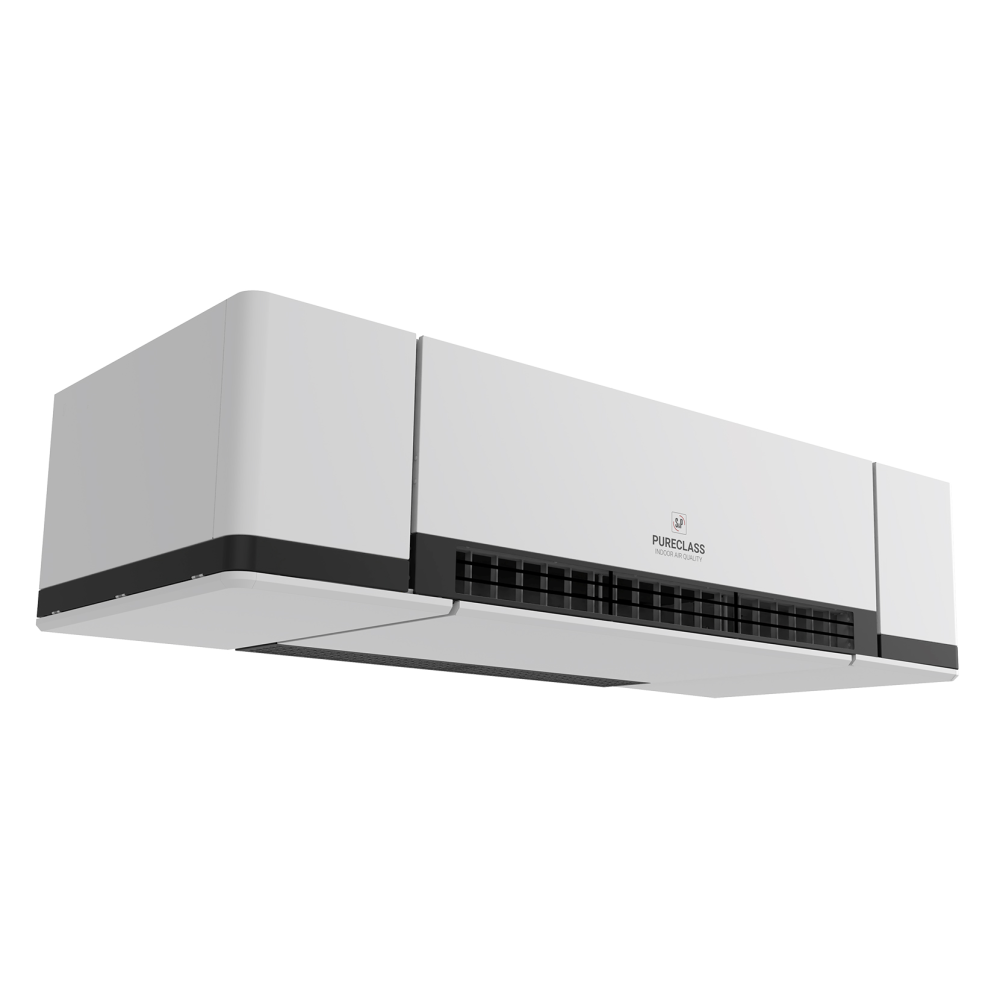

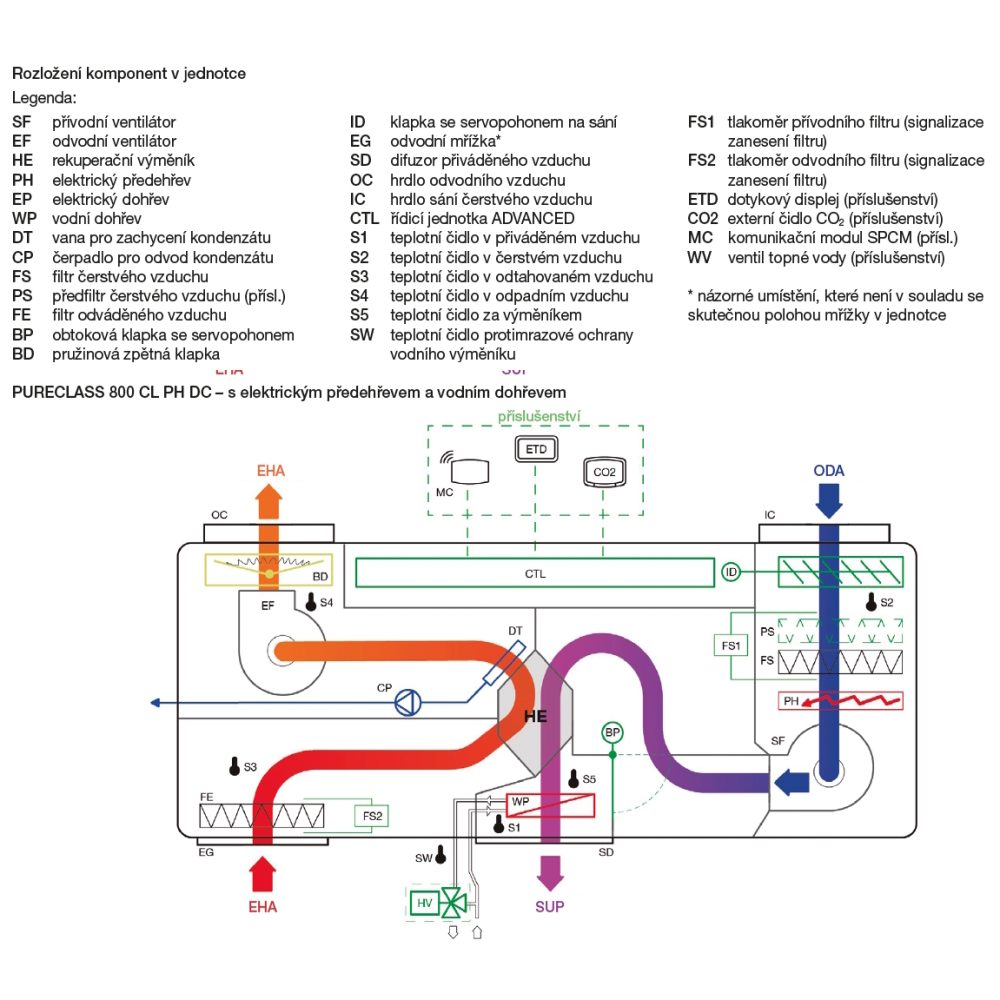

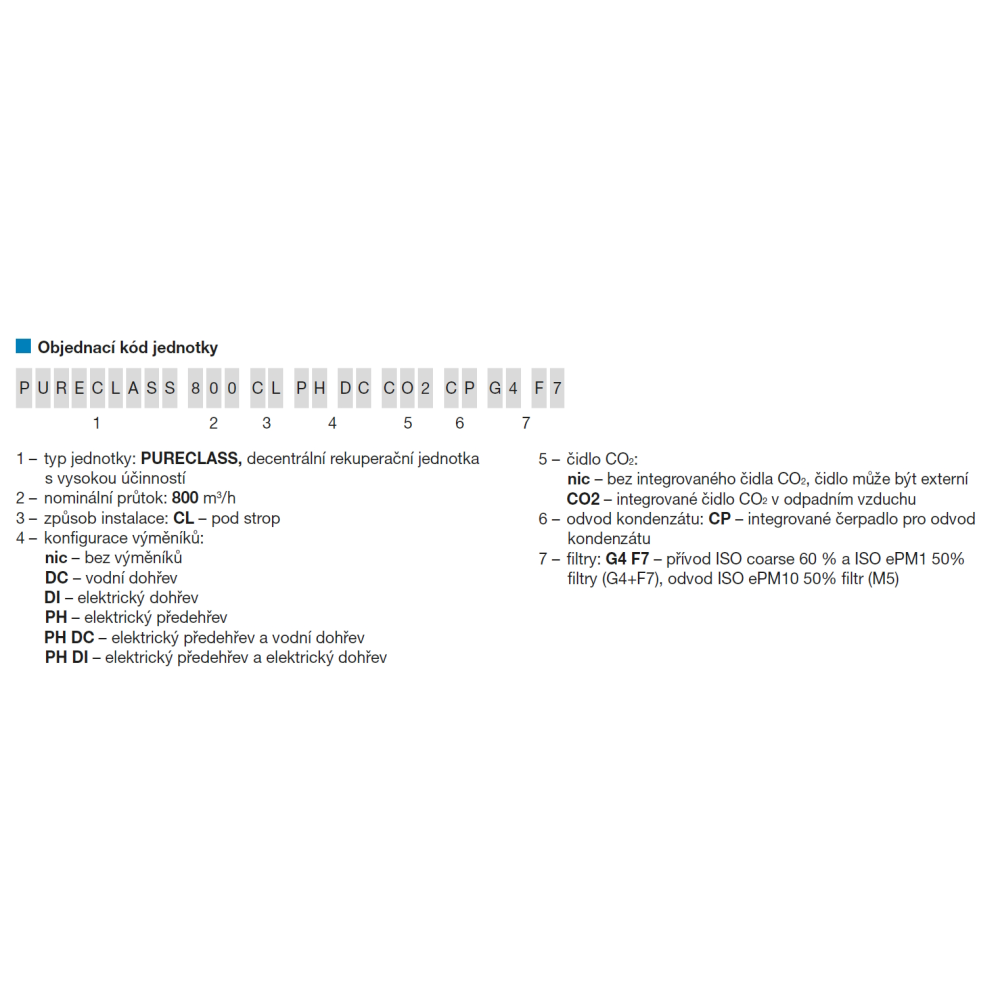

PURECLASS 800 CL PH DC CP G4 F7 vetracia jednotka s rekuperáciou tepla a dohrevom vody

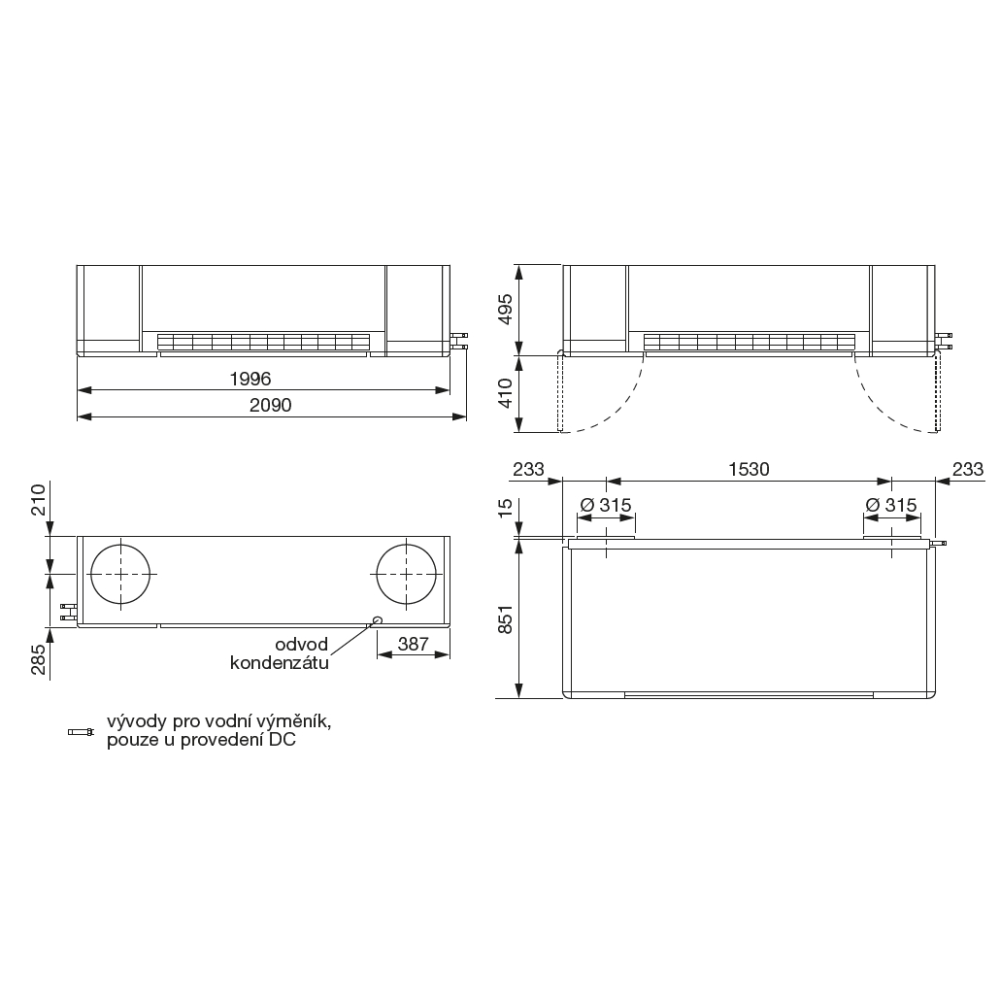

Skrinka

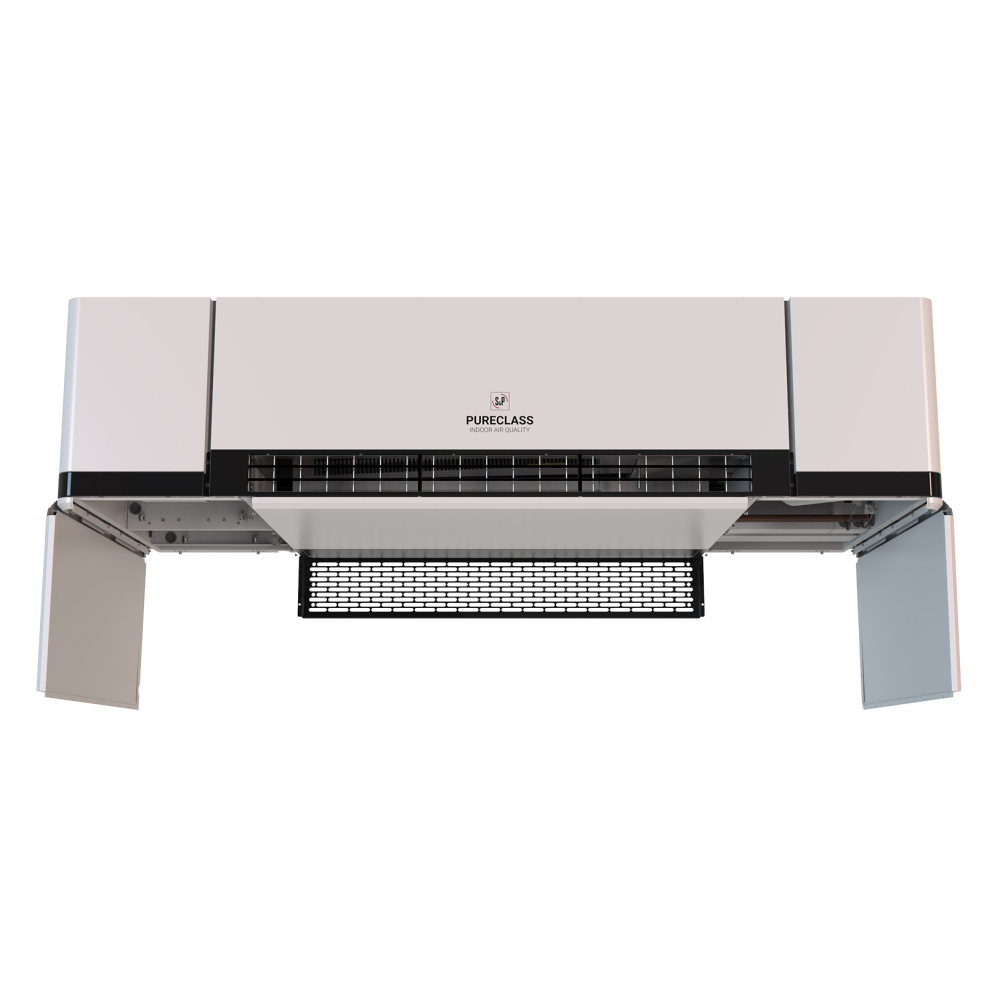

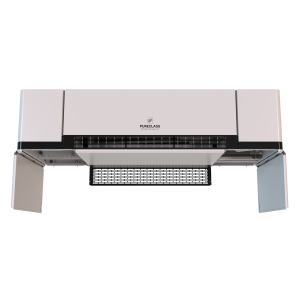

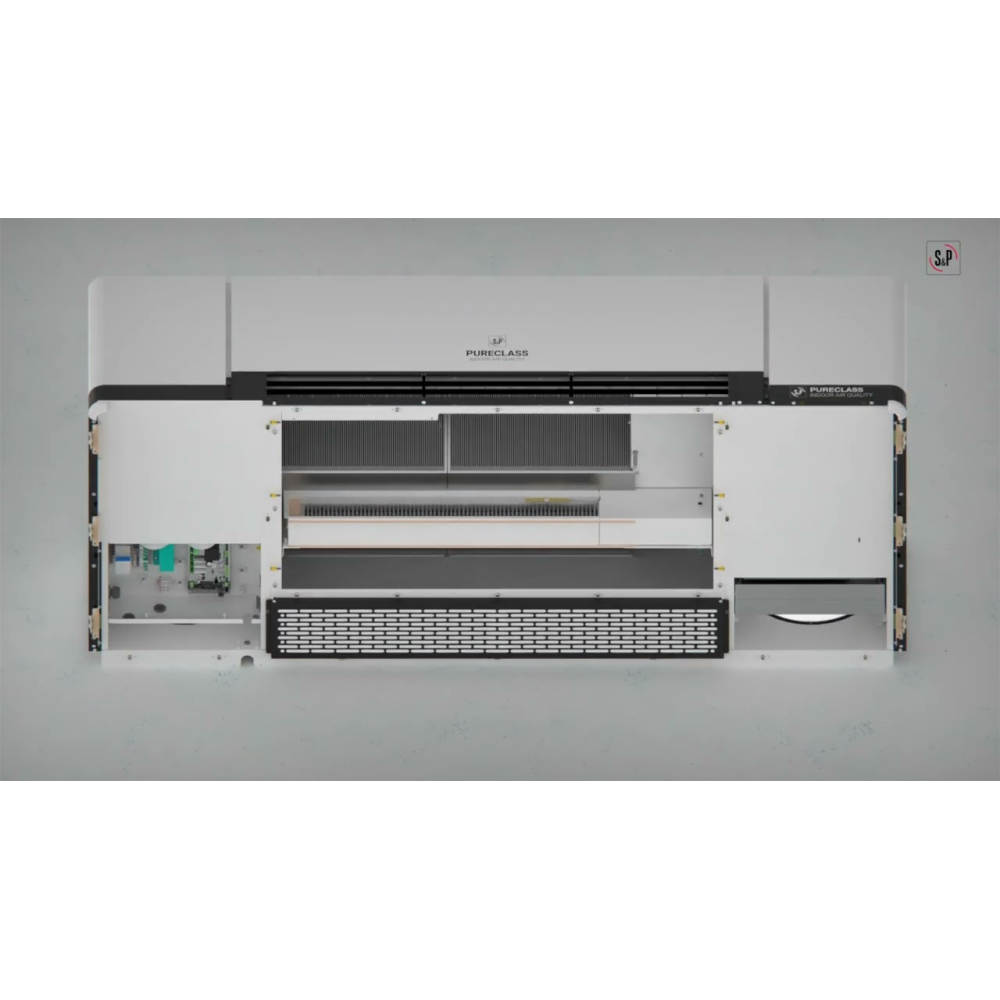

Je vyrobená ako samonosná konštrukcia zložená z dvoch častí: vnútornej časti z pozinkovanej ocele s vnútornou tepelnou akustickou izoláciou M1 z 10 mm hrubej melamínovej peny s hustotou 9,5 kg/m³ a vonkajšieho hliníkového plášťa natretého na bielo. Prístup k filtrom a ventilátorom je cez výklopné dvierka na spodnej strane jednotky. Súčasťou skrine sú 4 držiaky na montáž na strop.

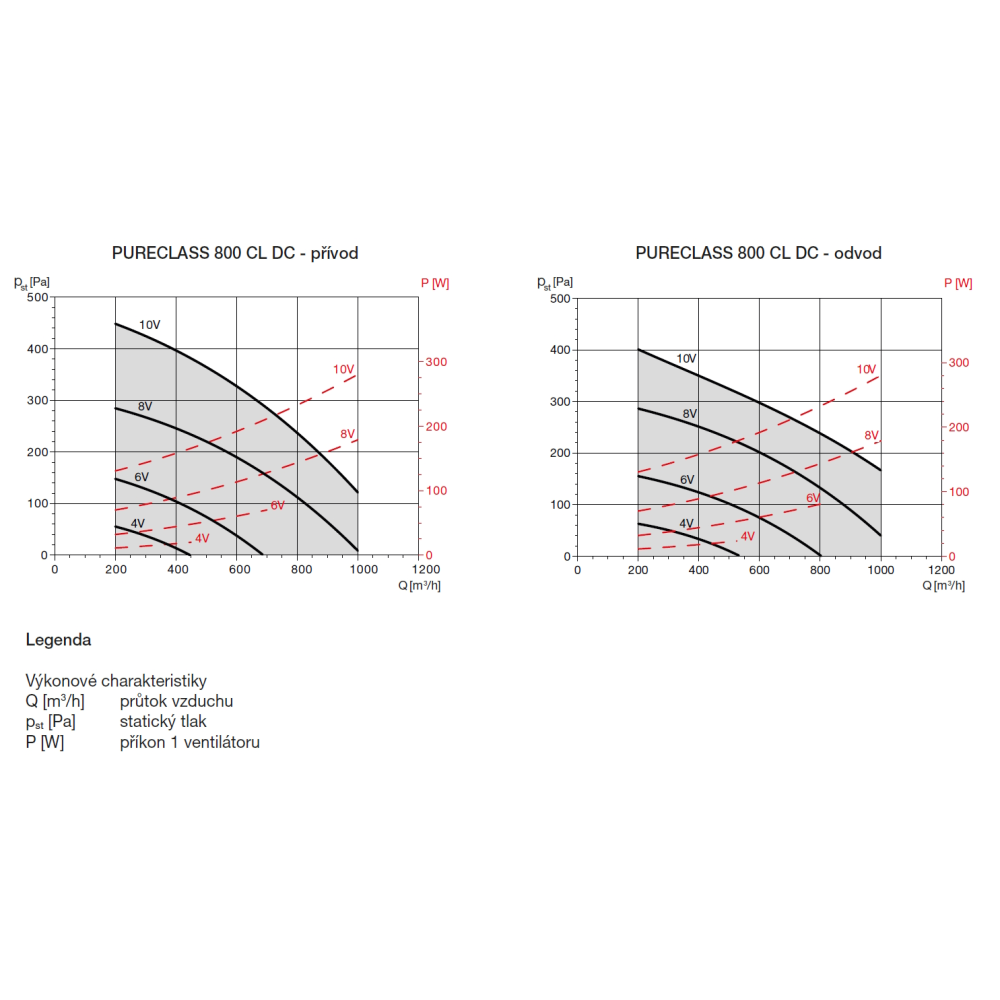

Ventilátory

Na vstupnej aj výstupnej strane jednotky sa nachádza ventilátor s dozadu zahnutými lopatkami. Obežné koleso je vyrobené z kompozitného materiálu a je staticky a dynamicky
vyvážené.

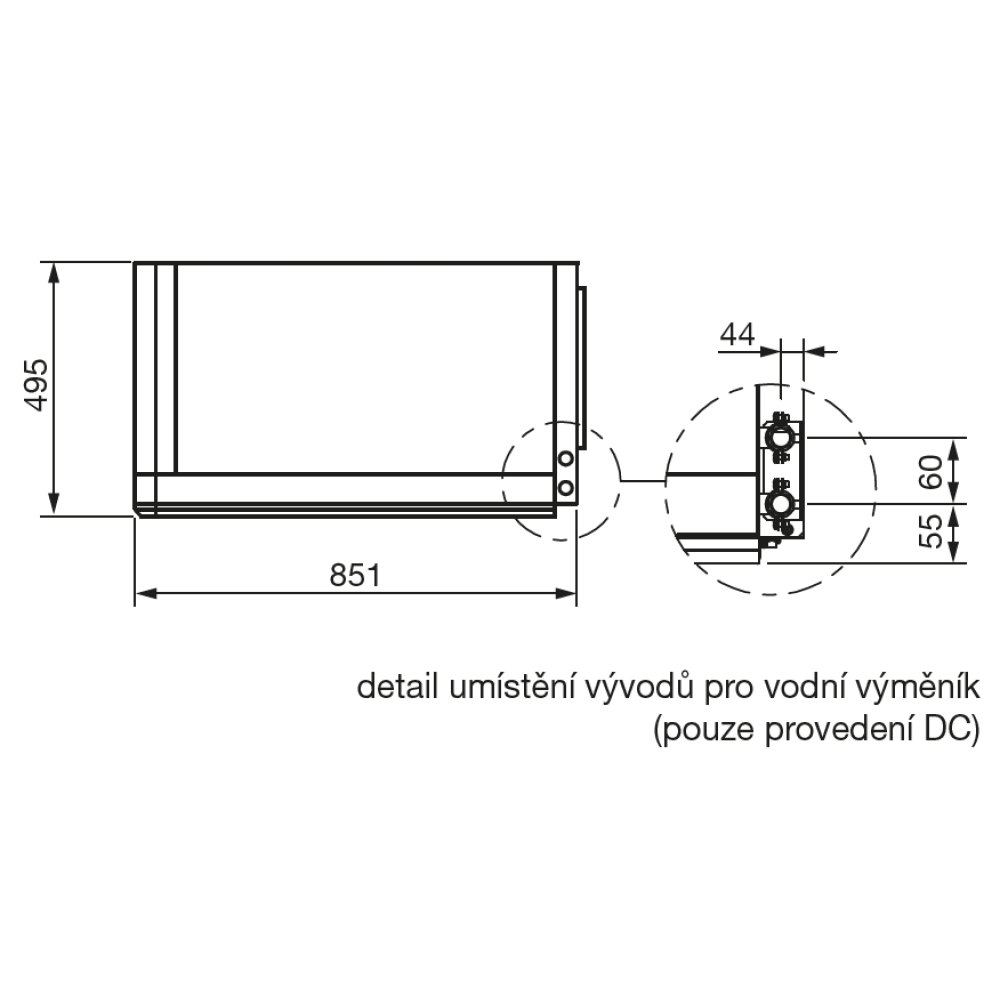

Ohrievače

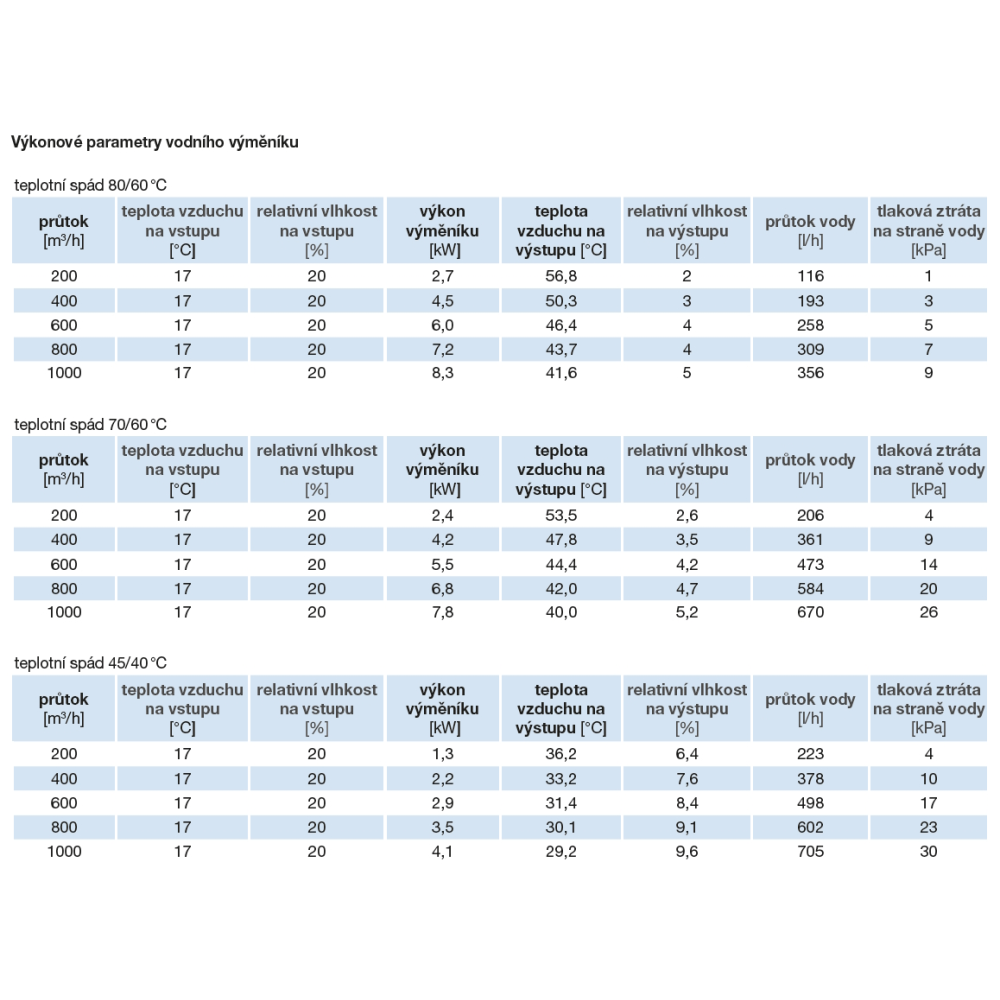

Jednotka môže byť vybavená elektrickým predohrevom a elektrickým alebo vodným predohrevom.

Motor

Motor EC je namontovaný priamo na obežné koleso ventilátora vrátane integrovanej elektronickej ochrany.

Rekuperácia

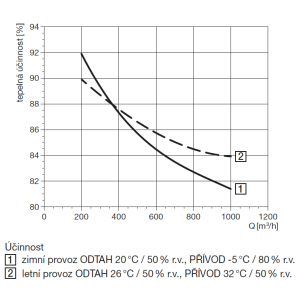

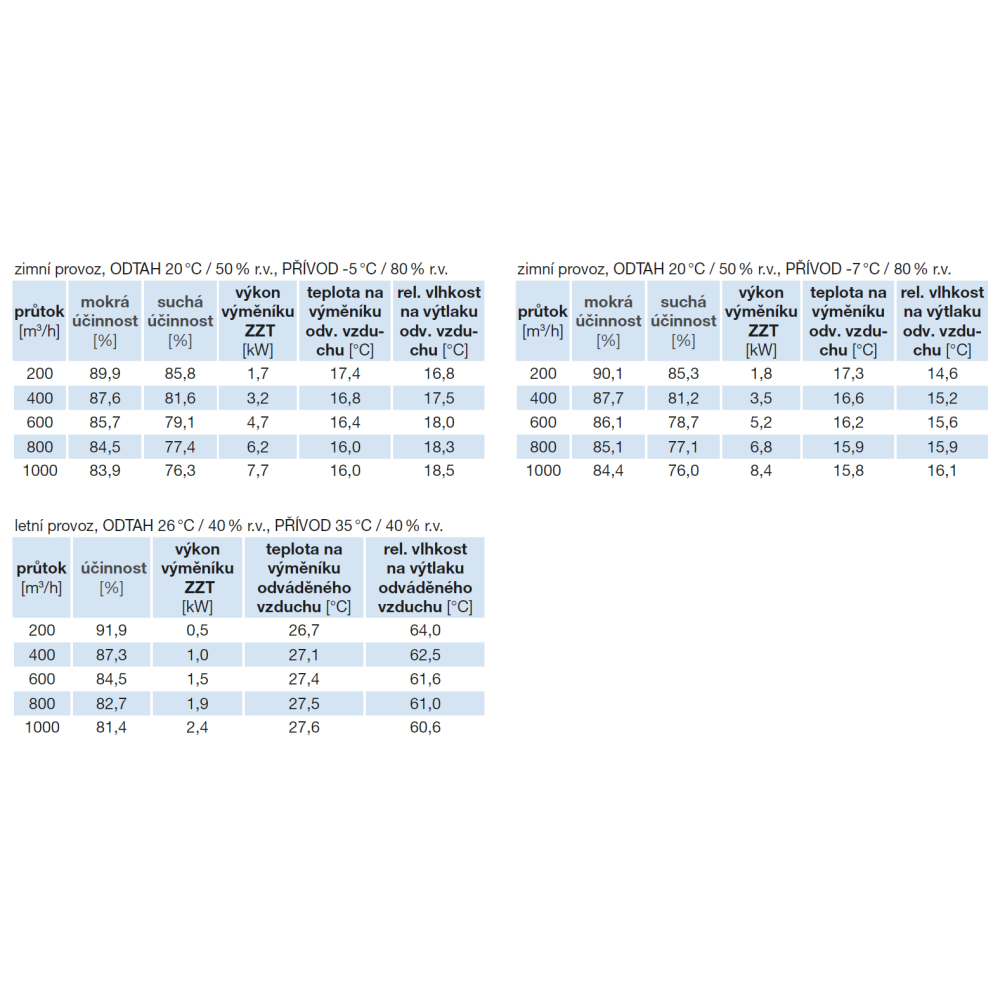

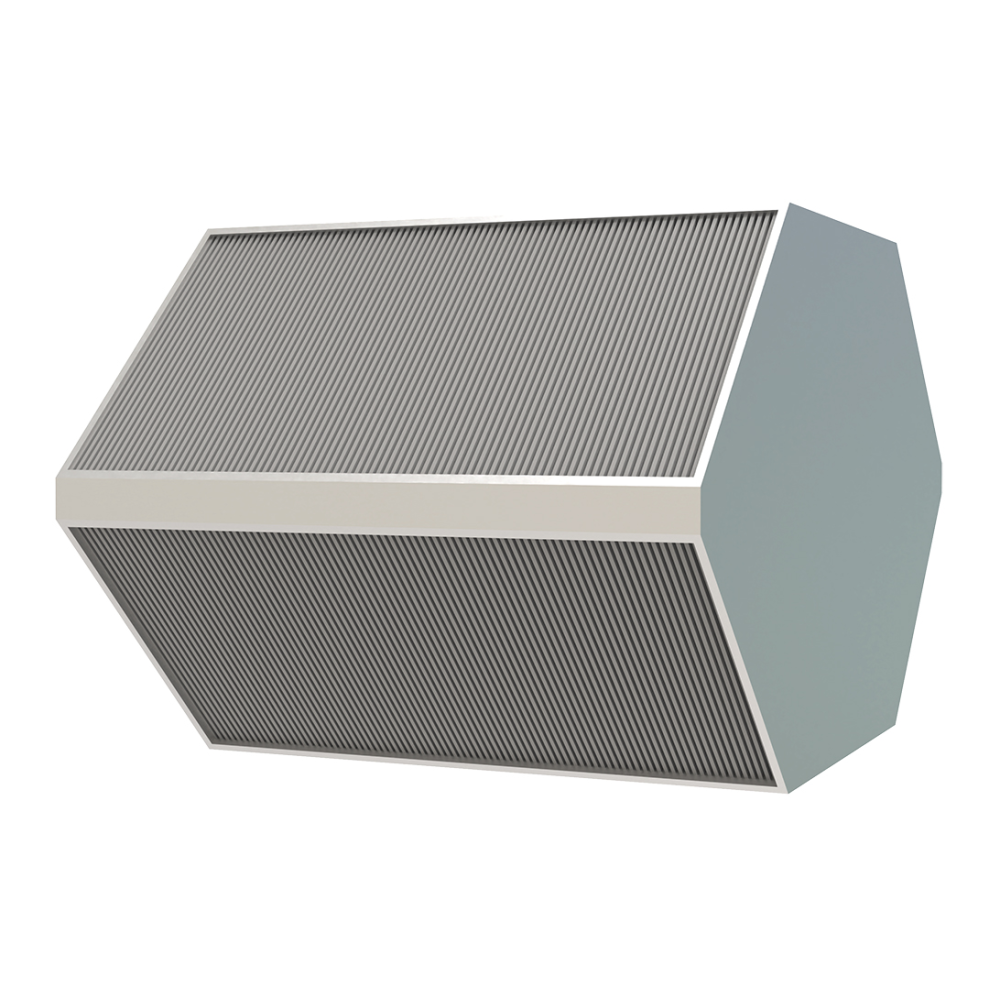

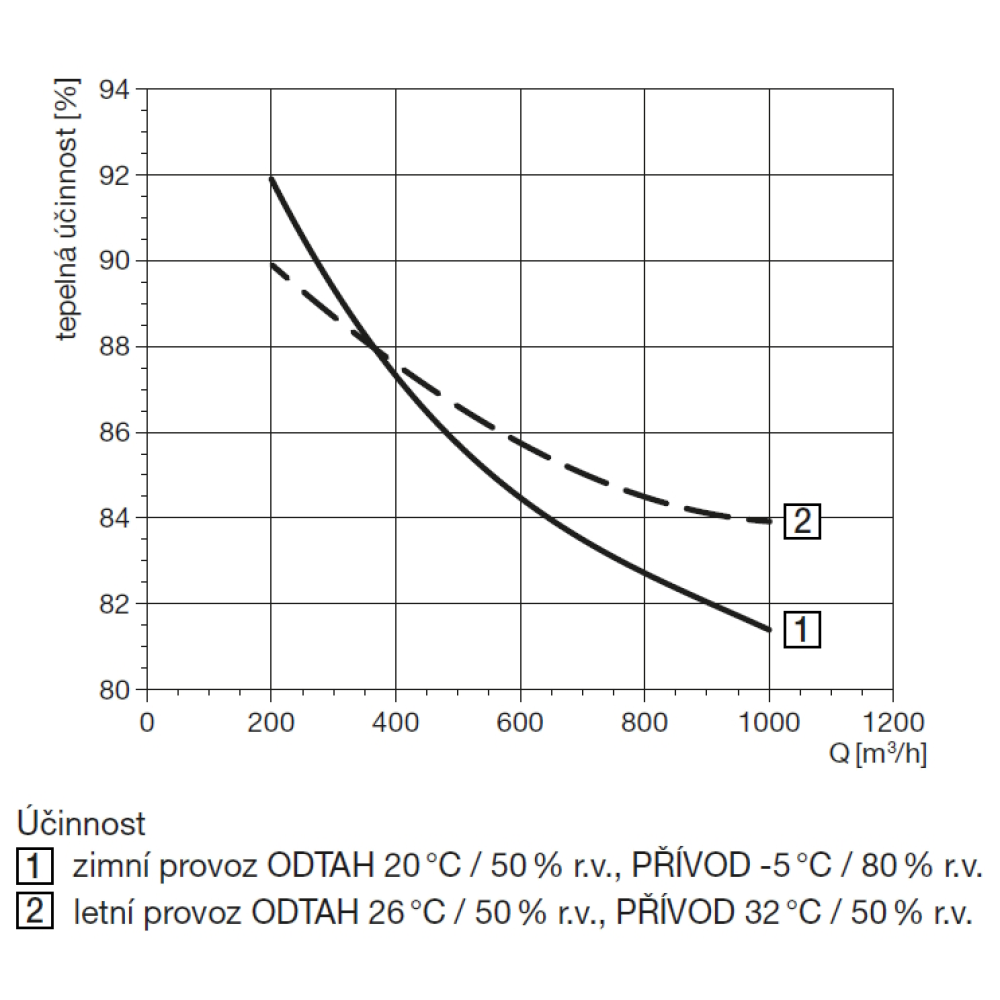

Deskový hliníkový protiprúdový výmenník tepla s vysokou účinnosťou až 92 %. Integrovaný obtokový výmenník tepla sa nachádza na strane prívodu a v prípade potreby sa aktivuje automaticky alebo manuálne. Bypass sa používa na voľné chladenie, keď je vnútorná teplota vyššia ako vonkajšia teplota.

Filtre

Hrubé filtre ISO 60% a ISO ePM1 50% (filtre G4+F7) na strane privádzaného vzduchu. Filter ISO ePM10 50% (M5) na strane odvádzaného vzduchu.

Elektrické pripojenie

Prístroj je pripojený na jednofázové napätie 230 V / 50 Hz.

Regulácia

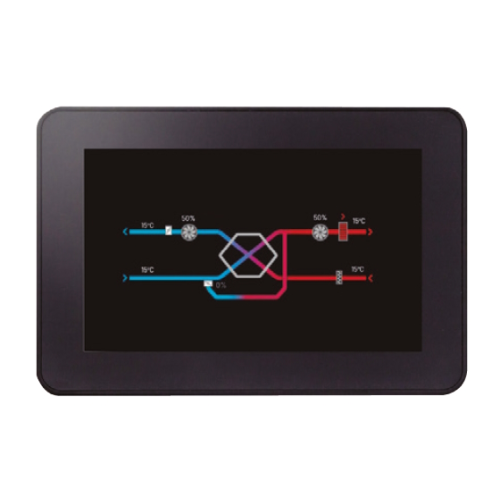

Jednotka je vybavená integrovaným regulátorom ADVANCED s dotykovým ovládačom ETD. Ovládač je potrebné objednať samostatne, nie je súčasťou dodávky jednotky. Regulátor umožňuje manuálne a automatické nastavenie prietoku vzduchu, automatickú reguláciu bypassu pre voľné chladenie a na zabezpečenie ochrany výmenníka proti zamrznutiu, reguláciu výkonu predohrevu a dohrevu, indikáciu alarmov a komunikáciu Modbus. Jeden regulátor ETD môže riadiť až 5 jednotiek (regulátor nie je súčasťou dodávky).

Montáž

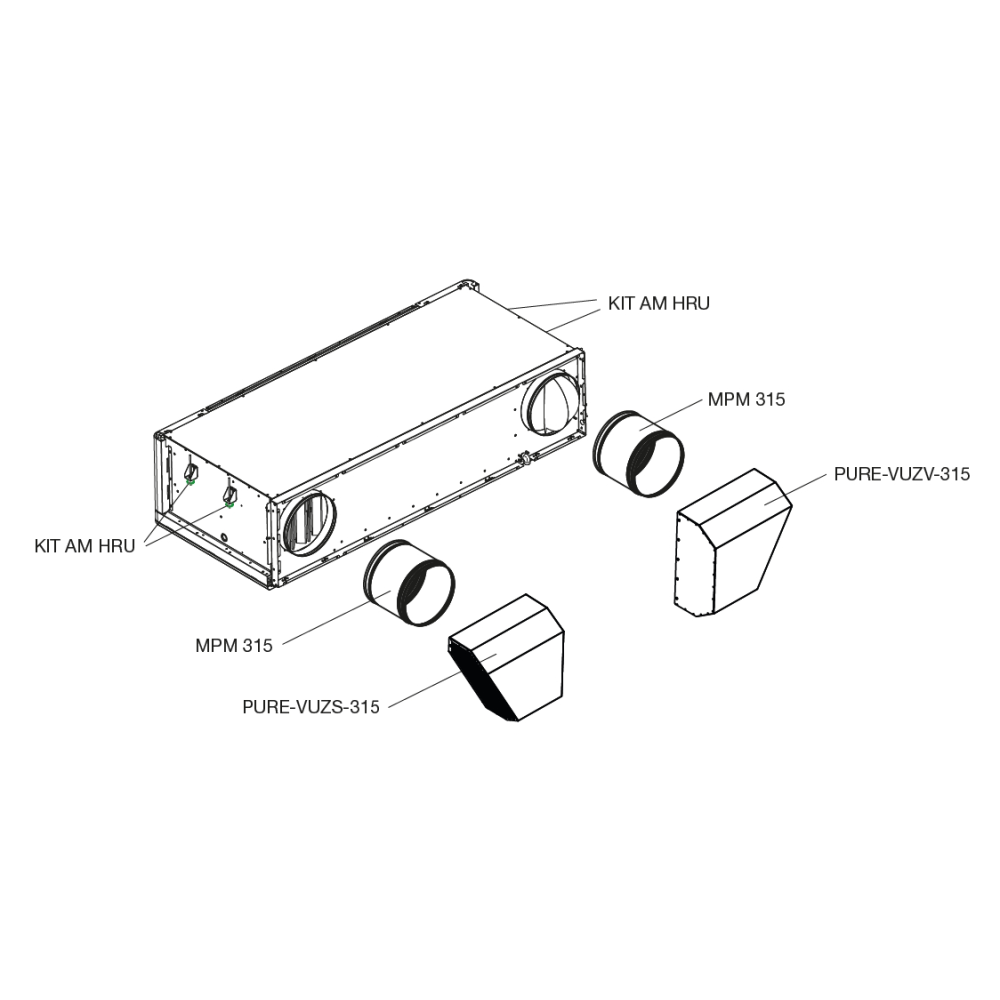

V horizontálnej polohe pod stropom. Jednotku možno inštalovať na obvodovú stenu samostatne alebo do stropu. Pre jednotku je potrebné zabezpečiť manipulačný priestor na pravidelnú kontrolu a výmenu filtrov. Ak je jednotka nainštalovaná v strope, musí byť zabezpečený prístup k prednému panelu na čistenie rekuperátora. Odvod kondenzátu zabezpečuje integrované čerpadlo bez potreby inštalácie sifónu. Potrubie HVAC pre prívod a odvod vzduchu cez obvodový plášť budovy je pripojené k pripraveným kruhovým vývodom. Inštalácia do stropu sa vykonáva prostredníctvom 4 stropných závesov, ktoré odporúčame vybaviť príslušenstvom KIT AM HRU (antivibračná súprava).

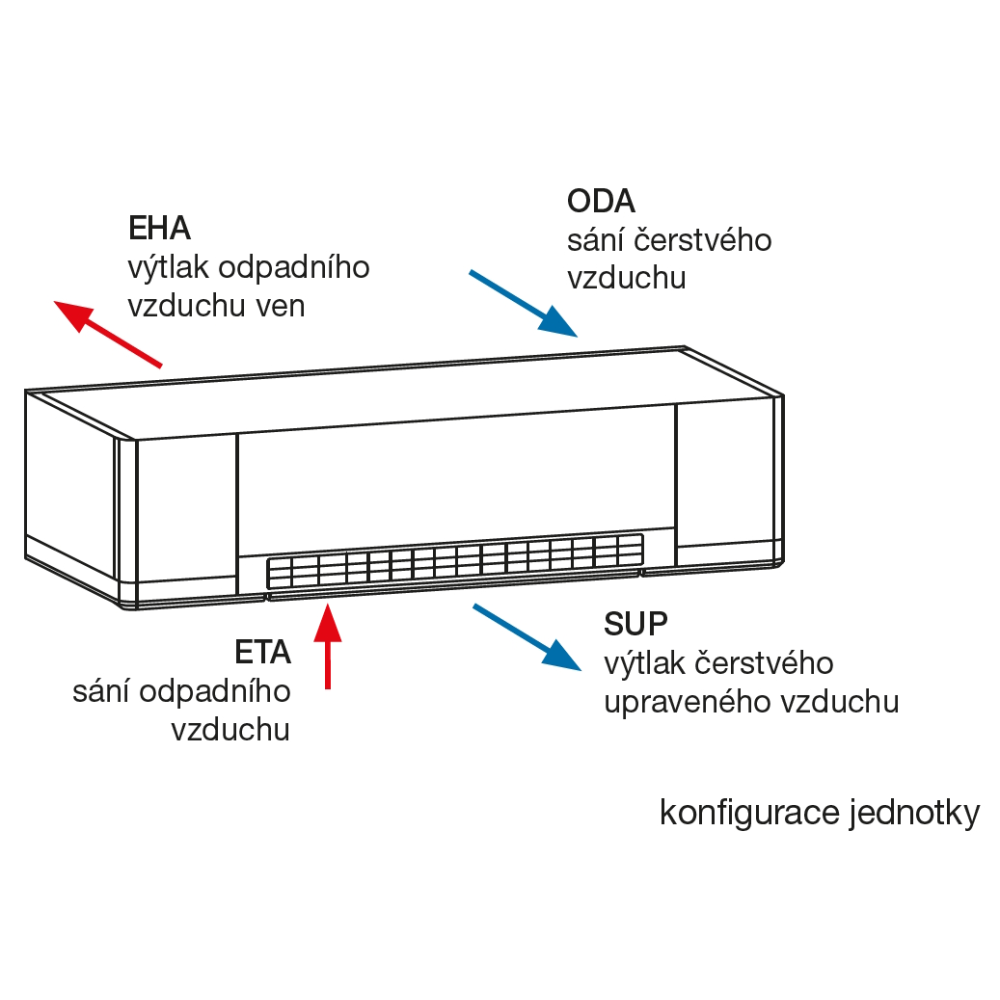

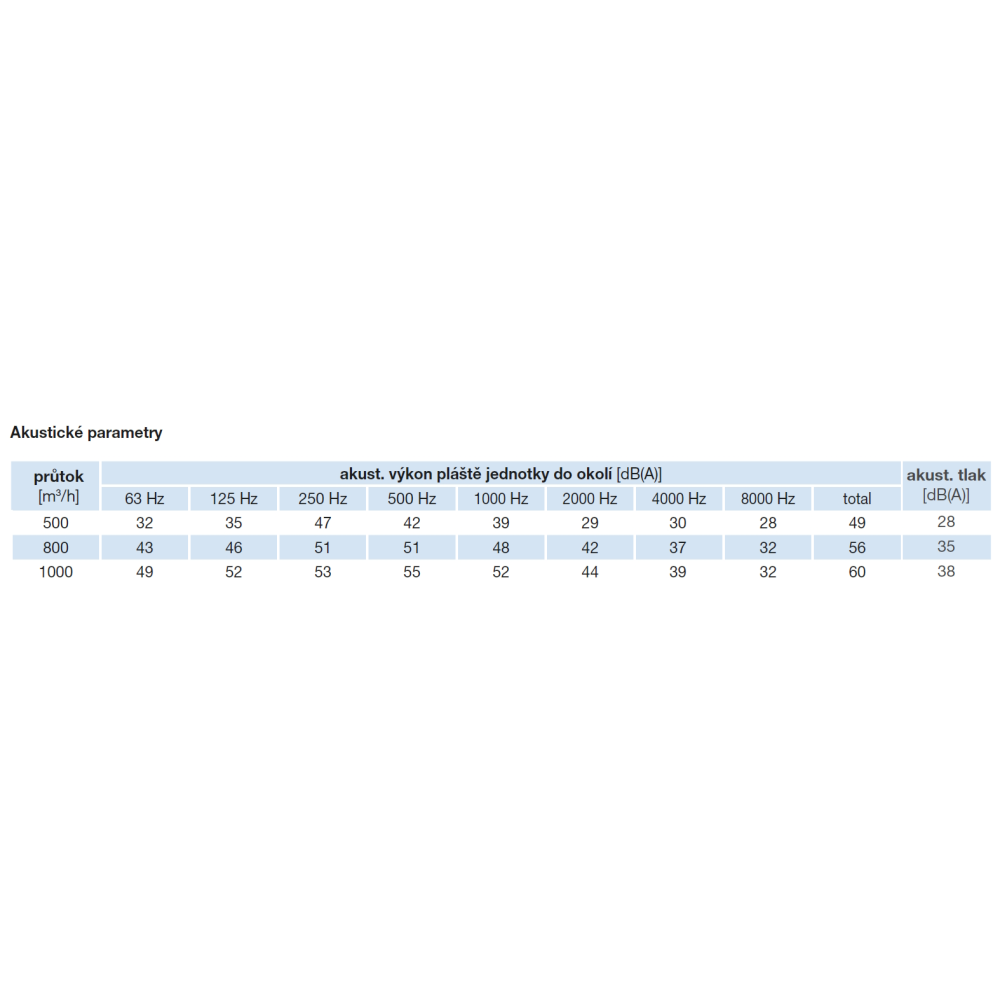

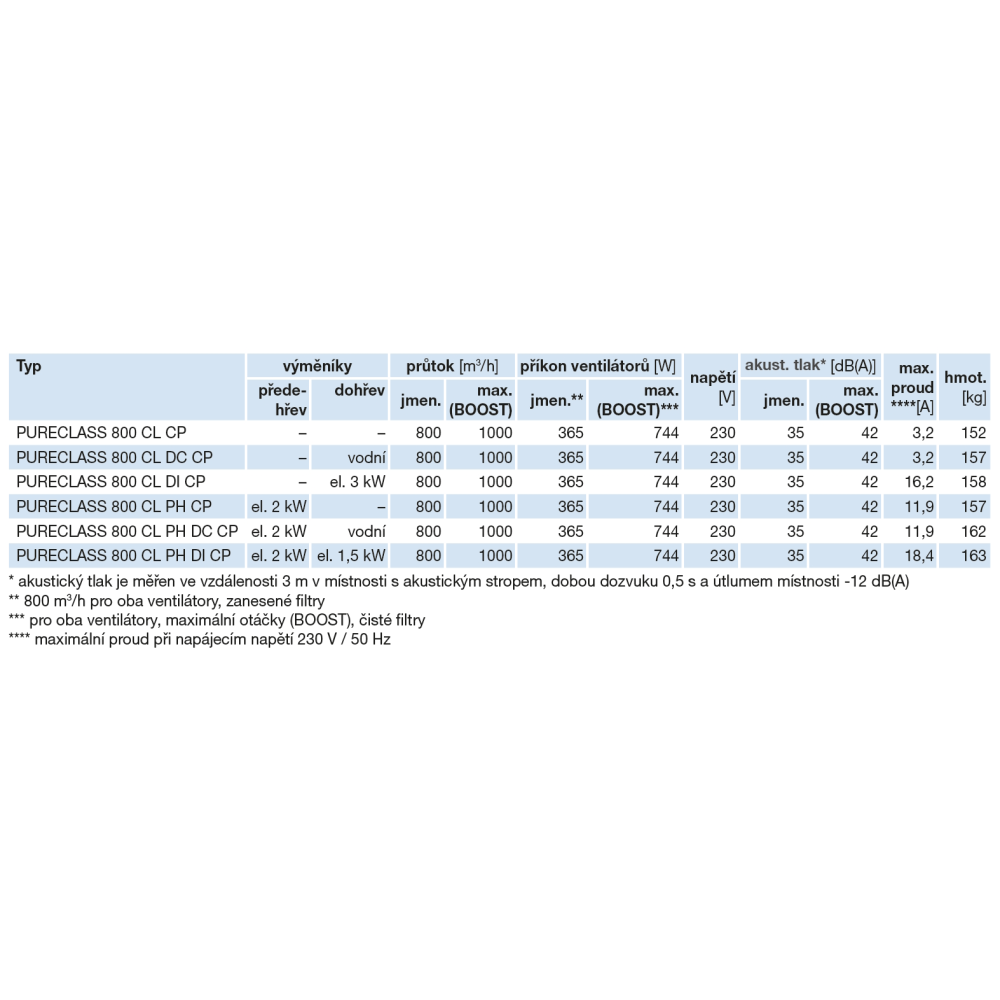

Pre inštaláciu jednotky PURECLASS 800 s príslušenstvom MPM 315 odporúčame kombináciu s fasádnymi mriežkami EDF-VUZS na strane ODA a EDF-VUZV EHA. V prípade použitia dlhšieho potrubia na strane ODA a EHA odporúčame maximálny pokles tlaku do 50 Pa pre jednotlivé potrubia na strane EHA alebo ODA vrátane vstupných a výstupných fasádnych mriežok. Pri použití potrubia na strane ODA/EHA s vyšším tlakovým spádom ako 50 Pa sa musí hladina akustického výkonu (alebo tlaku) jednotky PURECLASS zvýšiť o 3 až 5 dB(A) v porovnaní s hodnotami uvedenými v tabuľkách nižšie, v závislosti od tlakového spádu potrubia ODA/EHA.

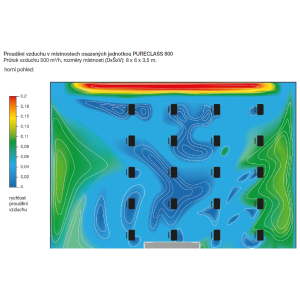

Použitie

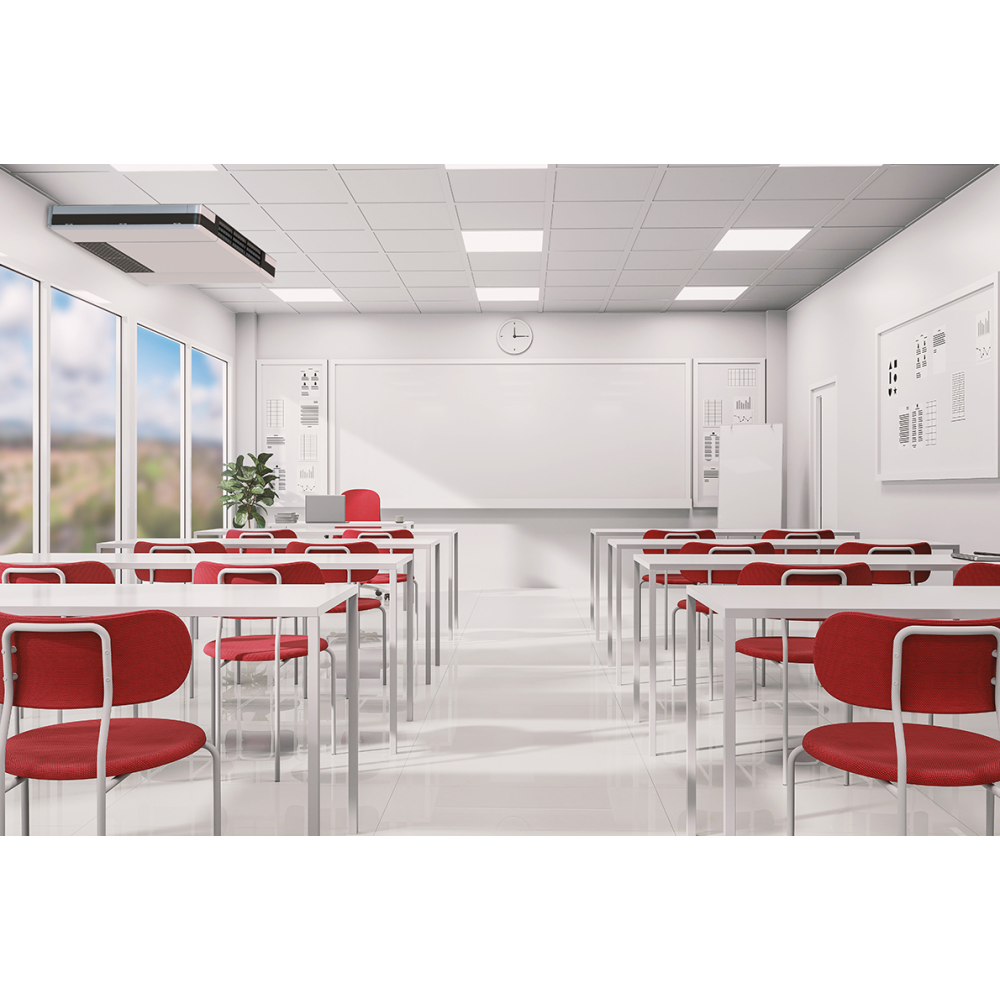

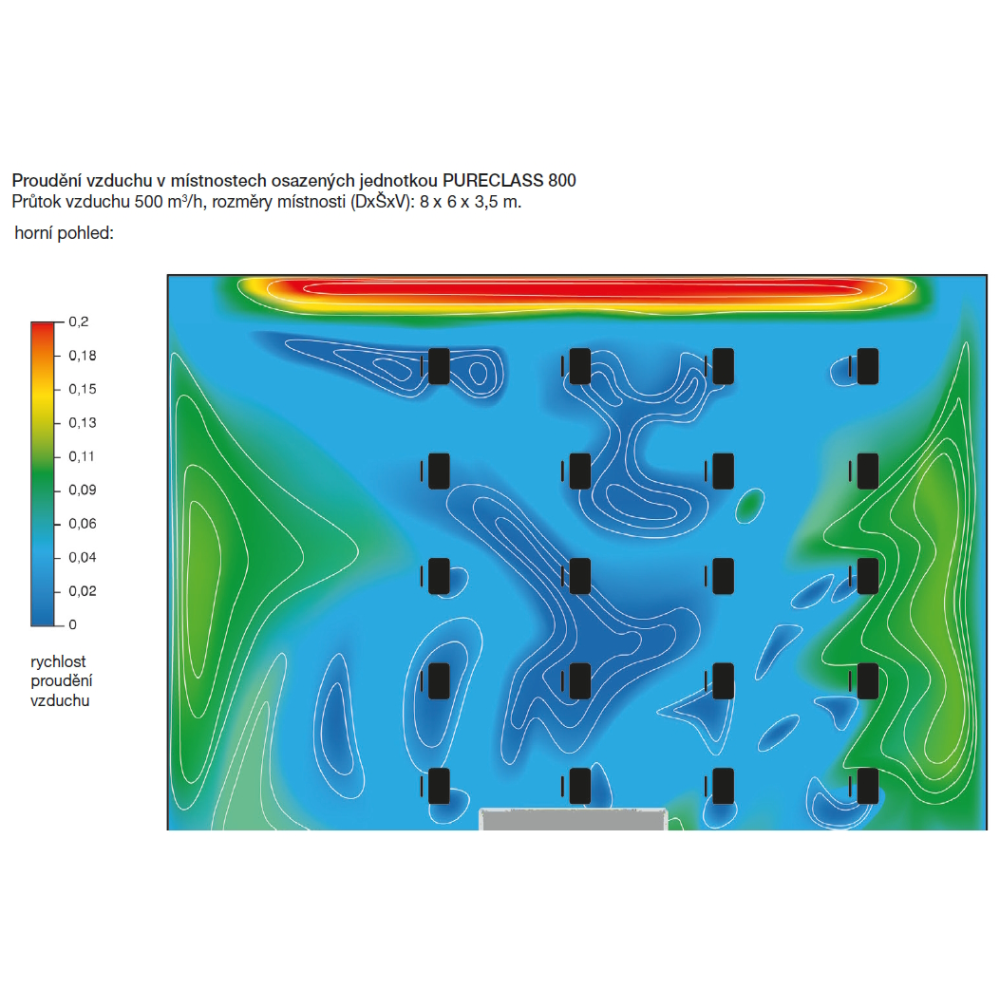

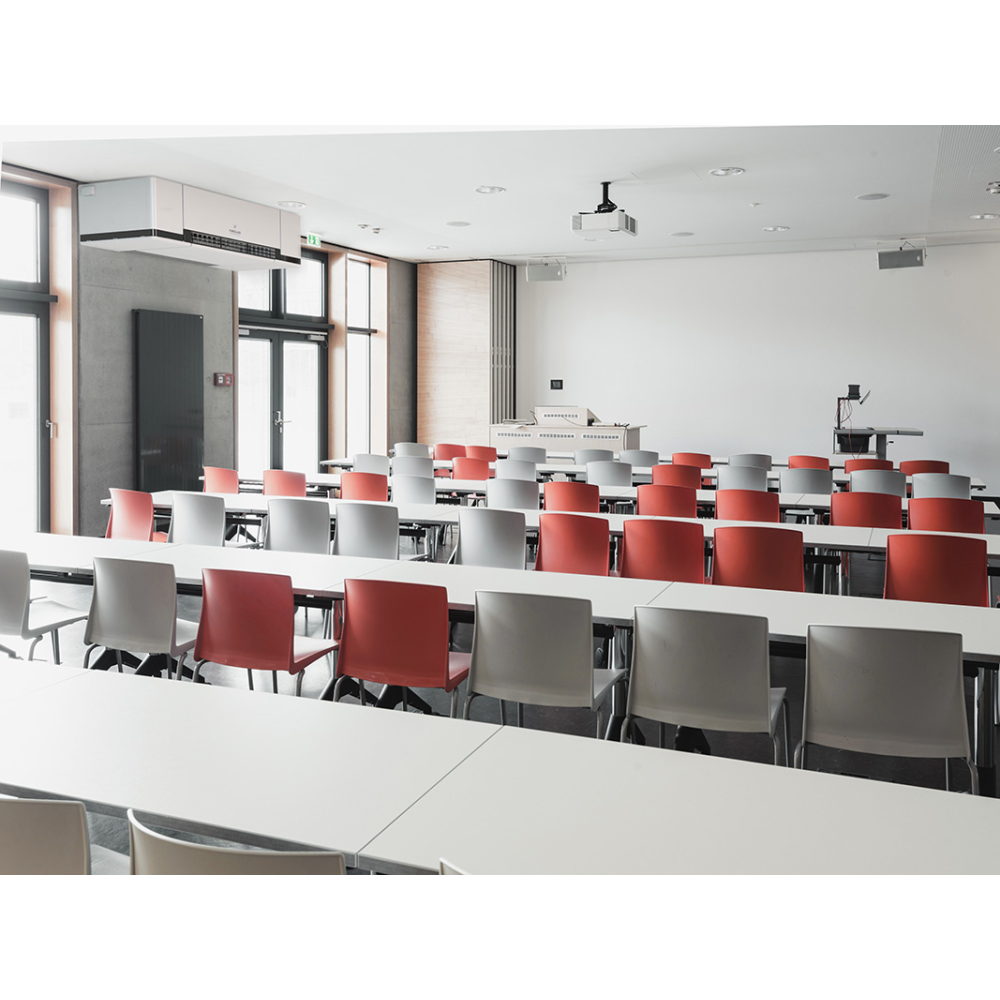

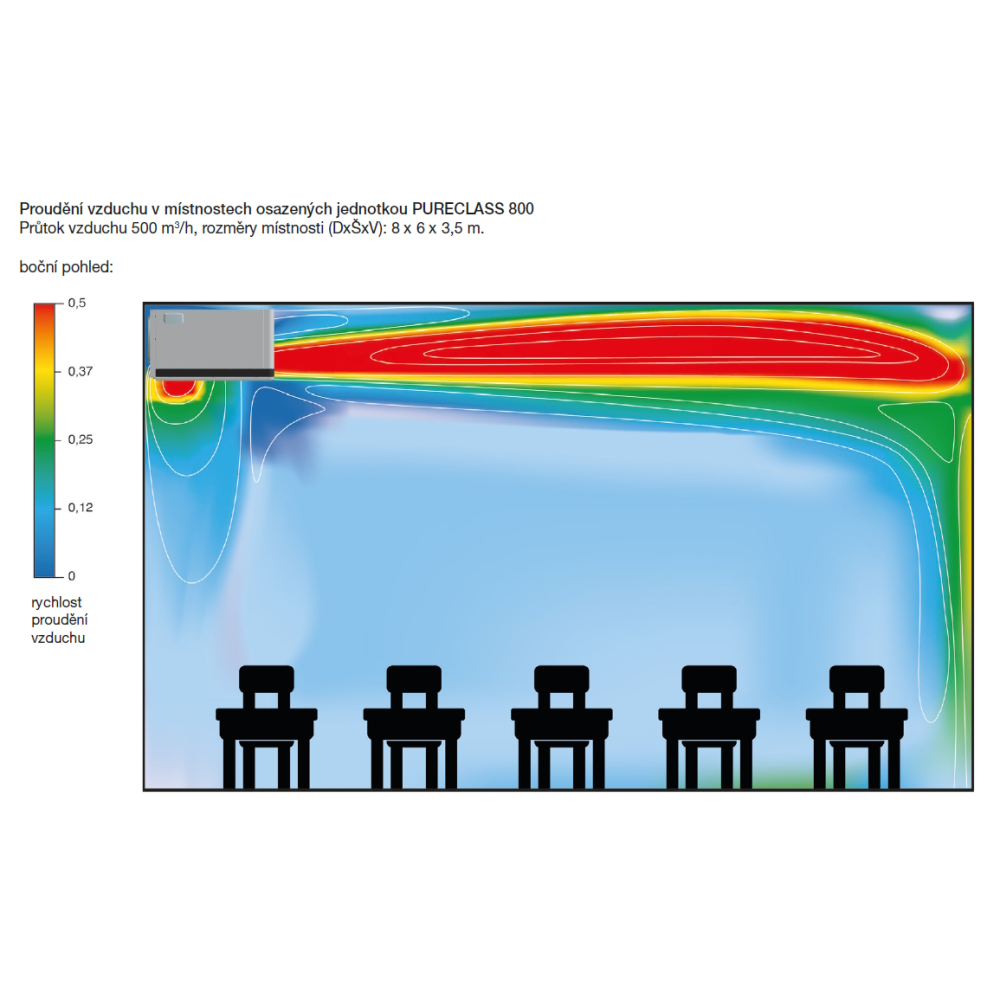

Jednotky sú určené na vetranie škôl, obchodných priestorov, kancelárií, hotelov a verejných budov. Jedinečná "bezkanálová" koncepcia zjednodušuje inštaláciu jednotky, vďaka čomu je ideálnym riešením na zlepšenie kvality vnútorného vzduchu v budovách, ktoré nemajú nainštalovaný ventilačný systém.

Príslušenstvo

- Dotykový ovládač ETD

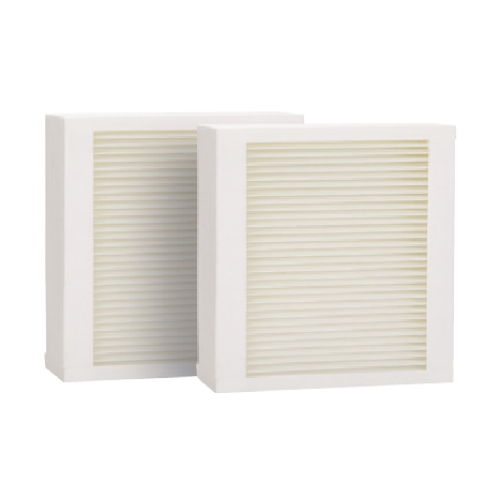

- Prívodný filter AFR-PURECLASS 800 CL M5 M5 (ePM10 50%)
- Prívodný filter AFR-PURECLASS 800 CL F9 F9 (ePM1 80%)
- Antivibračná súprava KIT AM HRU na upevnenie jednotky

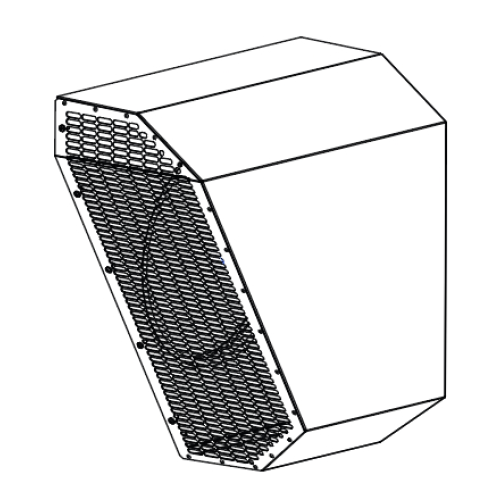

- EDF-VUZS 315 vstupná fasádna mriežka

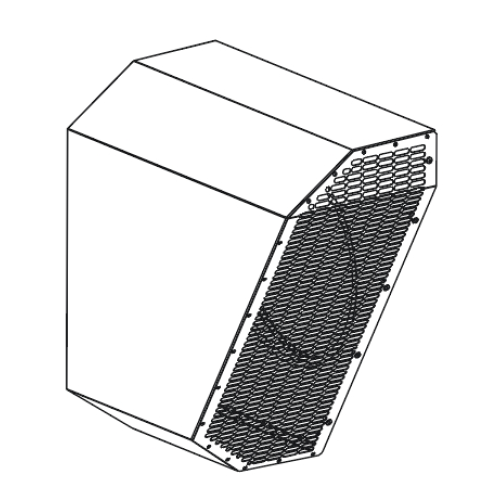

- EDF-VUZV 315 výstupná fasádna mriežka

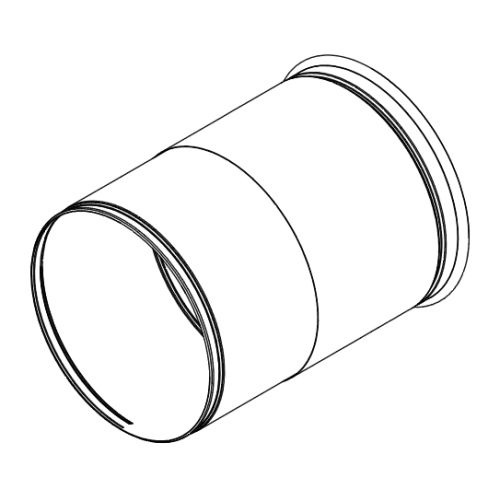

- MPM 315 teleskopická rúra
