NASHIRA 200 S rezidenčná vzduchotechnická jednotka

Skriňa

je z odolného EPP s vysokou hustotou. Čelný kovový panel je upravený bielou práškovou farbou. Pripojovacie kruhové hrdlá sú Ø 125 mm (NASHIRA 150 S) alebo 160 mm (NASHIRA 200 S) s možnosťou ich pretočenia do bočných strán jednotky. Hrdlá sú vybavené dvojbritým tesnením. Revízny prístup je zo spodnej strany jednotky.

Ventilátory

Na výtlaku a saní sú osadené radiálne ventilátory s dopredu zahnutými lopatkami.

Motory

sú jednofázové EC 230 V/50 Hz.

Rekuperácia

Protiprúdový doskový výmenník je z plastu, účinnosť až 94 %. NASHIRA S E je s protiprúdovým entalpickým výmenníkom s tepelnou účinnosťou až 90 %, prenos vlhkosti až 78 %. Výmenník je prístupný po demontáži čelnej steny jednotky. Pre letnú prevádzku je jednotka vybavená by-passom výmenníka.

Filter

Štandardne je na saní čerstvého a odpadného vzduchu osadený filter G4 (ISO coarse 65%). Ako príslušenstvo je možné na saní čerstvého vzduchu dodať filtre M5, F7, F9, CA (filter s aktívnym uhlím).

Regulácia

Jednotka je v základnej verzii vybavená reguláciou na konštantný prietok. Ďalej je vybavená 2 teplotno-vlhkostnými a 2 teplotnými snímačmi, na základe ktorých môže pracovať v automatickom režime bez nutnosti zásahu používateľa. Nástenný ovládač umožňuje nastavenie intenzity vetrania, manuálne ovládanie by-passu, aktiváciu automatického režimu a signalizuje zanesenie filtrov. Ako príslušenstvo je možné dodať súpravu pre bezdrôtové ovládanie. Ďalšie nastavenia jednotky sa vykonávajú pomocou DIP prepínačov a potenciometrov na riadiacej doske ovládača po odstránení predného krytu. Jednotku je možné ovládať aj na diaľku pomocou mobilnej aplikácie alebo webového rozhrania (vyžaduje sa modul SPCM Lite M), cez Modbus alebo externým signálom 0–10 V. Jednotka má na doske kontakt na aktiváciu funkcie BOOST s prednastaveným dobehom na 10 minút. Inú dobu dobehu je možné nastaviť pomocou protokolu Modbus.

Elektrické pripojenie

Z jednotky je vyvedený trojžilový napájací kábel 230 V / 50 Hz, ktorý nie je ukončený vidlicou (pripojenie do krabice).

Montáž

Jednotka je určená na horizontálnu montáž pod strop do vnútorných priestorov. Požadovaná teplota okolia je minimálne 12 °C. Jednotka musí byť namontovaná tak, aby bol zabezpečený dostatok priestoru pre demontáž čela jednotky, výmenu filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým pachovým uzáverom a pre vykonávanie periodických revízií elektroinštalácie. V prípade montáže jednotky nad podhľad je nutný revízny otvor pre obsluhu.

Hluk

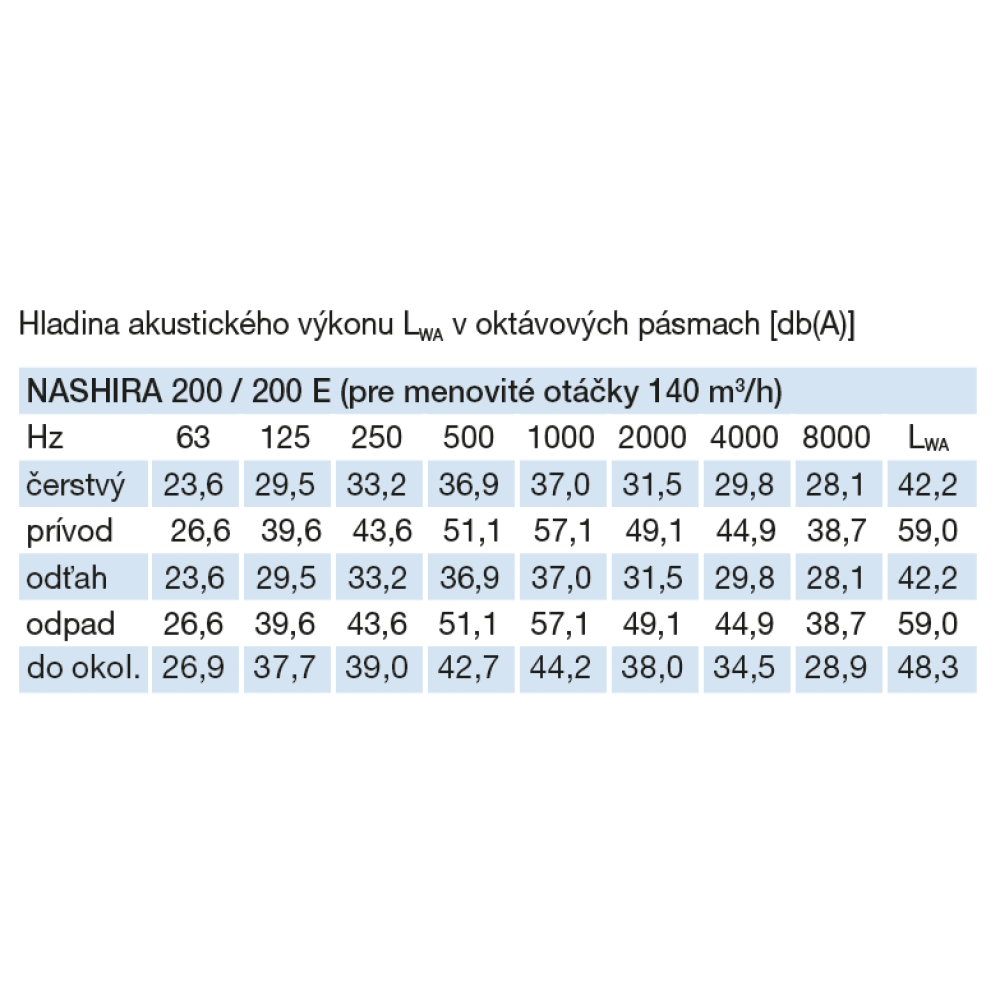

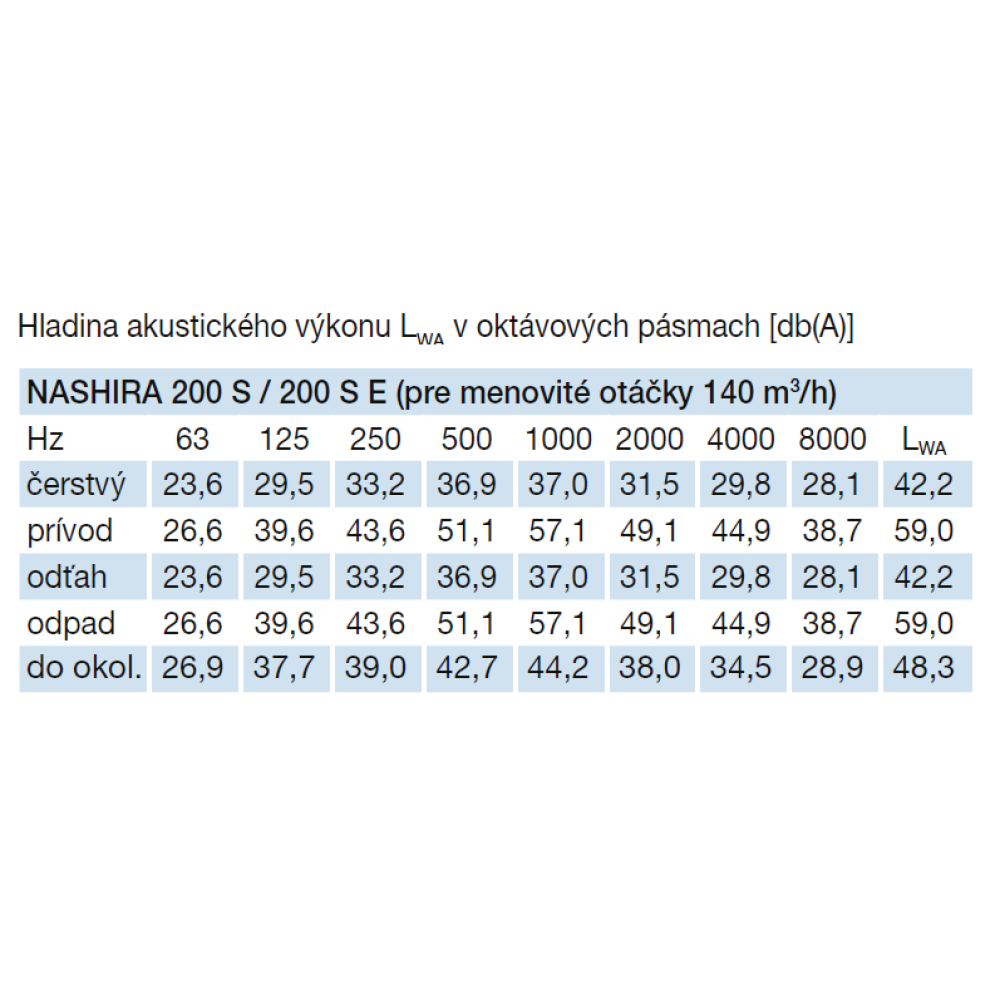

V tabuľkách je uvedená hladina akustického výkonu na hrdlách a plášti.

Pokyny

Jednotka nie je vybavená vlastným ohrievačom. V prípade požiadavky na dohrev prívodného vzduchu môžete použiť naše potrubné ohrievače MBE a MBW s vhodnými regulačnými prvkami. Jednotky s entalpickým výmenníkom môžu byť pri dodržaní predpísaných podmienok (ext. T > -4 °C, int. T<22 °C, r.v.<60 %) bez odvodu kondenzátu.

Informácie

Malá jednotka určená do bytovej výstavby alebo rodinných domov. Vyznačuje sa jednoduchou montážou, minimálnymi nárokmi na ovládanie a údržbu a veľmi úspornou prevádzkou.
