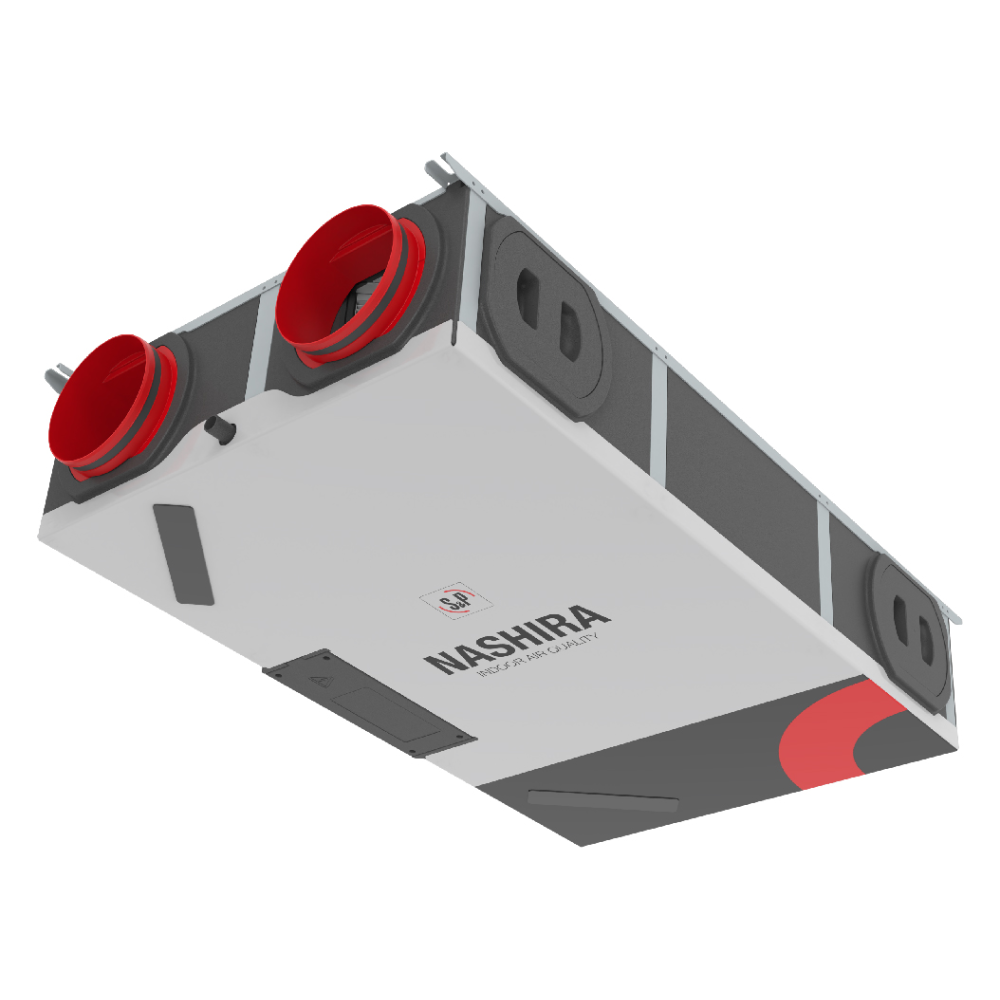

NASHIRA 150 vetracia jednotka s rekuperáciou tepla

Skriňa

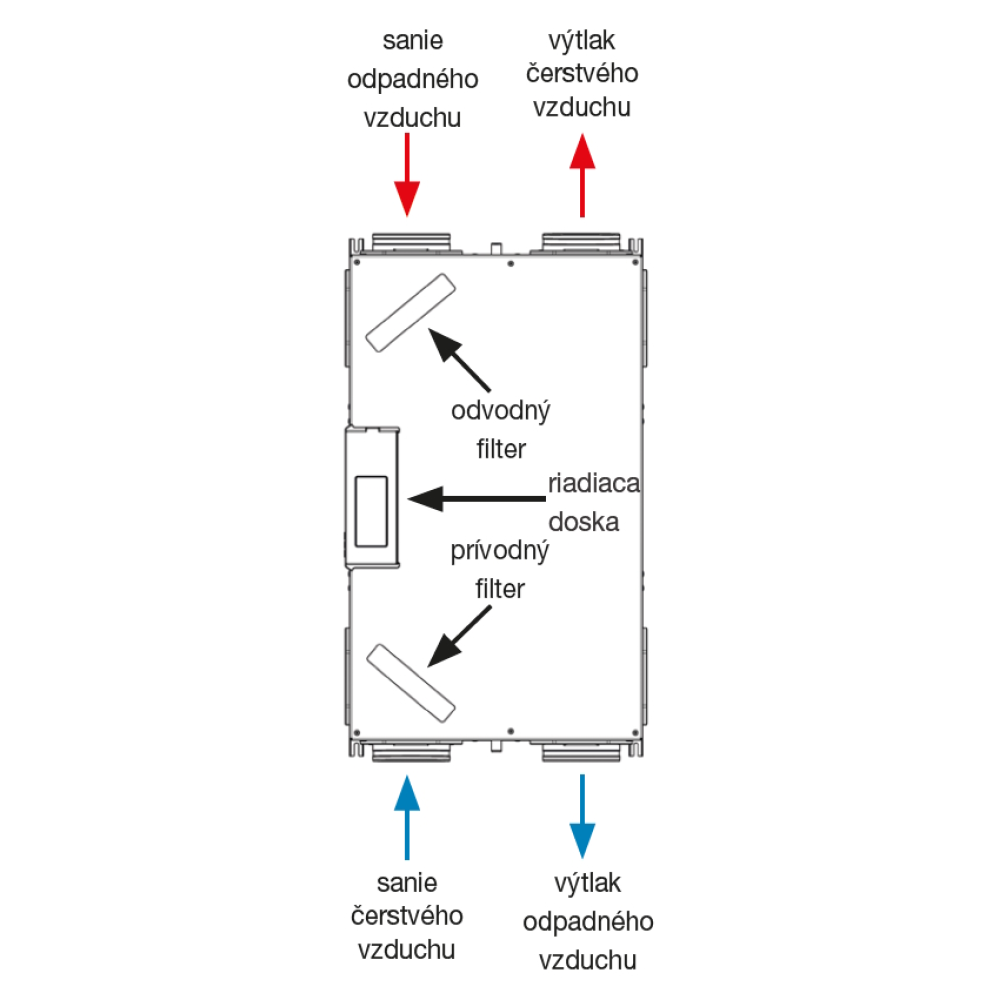

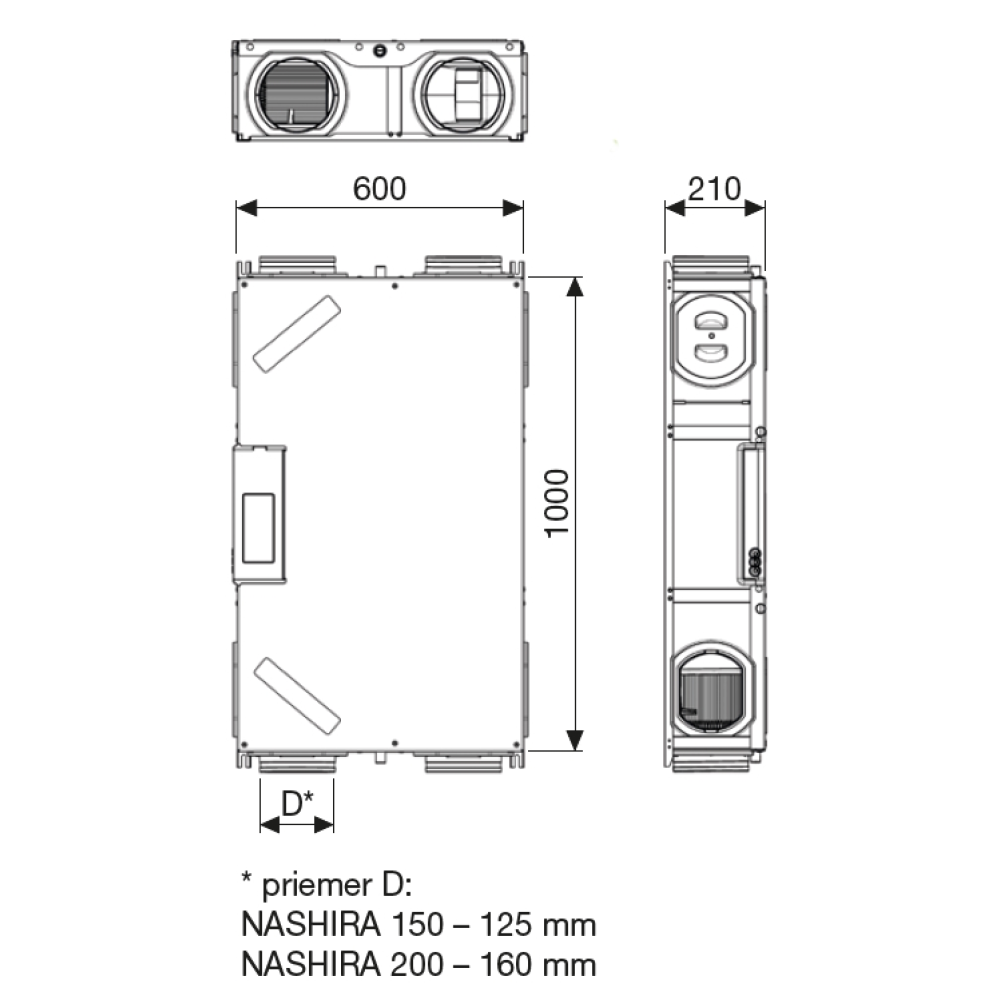

je z odolného EPP s vysokou hustotou. Čelný kovový panel je upravený bielou práškovou farbou. Pripojovacie kruhové hrdlá sú Ø 125 mm (NASHIRA 150) alebo 160 mm (NASHIRA 200) s možnosťou ich pretočenia do bočných strán jednotky. Hrdlá sú vybavené dvojbritým tesnením. Revízny prístup je zo spodnej strany jednotky.

Ventilátory

Na výtlaku a saní sú osadené radiálne ventilátory s dozadu zahnutými lopatkami.

Motory

sú jednofázové EC 230 V/50 Hz.

Rekuperácia

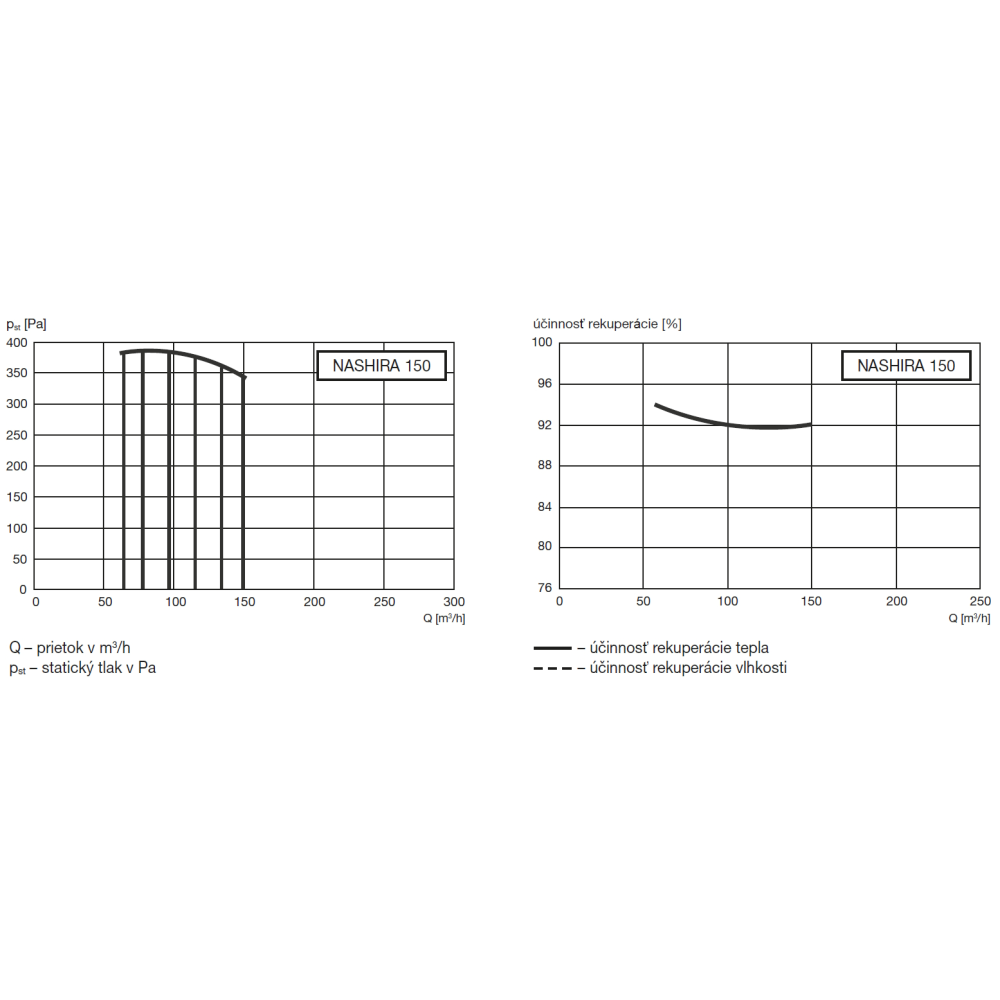

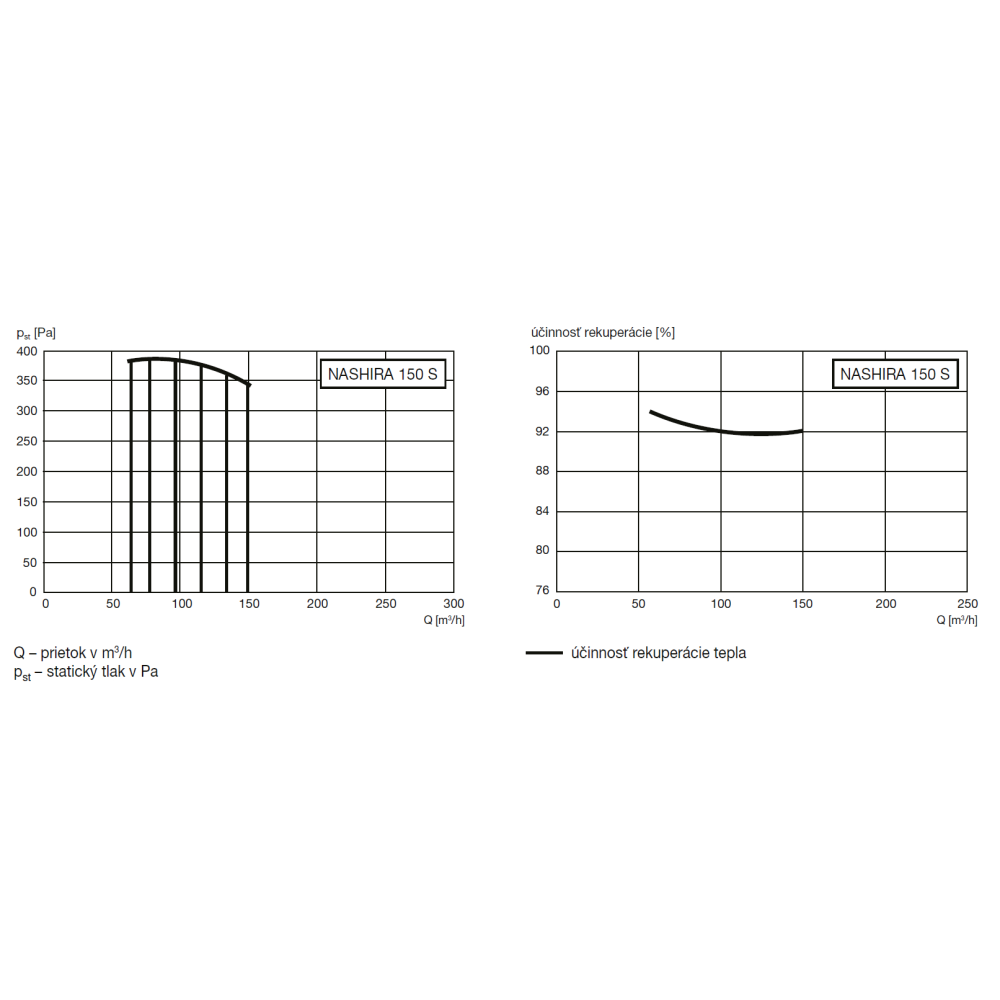

Protiprúdový doskový výmenník je z hliníka, účinnosť až 94 %. NASHIRA E je s protiprúdovým entalpickým výmenníkom s tepelnou účinnosťou až 90 %, prenos vlhkosti až 78 %. Výmenník je prístupný po demontáži čelnej steny jednotky. Pre letnú prevádzku je jednotka vybavená by-passom výmenníka.

Filter

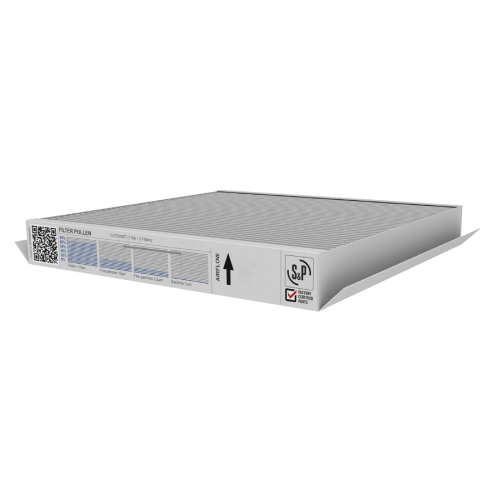

Štandardne je na saní čerstvého a odpadného vzduchu osadený filter G4 (ISO coarse 65%). Ako príslušenstvo je možné na saní čerstvého vzduchu dodať filtre M5, F7, F9, CA (filter s aktívnym uhlím).

Regulácia

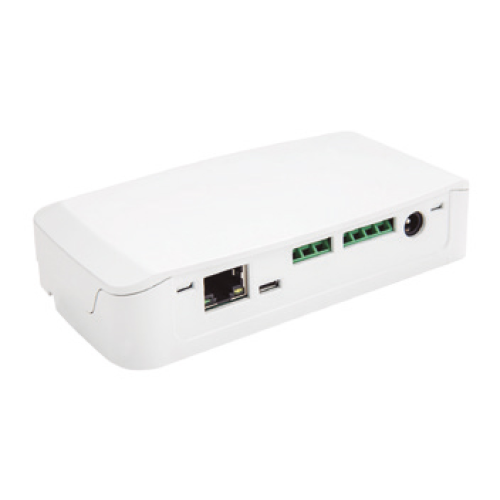

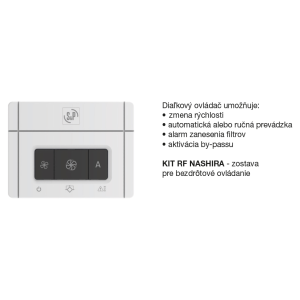

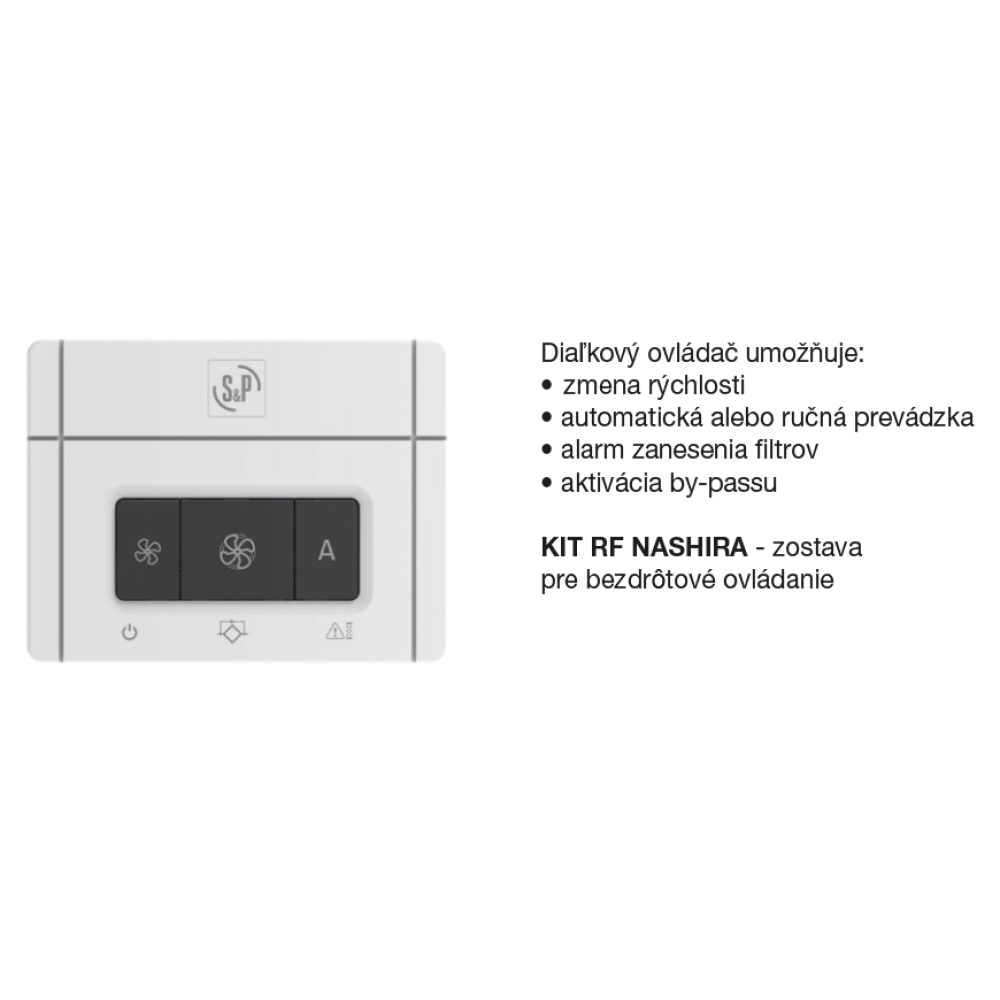

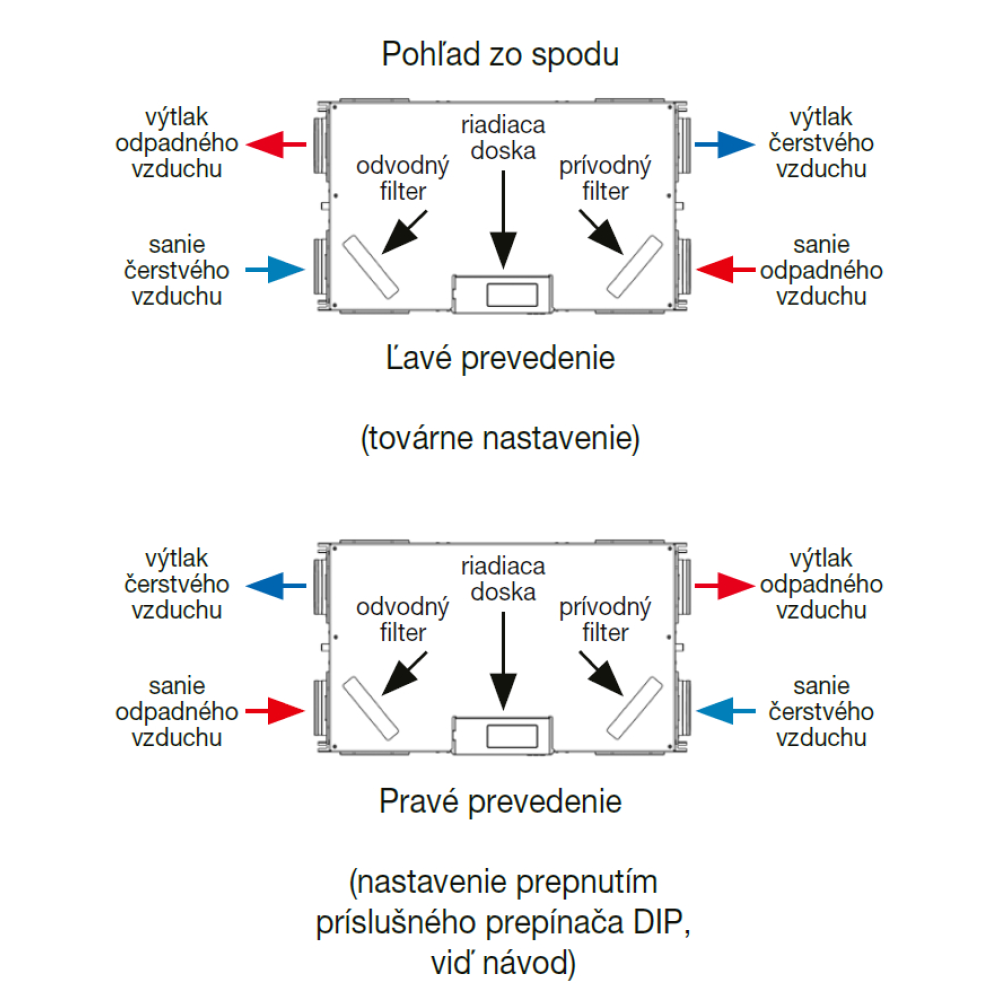

Jednotka je vybavená 4 teplotnými snímačmi a jedným snímačom relatívnej vlhkosti, na základe, ktorého môže jednotka pracovať v autonómnom režime bez nutnosti zásahu užívateľa. Diaľkový ovládač umožňuje nastavenie otáčok ventilátorov, manuálne ovládanie by-passu, aktiváciu automatickej prevádzky a signalizáciu zanesenia filtrov. Ako príslušenstvo je možné dodať zostavu pre bezdrôtové ovládanie. Ďalšie nastavenie jednotky sa vykonáva pomocou DIP prepínačov a potenciometrov na riadiacej doske ovládača po demontáži predného krytu. Jednotku je možné taktiež riadiť pomocou mobilnej alebo webovej aplikácie (platforma Connectair), cez Modbus alebo externým signálom 0-10 V. Jednotka má na doske kontakt pre aktiváciu funkcie BOOST. Parametre funkcie BOOST sa dajú nastaviť pomocou protokolu Modbus.

Elektrické pripojenie

Z jednotky je vyvedený trojžilový napájací kábel 230 V / 50 Hz, ktorý nie je ukončený vidlicou (pripojenie do krabice).

Montáž

Jednotka je určená na horizontálnu montáž pod strop do vnútorných priestorov. Požadovaná teplota okolia je minimálne 12 °C. Jednotka musí byť namontovaná tak, aby bol zabezpečený dostatok priestoru pre demontáž čela jednotky, výmenu filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým pachovým uzáverom a pre vykonávanie periodických revízií elektroinštalácie. V prípade montáže jednotky nad podhľad je nutný revízny otvor pre obsluhu.

Hluk

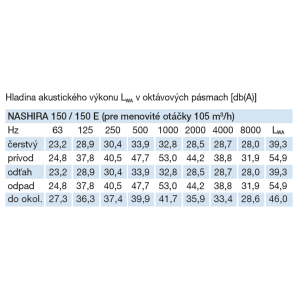

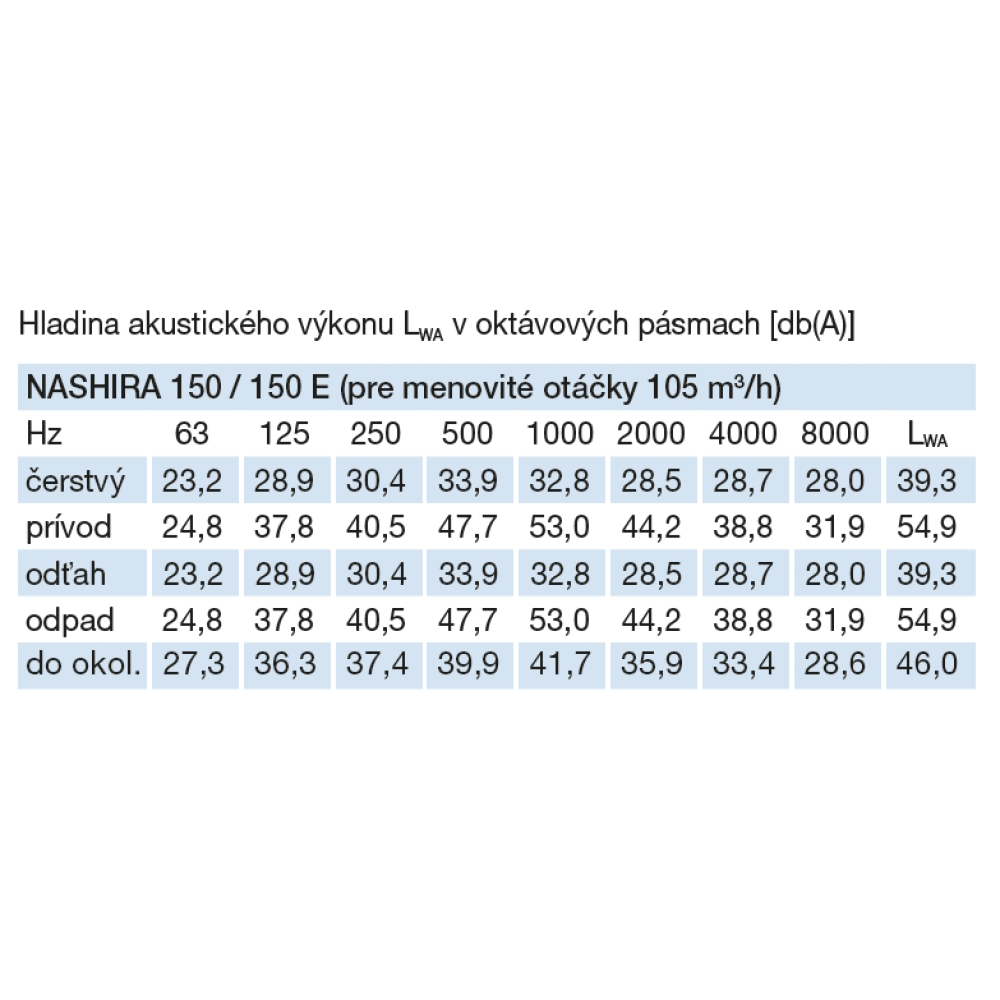

V tabuľkách je uvedená hladina akustického výkonu na hrdlách a plášti.

Pokyny

Jednotka nie je vybavená vlastným ohrievačom. V prípade požiadavky na dohrev prívodného vzduchu môžete použiť naše potrubné ohrievače MBE a MBW s vhodnými regulačnými prvkami. Jednotky s entalpickým výmenníkom môžu byť pri dodržaní predpísaných podmienok (ext. T > -4 °C, int. T<22 °C, r.v.<60 %) bez odvodu kondenzátu.

Informácie

Malá jednotka určená do bytovej výstavby alebo rodinných domov. Vyznačuje sa jednoduchou montážou, minimálnymi nárokmi na ovládanie a údržbu a veľmi úspornou prevádzkou.
