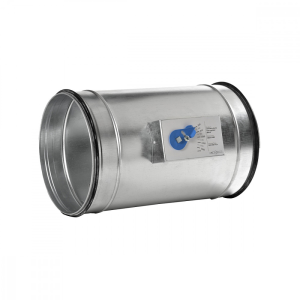

MVF 160 Regulátor konštantného prietoku Varioflow

Regulátory konštantného prietoku pre kruhové potrubia na automatickú reguláciu prietoku vzduchu pre prívod a odvod.

Viac informácií

B2B prístup pre firemných zákazníkov - informujte sa na podmínky

154,63 € bez DPH

190,19 € s DPH

Dostupnosť: na vyžiadanie [19.8.2025, 16:12] Aktualizácia

Pridať do projektu

Tovar nie je možné objednať cez internet.
Kontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky

Pridať do projektu

Kód produktu: BR320100040

Popis produktov

Regulátor konštantného prietoku pre kruhové potrubia MVF sa používa na automatickú reguláciu prietoku privádzaného a odvádzaného vzduchu. Zabezpečuje konštantnú hodnotu prietoku vzduchu bez ohľadu na tlakové podmienky v potrubnej sieti.

- pre prívod aj odvod
- jednoduchá konštrukcia
- dobré regulačné vlastnosti
- jednoduché nastavenie veľkých inštalácií
- nízka hlučnosť

Konštrukcia

Regulátor prietoku je vyrobený z pozinkovaného oceľového plechu. Prevádzková teplota -20° až +70 °C. Regulačné zariadenie je pevne nastavené na požadovaný prietok. Pri zvýšení prietoku vzduchu sa zvýši tlakový rozdiel v regulátore a klapka sa uzavrie, čím sa zmenší prietokový prierez ventilu. To spôsobí pokles prietoku späť na pôvodnú hodnotu.

Varianty

MVF - štandardná verzia
MVF-I - verzia s 50 mm hrubou akustickou izoláciou

Významné vlastnosti

Pri projektovaní a inštalácii je potrebné dbať na to, aby tlak v potrubí neprekročil 1000 Pa a aby minimálna tlaková strata zodpovedala strate uvedenej v tabuľke. V opačnom prípade nebude regulátor plniť svoju funkciu a môže byť zdrojom hluku.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (192.88 kB)
