MBE-AFP 125/0,8 aktívna protimrazová ochrana

Skriňa

• je štandardne z galvanizovaného plechu bez izolácie
• skriňa obsahuje svorkovnicu a riadiacu elektronickú jednotku s dvoma teplotnými snímačmi
• určené pre jednotky EHR 140, 280, 300, 325 a 480, DOMEO 210, IDEO 325, 450 a ďalšie
• vykurovacie tyče sú z nerezovej ocele
• vybavená bezpečnostnou mriežkou na vstupe aj výstupe

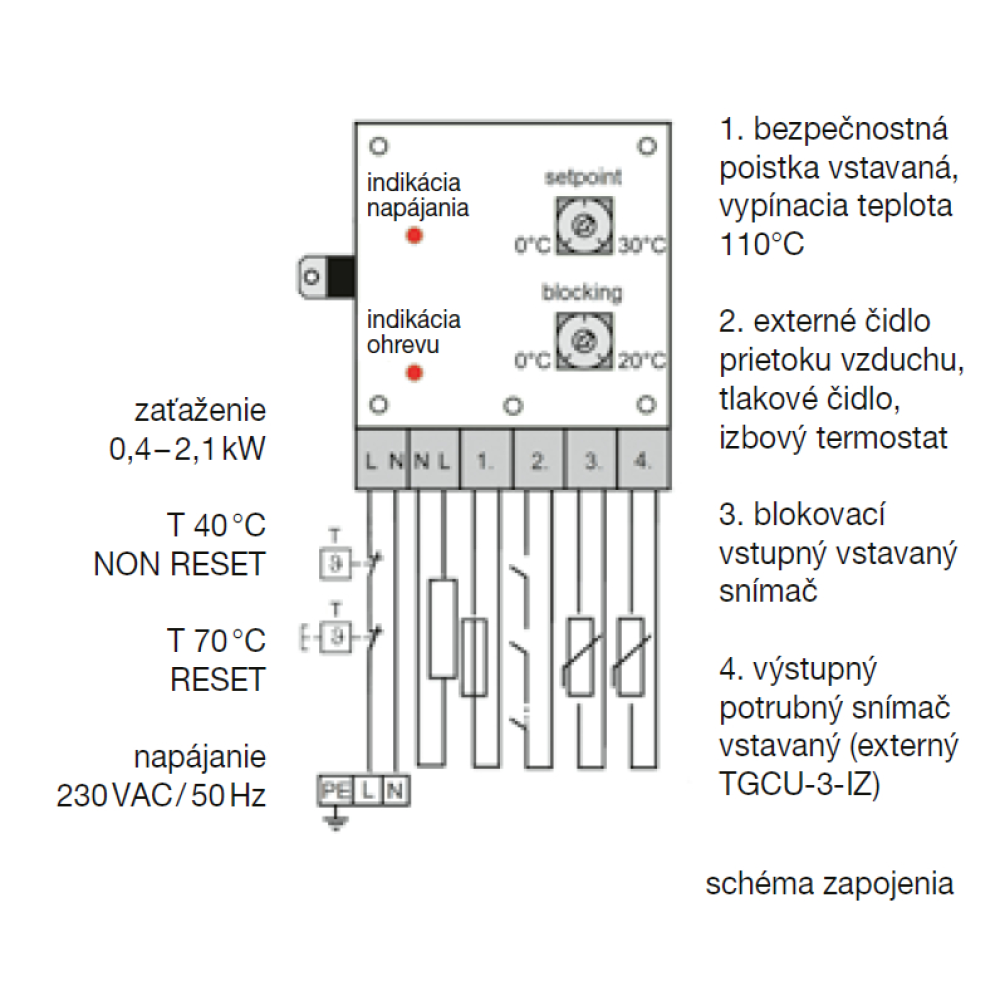

Electrické pripojenie

• 2 termostaty, prevádzkový termostat 45°C a bezpečnostný 70°C, bezpečnostná poistka 110°C nevratná
• NTC teplotný senzor na nastavenie pracovnej hodnoty podľa vstupnej teploty, regulovateľný interným potenciometrom 0–20°C
• NTC teplotný senzor na nastavenie výstupnej teploty, regulovateľný interným potenciometrom 0–30 °C
• tlačidlo bezpečnostného termostatu je prístupné vo vnútri svorkovnice, na želanie je možné umiestniť na veko skrine

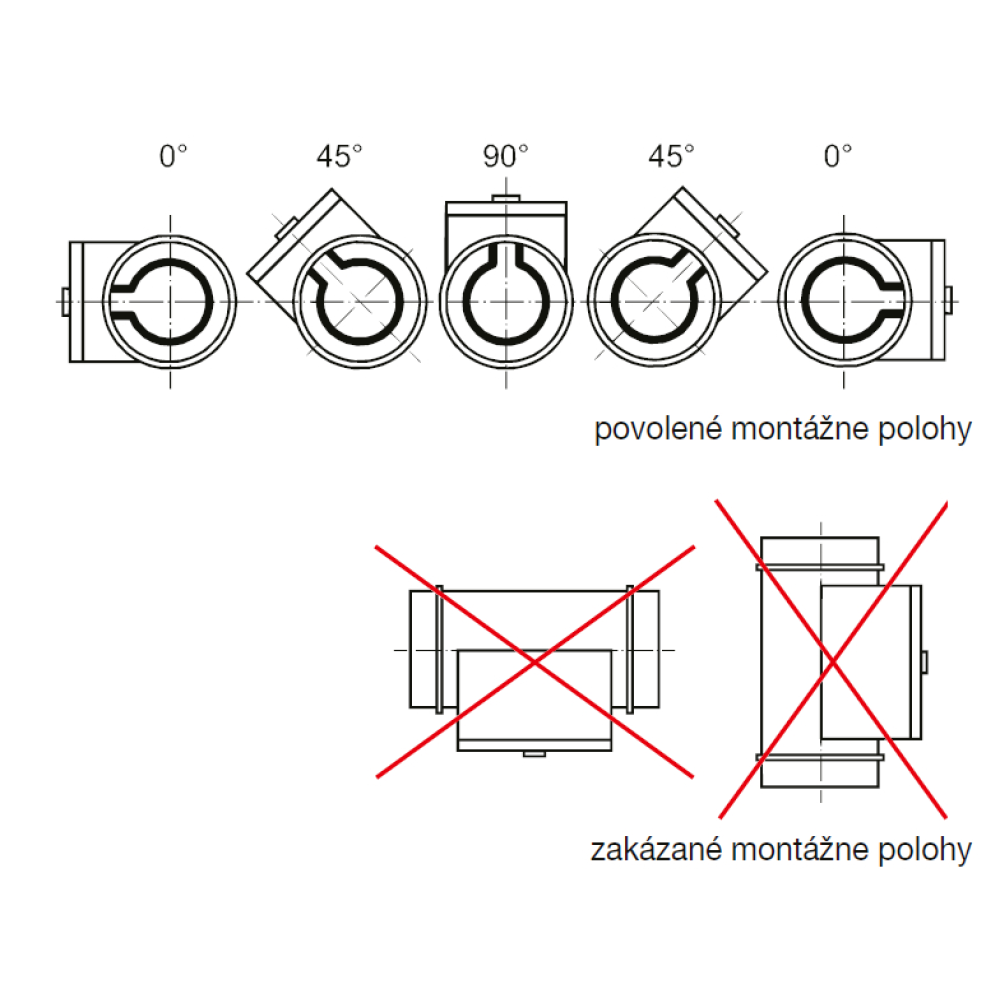

• ohrievač musí byť umiestnený tak, aby bol zabezpečený voľný prístup pre servis a údržbu
• krytie IP42

Regulácia

• regulátor je napájaný priamo z rozvodnej siete 230 VAC / 50 Hz
• výstupná teplota je plynule riadená 0–100%, interne je možné nastaviť potenciometrom 0–30°C

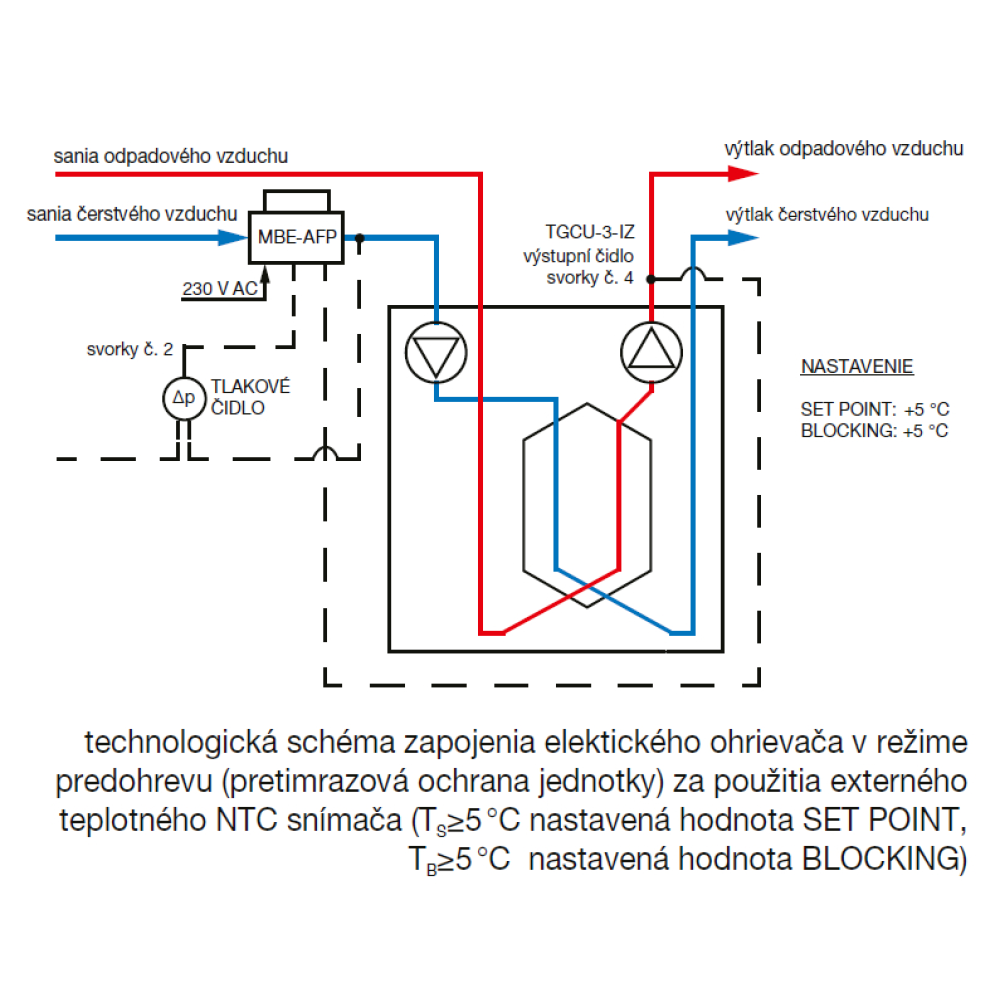

• regulátor umožňuje pripojenie externého kanálového čidla (trieda elektrickej izolácie II.), ktoré sníma aktuálnu teplotu vzduchu za ohrievačom alebo rekuperátorom
• je možné blokovať ohrievač, keď vstupná teplota dosiahne nastavenú hodnotu 0–20°C
• je možné blokovať ohrievač pripojením externého čidla prietoku vzduchu, tlakového čidla, izbového termostatu atď.

Príslušenstvo

• TGCU‑3‑IZ – externý výstup pre teplotné čidlo – elektrická izolácia trieda II.

Dôležité

Pred a za ohrievačom je nutné inštalovať min. 0,5 m oceľového potrubia na zamedzenie kontaktu s horľavými dielmi. Je nutné použitie čidla prietoku vzduchu alebo tlakového čidla na blokovanie chodu ohrievača pri poklese prietoku, resp. rýchlosti prúdenia pod povolenú medz.

Informácie

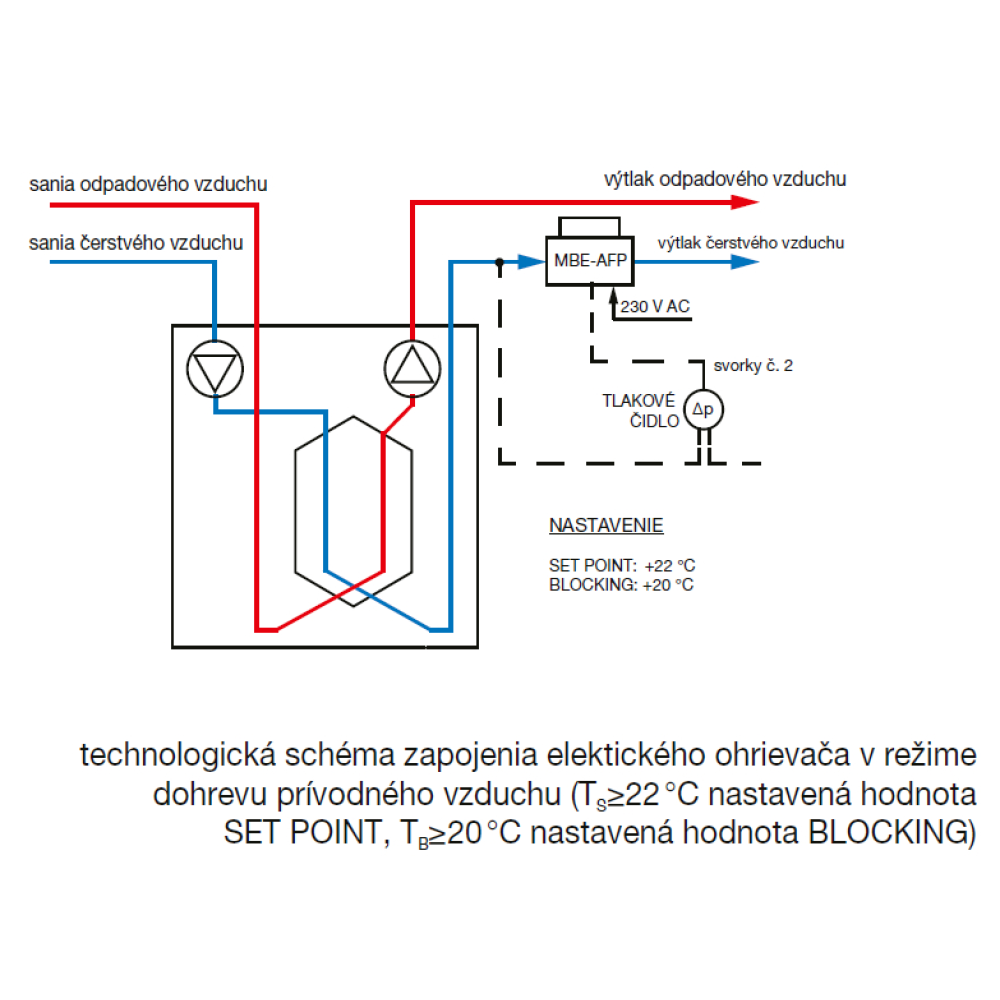

Ohrievač MBE AFP je možné veľmi jednoducho použiť na dohrev prívodného čerstvého vzduchu. Pokiaľ nepostačuje nastavenie výstupnej teploty interným potenciometrom, je možné použiť priestorový nástenný termostat s rozpínacím kontaktom, ktorý pri dosiahnutí priestorovej teploty zablokuje prevádzku ohrievača. Pri poklese priestorovej teploty naopak termostat prevádzku ohrievača odblokuje.

Upozornenie

Pri vypnutí VZT systému musí byť pre ochladenie vykurovacích tyčí zaistený dobeh ventilátora s oneskorením min. 2 min. V opačnom prípade hrozí poškodenie ohrievače a ostatných zariadení.
