Skrinka
- štandardne je vyrobená z pozinkovaného plechu bez izolácie, na požiadanie je možné vybaviť skrinku izoláciou zo syntetickej gumy alebo EPP izoláciou
- skrinka obsahuje svorkovnicu a elektronickú riadiacu jednotku s dvoma teplotnými snímačmi
- určená pre jednotky EHR 140, 280, 300, 325 a 480, DOMEO 210, IDEO 325 a 450
- vykurovacie tyče sú vyrobené z nehrdzavejúcej ocele
- vybavená bezpečnostnou mriežkou na vstupe a výstupe
El. pripojenie
- 2 termostaty, prevádzkový termostat 40 °C a bezpečnostný termostat 70 °C, bezpečnostná poistka 90 °C nevratná
- NTC snímač teploty na nastavenie prevádzkovej hodnoty podľa vstupnej teploty, nastaviteľný vnútorným potenciometrom 0-20 °C
- NTC snímač teploty na nastavenie výstupnej teploty, nastaviteľný vnútorným potenciometrom 0-30 °C
- tlačidlo bezpečnostného termostatu je prístupné vo vnútri svorkovnice, na požiadanie ho možno umiestniť na veko skrine

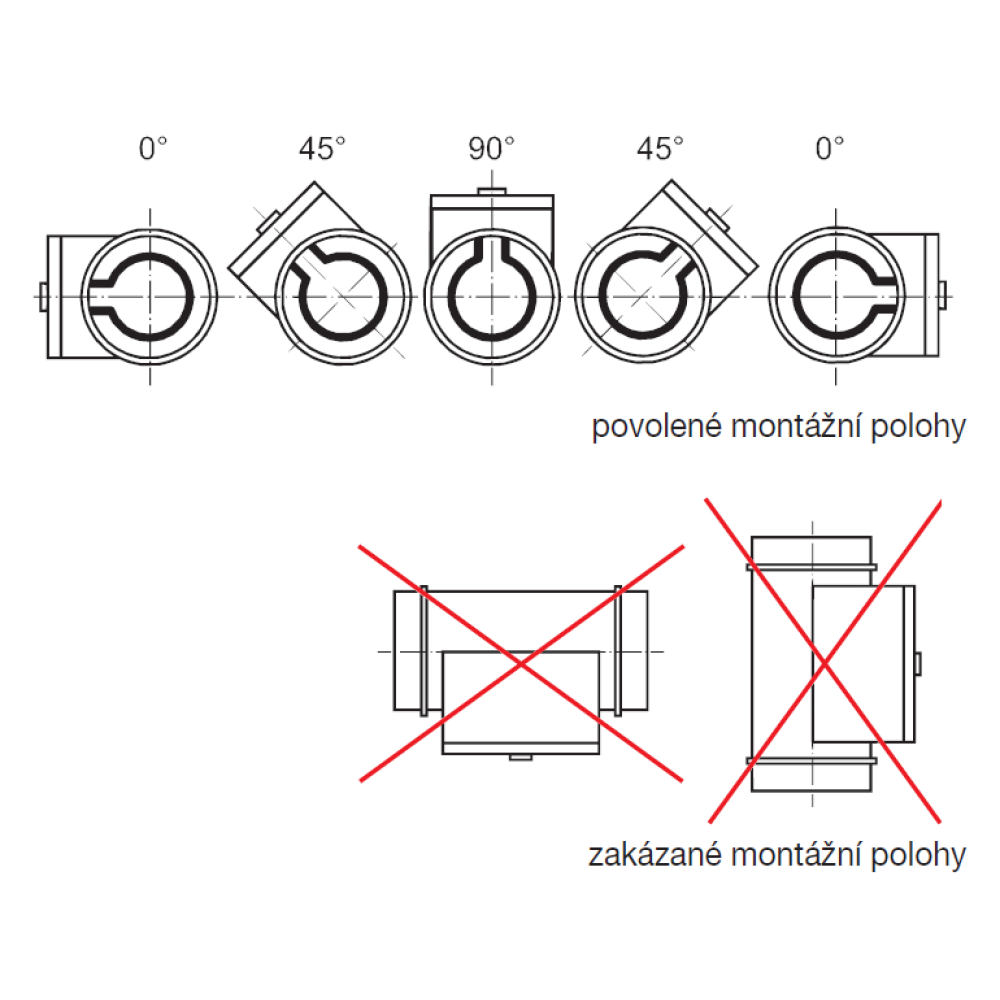

- ohrievač musí byť umiestnený tak, aby bol zabezpečený voľný prístup pre servis a údržbu
- krytie IP42
Regulácia
- regulátor je napájaný priamo zo siete 230 VAC / 50 Hz
- výstupná teplota je plynule regulovateľná 0-100 %, vnútorne nastaviteľná potenciometrom 0-30 °C
- regulátor umožňuje pripojenie externého snímača kanálu (trieda elektrickej izolácie II.), ktorý sníma aktuálnu teplotu vzduchu za ohrievačom alebo rekuperátorom
- ohrievač je možné zablokovať, keď vstupná teplota dosiahne nastavenú hodnotu 0-20 °C
- ohrievač je možné zablokovať pripojením externého snímača prietoku vzduchu, snímača tlaku, izbového termostatu a pod.
Príslušenstvo
- TGCU-3-IZ - externý výstup pre snímač teploty - trieda elektrickej izolácie II.
Informácie
Ohrievač MBE AFP možno veľmi jednoducho použiť na dohrievanie privádzaného čerstvého vzduchu. Ak nastavenie výstupnej teploty pomocou vnútorného potenciometra nie je dostatočné, možno použiť izbový nástenný termostat s rozperným kontaktom, ktorý po dosiahnutí izbovej teploty zablokuje prevádzku ohrievača. Ak teplota v miestnosti klesne, termostat prevádzku ohrievača odblokuje.
Upozornenie
Pred a za ohrievačom musí byť nainštalované minimálne 0,5 m oceľového potrubia, aby sa zabránilo kontaktu s horľavými časťami. Je potrebné použiť snímač prietoku vzduchu alebo snímač tlaku, aby sa zablokovala prevádzka ohrievača, ak prietok alebo rýchlosť prúdenia klesne pod povolenú hranicu.
Pri vypínaní systému HVAC sa musí nechať ventilátor bežať minimálne 2 min, aby sa ochladili vykurovacie tyče.
V opačnom prípade môže dôjsť k poškodeniu ohrievača a iných zariadení.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
