Objednávkový kľúč
Sadu KTB a príslušné ventilátory musíte objednať samostatne, tu uvedená cena je len cena za sadu KTB.
Skriňa

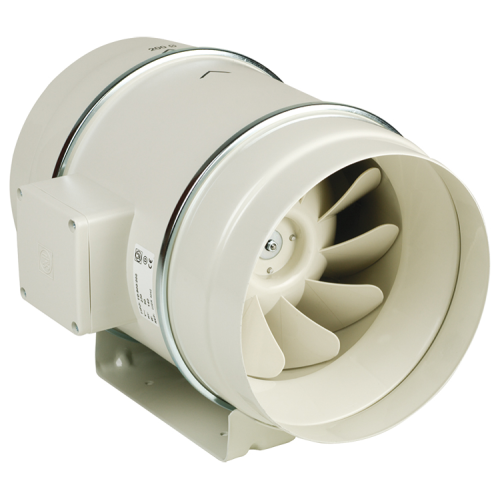

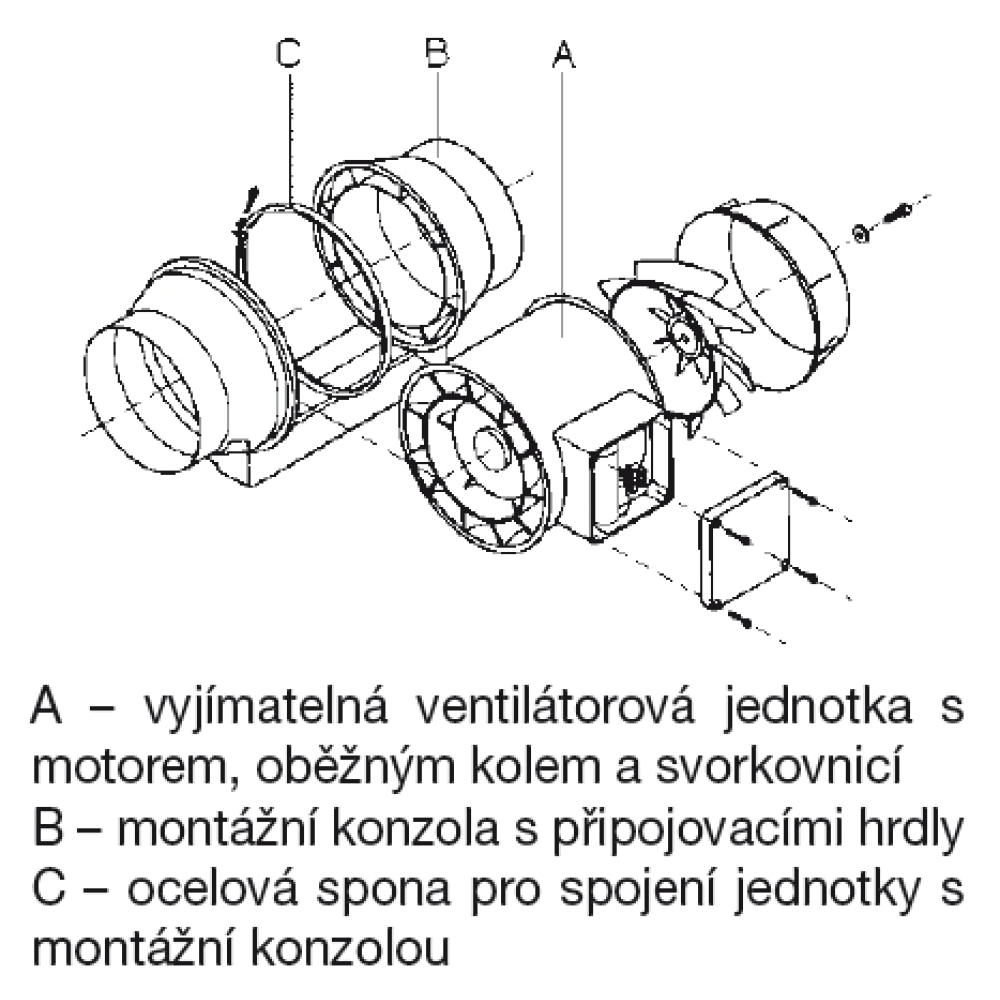

Ventilátor sa skladá z dvoch ventilátorov TD spojených paralelne sadou KTB. Skrine ventilátorov TD-250 až TD-800 sú vyrobené z plastu, modely TD-1000 až TD-2000 sú z oceľového galvanizovaného plechu opatreného epoxidovým lakom. Skriňa každého ventilátora sa skladá z montážnej lišty s dvoma hrdlami a motora, ktorý je s hrdlami spojený rýchloupínacími sponami. Konštrukcia umožňuje demontáž motorovej časti bez nutnosti odpojiť potrubie.
Obežné koleso
Obežné kolesá ventilátorov TD-250 až TD-800 sú vyrobené z plastu, obežné kolesá TD-1000 až TD-2000 sú z hliníka.
Motor
Motory sú asynchrónne s kotvou nakrátko, od veľkosti TD-500 s vonkajším rotorom. Striedavé motory majú dvojité vinutie (TD-250 a TD-350), čo umožňuje prevoz s dvojitými otáčkami, ventilátory TD-500 – TD-2000 majú trojité vinutie. Motory sú vybavené tepelnou poistkou. Ložiská sú guličkové s tukovou náplňou na dobu životnosti.
Svorkovnica
Svorkovnica je umiestnená na skrini ventilátorov, u niektorých typov obsahuje rozbehový kondenzátor.
Regulácia otáčok
Otáčky sa prepínajú v dvoch (troch) stupňoch pomocou regulátorov COM, REGUL 2 alebo INTER 4P. Možno tiež použiť reguláciu zmenou napätia elektronickými regulátormi REB (plynulá regulácia) alebo transformátorovými regulátormi REV (päťstupňová regulácia).
Montáž
ventilátorov je možná v každej polohe ventilátora. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov, odporúča sa použiť pružné pripojenie k potrubiu.
Informácie

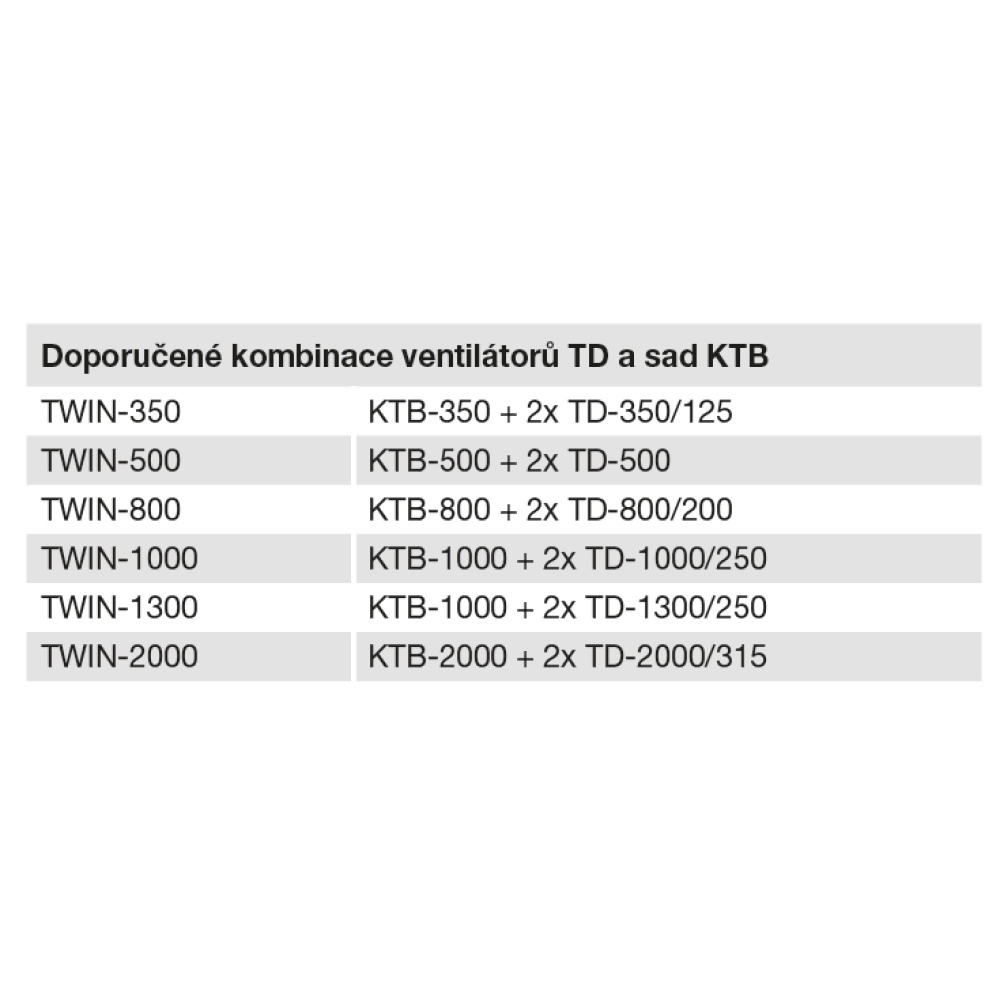

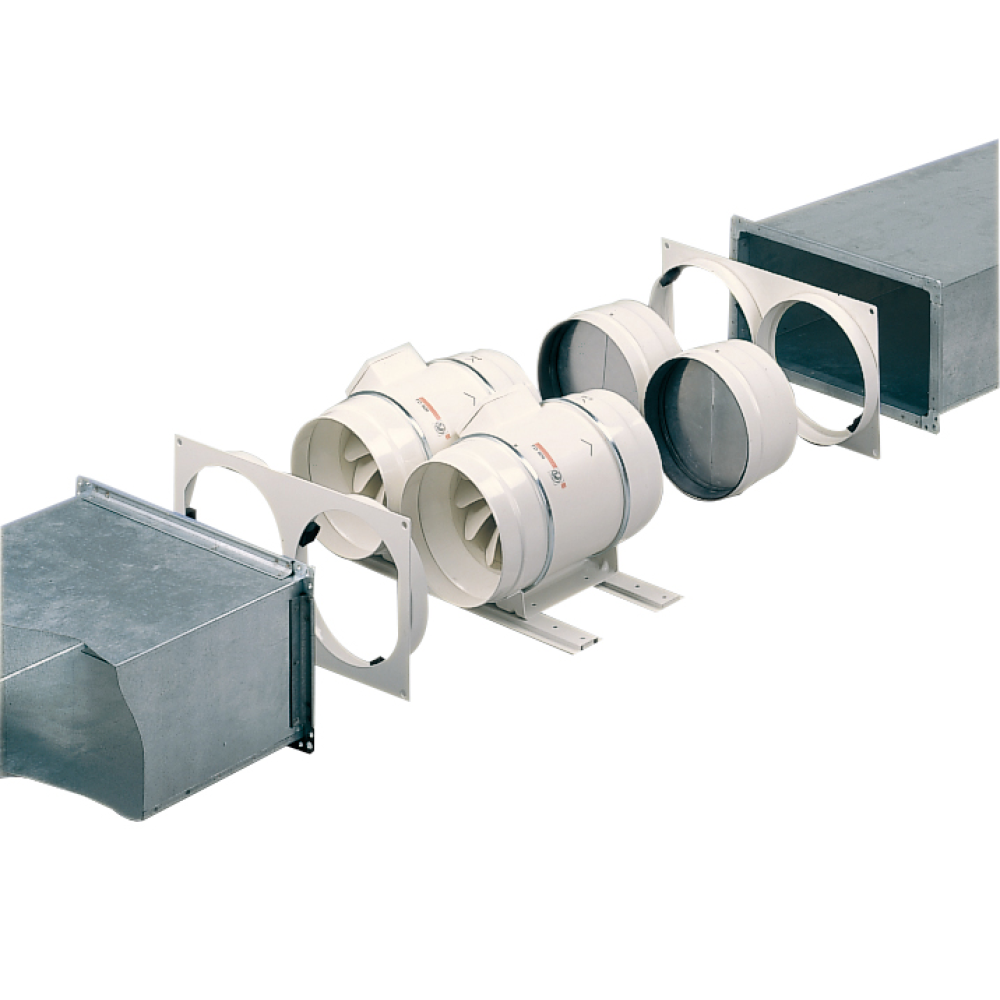

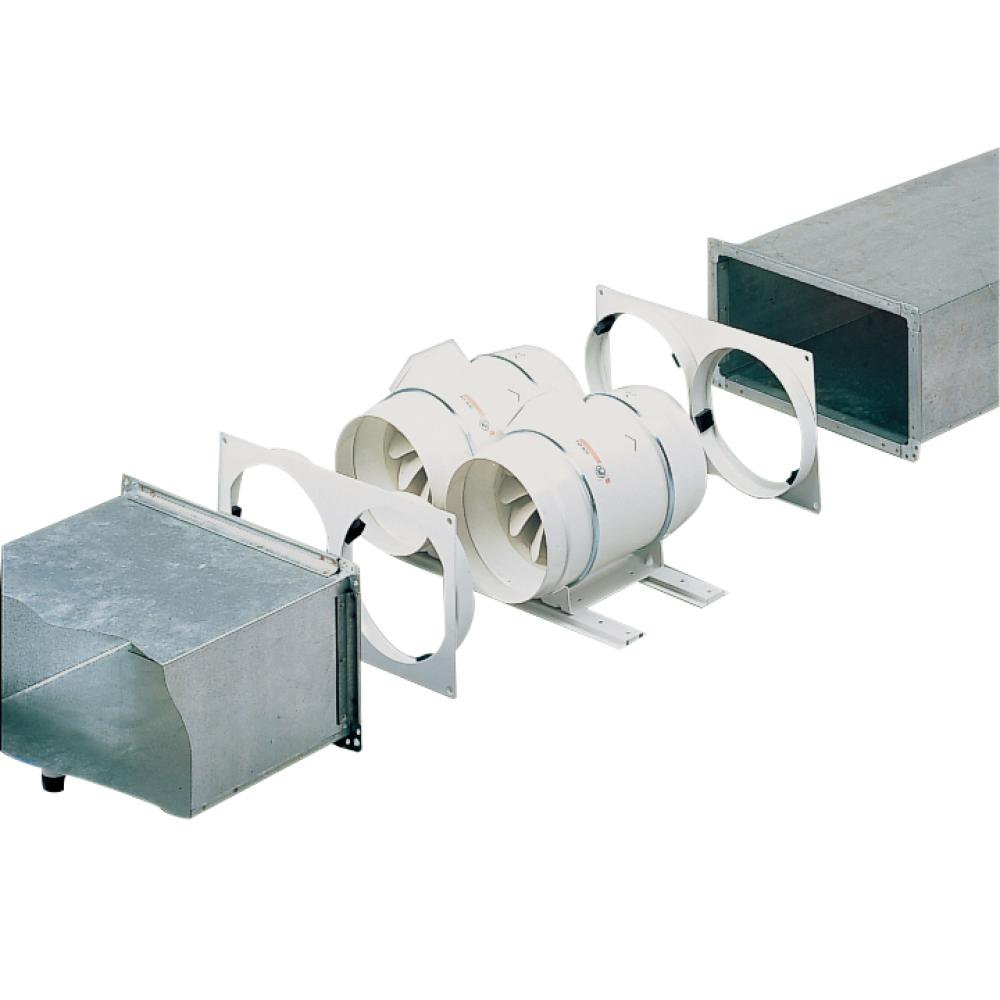

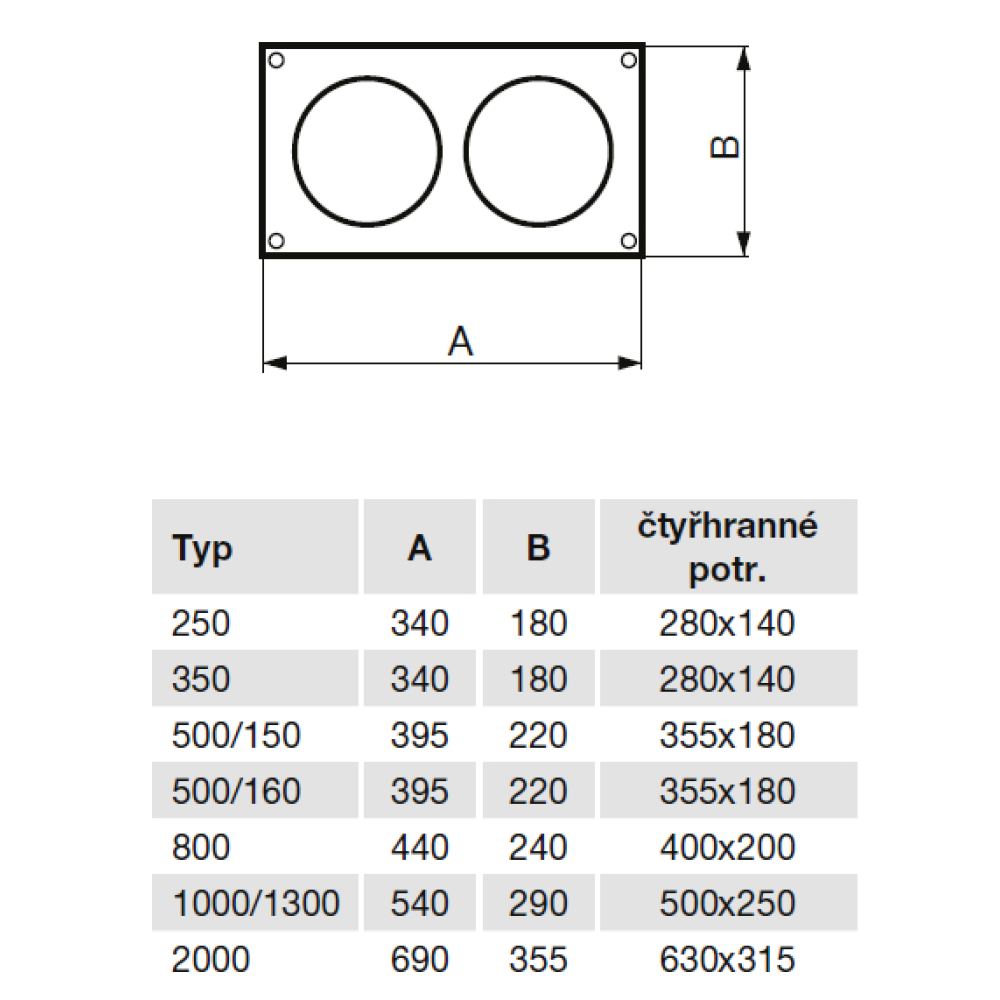

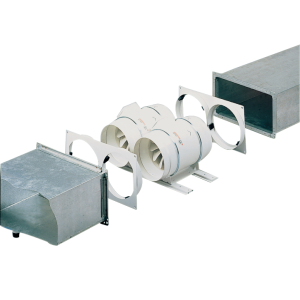

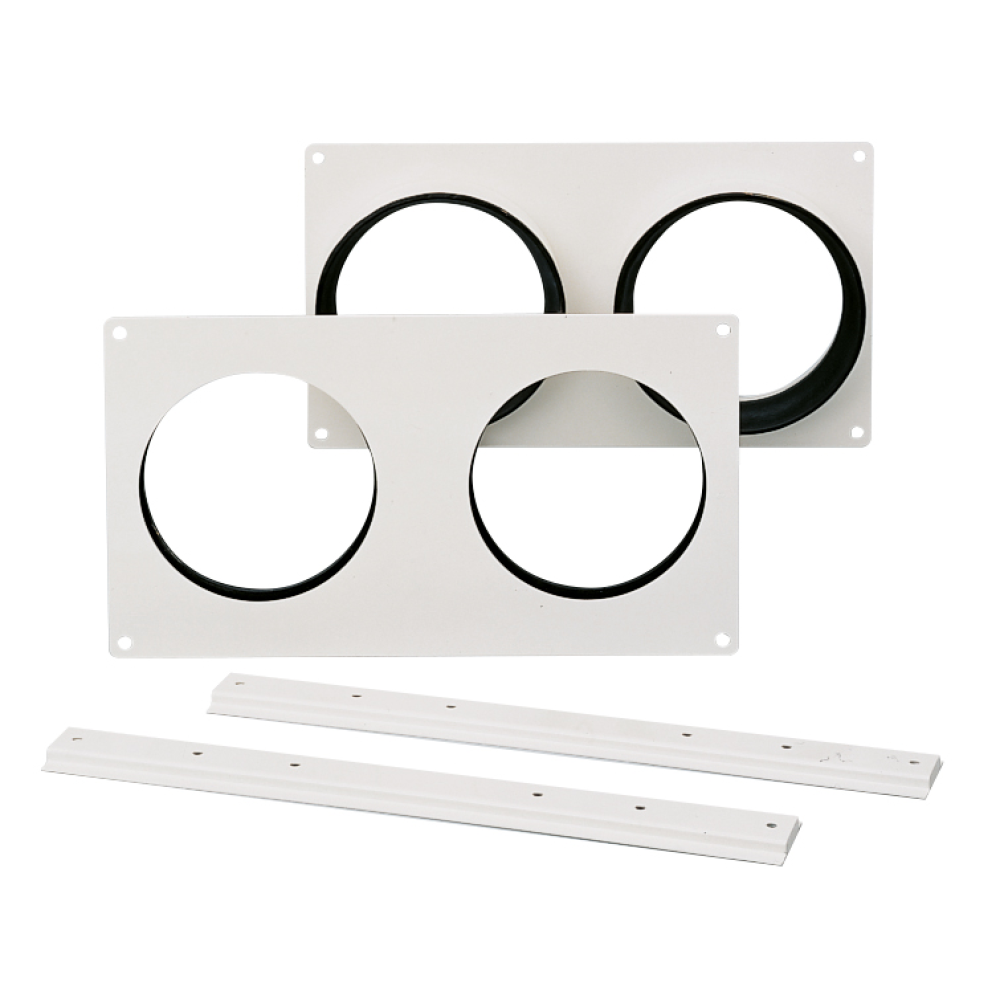

Ventilátory TWIN sa skladajú z dvoch ventilátorov TD paralelne spojených sadou KTB. Táto sada sa skladá z 2 konzol a 2 prechodov z kruhového na hranaté potrubie. Konštrukcia ventilátorov TWIN dovoľuje nasledujúce druhy prevozu:
• súčasný prevoz oboch TD
• nezávislý prevoz oboch TD

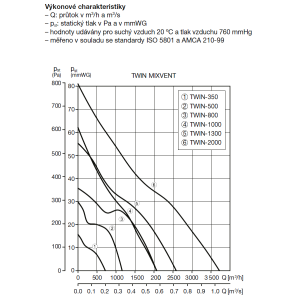

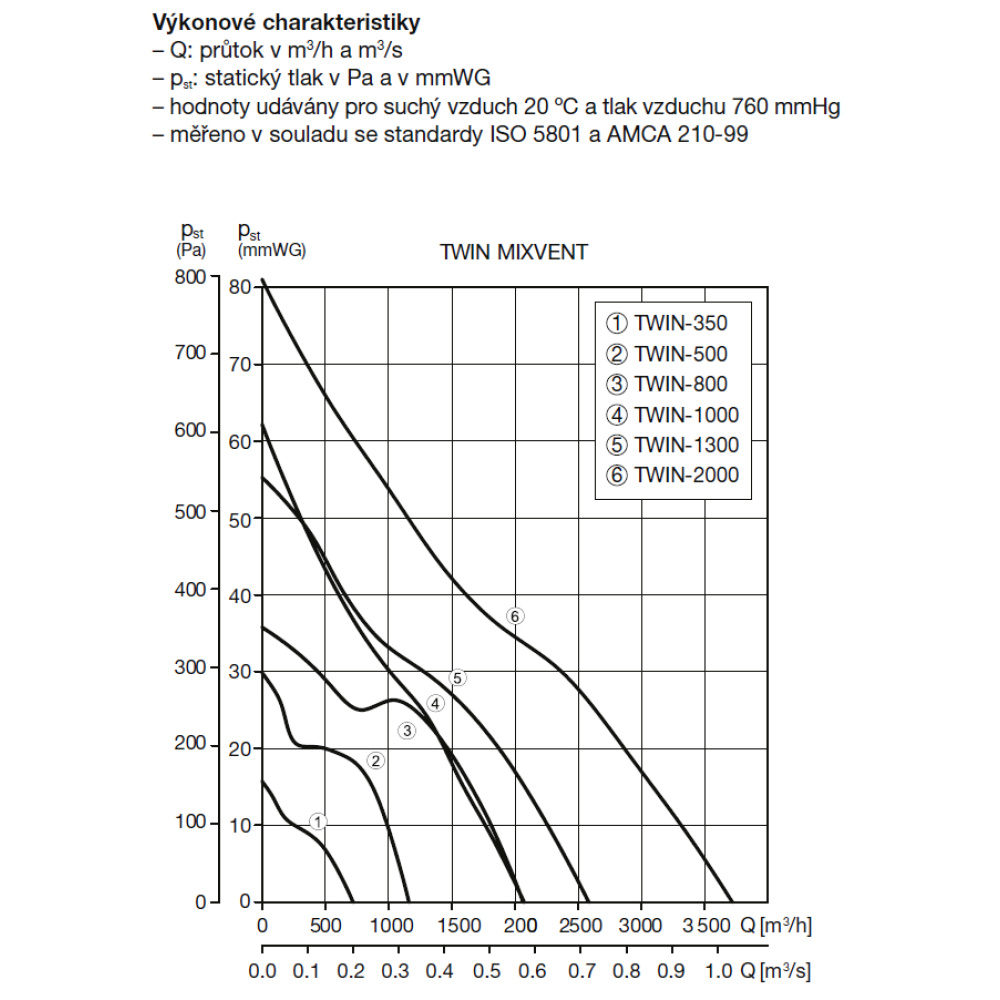

Nezávislý prevoz oboch ventilátorov TD je umožnený použitím spätných klapiek. Systém TWIN sa odporúča pre zvýšenie prietoku vzduchu pri zachovaní rovnakého tlaku.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
