Odoslať e-mailPožiarny tanierový ventil KSO-F je vyrobený z pozinkovaného oceľového plechu natretého bielou farbou RAL 9003. Na požiadanie ho možno dodať aj v iných farebných vyhotoveniach. Ventil má penové tesnenie, regulačný disk umožňujúci jednoduchú reguláciu prietoku a umiestnenie protiľahlej matice. Regulačný kotúč sa uzavrie, keď teplota v bezprostrednej blízkosti dosiahne hodnoty tavenia tavného spoja. Teplota tavenia štandardného poistného spoja je +70 °C. Zariadenie sa dodáva s montážnym krúžkom (KKT) z pozinkovaného oceľového plechu.
KSO-F je určený na použitie ako protipožiarna poistka vo vetracích systémoch. Odolnosť KSO-F bola skúšaná v súlade s normou EN 13501-3 autorizovaným skúšobným laboratóriom a klasifikácia požiarnej odolnosti uzáveru zabudovaného do stenovej konštrukcie je E120.
- pre vodorovné potrubia
- nie je potrebný revízny otvor
- ľahko vymeniteľná pružinová poistka
Inštalácia
Ventil sa dodáva kompletný s pružinovým zámkom, upevňuje sa "naskrutkovaním" do závitu montážneho krúžku.
Meranie a ovládanie

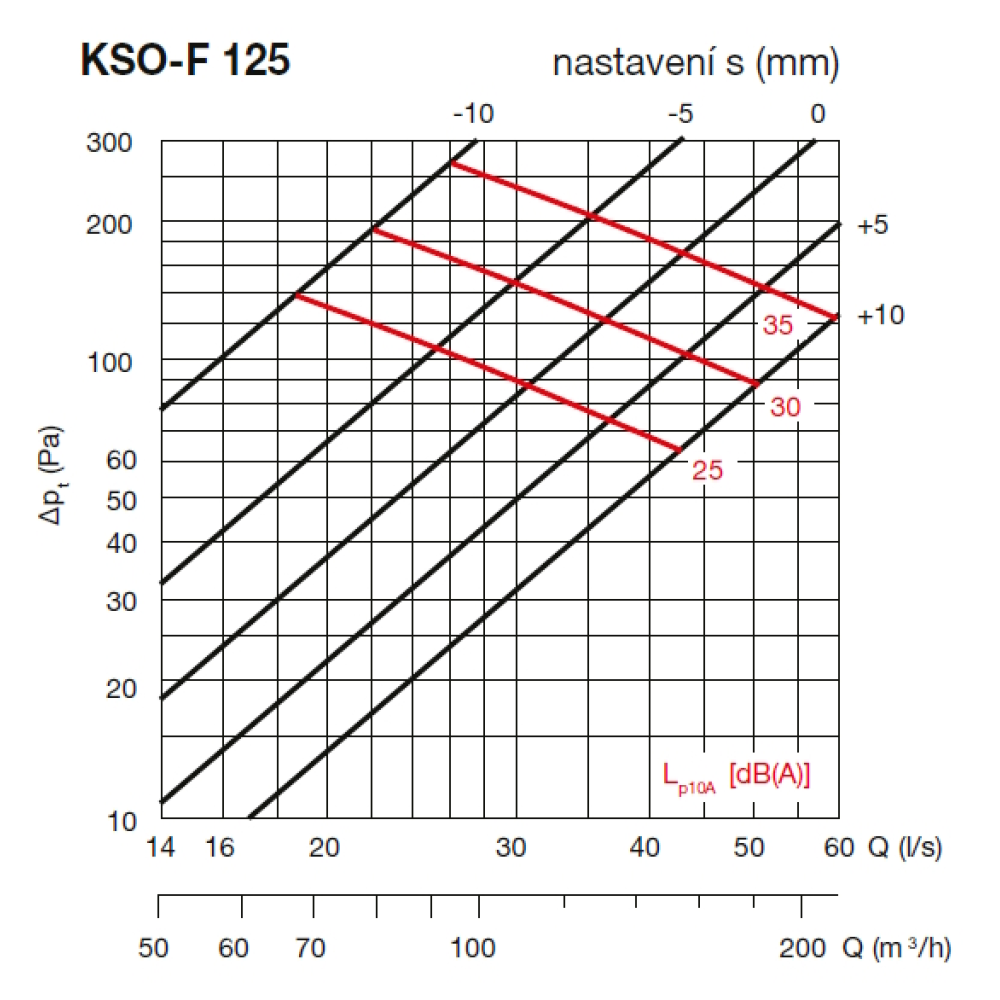

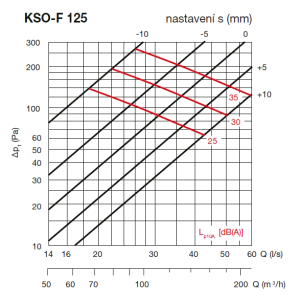

Regulácia prietoku vzduchu sa vykonáva otáčaním regulačného kužeľa na zmenu nastavenia "s" (mm). Dokumenty s nameranými údajmi sú súčasťou dodávky zariadenia.
Trieda požiarnej odolnosti podľa normy EN 13501-3
- inštalácia do sadrokartónu v stene
E45 (ve i <-> o) S
E60 (ve i <-> o)
- inštalácia do pevnej steny alebo podlahy
E60 (ve i <-> o) S
E120 (ve i <-> o) S
E120 (ho i <-> o)
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
