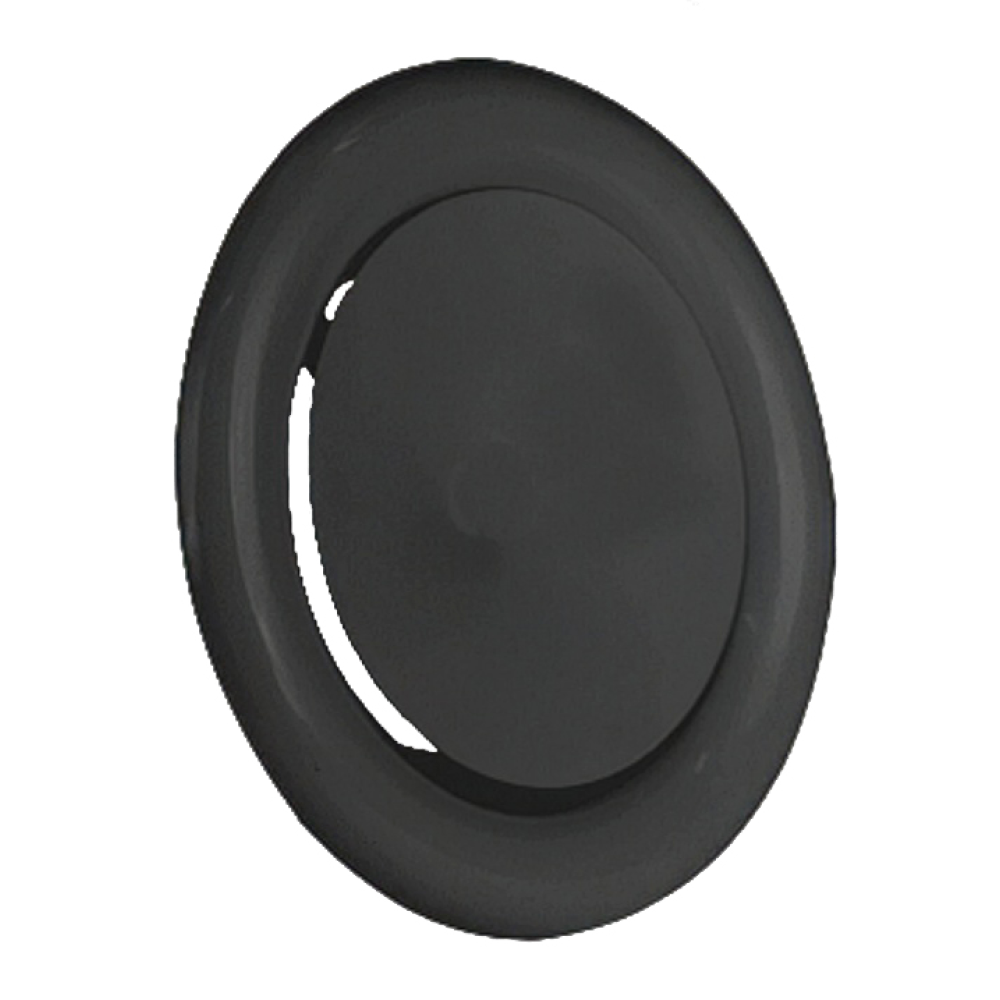

KIB 125 tanierový ventil prívodný čierny

Ventil KI je vyrobený z ocele s práškovou povrchovou úpravou. Ventil KIC je vyrobený z nehrdzavejúcej ocele. Doskový ventil má tesnenie z penovej pásky, ktoré spolu s montážnym krúžkom zabezpečuje dokonalé utesnenie. Ventil sa nastavuje otáčaním taniera a zabezpečuje sa poistnou maticou. Montážny krúžok je vyrobený z pozinkovanej ocele a je súčasťou dodávky tanierového ventilu.

• na prívod vzduchu
• vhodný na použitie v kanceláriách, budovách a pod.
• montáž na strop
• dobré parametre nastavenia
• rýchla a jednoduchá montáž
• jednoduché meranie prietoku vzduchu

Inštalácia

Montážny krúžok sa pripevňuje na potrubie pomocou skrutky alebo nitu. Ventil sa zaistí "naskrutkovaním" výstupkov na tanieri ventilu do závitov v montážnom krúžku.

Meranie a regulácia

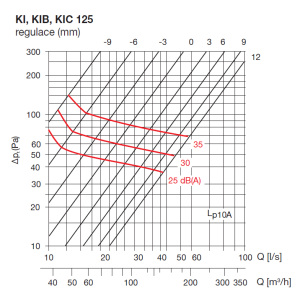

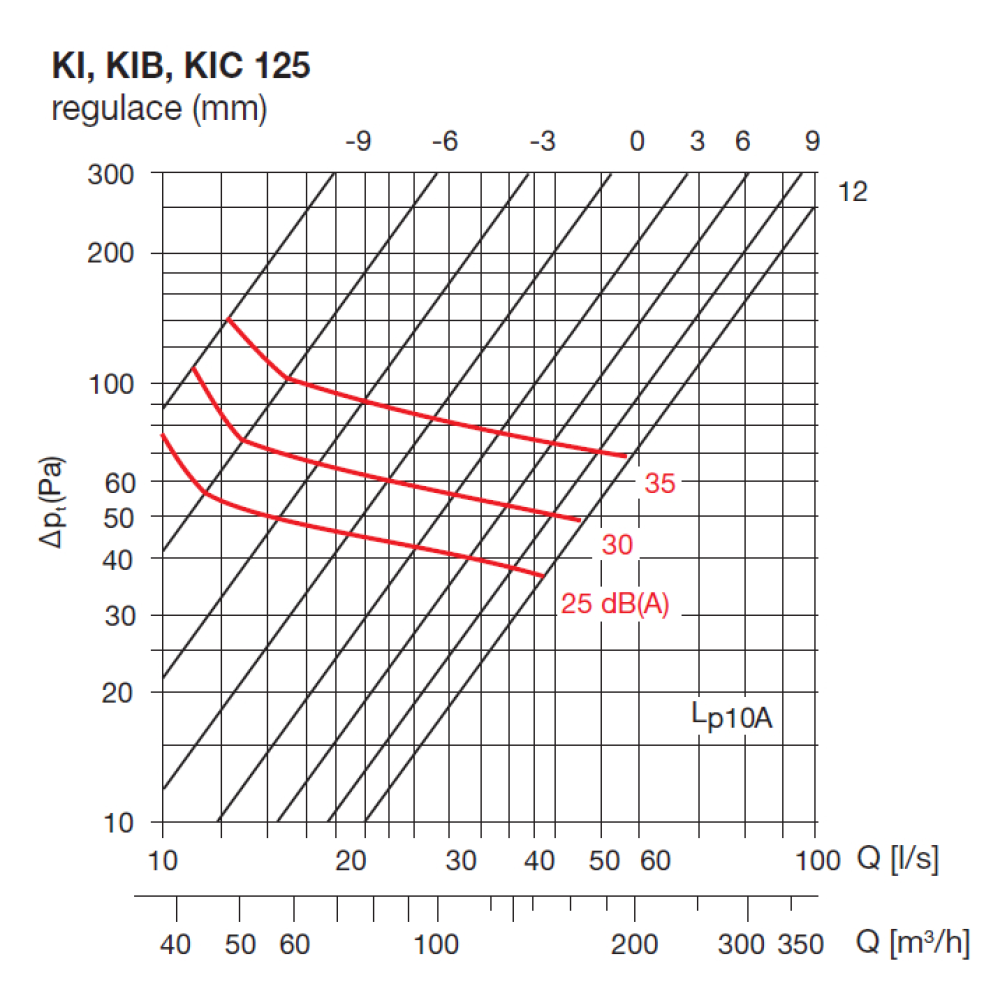

Regulácia prietoku sa vykonáva otáčaním stredového disku, čím sa mení nastavovací rozmer a (mm). Meranie prietoku vzduchu sa vykonáva meraním tlakového rozdielu pomocou samostatnej meracej trubice. Ďalšie informácie nájdete v diagramoch prietoku.

Vysvetlivky

Tanierový ventil KI je v lakovanom vyhotovení RAL 9010.
Tanierový ventil KIB je v lakovanom vyhotovení RAL 9005.
Tanierový ventil KIC je v lesklom chrómovom vyhotovení.
