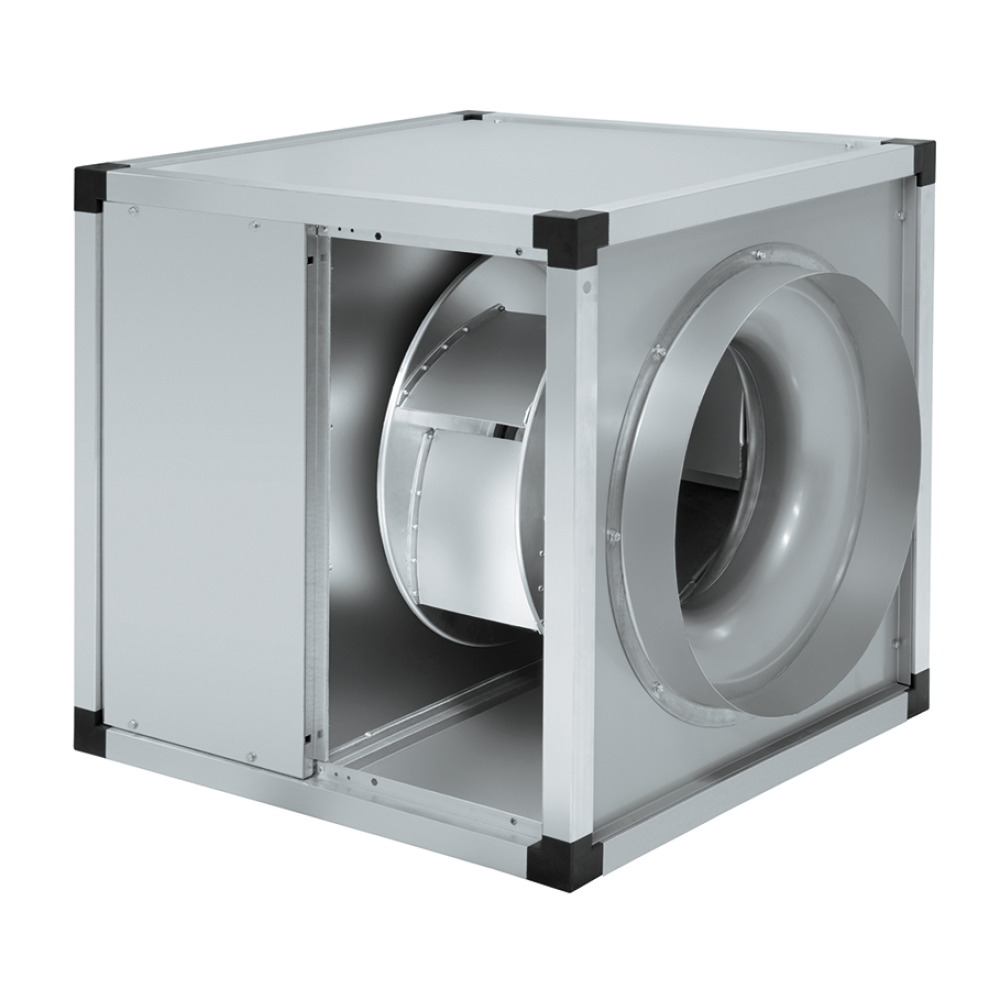

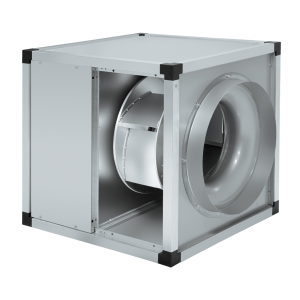

KABT/4-9000/500 IP55 Zvukovoizolovaný ventilátor pre kuchyne

Skrinka

Je vyrobená z pozinkovaného oceľového plechu, sendvičovej konštrukcie. Skriňa je zvnútra potiahnutá vrstvou zvukovoizolačného materiálu. Ventilátor je v skrini namontovaný na odpružených profiloch, aby sa znížil prenos vibrácií. Na skrini je namontovaný kruhový prívod na pripojenie flexibilných hadíc alebo kruhového potrubia. Na výtlaku je štvorcový otvor, ku ktorému možno pripojiť kruhovú redukciu potrubia, dodávanú samostatne. Skriňa obsahuje vaničku na odvádzanie tukového kondenzátu, odtok kondenzátu sa musí namontovať v súlade s polohou ventilátora a musí sa zvoliť vhodný sklon ventilátora smerom k hrdlu.

Prevádzkové koleso

je radiálne s dozadu zahnutými lopatkami. Obežné koleso je voľnobežné, bez špirálovej skrine, staticky a dynamicky vyvážené.

Motor

je asynchrónny s odporovou kotvou. Motory sú štandardne vybavené tepelnou poistkou, vinutie je v prevedení odolnom proti vlhkosti s izolačnou triedou F. Maximálna teplota okolia motora 100 °C KABB (KABB/4-3000 70 °C, KABB/4-4000 50 °C, KABB/4-6000 40 °C), 40 °C KABT . Utesnené a bezúdržbové guľôčkové ložiská sú doživotne naplnené plastickým mazivom. Krytie IP55.

Svorky

Sériovo je vyrobená z čierneho plastu, je voľne pripojená k prívodnému káblu motora a dá sa priskrutkovať na ľahko prístupné miesto na skrini pomocou samorezných skrutiek. Dĺžka kábla 0,8 m, krytie IP55.

Montáž

vykonáva sa výlučne s vodorovnou osou motora a kondenzačnou vaňou pod ním, pričom sa zohľadňuje konštrukcia, prevádzka ventilátora a kontrolné činnosti.

Návod na použitie

Ventilátory sú vhodné pre aplikácie vzduchotechniky, kde je výhodná nízka hlučnosť ventilátora. Ventilátory sú vhodné najmä pre veľkokapacitné kuchyne, vetranie reštaurácií, športových hál, nemocníc, skladov a bazénov.
