Skrinka
Je vyrobená z pozinkovaného oceľového plechu a je vybavená prírubami na upevnenie na štvorcové rúry. Na skrini sa nachádza revízny kryt, ktorý po odstránení umožňuje prístup k motoru a obežnému kolesu.
Obtokové koleso
je radiálne s dozadu zahnutými lopatkami, plastové (veľkosti 180 a 200) alebo hliníkové (od veľkosti 225. Je staticky a dynamicky vyvážené.
Motor
EEC motor s tepelnou ochranou proti preťaženiu. Guľôčkové ložiská plnené mazivom na celú životnosť. Krytie IP44 (IRB Ecowatt) alebo IP54 (IRT Ecowatt), prevádzková teplota -20 °C až 40 °C.
Svorky
Sériovo je vyrobená z čierneho plastu, je voľne pripojená k prívodnému káblu od motora a dá sa upevniť samoreznými skrutkami na ľahko prístupné miesto na skrini. Krytie IP55.

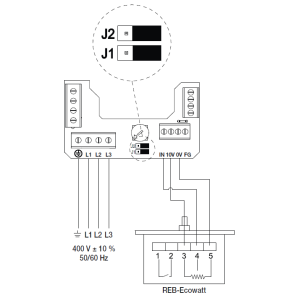

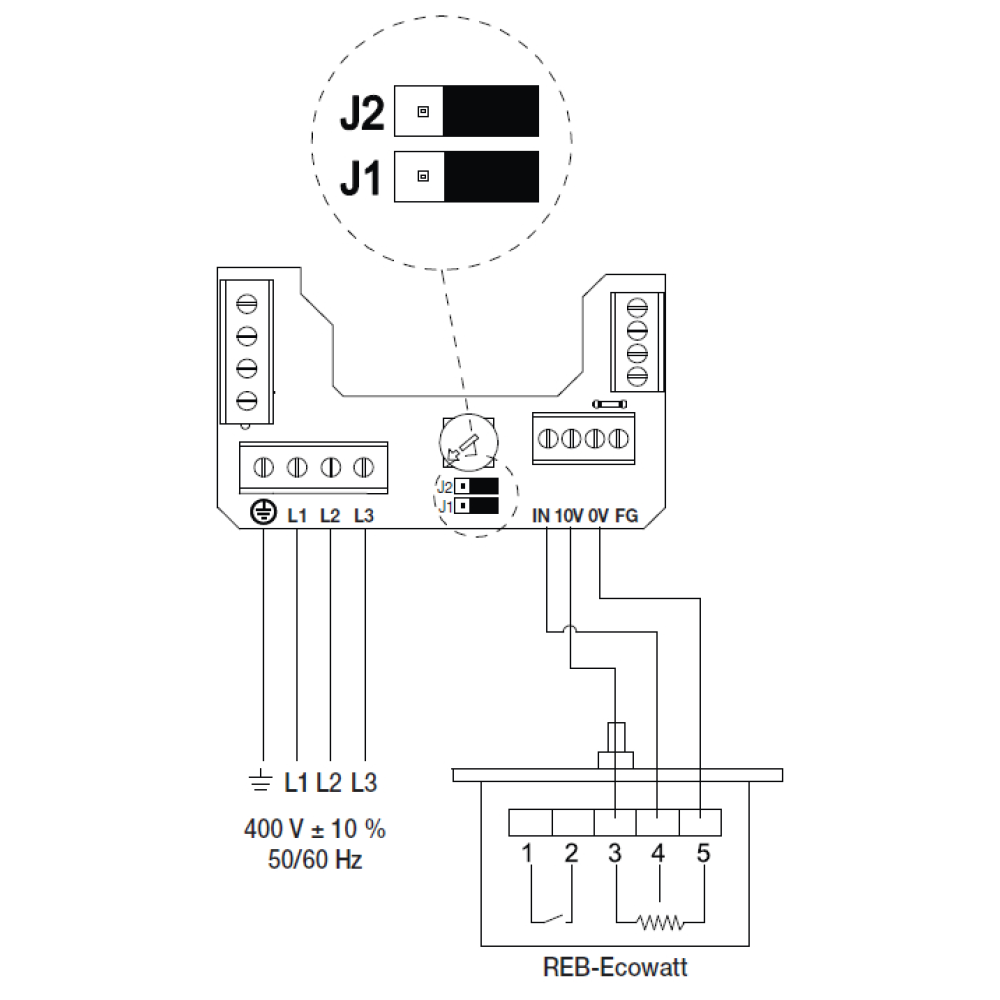

Regulácia otáčok
sa vykonáva potenciometrom umiestneným v svorkovnici alebo externým regulátorom otáčok REB Ecowatt. Okrem toho je možné použiť analógový riadiaci signál 0-10 V zo snímača teploty, vlhkosti alebo CO2.
Montáž
v každej polohe ventilátora s ohľadom na revízne práce a možnosť demontáže revízneho krytu prednostne s vertikálnou osou motora.
Smer otáčania
je vyznačený šípkou nalepenou na kryte. Smer otáčania sa musí skontrolovať po uvedení do prevádzky.
Hluk

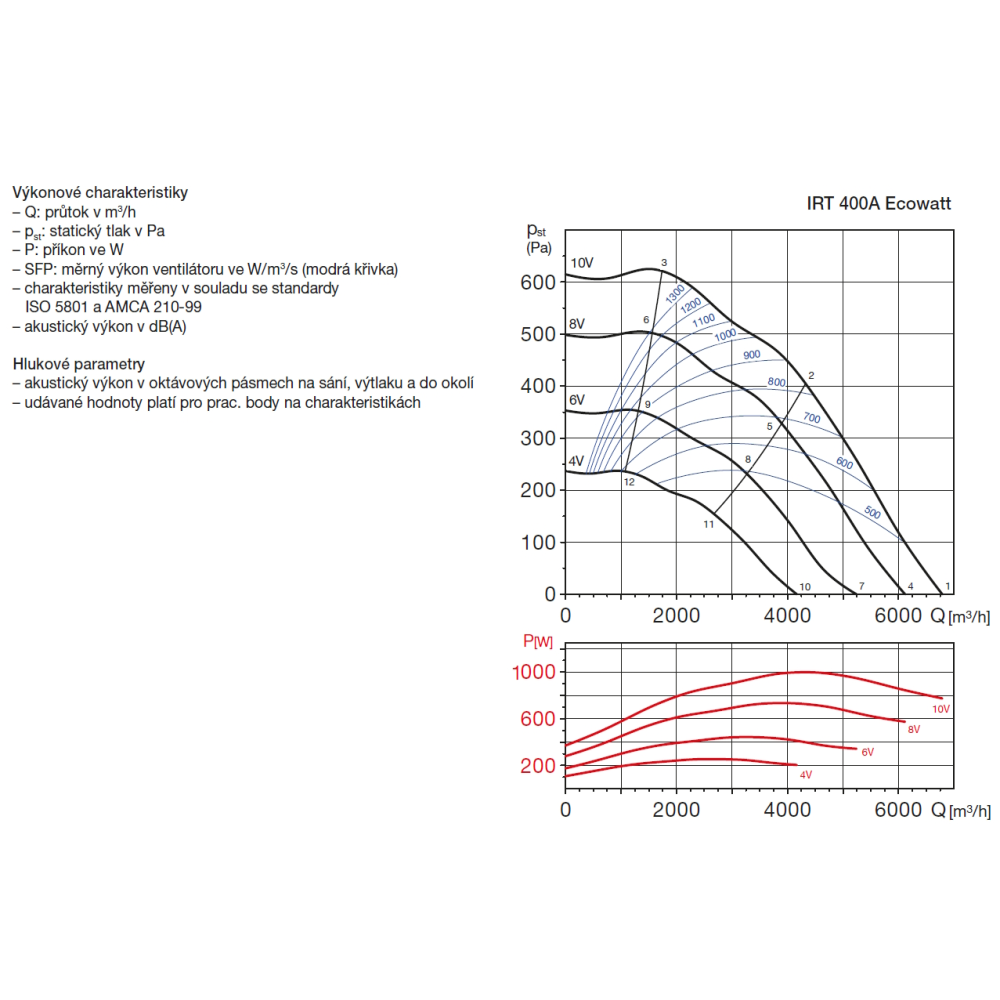

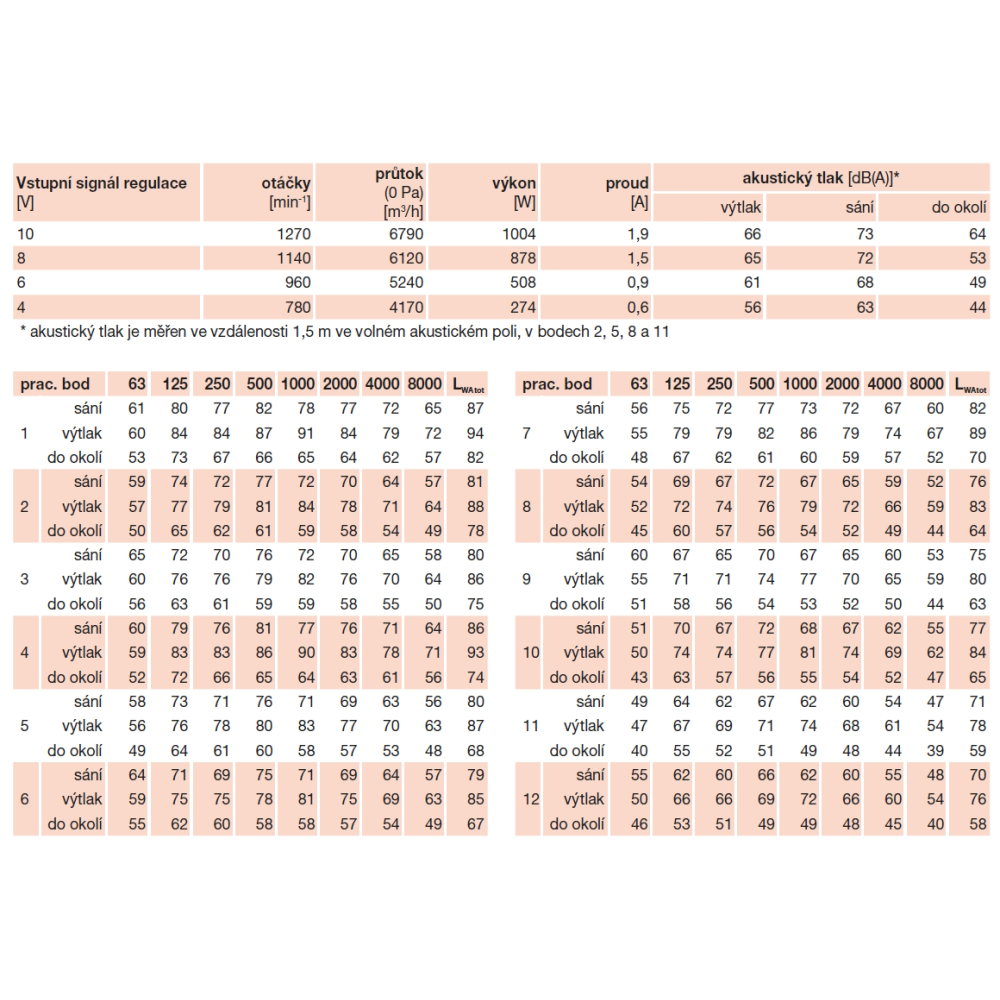

Hluk vydávaný ventilátorom je uvedený v tabuľkách pre štyri výkonové krivky.
Inštrukcie
Ventilátory sú vďaka svojej vysokej účinnosti a úspornej prevádzke vhodné pre náročné aplikácie, kde sa môže uplatniť aj ich nízky profil a tichá prevádzka. Sú vhodné aj pre aplikácie DCV (vetranie riadené podľa potreby).
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
