IRB/4-355 IP54 radiálny ventilátor do štvorhranného potrubia

Skriňa

je z oceľového, galvanicky pozinkovaného plechu, skriňa je vybavená prírubami na upevnenie do štvorhranného potrubia. Na skrini je revízne veko, po ktorého demontáži je prístupný motor a obežné koleso.

Obežné koleso

je radiálna s dozadu zahnutými lopatkami, vyrobené je z hliníkového plechu. Je staticky a dynamicky vyvážené.

Motor

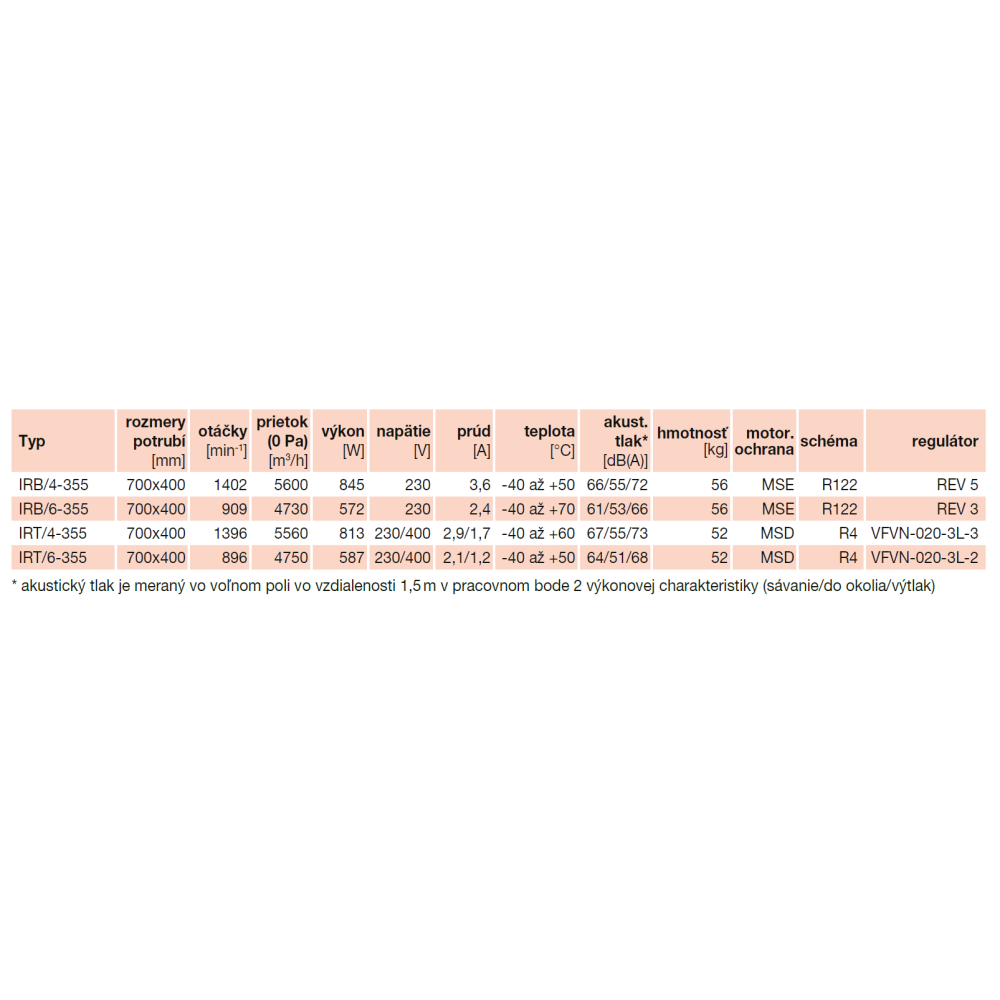

je asynchrónny s kotvou nakrátko a vonkajším rotorom. Motory ventilátorov IRB sú 1-fázové pre napätie 230 V, IRT sú 3-fázové pre napätie 230/400 V.Motory sú sériovo vybavené tepelnou poistkou, vinutie je v úprave s ochranou proti vlhkosti s izoláciou triedy F a pracovnou teplotou podľa typu. Guľôčkové ložiská majú tukovú náplň na dobu životnosti. Krytie IP54.

Svorkovnica

je štandardne z čierneho plastu, je voľne pripojená na prívodnom kábli od motora a je ju možné samoreznými skrutkami pripevniť na dobre prístupné miesto na skrini.

Regulácia otáčok

sa vykonáva elektronickými alebo transformátorovými regulátormi zmenou napätia. Vykonanie IRT odporúčame prednostne regulovať frekvenčnými meničmi.

Montáž

v každej polohe ventilátora, s ohľadom na revízna činnosť a možnosť sňatia revízneho veka prednostne s osou motora zvisle.

Smer otáčania

je označený na skrini nalepenou šípkou. Smer otáčanie je po uvedení do prevádzky nutné skontrolovať, pri opačnom smere otáčania je nutné zmeniť poradie fáz (3f
prevedenie).

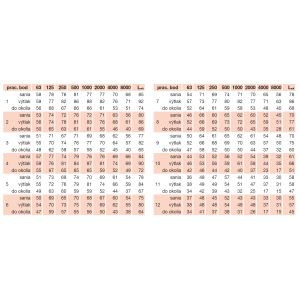

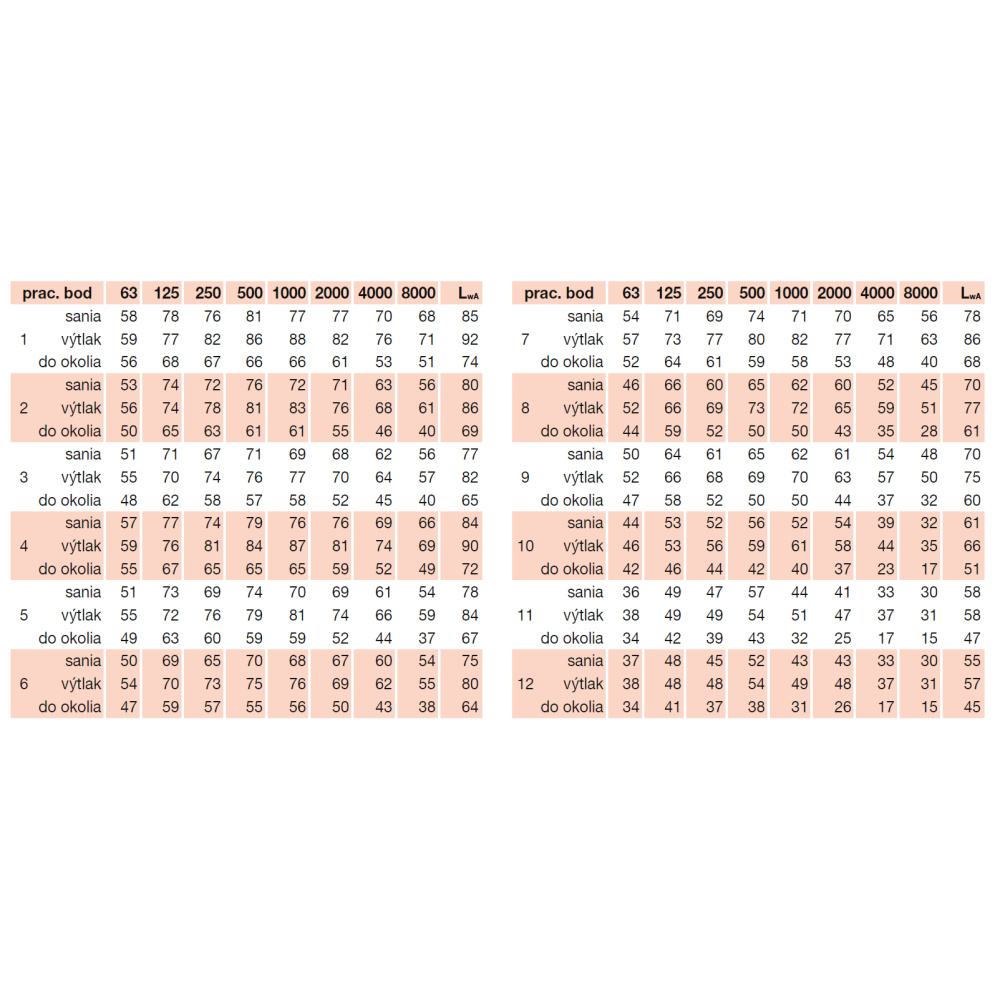

Hluk

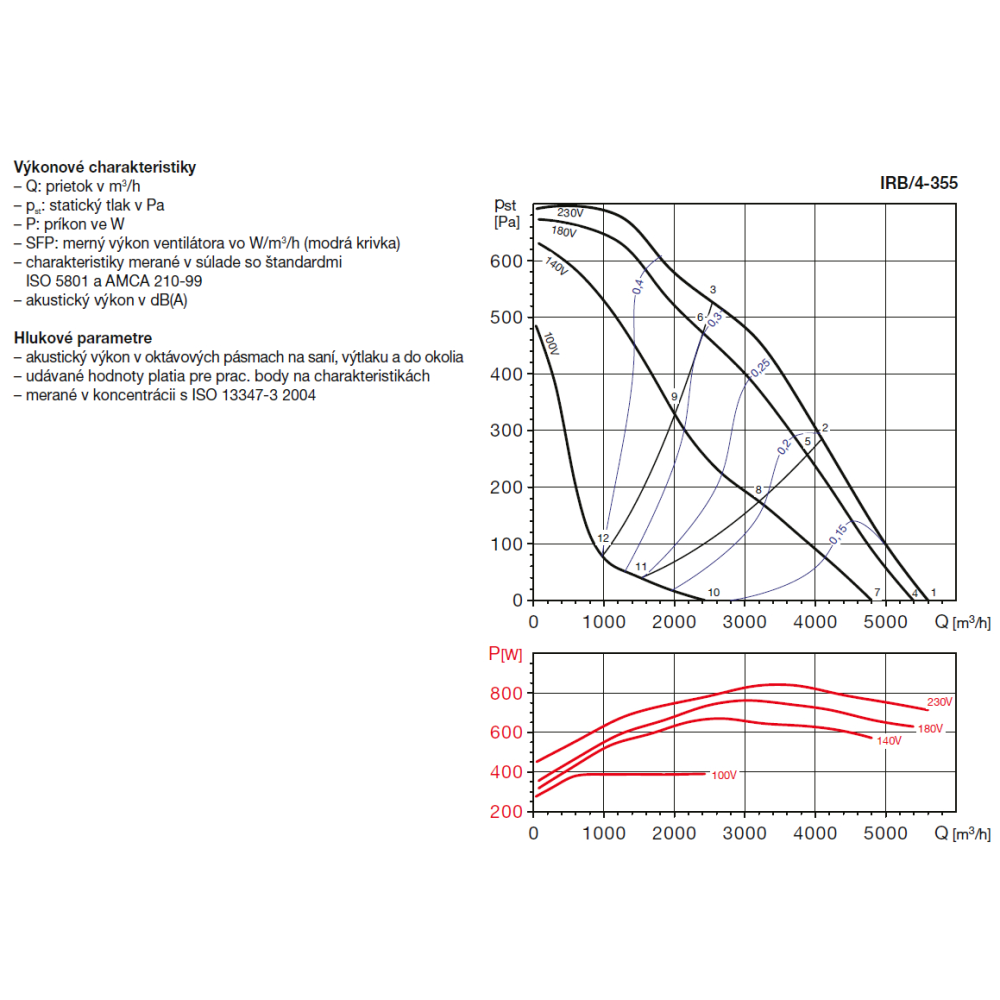

emitovaný ventilátorom je uvedený v tabuľkách pre štyri krivky výkonovej charakteristiky.

Pokyny

Ventilátory sú vhodné pre všeobecné vzduchotechnické aplikácie, kde sa s výhodou uplatní nízka zástavbová výška ventilátora. Ventilátory sú vzhľadom na krytie IP54 a vyššiu pracovnú teplotu vhodné na odvetranie skladov, reštaurácií, nemocníc a športových hál. S výhodou je možné použiť v kombinácii s rekuperačnými výmenníkmi tepla.
