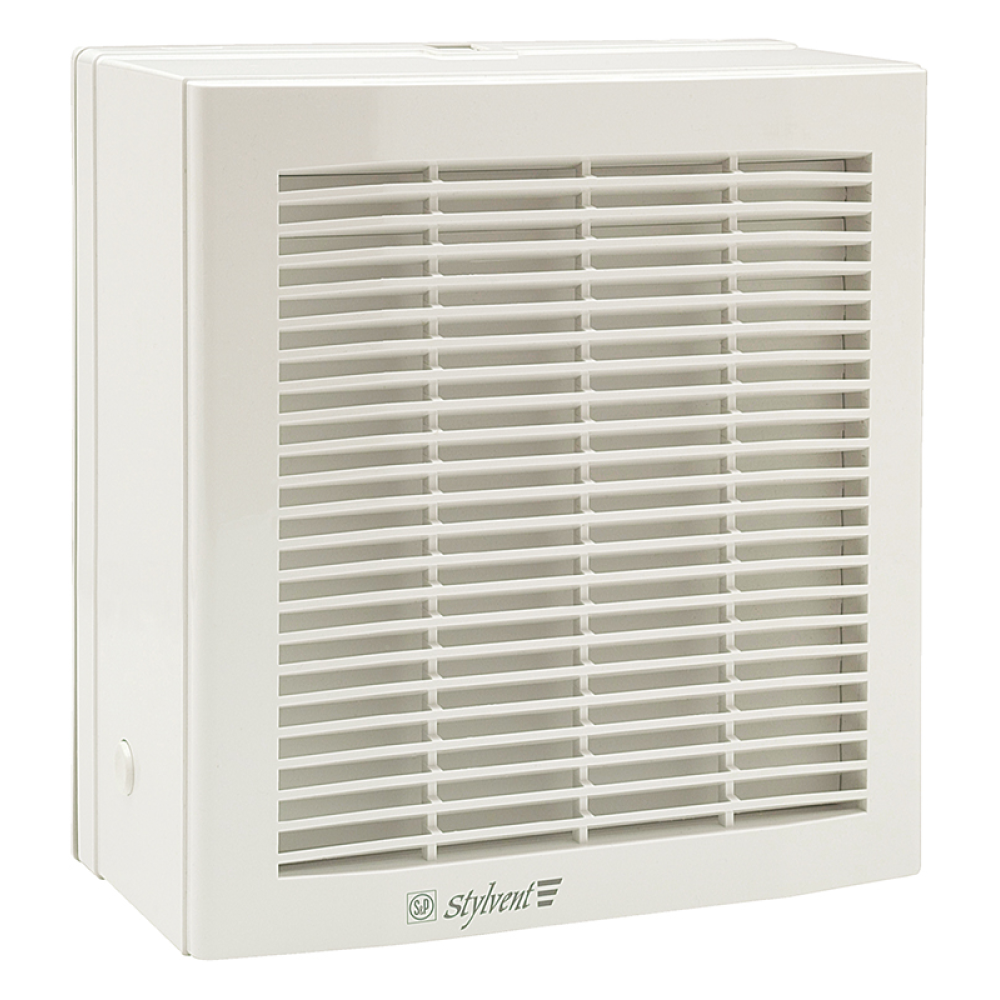

HV 230 A malý axiálny ventilátor

Skrinka

Skrinka je vyrobená z nárazuvzdorného plastu, farba je biela. Ventilátor je vybavený spätnou klapkou, ktorá sa v prípade typu M ovláda ručne a v prípade typov AE, A a RC sa ovláda elektricky súčasne so zapnutím ventilátora. Model je vybavený kontrolkami prevádzky.

Prevádzkové koleso

Obežné koleso je axiálne vyrobené z vysokokvalitného plastu odolného proti nárazom. Má aerodynamicky a výkonovo optimalizované lopatky. Obežné koleso je na hriadeli zaistené centrálnou protišmykovou skrutkou.

Motor

Motor je asynchrónny s pomocnou fázou vo verzii s vonkajším rotorom. Motor má utesnené guľôčkové ložiská s tukovým tesnením na celú životnosť. Krytie IPX4. Dvojito izolované vyhotovenie s tepelnou ochranou.

Smer prúdenia

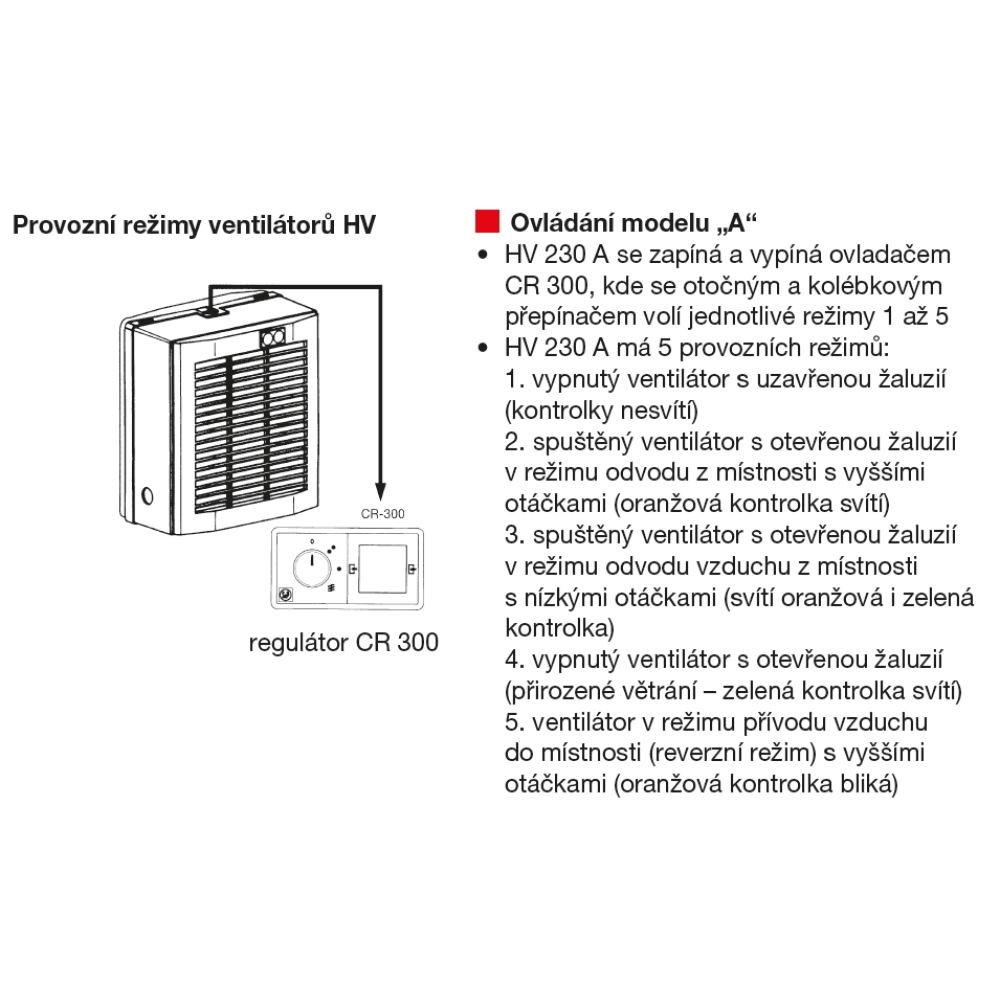

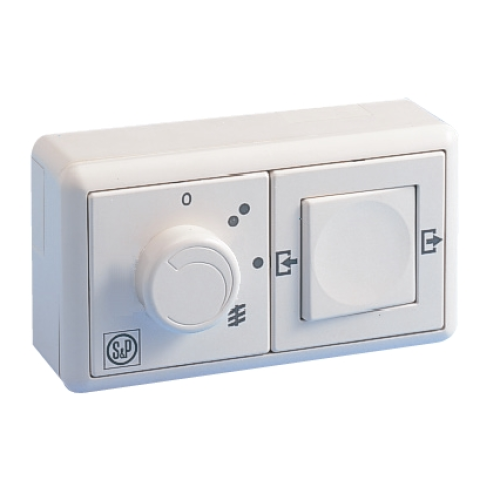

Smer prúdenia je od obežného kolesa k statoru, prúdenie možno meniť pomocou ovládača na ťahanie šnúry pri modeli M, pomocou ovládača pri modeloch AE a A, pomocou diaľkového bezdrôtového ovládania pri modeli RC.

Svorková riadiaca jednotka

Svorkovnica je prístupná po odstránení prednej mriežky ventilátora. Pripojenie sa uskutočňuje prostredníctvom skrytého alebo pod omietku zabudovaného kábla. Svorkovnica obsahuje odľahčovaciu svorku, ktorá zabraňuje vytrhnutiu kábla.

Hluk

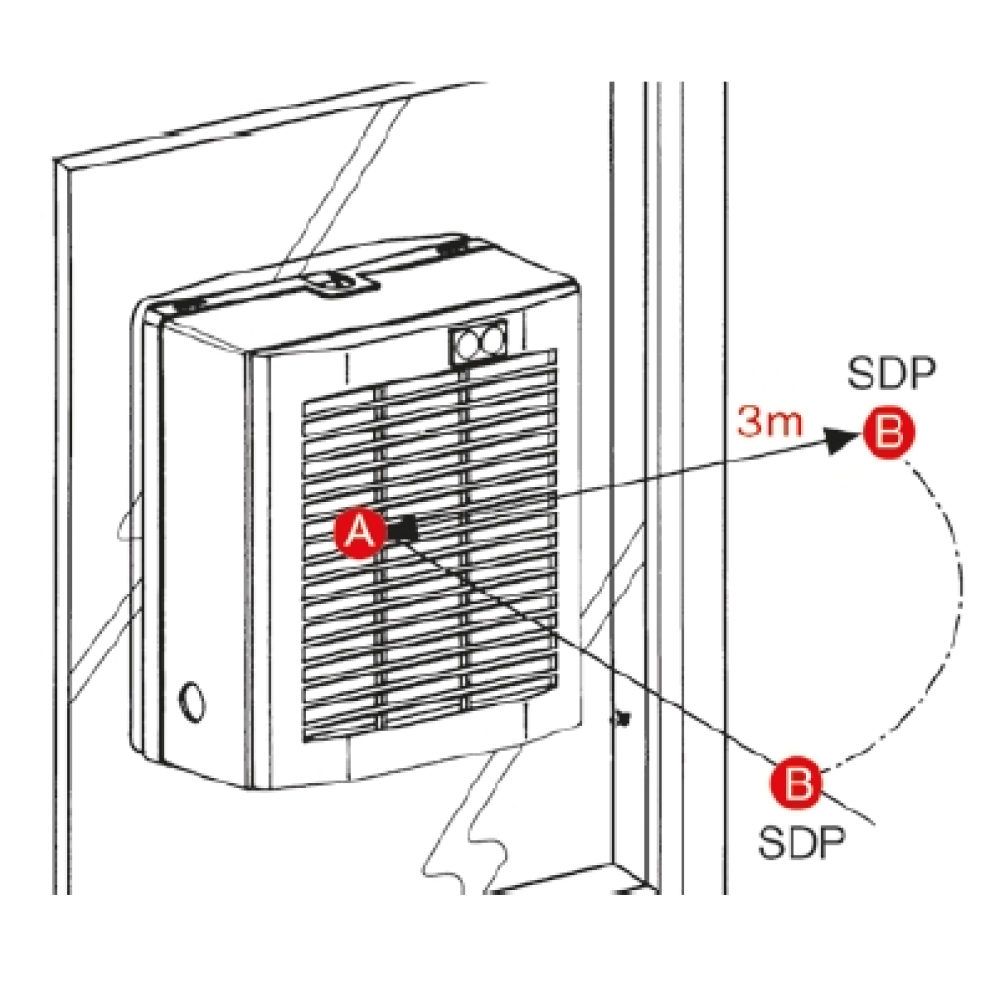

V tabuľke sú uvedené hodnoty akustického tlaku v bode (B - obr. meranie akustických parametrov), vo vzdialenosti 3 m, pre namontovaný ventilátor. V tabuľke sú uvedené korekčné hodnoty na získanie akustického výkonu LWA pri stredných frekvenciách oktávových pásiem pre nasávanie (A) a výtlak.

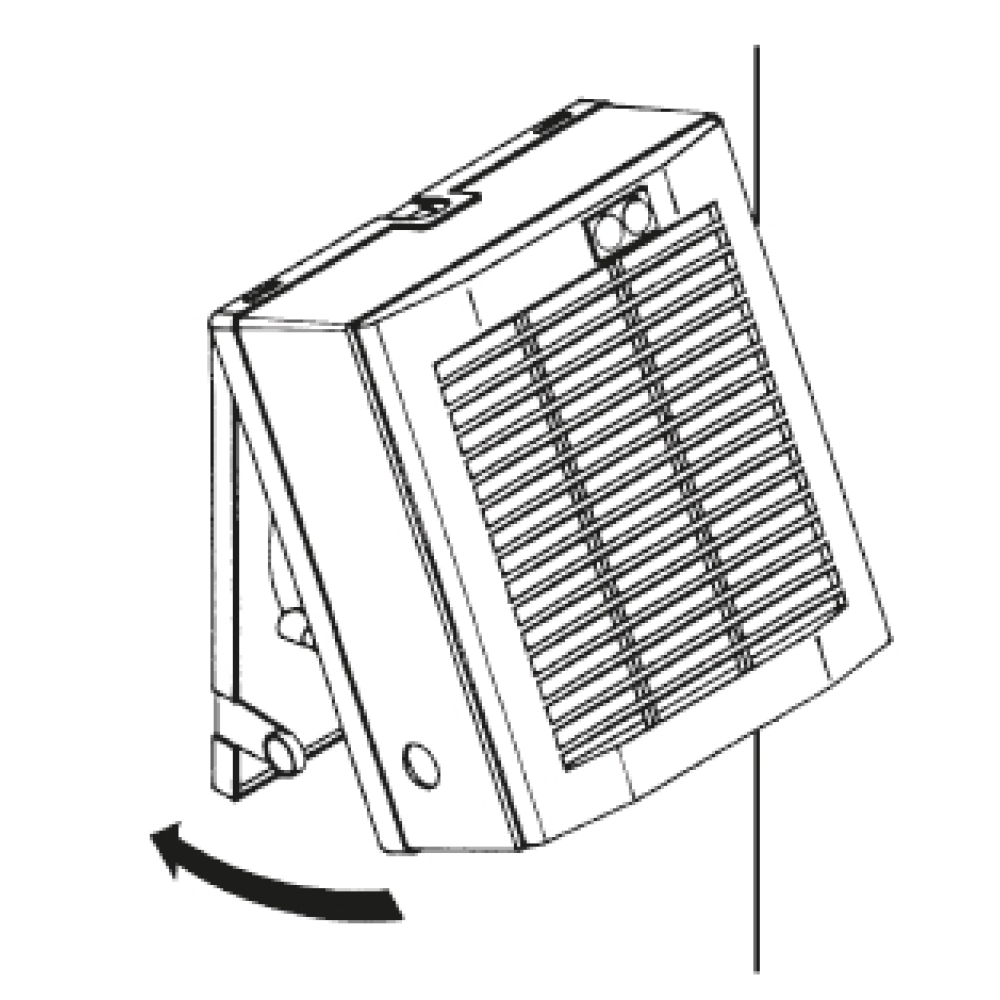

Montáž

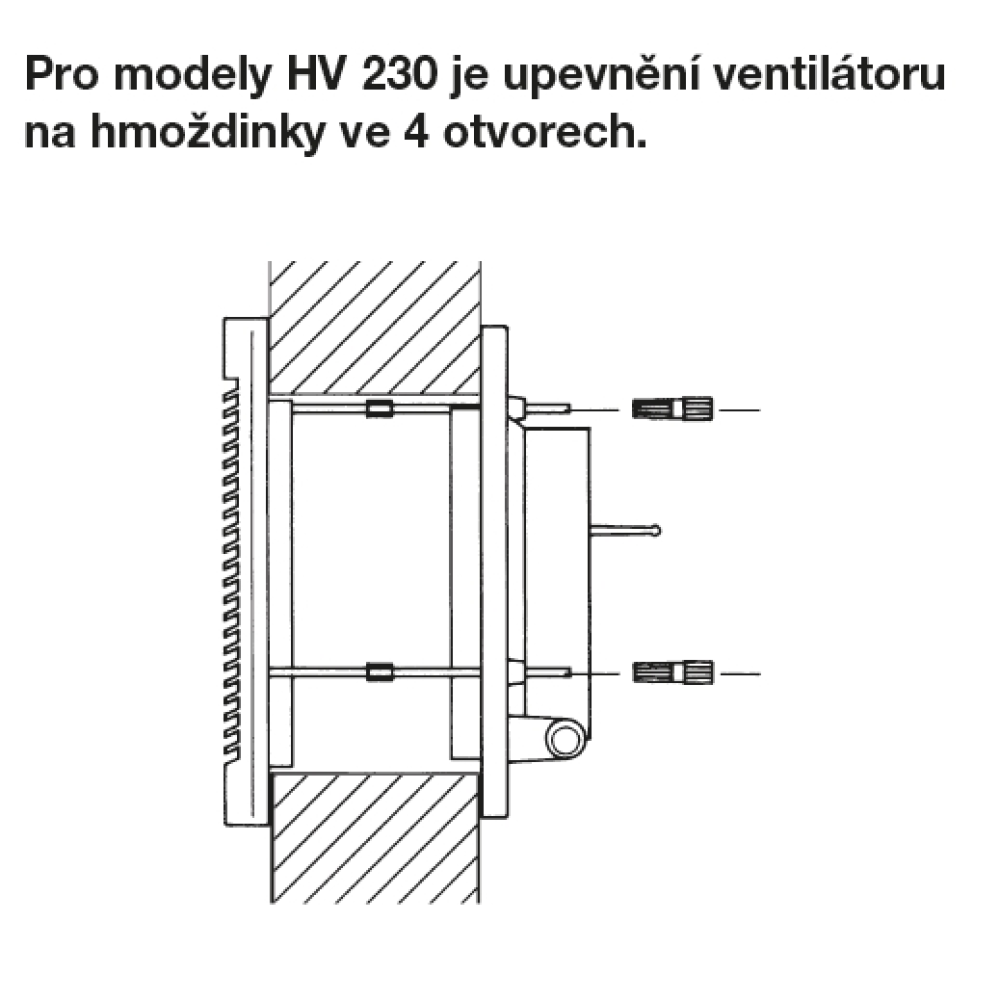

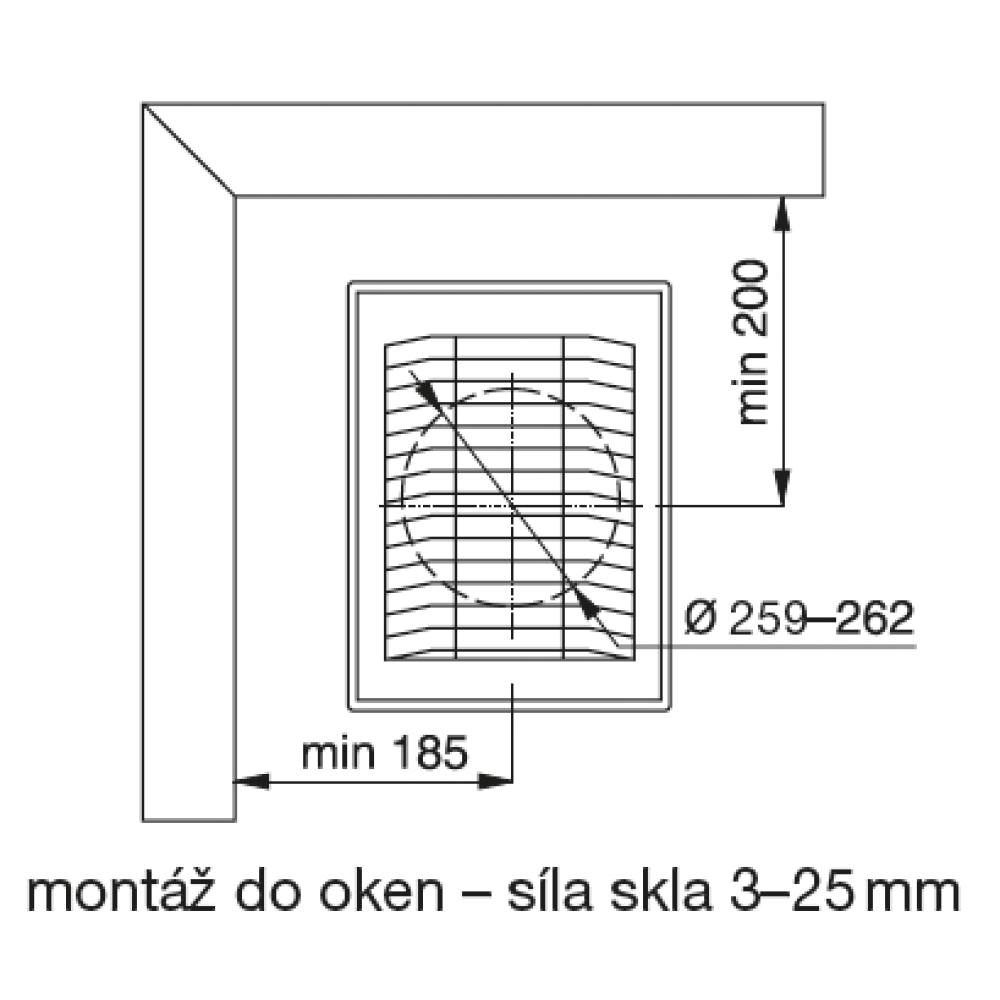

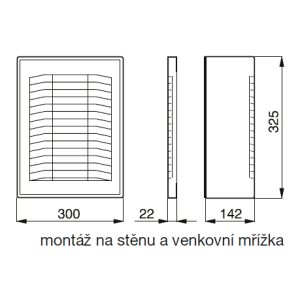

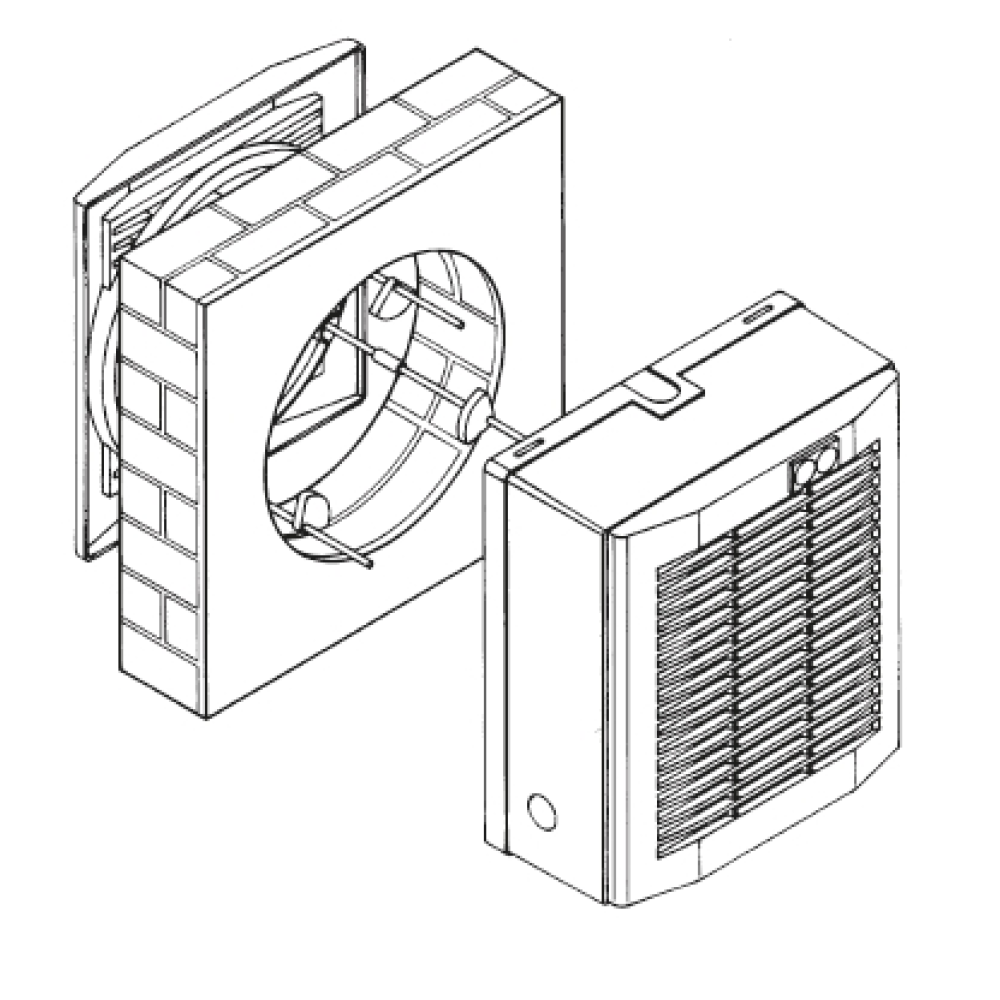

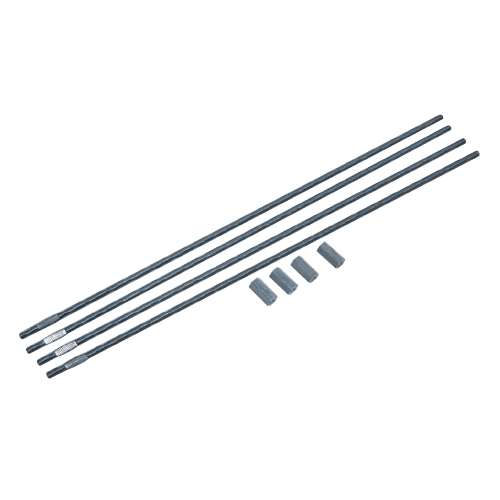

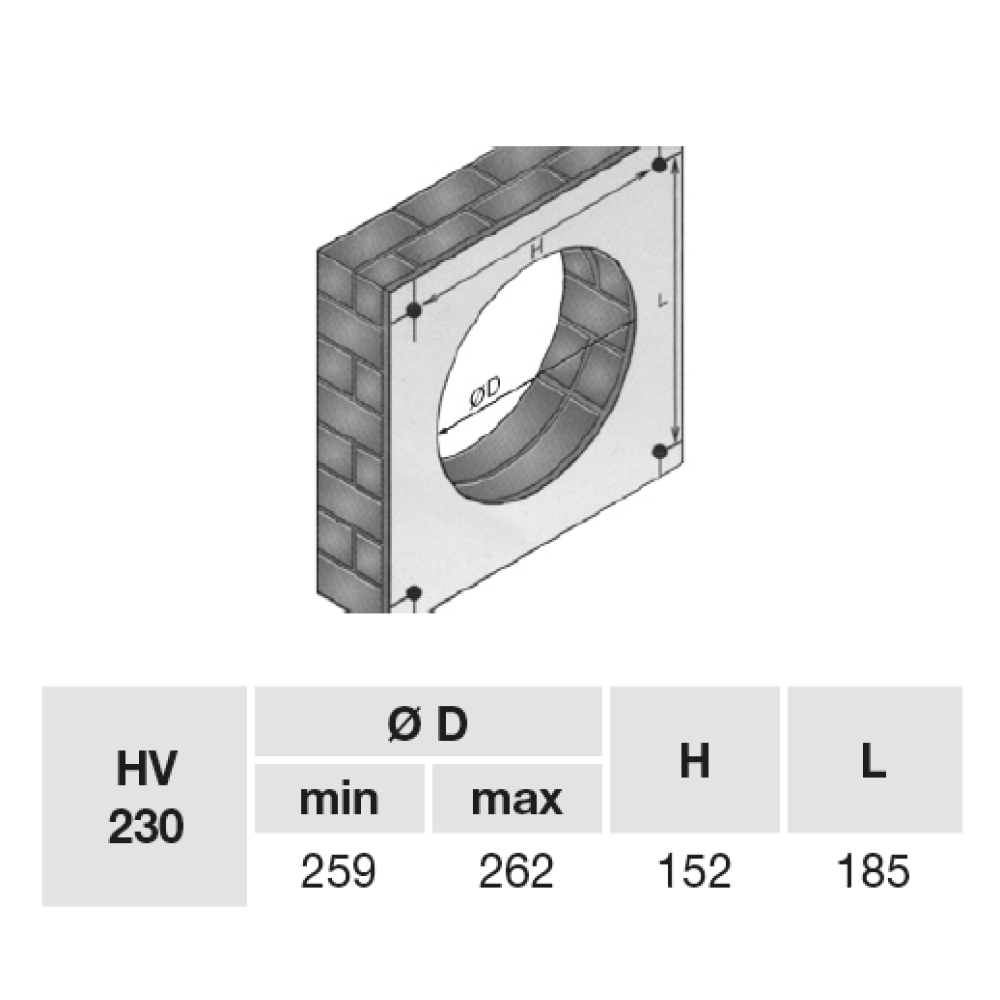

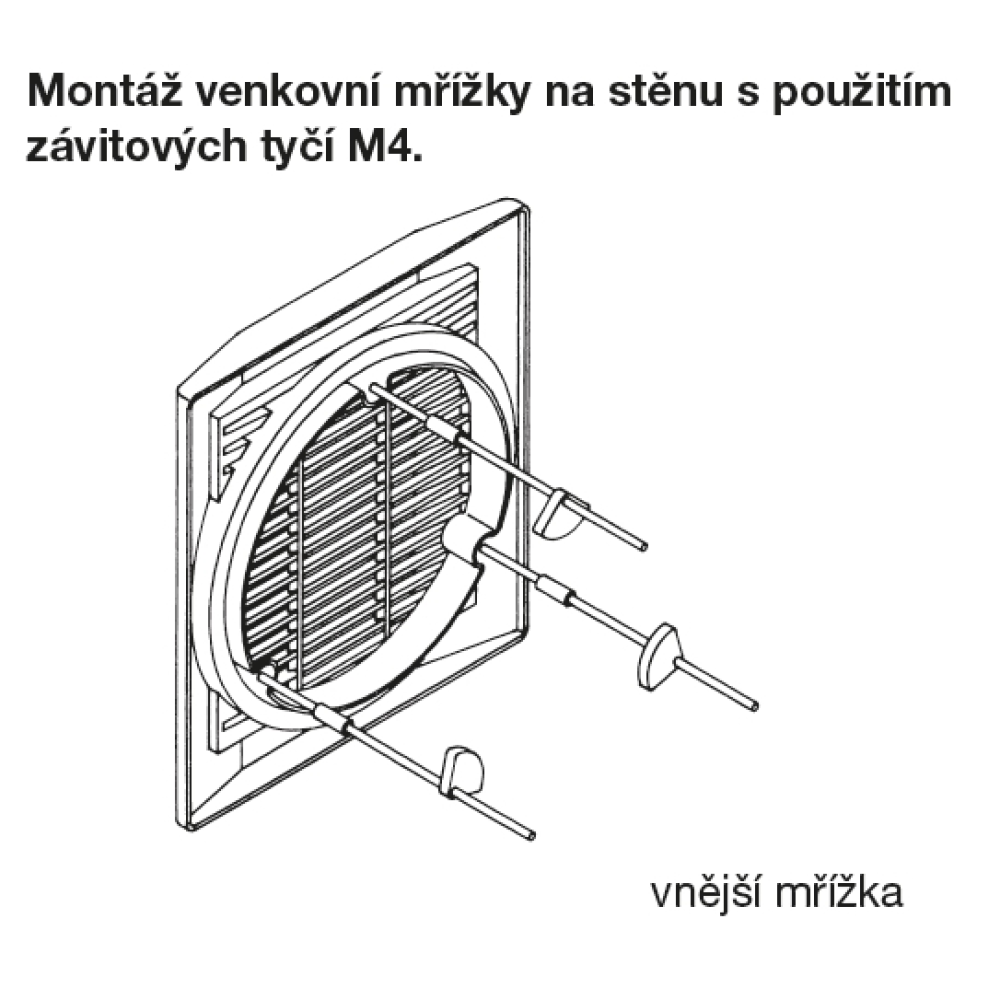

Montáž sa vykonáva do jednoduchého alebo dvojitého okna s hrúbkou 3 až 25 mm. Pomocou 3 skrutiek možno ventilátor namontovať ako nástenný ventilátor na prívod alebo odvod vzduchu cez stenu. Montáž je možná do stien s hrúbkou 25 až 300 mm.

Inštrukcia

Ventilátory sú vhodné na krátke potrubia s veľmi nízkou tlakovou stratou alebo na vetranie priamo cez stenu alebo okno. Ventilátory možno použiť na vetranie v bytovej výstavbe, verejných priestoroch, kanceláriách, obchodoch a reštauráciách.
