HGTT-V 1250 IP55 axiálny strešný ventilátor

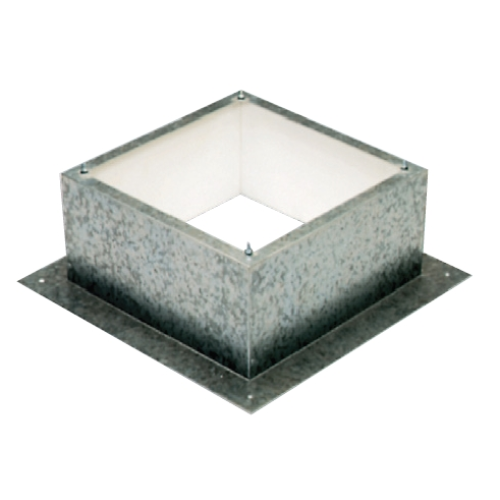

podstavec ventilátora uľahčujúca strešnú montáž

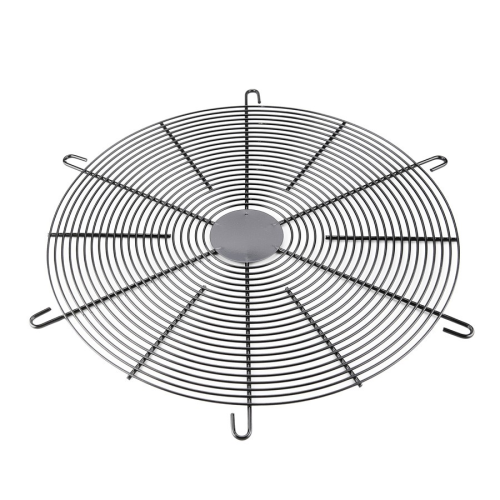

ochrana výfuku proti vniknutiu cudzích telies

Výkonné axiálne strešné ventilátory s nastaviteľnými lopatkami na odsávanie vzduchu.

Viac informácií

cena na vyžiadanie

Dostupnosť: na vyžiadanie [2.7.2025, 00:00] Aktualizácia

Pridať do projektu

Tovar nie je možné objednať cez internet.
Kontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky

Pridať do projektu

Vložiť do on-line návrhového VZT programu

Návrh v Easyvente

Kód produktu:

Popis produktov

Skriňa

je konštruovaná pre vertikálny výfuk vzdušniny. Podstavec aj skriňa ventilátora sú vyrobené z oceľového plechu opatreného antikoróznou ochranou. Valcová skriňa je opatrená šedým epoxidovým lakom. Súčasťou ventilátora je spätná klapka na výtlaku a ochrana pred vniknutím cudzích telies.

Obežné koleso

ventilátora je axiálna, lopatky sú z Al zliatiny, náboj z oceľového galvanizovaného plechu. Obežné koleso je staticky a dynamicky vyvážené. Nastavenie uhla listu obežného kolesa je vykonané výrobcom (8°–32°).

Motor

je asynchrónny s kotvou nakrátko. Motory sú 3-fázové pre napätie 230/400 V do výkonu 3 kW a 3-fázové pre napätie 400 V pre vyššie výkony a dvojotáčkové motory. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie motora IP55, trieda izolácie F. Pracovná teplota -20 až 40 °C. Na plášti je umiestnený revízny vypínač. Na vyžiadanie sú k dispozícii dvojrýchlostné (4/6 a 4/8 pólov) motory.

Svorkovnica

s revíznym vypínačom je umiestnená na skrini ventilátora. Krytie je IP55

Regulácia otáčok

je možná pri vybraných typoch frekvenčným meničom.

Smer prietoku

je štandardne od motora k obežnému kolesu.

Montáž

Ventilátor sa montuje zásadne vo vertikálnej polohe. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu.

Celý popis

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (742.34 kB)

Vyhlásenie o zhode .pdf (359.74 kB)

CAD súbory

2D .dwg (1.70 MB)

3D .dwg (4.36 MB)

2D .dxf (5.48 MB)

3D .dxf (4.58 MB)
