Skrinka
je určený na vertikálny odvod vzduchu. Základňa a skriňa ventilátora sú vyrobené z oceľového plechu s ochranou proti korózii. Valcová skriňa je natretá sivou epoxidovou farbou. Ventilátor obsahuje spätnú klapku na výtlaku a ochranu proti vniknutiu cudzích telies. Ventilátor je certifikovaný podľa normy EN 12 101-3 ako zariadenie vhodné na odvod tepla a dymu.
Bežiace koleso
Ventilátor je axiálny a je vyrobený z Al zliatiny s oceľovým nábojom. Obežné koleso je staticky a dynamicky vyvážené. Uhol lopatiek obežného kolesa je nastaviteľný výrobcom (8° - 32°).
Motor

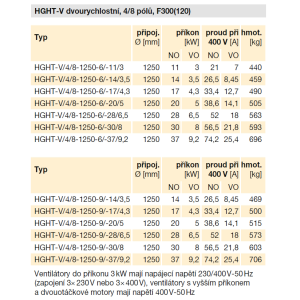

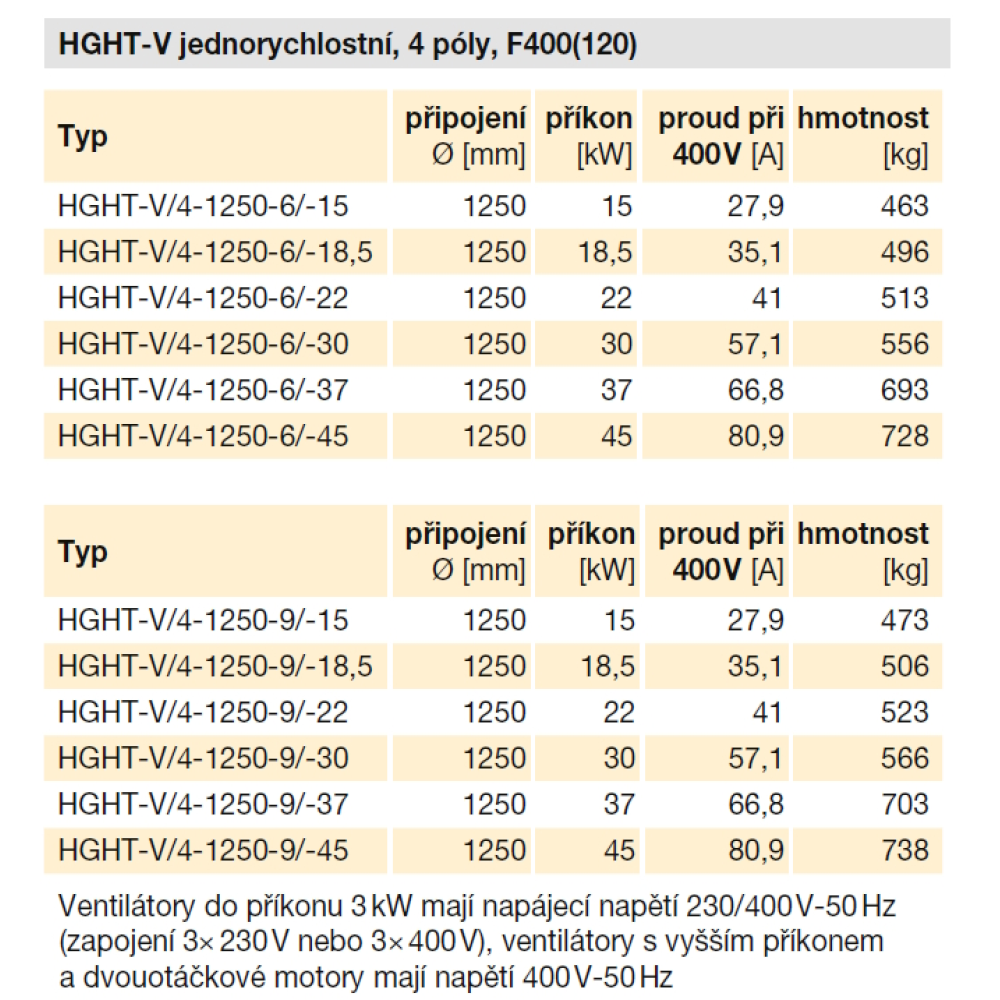

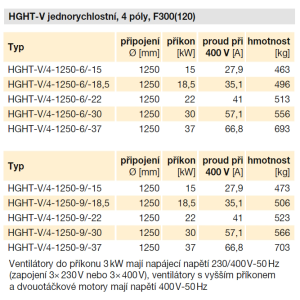

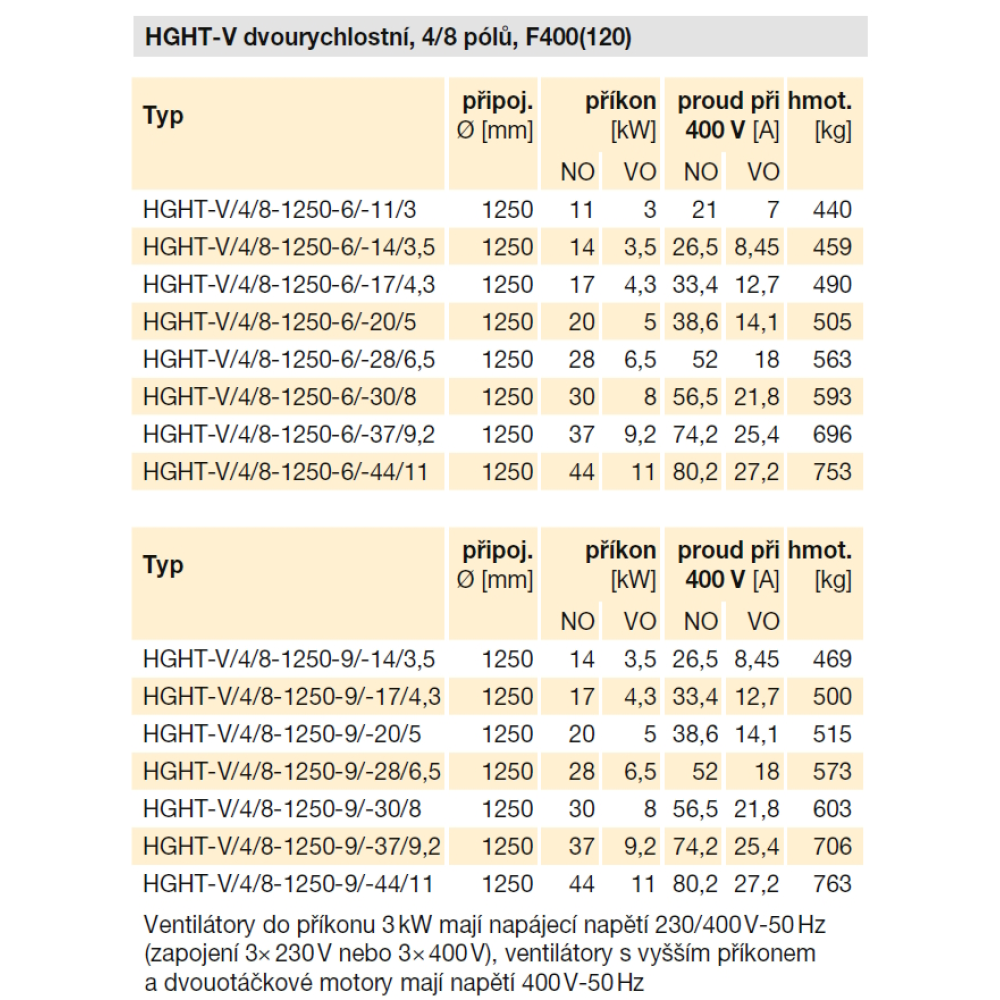

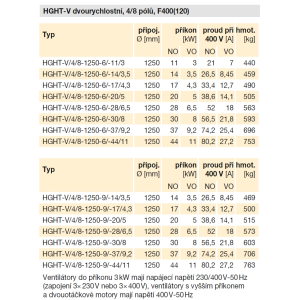

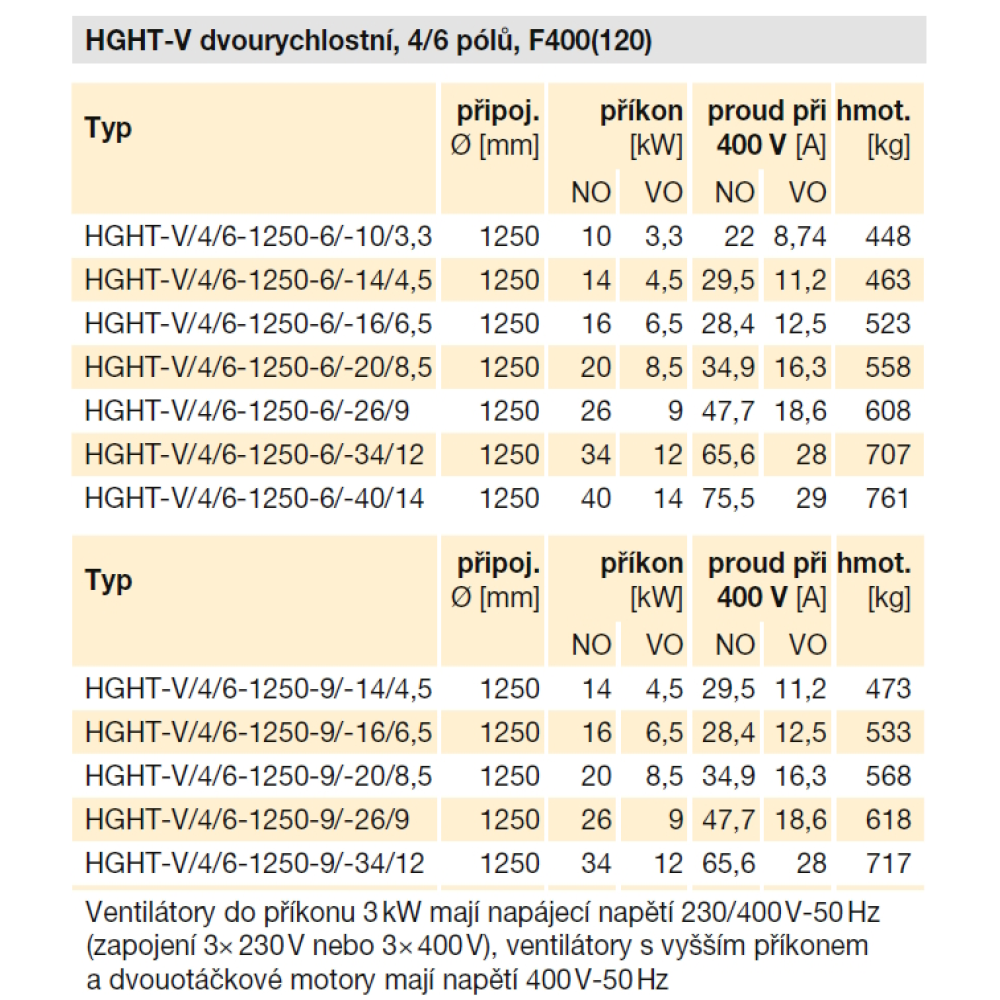

Motor je asynchrónny s kotvou nakrátko. Motory sú trojfázové pre 230/400 V do 3 kW a trojfázové pre 400 V pre vyššie výkony a dvojrýchlostné motory. Izolačná trieda H, stupeň krytia IP55. Revízny spínač je umiestnený na kryte. Prevádzková teplota pre vetranie do 40 °C, v prípade požiaru podľa klasifikácie F400(120), na požiadanie (F300/F200(120)). Na požiadanie sú k dispozícii dvojrýchlostné (4/6 a 4/8 pólové) a šesťpólové motory.
Štvorhranná skrinka
S revíznym spínačom sa nachádza na skrini ventilátora. Krytie je IP55.
Regulácia otáčok
je možná na vybraných typoch pomocou frekvenčného meniča. V režime odvodu tepla a dymu nie je regulácia povolená.
Smer prúdenia
je štandardný od motora k obežnému kolesu.
Montáž
Ventilátor sa inštaluje vo vertikálnej polohe na streche. Skriňa nesmie prenášať mechanické namáhanie z potrubia. Musí sa použiť pružné pripojenie k potrubiu.
Príslušenstvo
- Montážna základňa JBS-V
Návod na použitie
Ventilátory sú vhodné na použitie vo vzduchotechnike, kde je výhodný vysoký prietok vzduchu a kde sa vyžaduje funkcia ventilátora na odvod tepla a dymu.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
