HCFT/6-800 H-X IP55 axiálny ventilátor

Výkonné nástenné axiálne ventilátory vhodné pre vyššie prietoky a nízke tlakové straty v potrubí.

Viac informácií

B2B prístup pre firemných zákazníkov - informujte sa na podmínky

1 955,25 € bez DPH

2 404,96 € s DPH

Dostupnosť: na vyžiadanie [14.7.2025, 16:12] Aktualizácia

Pridať do projektu

Tovar nie je možné objednať cez internet.
Kontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky

Pridať do projektu

Vložiť do on-line návrhového VZT programu

Návrh v Easyvente

Kód produktu: SP153100530

EAN: 8413893095763

Popis produktov

Skrinka

Je vyrobená z oceľového plechu, potiahnutá čiernym lakom, skrutky sú galvanicky pokovované.

Prevádzkové koleso

je vyrobené z termoplastu vystuženého sklenenými vláknami s Al nábojom. Je staticky a dynamicky vyvážené. Otáčanie lopatiek je štandardne 32° alebo 34°.

Motor

je asynchrónny, povrch hová úprava čiernym lakom, stator s chladiacimi rebrami, izolácia triedy F, pracovná teplota -20 až +40 °C. Motory sú 3-fázové pre napätie 230/400 V alebo 3-fázové pre napätie 400 V. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP55.

Regulácia otáčok

vykonáva sa pomocou frekvenčných meničov

Smer otáčania

možno meniť pre jednofázové a trojfázové motory. Pri štandardnom obežnom kolese sa prietok pri zmene smeru otáčania zníži približne o 30 %. Pri nástennej verzii je prúdenie vzduchu od motora k obežnému kolesu štandardné.

Svorky

je vyrobená z čierneho plastu. Svorkovnica sa nachádza na motore (nástenná verzia).

Montáž

Ventilátor v každej polohe osi motora. Kryt nesmie prenášať mechanické namáhanie od stavebných konštrukcií.

Hluk

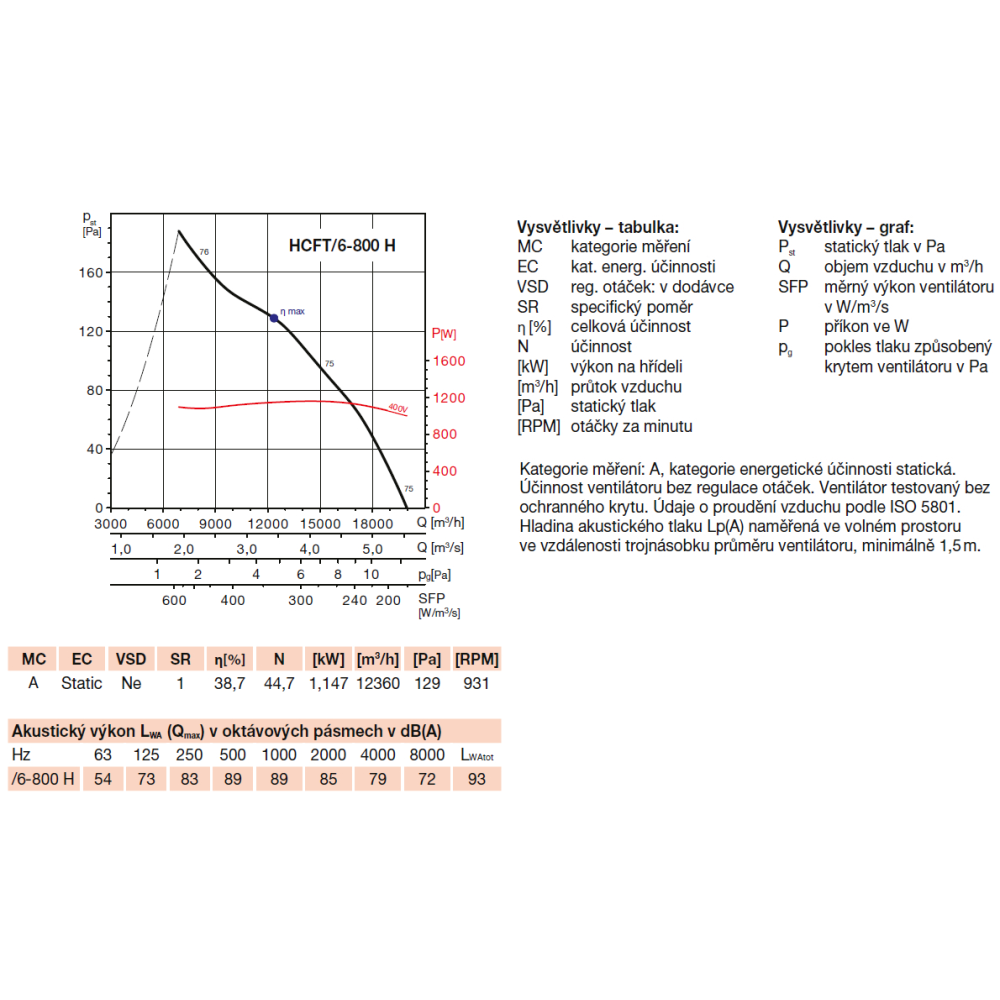

hluk vydávaný ventilátorom je uvedený v tabuľkách, pričom merania sa vykonávajú vo vzdialenosti rovnajúcej sa trojnásobku priemeru obežného kolesa (nie však menšej ako 1,5 m) vo voľnom akustickom poli.

Celý popis

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (486.48 kB)

Návod na používanie .pdf (400.60 kB)

Vyhlásenie o zhode .pdf (359.33 kB)

CAD súbory

2D .dwg (105.79 kB)

3D .dwg (281.79 kB)

2D .dxf (107.67 kB)

3D .dxf (242.58 kB)
