HCBT/6-400 H Ex axiálny ventilátor do výbušného prostredia

Skrinka

je vyrobená z oceľového plechu potiahnutého čiernou epoxidovou farbou, konzoly a skrutky sú tiež galvanicky pokovované.

Prevádzkové koleso

je vyrobené z Al zliatiny. Obežné koleso je staticky a dynamicky vyvážené, rozsah prevádzkových teplôt je od -20 do +55 ˚C (veľkosti 315-710 okrem TCBT/4-710) alebo od -20 do +40 ˚C (veľkosti 800-1000 a TCBT/4-710).

Motor

asynchrónny s kotvou nakrátko, stator s chladiacimi rebrami, povrchová úprava čiernym epoxidovým lakom s izoláciou triedy F. Guľôčkové ložiská s tukovou náplňou na celú životnosť. Krytie IP55. Pri veľkostiach 710 - 1000 konzultujte s našimi inžiniermi hodnoty I_A/I_N a t_e.

Riadenie rýchlosti

Ventilátory nie je možné štandardne elektricky alebo elektronicky regulovať. Na požiadanie je možné dodať PTC motory s tepelnou ochranou, regulované odporúčanými frekvenčnými meničmi.

Smer otáčania

Je možné objednať obežné koleso pre opačný smer otáčania. V prípade nástennej verzie je štandardný tok vzduchu od motora k obežnému kolesu, v prípade kanálovej verzie je to naopak.

Svorky

je v nevýbušnom vyhotovení. Svorkovnica je umiestnená na motore (nástenná verzia) alebo na skrini (kanálová verzia).

Montáž

Ventilátory v každej polohe osi motora. Ventilátory HCBT sa môžu inštalovať len do steny, výtlak a nasávanie musia zostať voľné (pri inštalácii do potrubia ventilátor nebude spĺňať prípustnú teplotu). Skriňa nesmie prenášať mechanické namáhanie z potrubia. Musí sa použiť pružné pripojenie k potrubiu.

Hluk

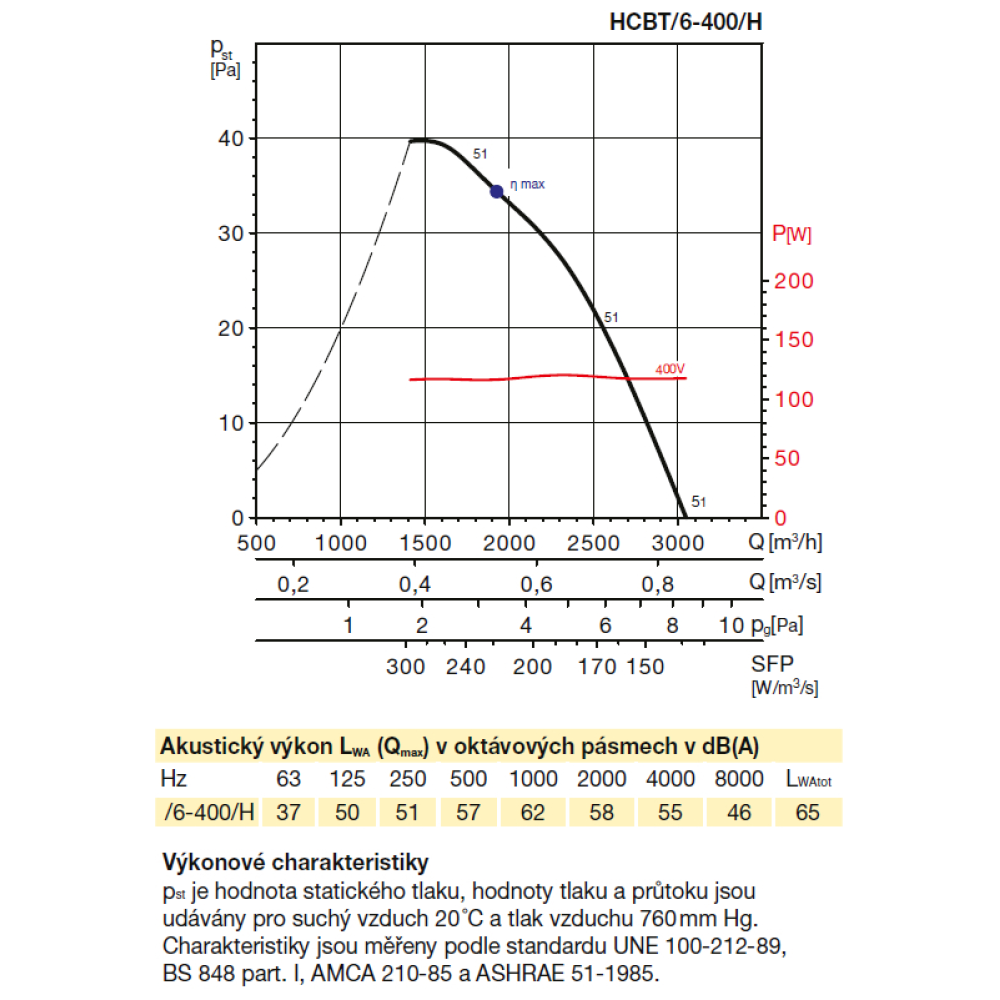

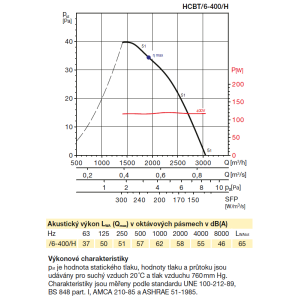

hluk emitovaný ventilátorom je uvedený v tabuľkách, meraný vo voľnom akustickom poli vo vzdialenosti rovnajúcej sa trojnásobku priemeru obežného kolesa (ale nie menej ako 1,5 m), na strane sania.

Inštrukcie

Pýtajte sa na špeciálne vyhotovenia a aktuálne dostupné špeciálne príslušenstvo. Vyžiadajte si informácie o dodacích lehotách. Upozornenie: ventilátory sú v špeciálnom vyhotovení pre Českú republiku. Nie je možné použiť náhradné diely štandardne dodávané výrobcom alebo inými komerčnými organizáciami. Ventilátory HCBT, TCBT/4-315 Ex je možné prevádzkovať len v sieti 3 x 400 V v zapojení Y.

Pre inštaláciu bezpečnostných prvkov a tým aj bezpečnú prevádzku ventilátorov sú rozhodujúce hodnoty I_n, I_a/I_n a t_e uvedené v certifikátoch ventilátorov. Tieto hodnoty sa musia po dodaní ventilátora starostlivo skontrolovať.
