Skrinka
Skrinka je vyrobená z nárazuvzdorného plastu, farba je biela. Skrinka je určená na montáž na stenu alebo strop. Vo výtlaku ventilátora je spätná klapka. Predný panel obsahuje kovovú filtračnú mriežku. Súčasťou dodávky je plastová spätná klapka s pripojením na potrubie DN80.
Prevádzkové koleso
Otáčacie koleso je radiálne s dopredu zahnutými lopatkami. Obežné koleso je staticky a dynamicky vyvážené.
Motor
Motor je dvojrýchlostný asynchrónny motor s rozbehovým kondenzátorom. Motor má tepelnú ochranu proti prehriatiu. Maximálna prevádzková teplota okolia je 40 ˚C. Dvojitá izolácia, krytie IP44.
Štvorhranná skrinka
Svorkovnica je prístupná po odstránení prednej mriežky a krytu svorkovnice, pripojenie zapustené alebo kábel na omietke. Svorkovnica obsahuje odľahčovaciu svorku, ktorá zabraňuje vytrhnutiu kábla.
Regulácia rýchlosti

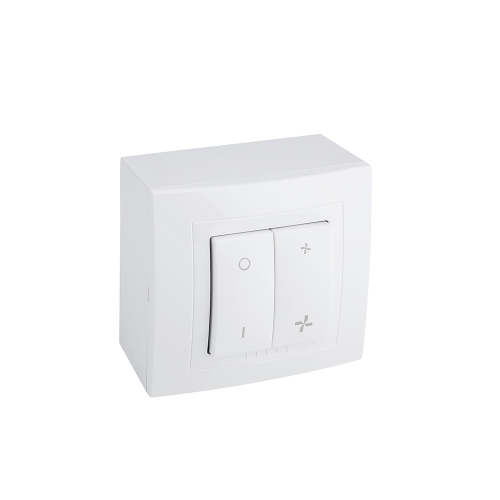

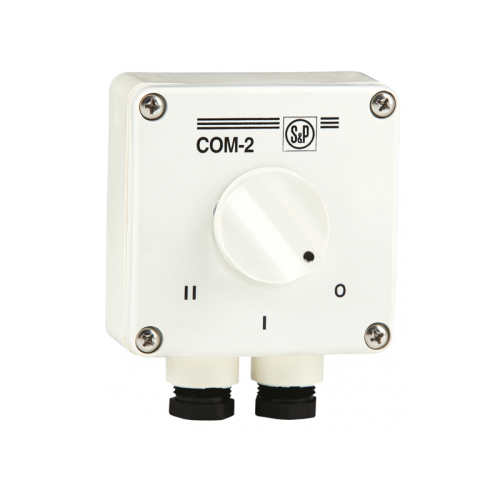

Regulácia otáčok pre typ S pomocou plynulého regulátora REB alebo prepínača otáčok REGUL 2 alebo COM 2. Pre typ T zabudovaný časový spínač automaticky prepína rýchlosť tak, že po odpojení svorky LS ventilátor beží na nastavený čas pri nižších otáčkach. Pozri zapojenie na nasledujúcej strane.
Hluk
Hluk vydávaný ventilátorom sa meria vo vzdialenosti 1,5 m v osi ventilátora na strane nasávania.
Varianty
S - základné dvojrýchlostné vyhotovenie
T - doba chodu 2-30 min, ventilátor pracuje pri nižších otáčkach
HT - doba chodu 2-30 min, hygrostat 60-90 % relatívnej vlhkosti, ventilátor pracuje pri nižších otáčkach
Montáž
Montáž sa vykonáva na stenu pomocou papierovej montážnej šablóny, ktorá je súčasťou dodávky. Súčasťou dodávky sú aj hmoždinky a skrutky. Pri montáži odporúčame pod montážne body ventilátora umiestniť pružné podložky, aby sa znížil prenos hluku cez stavebnú konštrukciu.
Inštrukcia
Dvojrýchlostné ventilátory sú vhodné pre pomerne dlhé potrubia s väčšou tlakovou stratou alebo pre priame priechodné vetranie. Ventilátory možno použiť na vetranie v bytovej výstavbe v spojení s hygrostatom HIG 2 alebo hygrostatom v kombinácii s termostatom na vetranie vlhkých priestorov.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
