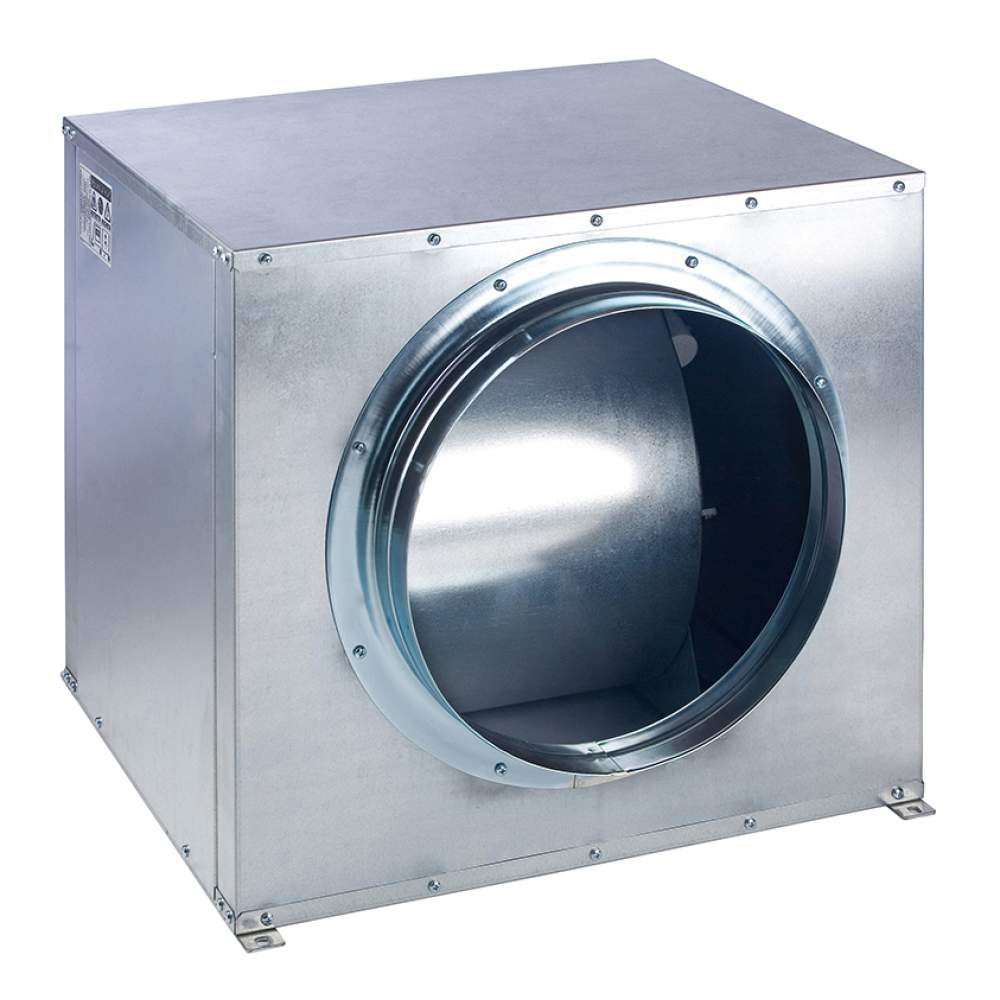

Skriňa
je z ocelového, galvanicky pozinkovaného plechu. Skriňa je vo vnútri vybavená 7-mm vrstvou zvukovo izolujúceho materiálu. Ventilátor je uložený v skrini na odpružených prefiloch, aby sa obmedzil prenos vibrácií. Na skrini sú priskrutkované kruhové hrdlá pre pripojenie flexibilných hadíc alebo kruhového potrubia. Pri prevoze ventilátora je skriňa v podtlaku.
Ventilátor
je radiálna s dopredu zahnutými lopatkami, obojstranne sacia.
Motor
je asynchrónny s kotvou nakrátko, uložený v priede vzdušniny. Motory ventilátorov CVB sú 1-fázové pre napätie 230 V, CVT sú 3-fázové pre napätie 230/400 V. Motor má guličkové ložiská s tukovou náplňou na dobu životnosti a vstavanú termopoistku pred prehriatím. Izolácia triedy F, krytie IP44. Pracovná teplota -20 °C až +40°C.

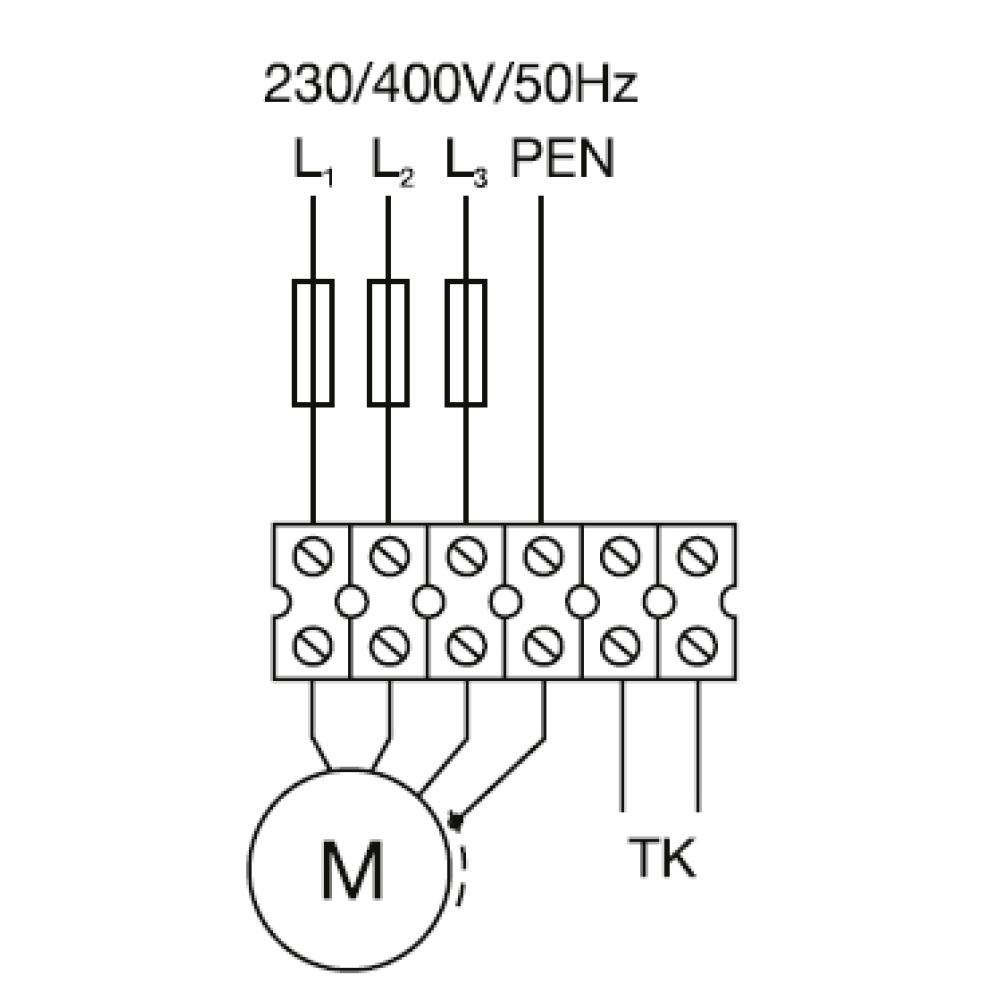

Svorkovnica
je štandardne z čierneho plastu, je voľne pripojená na prívodnom kábli od motora a je ju možné samoreznými skrutkami priskrutkovať na dobre prístupné miesto na skrini. Dĺžka kábla cca 0,5 m, krytie IP55.

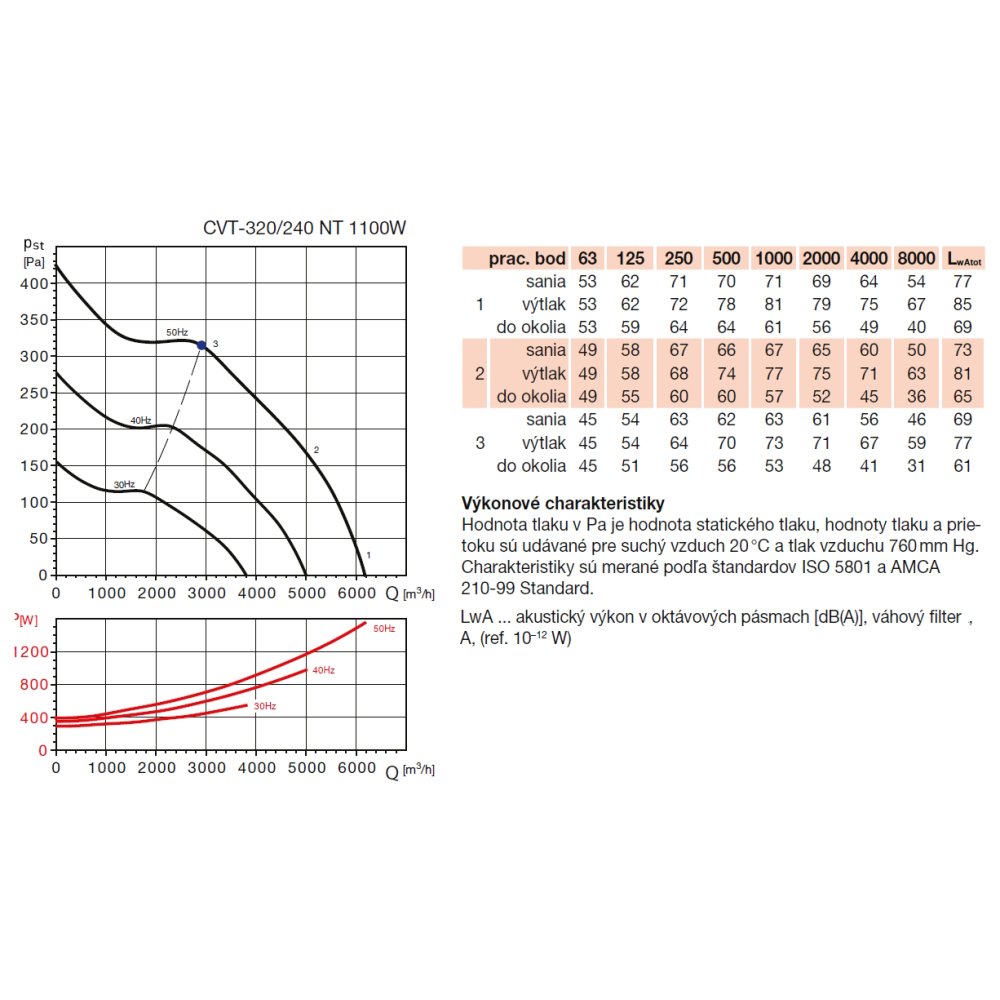

Hluk

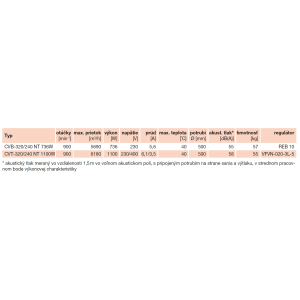

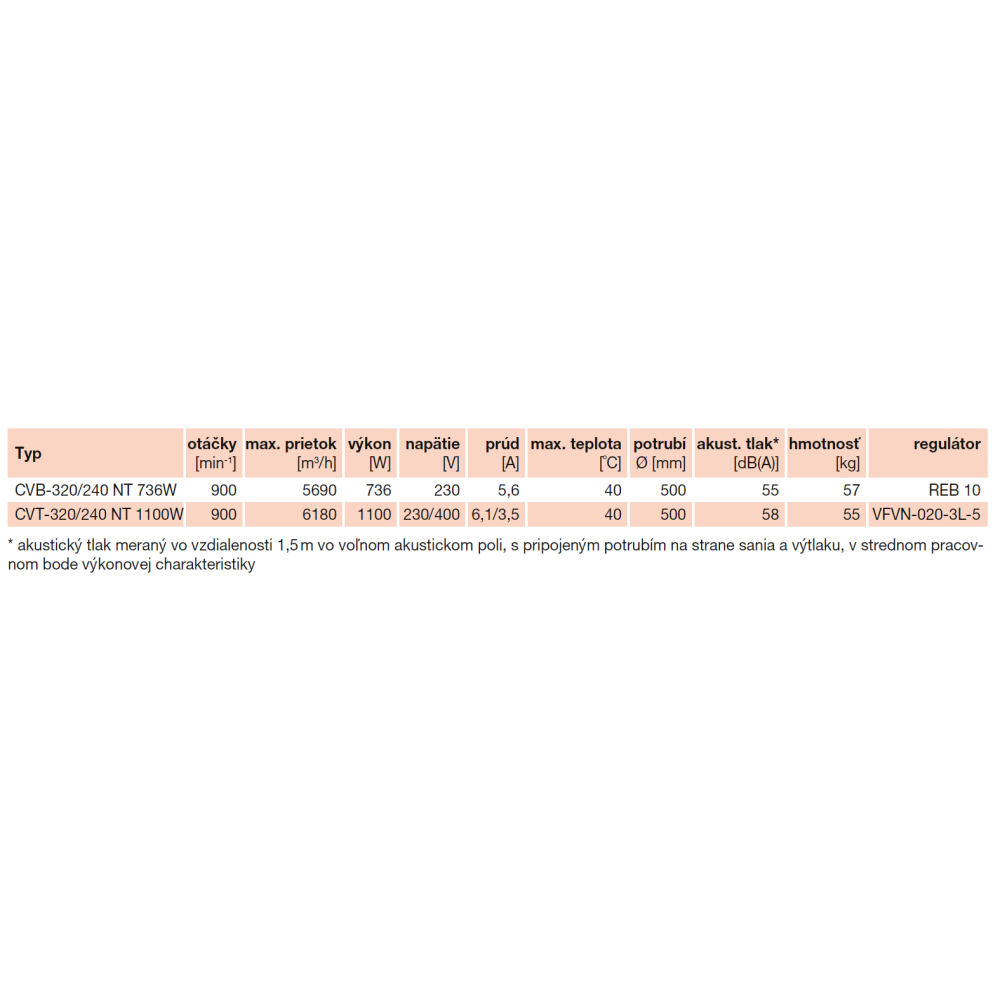

emitovaný ventilátorom je uvedený v tabuľkách.
Montáž
vnútorné i vonkajšie s použitím striešky CSC, s ohľadom na životnosť ložísk prednostne s osou motora vodorovne. V okolí ventilátora je nutné ponechať voľný priestor pre sňatie bočných panelov a revíznu činnosť. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu.
Pokyny
ventilátory sú vhodné pre vzduchotechnické aplikácie, kde sa s výhodou uplatní nízka hlučnosť ventilátora. Ventilátory sú vhodné najmä na odvetranie reštaurácií, športových hál, nemocníc a skladov.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
