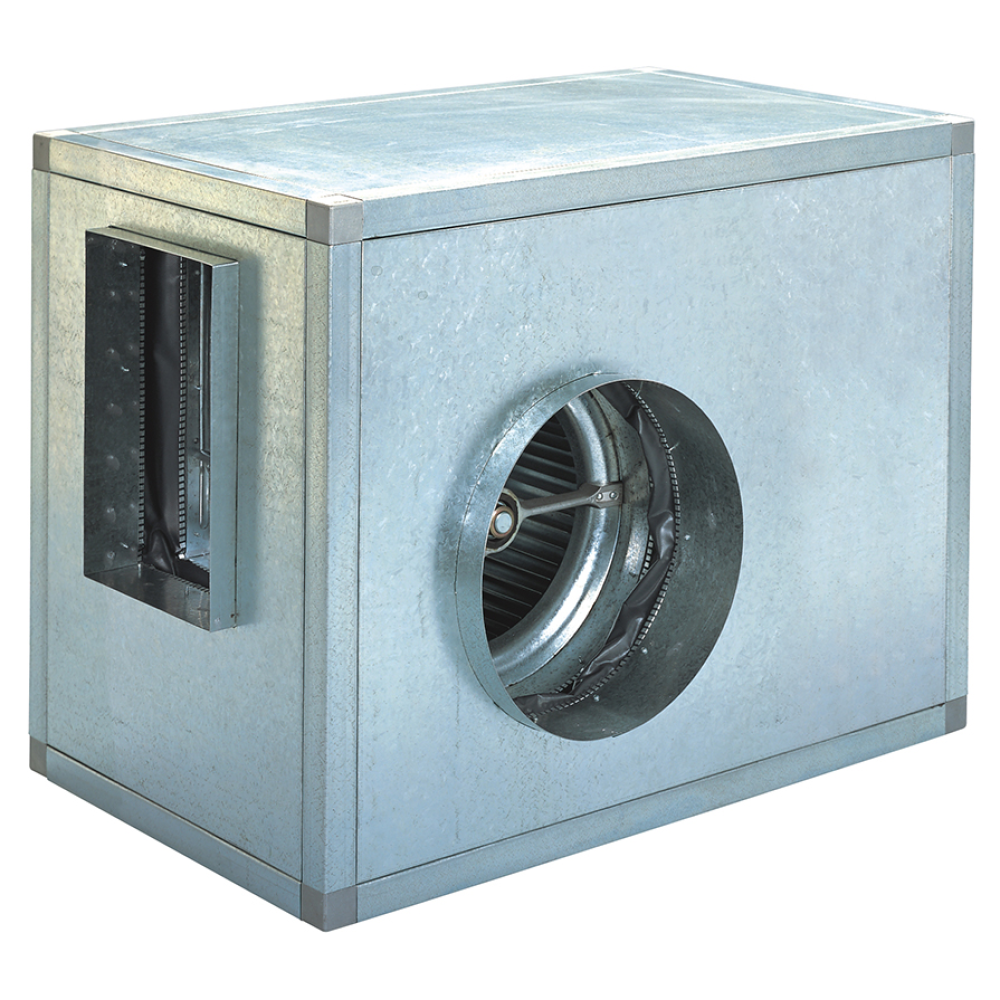

CVST 9/4 0,55 kW 1800 IP55 radiálny ventilátor

Skrinka

Skrinka ventilátora je vyrobená z pozinkovaného oceľového plechu, tepelne a hlukovo izolovaná, s kruhovým hrdlom na vstupe a štvorcovým hrdlom na výstupe. Na skrini sú prístupové dvierka na ľahký prístup k ventilátoru a motoru. Ventilátor je poháňaný remeňom.

Ventilátor

Ventilátor je radiálny s dopredu zahnutými lopatkami a je vyrobený z pozinkovaného oceľového plechu. Je staticky a dynamicky vyvážený.

Motor

Motor je asynchrónny s kotvou nakrátko. Motory ventilátorov CVST sú 3-fázové pre napätie 230/400 V alebo 3-fázové pre napätie 400 V. Motory sú s izoláciou triedy F a pracovnou teplotou -20 až +80 ˚C. Uzavreté guličkové ložiská majú tukovú náplň na dobu životnosti. Krytie IP55

Svorky

sú štandardne umiestnené na skrini motora a sú prístupné po odstránení kontrolných krytov ventilátora.

Montáž

Pre štandardné vyhotovenie len s horizontálnym výtlakom a ľavostranným nasávaním. Na požiadanie sa môže dodať s pravostranným nasávaním alebo vertikálnym vypúšťaním.

Regulácia otáčok

je možná len vo všetkých veľkostiach pomocou frekvenčného meniča.

Smer otáčania

je vyznačený šípkou na kryte. Smer otáčania sa musí po uvedení do prevádzky skontrolovať; ak je smer otáčania opačný, musí sa zmeniť sled fáz.

Hluk

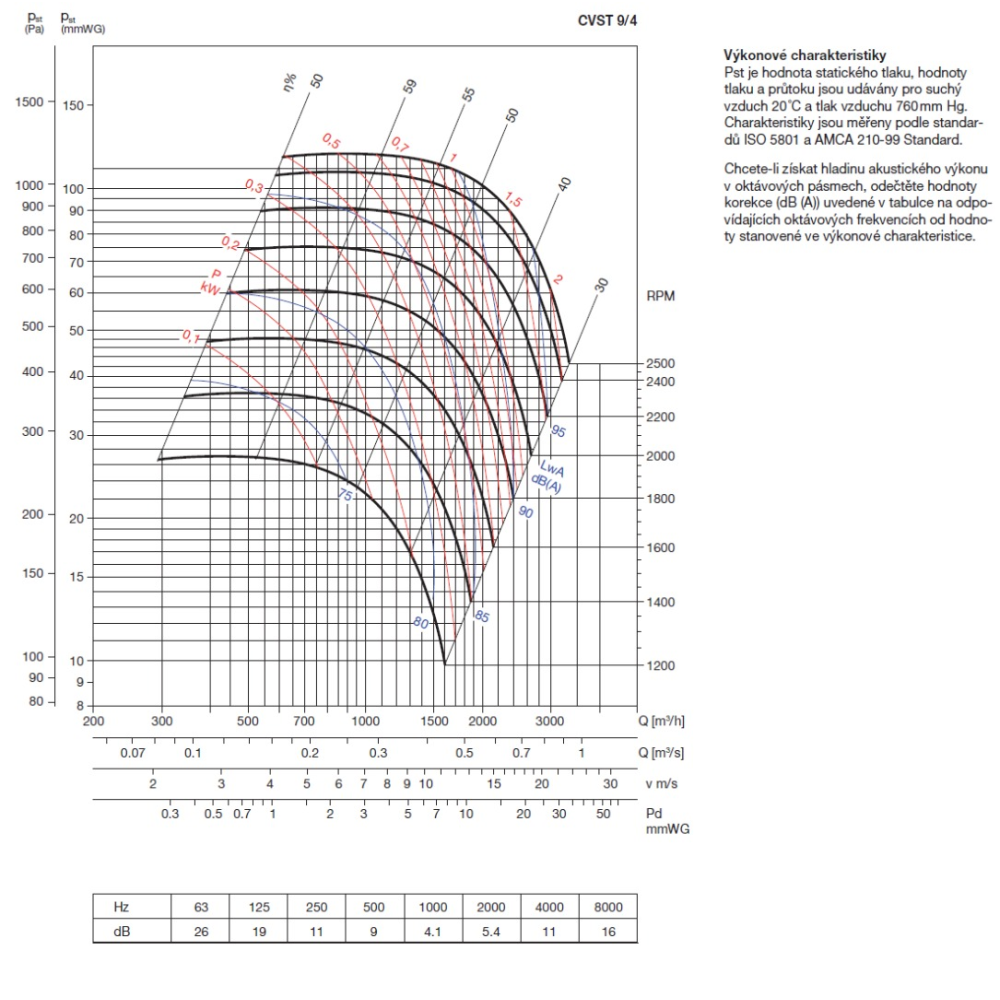

Hlukové hodnoty sú uvedené vo výkonových krivkách.

Inštrukcie

Ventilátory sú vhodné na všeobecné použitie vo vzduchotechnike, kde je výhodná nízka hlučnosť ventilátora a veľký rozsah výkonu. Vďaka krytiu IP55 sú ventilátory vhodné na vetranie reštaurácií, nemocníc, športových hál, skladov a výrobných priestorov. Ventilátory vybavené dažďovou strieškou sú vhodné pre centrálne vetracie systémy v bytovej výstavbe, kde môžu výhodne nahradiť zastarané zariadenia pri rekonštrukciách.
