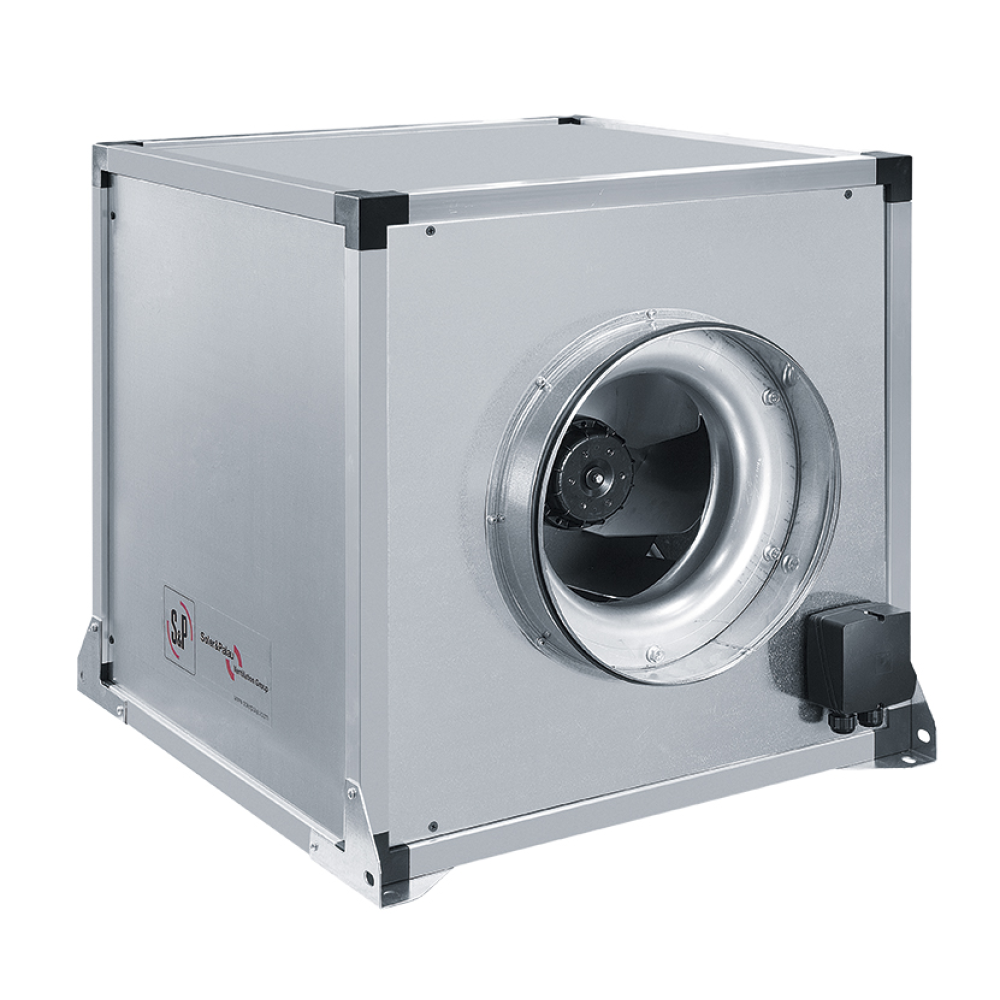

Skriňa
je rámová konštrukcia s bočnými sendvičovými panelmi hrúbky 25 mm, ktoré sú k rámu skrine prichytené samoreznými skrutkami. Sendvičové panely sa skladajú z vonkajšieho aj vnútorného pozinkovaného plechu, vo vnútri sa zvukovo izolačnou výplňou zo sklenej minerálnej vlny. Pre prevádzanie revízií a čistenia je možné jednotlivé panely sňať. Ventilátor je uložený v skrini na odpružených prefiloch, aby sa obmedzil prenos vibrácií. Na skrini sú kruhové hrdlá s jednobritým tesnením. Pod skriňou je oceľový montážny rám. Jednotlivé panely sú zameniteľné za panel s výtlačným hrdlom. Pri prevoze ventilátora je skriňa v pretlaku.
Obežné koleso
je radiálne s dozadu zahnutými lopatkami, je staticky a dynamicky vyvážené. Obežné koleso je vyrobené z hliníka (CVAB) alebo z ocelového plechu (CVAT).

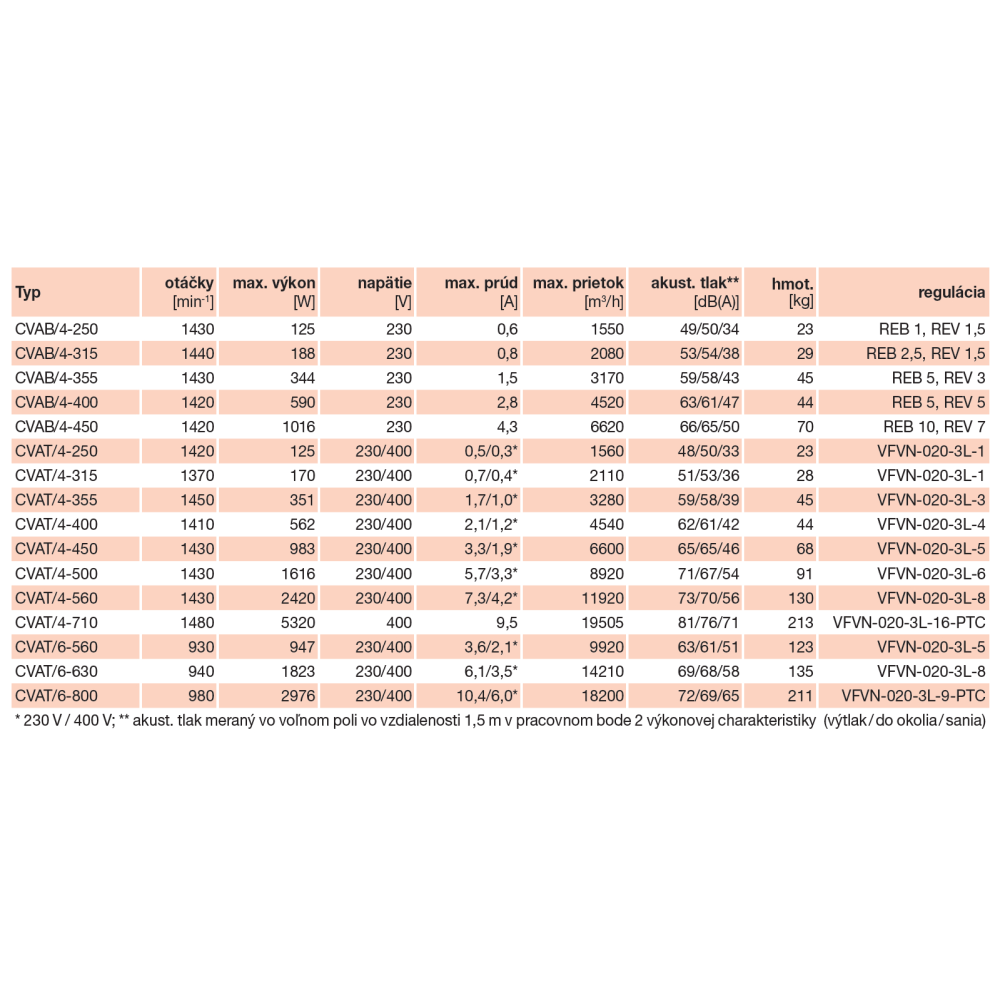

Motor
Motory ventilátorov CVAB sú 1-fázové pre napätie 230 V, motory CVAT sú 3-fázové pre napätie 230/400 V alebo 3-fázové pre napätie 400 V. Motory sú vybavené tepelnou ochranou. Uzavreté bezúdržbové guľôčkové ložiská s tukovou náplňou po dobu životnosti. Krytie IP55, izolácia triedy F, pracovná teplota –40 až +60 ˚C.
Regulácia otáčok
zmenou napätia (CVAB) alebo frekvenčnými meničmi (CVAT).

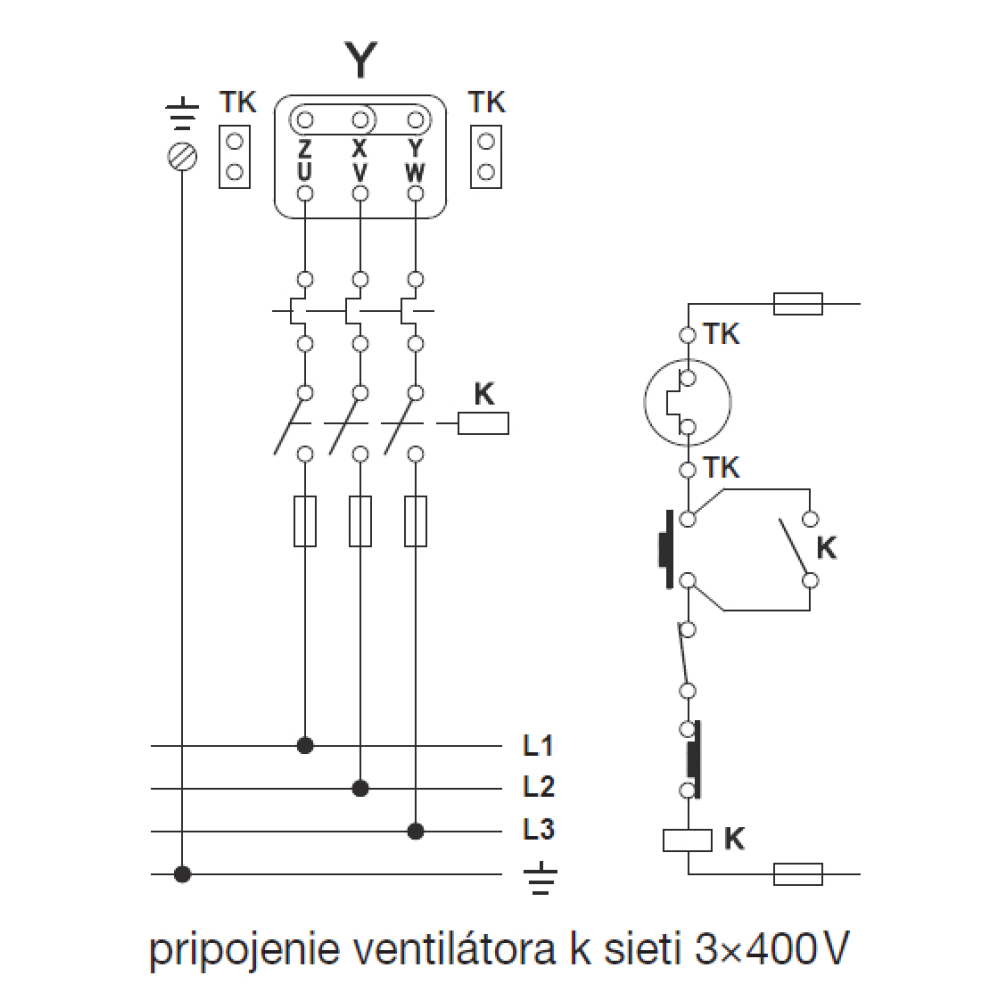

Svorkovnica
je na plášti, pri CVAT 710 a 800 na motore.
Montáž

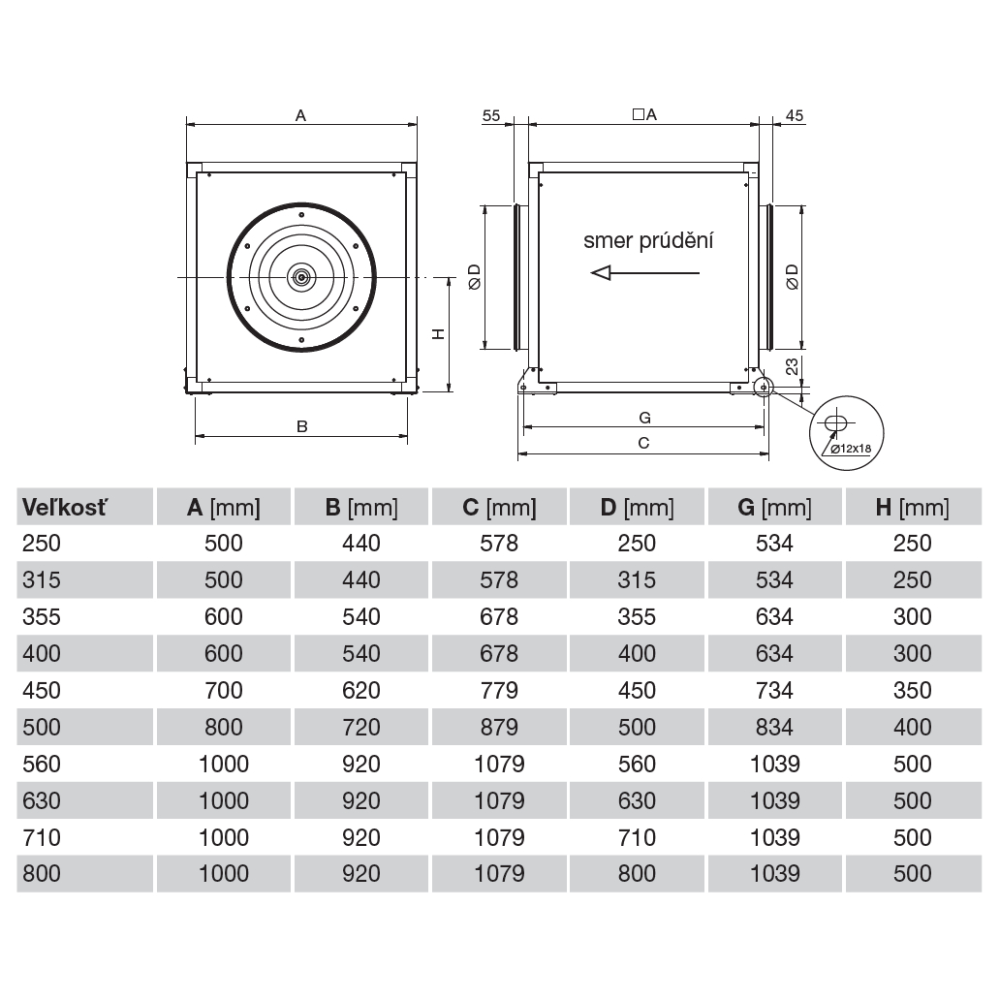

sa vykonáva iba v polohe zobrazenej na rozmerovom náčrtku s osou motora vodorovne. Umiestnenie výtlačného hrdla je možné zmeniť pri montáži zámenou panelu s hrdlom s niektorým bočným alebo horným plným panelom.
Pokyny
Ventilátory sú vhodné pre vzduchotechnické aplikácie, kde sa s výhodou uplatní nízka hlučnosť ventilátora, najmä na odvetranie reštaurácií, priemyselných kuchýň, športových hál, nemocníc, skladov a bazénov.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
