CVAT/10-6000/450 N Ekonovent tichý radiálny ventilátor

Skriňa

Rámová konštrukcia s bočnými sendvičovými panelmi hrúbky 45 mm, ktoré sú k rámu skrine prichytené samoreznými skrutkami. Sendvičové panely sa skladajú z vonkajšieho lakovaného a vnútorného pozinkovaného plechu, vo vnútri sa zvukovo izolačnou výplňou zo sklenej minerálnej vlny. Pre servis a údržbu je možné jednotlivé panely sňať. Na sania a výtlaku je skriňa vybavená kruhovým hrdlom pre pripojenie potrubia s britovým tesnením. Skriňa je možné zavesiť pod strop cez oceľové závesy v spodnej strane skrine (do veľkosti jednotky CVAT/10-9000). Od veľkosti jednotky CVAT/10-12000 do CVAT/10-16000 je skriňa na spodnej strane vybavená rámom pre zavesenie pod strop. Motor s ventilátorom sú uložené na spoločnom tuhom ráme a od skrine odizolované gumovými izolátormi chvenia. Pri prevoze ventilátora je skriňa v pretlaku.

Obežné koleso

radiálne s dozadu zahnutými lopatkami zo špeciálneho kompozitného materiálu. Bicykel je staticky a dynamicky vyvážený.

Motor

EC motor s plynulým riadením otáčok pomocou signálu 0…10 V. Motory ventilátorov CVAB sú 1-fázové pre napätie 230 V, CVAT sú 3-fázové pre napätie 400 V. Krytie motora IP54, pracovná teplota v rozsahu –20 až +60 °C. Trieda účinnosti motora IE4.

Regulácia otáčok

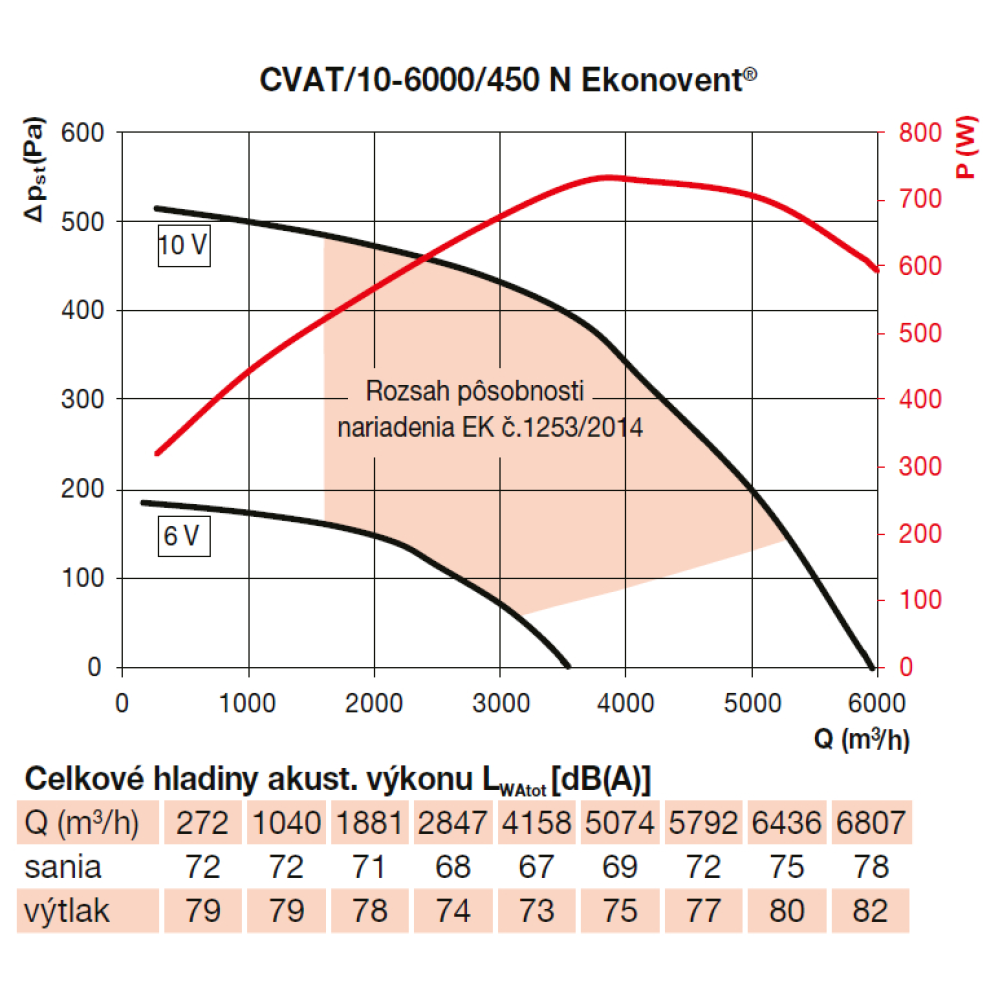

Ventilátory je možné riadiť v plnom rozsahu regulácia motora 0…10 V. Minimálna hodnota otáčok ventilátora zodpovedá 0,5 V (štartovacia hodnota).

Svorkovnica

pre pripojenie napájacieho a ovládacieho napätia je prístupná na bočnom paneli skrine.

Montáž

iba v polohe zobrazenej na schéme s osou motora vodorovne. Umiestnenie výtlačného hrdla je možné meniť pri montáži zámenou panelu s hrdlom s niektorým bočným alebo horným plným panelom.

Pokyny

Ventilátory sú vhodné pre vzduchotechnické aplikácie, kde sa s výhodou uplatní nízka hlučnosť ventilátora - na odvetranie reštaurácií, kuchýň, športových hál, nemocníc, skladov.
