Skriňa
je z oceľového, galvanicky pozinkovaného plechu, rám jednotky je vyrobený z hliníkových profilov. Skriňa je vo vnútri vybavená 25-mm vrstvou zvukovo izolujúceho materiálu. Na skrini sú kruhové hrdlá s jednobritým tesnením na pripojenie flexibilných hadíc alebo kruhového potrubia. Jednotlivé panely sú zameniteľné.
Obežné koleso
je radiálna s dozadu zahnutými lopatkami, je staticky a dynamicky vyvážené. Obežné koleso je nalisované priamo na vonkajší rotor motora.
Motor
EC motor s tepelnou ochranou proti preťaženiu. Pracovná teplota -20 až +40 °C. Motory ventilátorov CVAB sú 1-fázové pre napätie 230 V, CVAT sú 3-fázové pre napätie 400 V. Krytie IP44 (CVAB) alebo IP54 (CVAT).
Svorkovnica
je umiestnená na prednej strane skrine, krytie IP55.
Regulácia otáčok

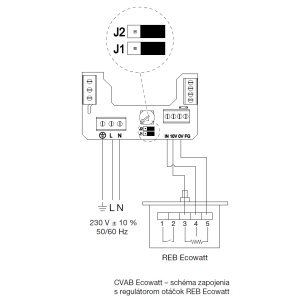

sa vykonáva pomocou potenciometra umiestneného vo svorkovnici alebo externým ovládaním REB Ecowatt. Ďalej analógovým riadiacim signálom 0–10 V od snímača teploty, vlhkosti alebo CO2.
Montáž

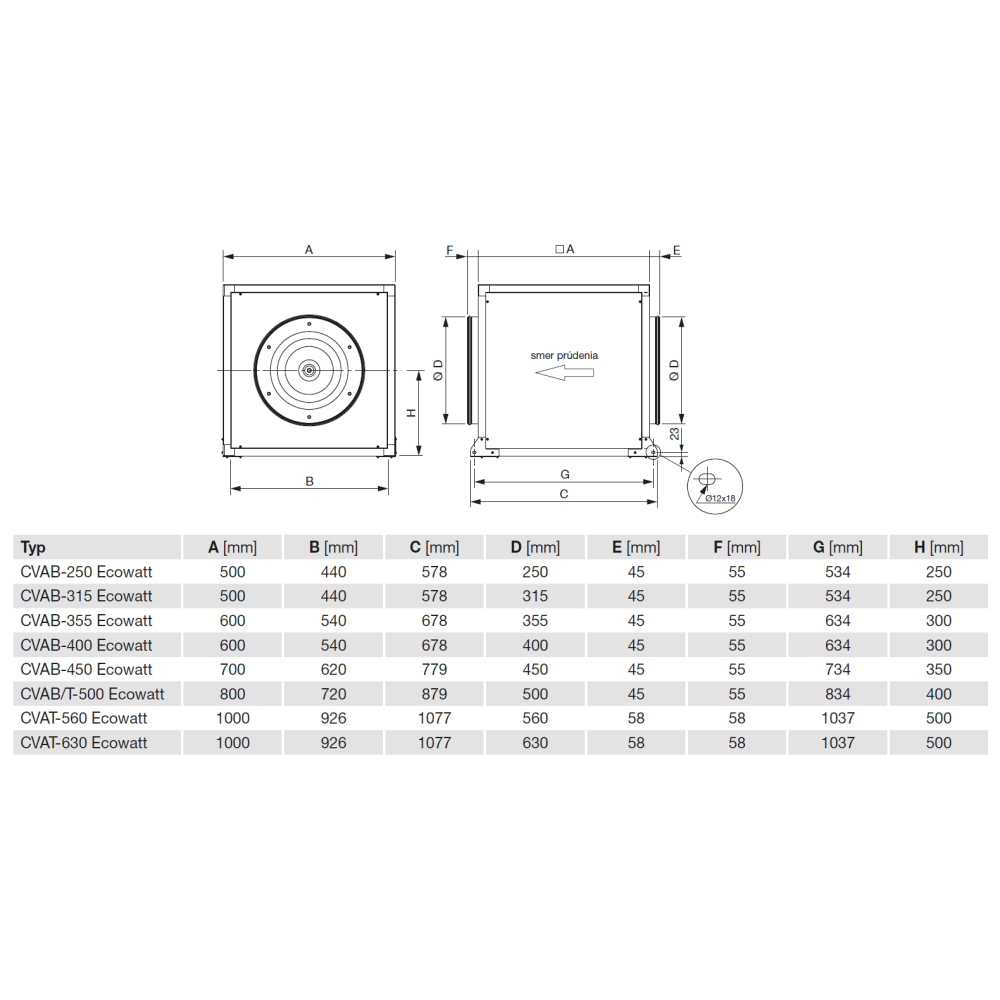

iba v polohe zobrazenej na schéme s osou motora vodorovne. Umiestnenie výtlačného hrdla je možné meniť pri montáži zámenou panelu s hrdlom s niektorým bočným alebo horným plným panelom.
Pokyny
Ventilátory sú určené na odvetranie rodinných domov, sociálnych zariadení, kancelárií a prevádzok. Výhodne je možné pri inštalácii do podhľadu použiť flexohadice, tvarovky, rozvádzacie skrine a tanierové ventily. Ventilátory je možné použiť v spojení s kontaktným hygrostatom alebo shygrostatom kombinovaným stermostatom na odvetranie vlhkých priestorov.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
