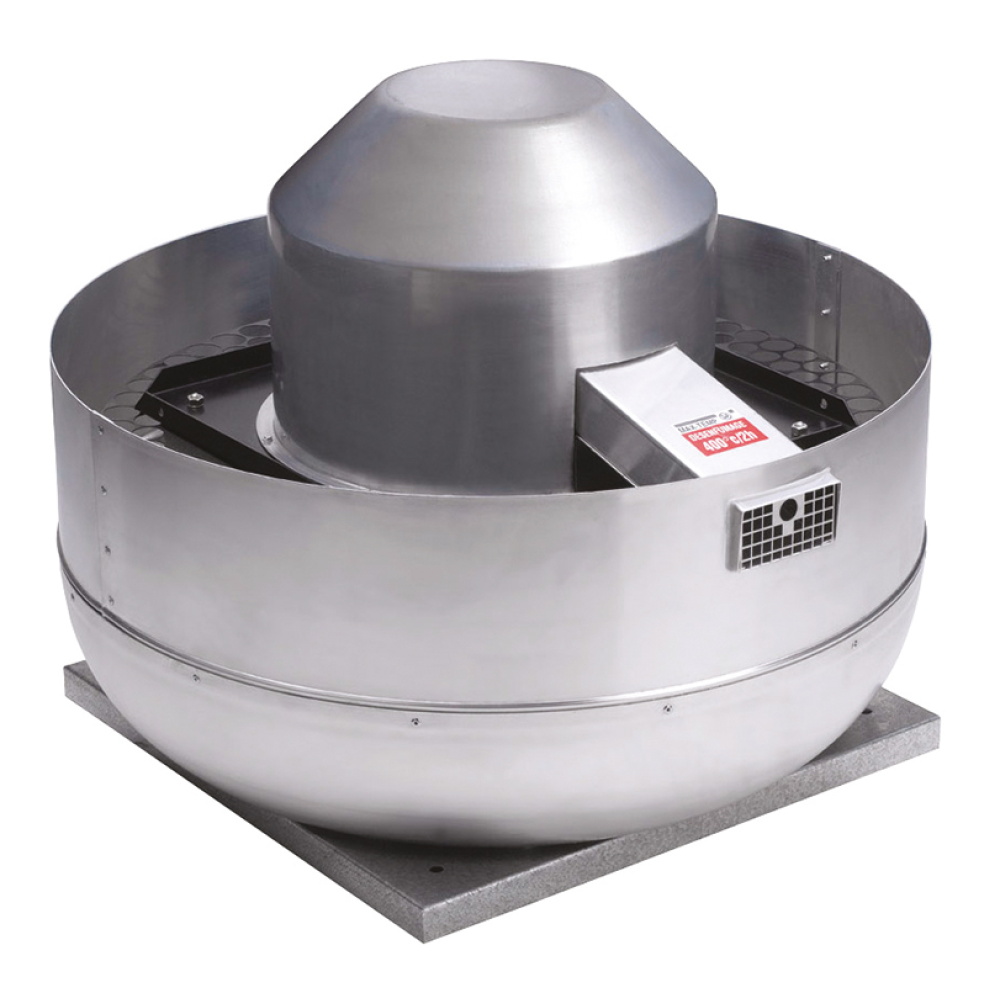

CTVT/6-630 H PTC IP55 strešný ventilátor

Skriňa

je konštruovaná pri type CTHx pre horizontálny výfuk vzdušniny, pri CTVx pre vertikálne. Podstavec ventilátora je z oceľového pozinkovaného plechu, galvanicky pokovované sú aj držiaky, mriežka a skrutky. Strieška a skriňa ventilátora je z Al plechu. Motor ventilátora je uložený mimo prúdu vzdušniny. Ventilačný okruh motora je oddelený, používa vlastné radiálne obežné koleso. Po obvode striešky je u ventilátora CTHx ventilačná škára, u typu CTVx je ventilácia motora vyvedená zo strany skrine.

Obežné koleso

ventilátora je radiálna s dozadu zahnutými lopatkami. Vyrobené je z oceľového pozinkovaného plechu, je staticky a dynamicky vyvážené.

Motor

je asynchrónny s odporovou kotvou nakrátko, stator s chladiacimi rebrami, povrchová úprava čiernym epoxidovým lakom. Motory sú 3-fázové pre napätie 400 V. PTC termistory na vyžiadanie. Vinutie je v tropikalizačnej úprave s izoláciou triedy F a trvalou pracovnou teplotou -40 až +120 °C. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP55.

Svorkovnica

je prístupná po vybratí striešky ventilátora. Krytie je IP55.

Regulácia otáčok

sa vykonáva frekvenčnými meničmi.

Smer otáčania

je možný iba jedným smerom, v zmysle šípky na skrini ventilátora. Pri opačnom smere otáčania môže dôjsť k preťaženiu motora, ventilátor sa prejavuje zároveň zvýšeným hlukom.

Montáž

Ventilátor sa montuje zásadne horizontálne pomocou príslušenstva (s osou motora zvisle).

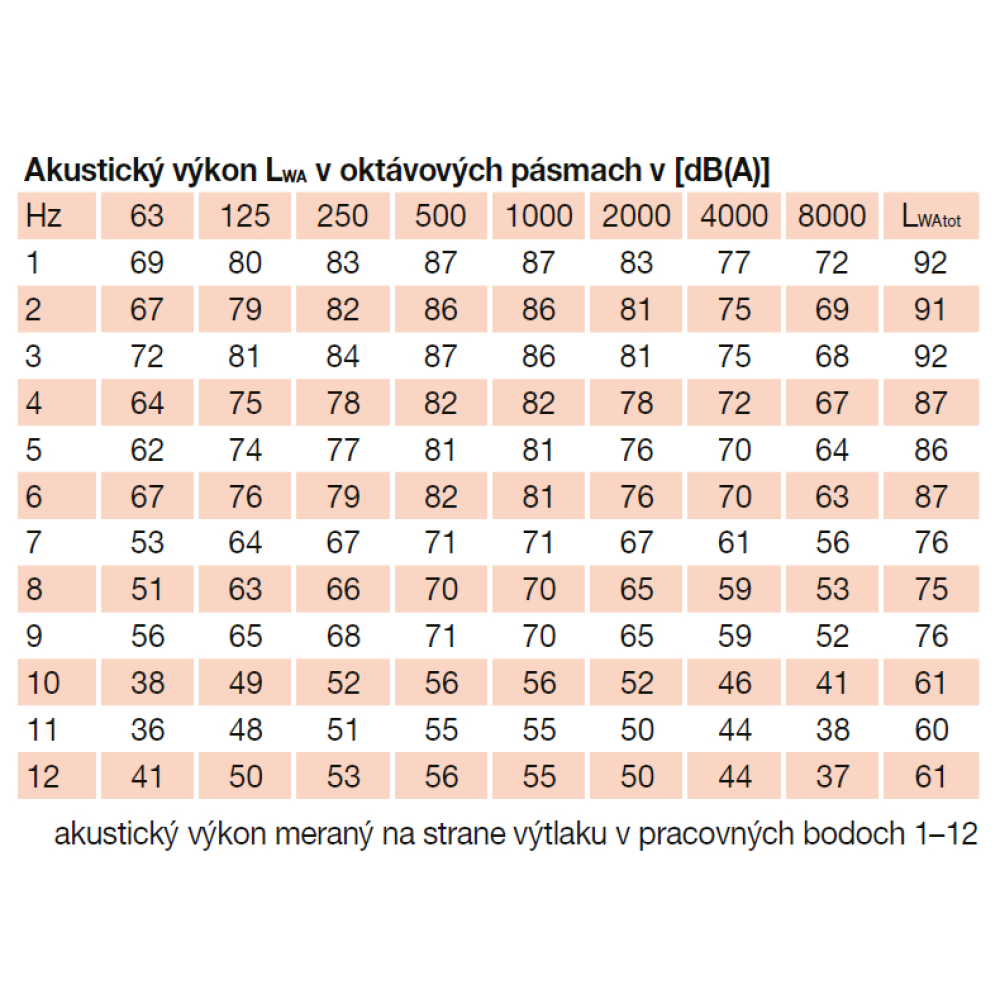

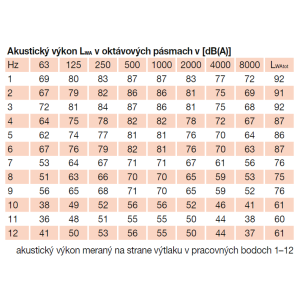

Hluk

emitovaný ventilátorom je meraný vo voľnom akustickom poli vo vzdialenosti 1,5 m v 2/3 maximálneho vzduchového výkonu.

Pokyny

Ventilátory sú vhodné pre všeobecné vzduchotechnické aplikácie.
