Skrinka
je vyrobená z pozinkovaného oceľového plechu. Je potiahnutá čiernou epoxidovou farbou. Všetky modely sú vybavené ochrannou sieťou proti drobnému vtáctvu.
Prevádzkové koleso
je radiálne s dozadu zahnutými lopatkami. Je vyrobené z pozinkovaného oceľového plechu, je staticky a dynamicky vyvážené.
Motor
Strednosmerný, špeciálne navrhnutý EC motor s vonkajším rotorom pre napájanie 230 V/50 Hz. Motory sú štandardne vybavené tepelnou poistkou. Izolácia motora je triedy F. Trvalá
prevádzková teplota -20 až +40 ˚C. Guľôčkové ložiská s tukovou náplňou na celú životnosť. Stupeň ochrany IP44.
Svorky
Spínač revízie je umiestnený na kryte ventilátora. Na svorkovnici sa nachádza riadiaca doska s prepínačmi DIP a potenciometrom na nastavenie, konektor USB na aktualizáciu softvéru a čítanie prevádzkových údajov a konektory na pripojenie externých vstupov. Stupeň krytia je IP55.
Riadenie otáčok
Ventilátor možno prevádzkovať v 4 základných režimoch prepínateľných nastavením prepínačov na doske riadiacej jednotky. Prvý režim udržiava konštantný tlak v potrubí na základe integrovaného snímača. Ostatné režimy umožňujú plynulú reguláciu na konštantný prietok vzduchu (okrem typu CTB/4-400/160 Ecowatt Plus), proporcionálny režim alebo režim vetrania s 2 prepínateľnými prevádzkovými charakteristikami min/max. Riadiaca jednotka umožňuje pripojenie signálov z externých zariadení (snímače CO2, teploty a relatívnej vlhkosti) alebo externého snímača tlaku s prevodníkom a výstupom 0-10 V alebo 4-20 mA. Riadiaca jednotka umožňuje ovládanie prostredníctvom zbernice Modbus-RTU. Modul SPCM-WS Ecowatt Plus umožňuje pripojiť telefón k WiFi a jednoducho nastaviť ventilátor pomocou webovej aplikácie. Modul nie je súčasťou dodávky.
Hluk

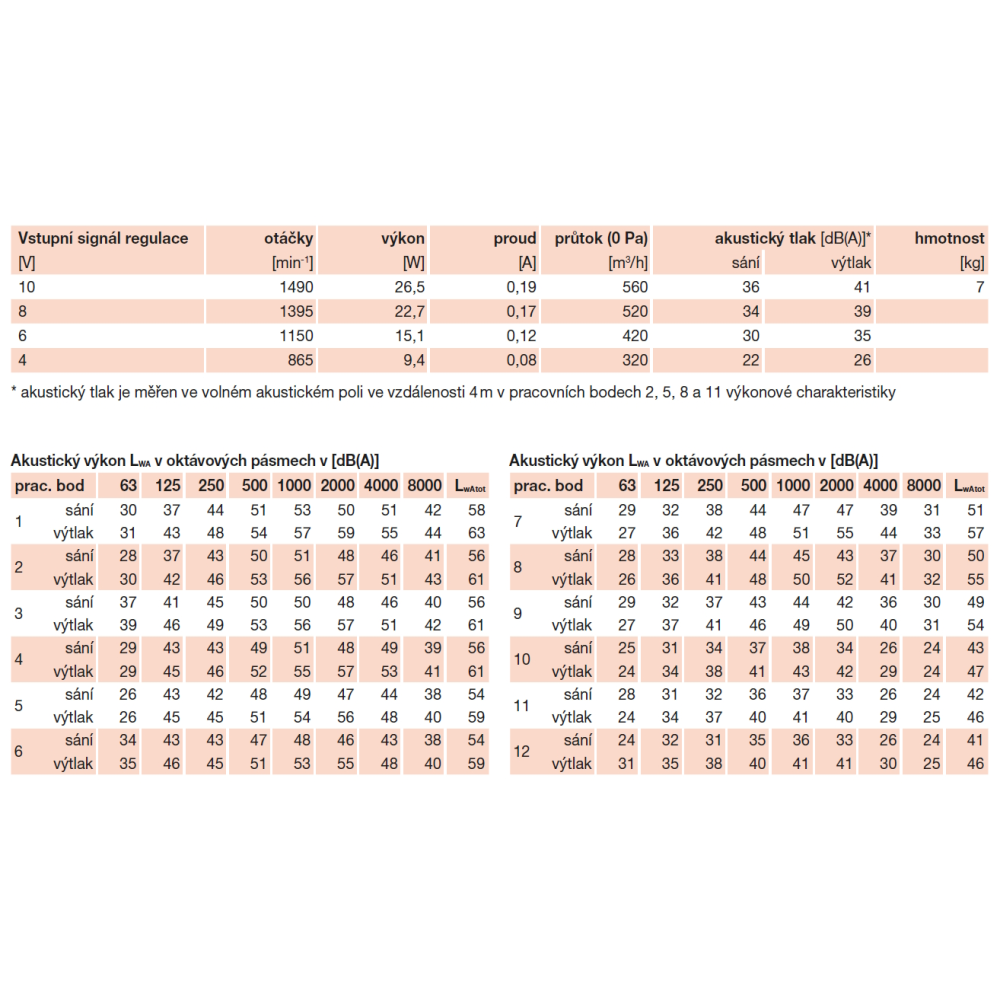

Hluk vydávaný ventilátorom je uvedený v tabuľkách.
Montáž
Ventilátor len vodorovne (s vertikálnou osou motora) priamo na kruhové potrubie pomocou hrdla s jednopryžovým tesnením.
Prevádzka
Pre tento výrobok je k dispozícii odborná pomoc pri inštalácii a uvedení do prevádzky.
Upozornenie
Informujte sa o povolených kombináciách elektrického príslušenstva.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
