CRVB/4-280 N IP54 strešný radiálny ventilátor

Strešné radiálne ventilátory vhodné pre vyššie prietoky a vyššie tlakové straty v potrubí.

Viac informácií

B2B prístup pre firemných zákazníkov - informujte sa na podmínky

1 093,15 € bez DPH

1 344,57 € s DPH

Dostupnosť: na vyžiadanie [21.8.2025, 16:12] Aktualizácia

Pridať do projektu

Tovar nie je možné objednať cez internet.
Kontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky

Pridať do projektu

Vložiť do on-line návrhového VZT programu

Návrh v Easyvente

Kód produktu: SP276300050

EAN: 8413893956170

Výrobca: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Viac informáciíMenej informácií

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktov

Skriňa

je konštruovaná pre horizontálne (CRHB) alebo vertikálne (CRVB) výfuk vzdušniny. Podstavec ventilátora je z oceľového pozinkovaného plechu, galvanicky pokovované sú aj držiaky, mriežka a skrutky. Strieška a skriňa ventilátora sú z Al plechu. Motor ventilátora je uložený vpriede vzdušniny. Ventilátor je chránený mriežkou proti vniknutiu cudzích telies.

Obežné koleso

ventilátora je radiálna s dozadu zahnutými lopatkami. Vyrobené je z hliníkového plechu, je staticky a dynamicky vyvážené.

Svorkovnica

s revíznym vypínačom je umiestnená na podstavci (CRH) alebo skrini (CRV) ventilátora. Svorkovnica obsahuje aj rozbehový kondenzátor. Krytie je IP55.

Motor

je asynchrónny s odporovou kotvou nakrátko, s vonkajším rotorom. Motory sú 1-fázové pre napätie 230 V a sú sériovo vybavené termopoistkou. Vinutie je v tropikalizačnej úprave s izoláciou triedy F. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP54.

Regulácia otáčok

sa vykonáva elektronickými alebo transformátorovými regulátormi zmenou napätia.

Smer otáčania

je možný iba jedným smerom, v zmysle šípky na skrini ventilátora. Pri opačnom smere otáčania môže dôjsť k preťaženiu motora, ventilátor sa prejavuje zároveň zvýšeným hlukom.

Montáž

Ventilátor sa montuje zásadne horizontálne pomocou príslušenstva (s osou motora zvisle).

Hluk

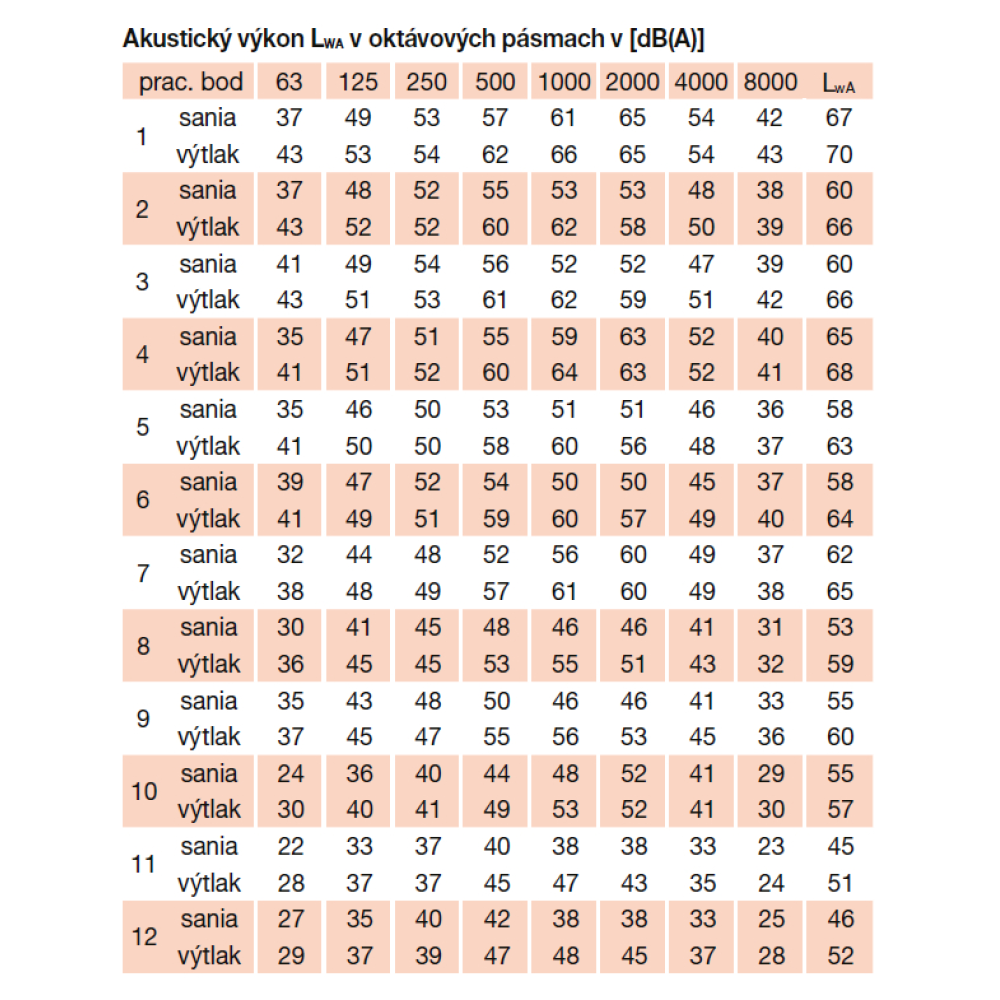

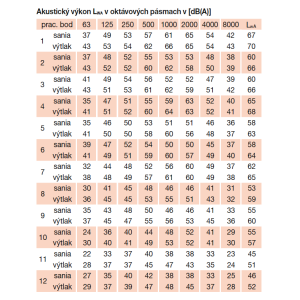

emitovaný ventilátorom je uvedený v tabuľkách.

Pokyny

Ventilátory sú vhodné pre všeobecné vzduchotechnické aplikácie.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (340.06 kB)

Návod na používanie .pdf (204.95 kB)

CAD súbory

2D .dwg (140.85 kB)
