CRHT-450 N1 Strešný ventilátor Ecowatt Plus IP54

Skrinka

je určený na horizontálny odvod vzduchu. Základňa ventilátora je vyrobená z pozinkovaného oceľového plechu, držiaky, mriežka a skrutky sú tiež galvanicky pokovované. Plášť ventilátora a skriňa sú vyrobené z Al plechu. Motor ventilátora je namontovaný v prúde vzduchu. Ochranná mriežka proti dotyku.

Bežiace koleso

je radiálne s dozadu zahnutými lopatkami. Je vyrobené z pozinkovaného oceľového plechu, je staticky a dynamicky vyvážené.

Motor

je jednosmerný, špeciálny EC, s vonkajším rotorom pre napájanie 230 V/50 Hz (CRHB) alebo 400 V/50 Hz (CRHT). Trvalá prevádzková teplota -20 až +40 °C. Guľôčkové ložiská plnené mazivom na celú životnosť. Stupeň ochrany IP44 (CRHB) alebo IP54 (CRHT).

Smer otáčania

je možná len v jednom smere, v zmysle šípky na kryte ventilátora. Ovládanie ventilátora neumožňuje zmenu smeru otáčania.

Skrinka ventilátora

s prepínačom revízie sa nachádza na skrini ventilátora. Vnútorná svorkovnica má pripojovacie svorky na reguláciu otáčok, reguláciu riadenú snímačom a na nastavenie a odčítanie hodnôt po spustení. Stupeň krytia je IP55.

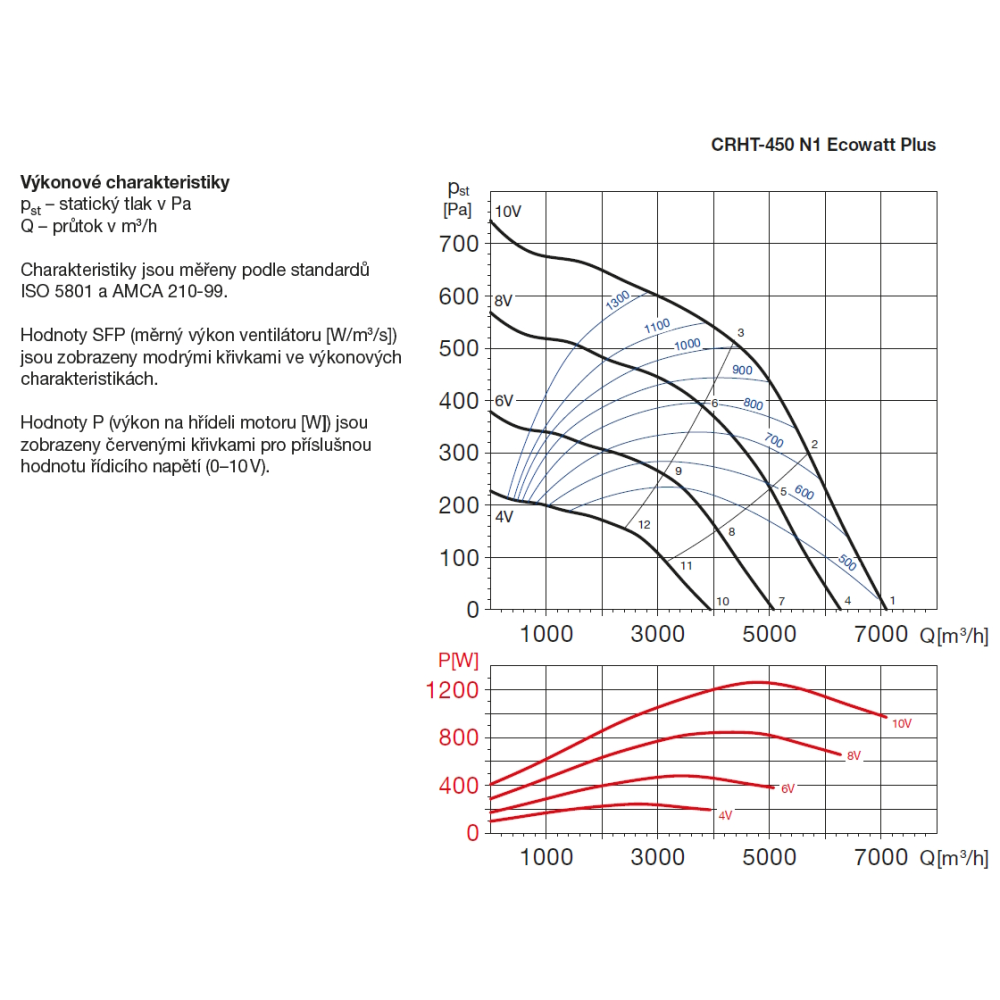

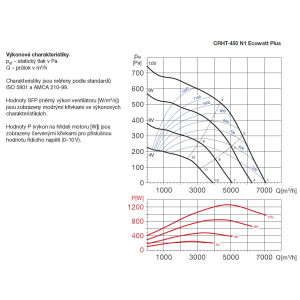

Regulácia otáčok

Ventilátor možno prevádzkovať v 4 základných režimoch prepínateľných nastavením prepínačov na doske riadiacej jednotky. Prvý režim udržiava konštantný tlak v potrubí na základe integrovaného snímača. Ostatné režimy umožňujú nepretržitú automatickú reguláciu na konštantný prietok vzduchu, proporcionálny režim alebo režim vetrania s 2 prepínateľnými prevádzkovými charakteristikami min/max. Riadiaca jednotka umožňuje pripojenie signálov z externých zariadení (snímače CO₂, teploty a relatívnej vlhkosti), externý
tlakový snímač s prevodníkom a výstupom 0-10 V alebo 4-20 mA. Ovládanie umožňuje riadenie prostredníctvom zbernice Modbus-RTU. Modul SPCM-WS Ecowatt Plus umožňuje pripojiť telefón k WiFi a jednoducho nastaviť ventilátor pomocou webovej aplikácie. Modul nie je súčasťou dodávky.

Možnosti

CRHB/T-N1 Ecowatt Plus - systém je založený na použití moderných prvkov pre systémy DCV (vetranie riadené podľa potreby). Sú to ventilátory s mikroprocesorovým riadením, zabudovaný snímač diferenčného tlaku, EC motor (elektronicky komutovaný), elektricky ovládané ventily odťahovej dosky, snímače CO₂, snímače relatívnej vlhkosti, programovateľné časové spínače na ovládanie ventilov odťahovej dosky.
CRHB/T-N Ecowatt - jednoduchšia konštrukcia ventilátora s EC motorom, ventilátor neobsahuje modul riadenia konštantného tlaku alebo prietoku. Ventilátor je riadený iba riadiacim napätím 0-10 V.

Hluk

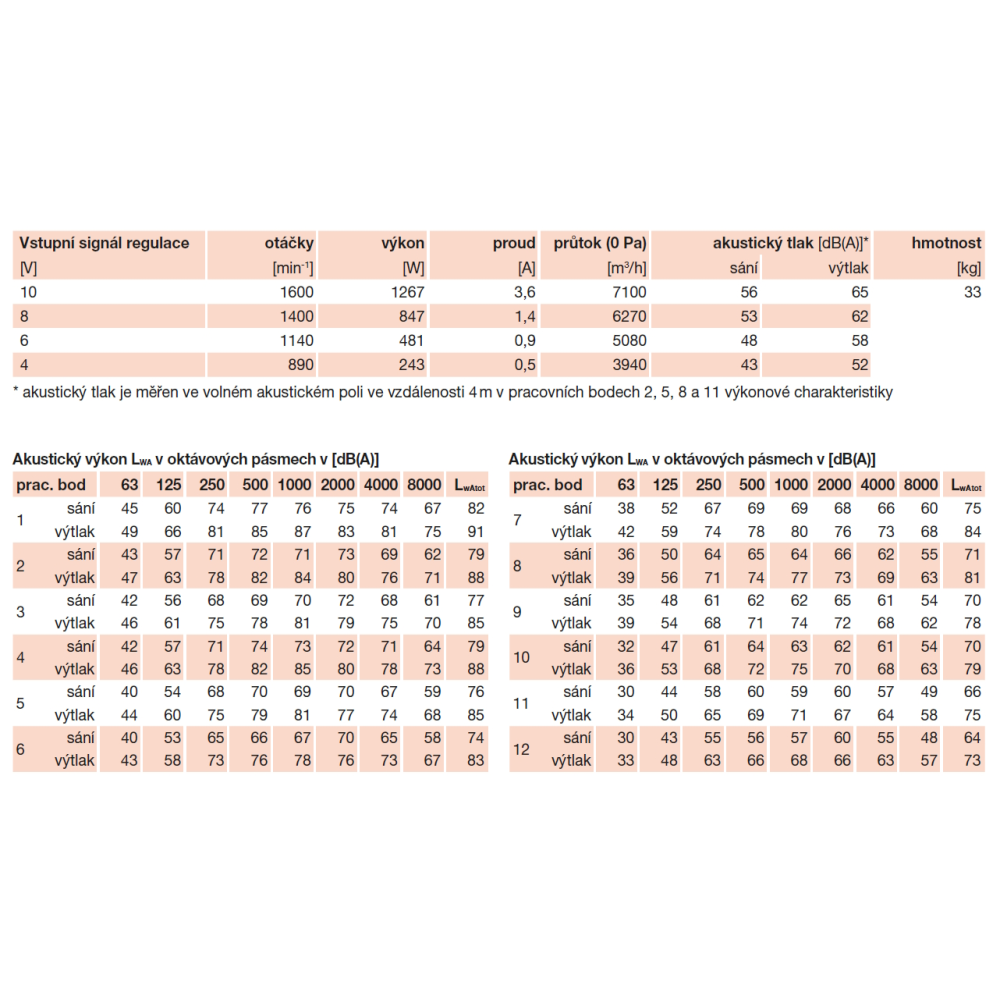

Hluk vydávaný ventilátorom je uvedený v tabuľkách. Hodnoty sa merajú vo vzdialenosti 4 m na strane výtlaku v horizontálnom smere.

Upozornenie

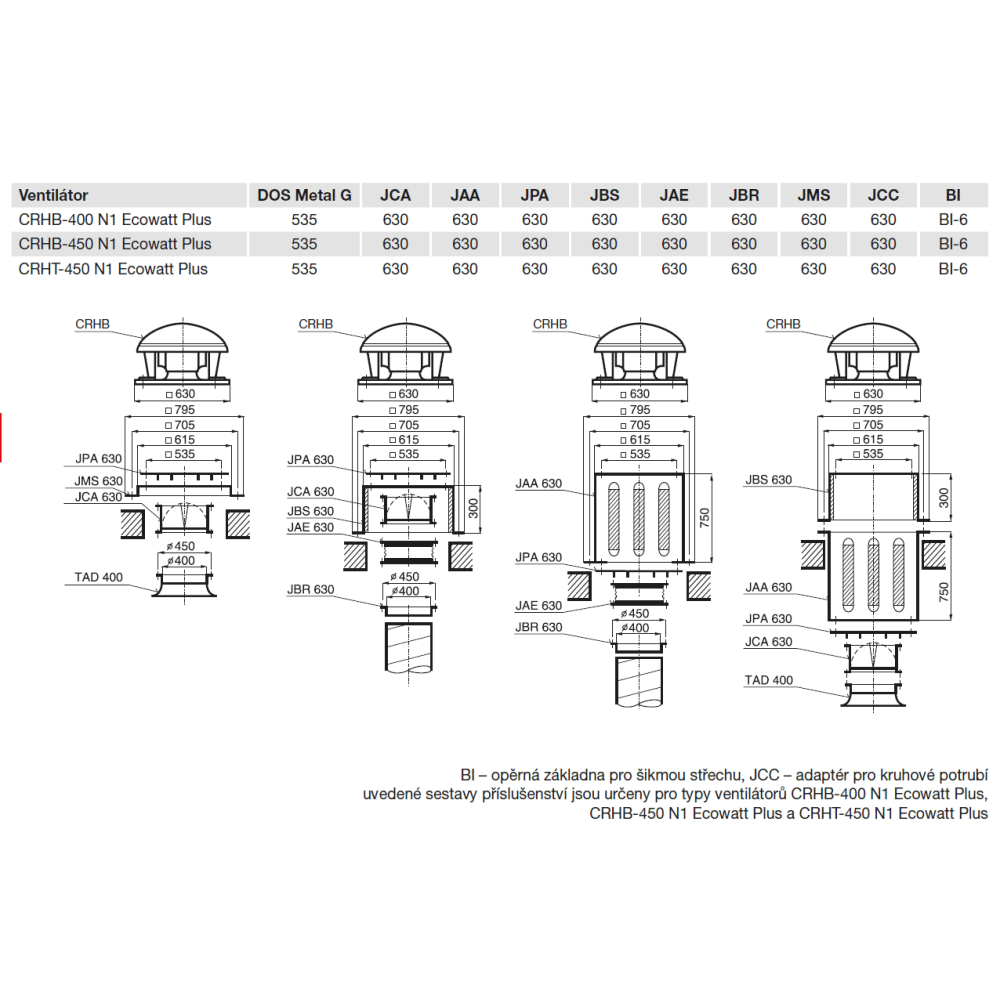

Informujte sa o povolenej kombinácii elektrického príslušenstva.

Prevádzka

Pre tento výrobok je k dispozícii odborná pomoc pri inštalácii a uvedení do prevádzky.
