CRHB/4-250 N IP54 strešný radiálny ventilátor

Skriňa

je konštruovaná pre horizontálne (CRHB) alebo vertikálne (CRVB) výfuk vzdušniny. Podstavec ventilátora je z oceľového pozinkovaného plechu, galvanicky pokovované sú aj držiaky, mriežka a skrutky. Strieška a skriňa ventilátora sú z Al plechu. Motor ventilátora je uložený vpriede vzdušniny. Ventilátor je chránený mriežkou proti vniknutiu cudzích telies.

Obežné koleso

ventilátora je radiálna s dozadu zahnutými lopatkami. Vyrobené je z plastu, je staticky a dynamicky vyvážené.

Svorkovnica

s revíznym vypínačom je umiestnená na podstavci (CRHB) alebo skrini (CRVB) ventilátora. Svorkovnica obsahuje aj rozbehový kondenzátor. Krytie je IP55.

Motor

je asynchrónny s odporovou kotvou nakrátko, s vonkajším rotorom. Motory sú 1-fázové pre napätie 230 V a sú sériovo vybavené termopoistkou. Vinutie je v tropikalizačnej úprave s izoláciou triedy F. Guľôčkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP54.

Regulácia otáčok

sa vykonáva elektronickými alebo transformátorovými regulátormi zmenou napätia.

Smer otáčania

je možný iba jedným smerom, v zmysle šípky na skrini ventilátora. Pri opačnom smere otáčania môže dôjsť k preťaženiu motora, ventilátor sa prejavuje zároveň zvýšeným hlukom.

Montáž

Ventilátor sa montuje zásadne horizontálne pomocou príslušenstva (s osou motora zvisle).

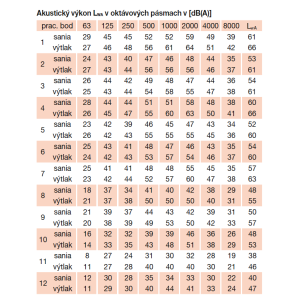

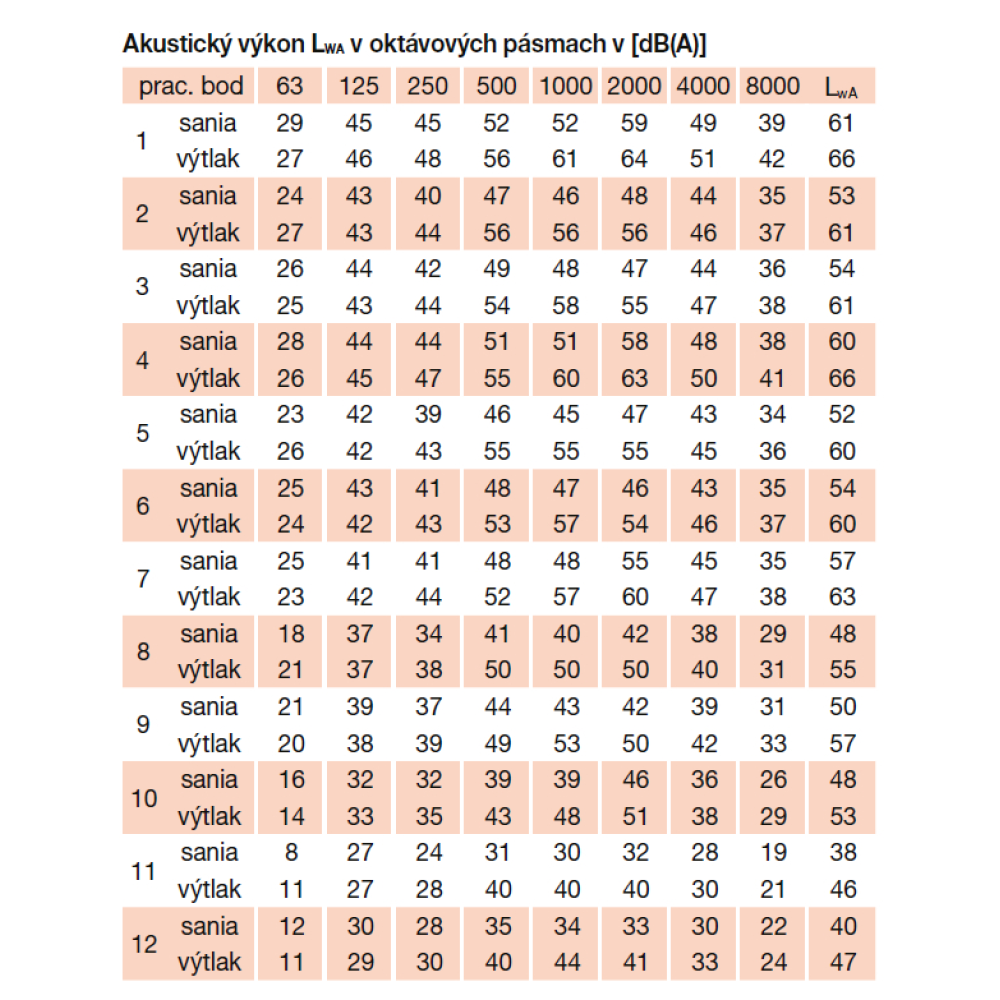

Hluk

emitovaný ventilátorom je uvedený v tabuľkách.

Pokyny

Ventilátory sú vhodné pre všeobecné vzduchotechnické aplikácie.
