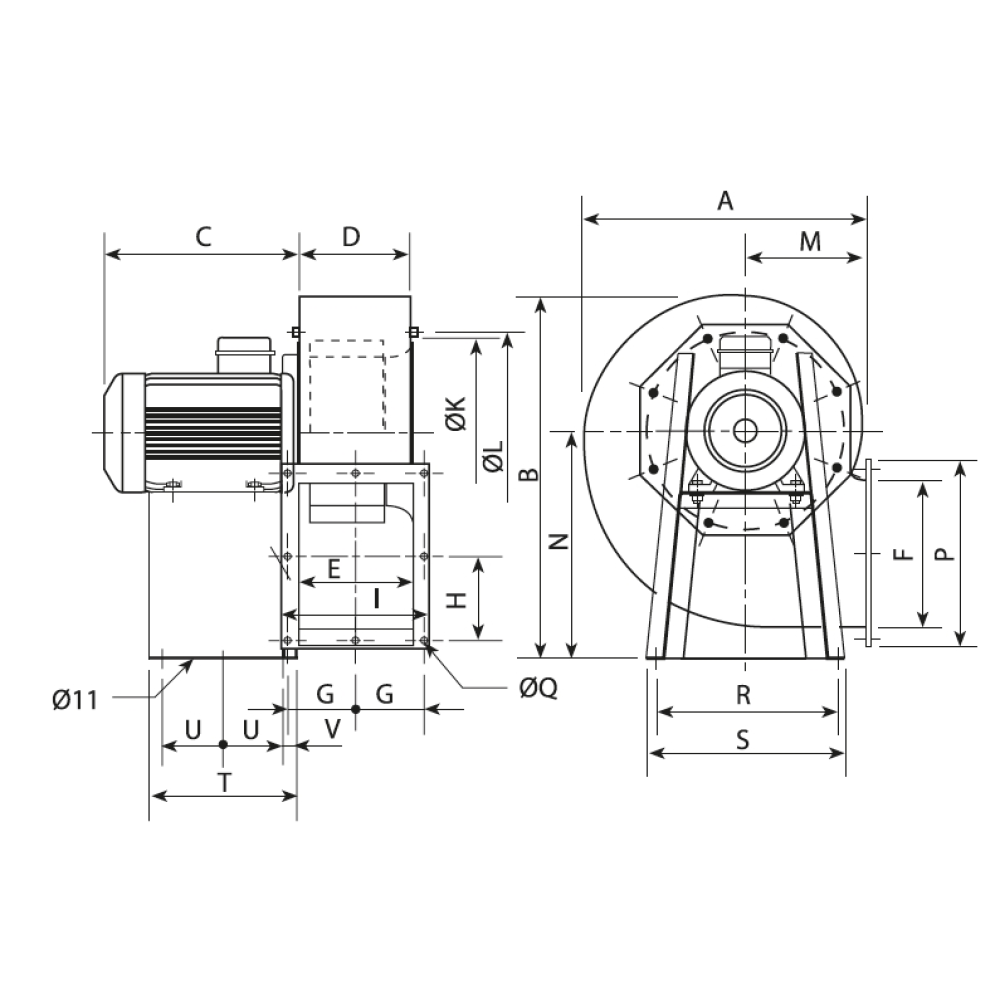

| A | B | Cmax | D | E | F | G | H | I | K | L/M | N/P | Q/R | S/T | U/V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 795 | 984 | 526 | 319 | 315 | 450 | 183 | 250 | 409 | 513 | 535/345 | 610/544 | 11/613 | 653/435 | 187,5/30 |
s rozmermi
Zdieľať na Facebooku
Tweet
Odoslať e-mailKontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky
S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home
Skrinka
Skrinka je vyrobená zo silného plechu, povrchovo upraveného špeciálnou povrchovou úpravou odolnou voči vysokým teplotám. Vrchný náter má sivú farbu. Ventilátory sú navrhnuté a schválené na odsávanie vzduchu pri teplote 400 °C počas minimálne 2 hodín. Sú schválené podľa noriem EN 12101-3.
Prevádzkové koleso
Obtočné koleso s dopredu zahnutými lopatkami je vyrobené z galvanicky pokovovaného oceľového plechu. Obežné koleso je dynamicky vyvážené podľa normy ISO 1940.
Motor
Motory sú určené na trojfázové napätie. Izolácia triedy H a krytie IP55. Na ochranu motorov sa musí použiť nadprúdová ochrana nastavená na hodnotu prúdu uvedenú na štítku motora. Motory s výkonom do 3 kW vrátane sú určené pre napájanie 230/400 V, motory s vyšším príkonom sú určené pre 400 V/50 Hz. Na požiadanie je možné dodať dvojrýchlostné motory.
Svorky
Svorkovnica sa nachádza na motore.
Regulácia otáčok
Dvojrýchlostné motory je možné dodať na požiadanie. Informujte sa o možnosti a podmienkach použitia VFVN frekvenčných meničov.
Hluk
Hluk vydávaný ventilátorom je uvedený v tabuľkách. Akustický tlak sa meria vo voľnom priestore vo vzdialenosti 1,5 m na strane výtlaku pri maximálnom prietoku.
Montáž
Skrinka nesmie prenášať mechanické namáhanie z potrubia. Musí sa použiť pružné pripojenie k potrubiu. Pred inštaláciou je dôležité skontrolovať, či elektrické parametre výrobku uvedené na štítku (napätie, výkon, frekvencia atď.) zodpovedajú hodnotám miestnej siete.
Inštrukcie
Ventilátory sú vhodné na všeobecné aplikácie HVAC a OEM, kde sa vyžaduje odvod horúceho vzduchu bez nebezpečných látok. Ventilátory CHMT sa môžu používať samostatne alebo sa môžu začleniť do iných skupín strojov určených na odsávanie alebo prívod vzduchu vrátane núteného vetrania v priemysle a chladenia motorov vzduchom. Použitie ventilátorov na požiarne vetranie je možné len po predchádzajúcej konzultácii.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
