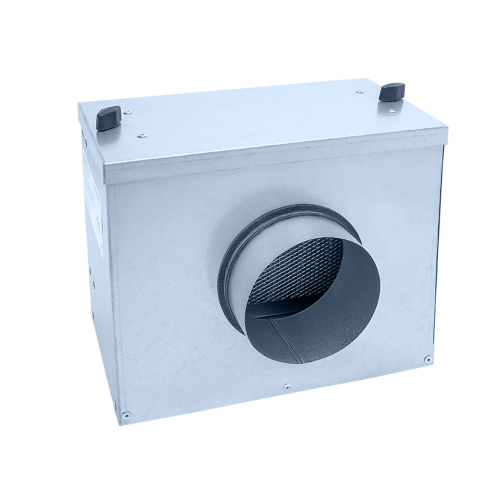

Krbový ventilátor CHEMINAIR 600

Skrinka

Skrinka je vyrobená z pozinkovaného oceľového plechu a je vybavená tepelnou izoláciou. Obežné koleso je od motora oddelené izolovanou priečkou. Ovládací prvok termostatu je umiestnený na kryte ventilátora. Tepelný snímač je umiestnený na výtlaku ventilátora a má rozsah 0 - 90 °C.

Behové koleso

Bežné koleso je radiálne s dopredu zahnutými lopatkami, vyrobené z pozinkovaného plechu. Obežné koleso je staticky a dynamicky vyvážené.

Motor

Motor je jednofázový, 230 V / 50 Hz, so zabudovanou tepelnou ochranou a je určený na nepretržitú prevádzku pri teplotách do 180 ºC.

Elektrické pripojenie

Elektrické pripojenie prostredníctvom vývodového kábla pod omietkou alebo na omietke. Ukončenie pevného napájania v inštalačnej svorkovnici umiestnenej na skrini ventilátora.

Regulácia otáčok

Ventilátor sa automaticky spúšťa podľa teploty nastavenej na termostate. Vypne sa, ak teplota vzduchu prúdiaceho z krbovej vložky klesne pod nastavenú hodnotu. Odporúčaná teplota je 40 °C. Okrem toho je možné otáčky plynule regulovať pomocou regulátora REB, ale je potrebné počítať so zvýšením teploty v dôsledku pomalšieho prúdenia vzduchu.

Hluk

Hluk vydávaný ventilátorom sa meria na vstupe, výstupe a vo voľnom poli v 3 bodoch výkonovej krivky.

Montáž

Ventilátor montujte v každej polohe osi motora. Primárne sa montuje do striešky a vo vzdialenosti približne 2 m vzhľadom na os sacieho potrubia. Musí byť umiestnený na pevnom podklade, napríklad na 2 pevných doskách, medzi ktorými je vložená približne 5 cm hrubá nehorľavá polotuhá izolácia. CHEMINAIR nesmie byť zakrytý izolačnou vrstvou, aby sa umožnilo prirodzené vetranie motora.

Príslušenstvo

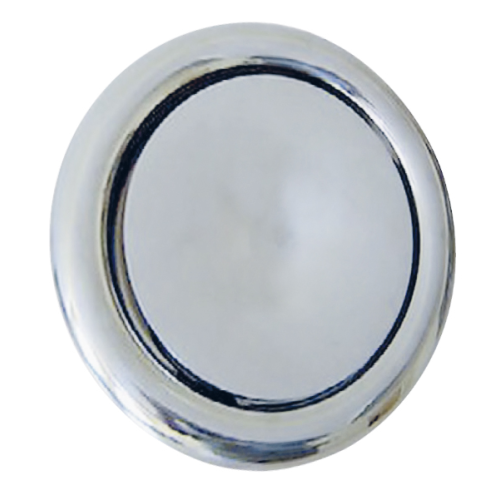

- krbové mriežky

Inštrukcie

Mriežky sú vhodné na rozvod teplého vzduchu z krbovej vložky do ostatných miestností v byte alebo dome.

Upozornenie

Všetky komponenty sa musia udržiavať na predpísanej prevádzkovej teplote, aby nedošlo k ich poškodeniu alebo ohrozeniu stavebných konštrukcií. Použitie konzultujte s projektantom alebo inštalatérom.
