Skrinka
Je vyrobená z pozinkovaného oceľového plechu sendvičovej konštrukcie s hrúbkou izolácie 25 mm. Jednotlivé panely sa dajú vybrať na kontrolu a čistenie. Ventilátor je v skrini namontovaný na odpružených profiloch, aby sa znížil prenos vibrácií. Na skriňu sú priskrutkované kruhové zásuvky na pripojenie flexibilných hadíc alebo kruhového potrubia. Jednotlivé panely sú vymeniteľné s vypúšťacím panelom. Ventilátor je certifikovaný podľa normy EN 12 101-3 ako vhodný na odvod tepla a dymu, klasifikácia F400 (120).
Prevádzkové koleso
Tradičné s dozadu zahnutými lopatkami. Je staticky a dynamicky vyvážené, voľne cirkulujúce a bez špirálového krytu.
Motor
je asynchrónny s kotvou nakrátko. Motory sú trojfázové na 230/400 V. Prevádzková teplota do 70 °C. Utesnené a bezúdržbové guľôčkové ložiská s mazacou kazetou na celú životnosť. Krytie IP55, izolačná trieda H. Dvojrýchlostné prevedenie ventilátora 4/8 na požiadanie.
Štvorhranná skrinka
je umiestnená priamo na motore ventilátora a je prístupná po odstránení bočných krytov skrine.
Montáž
s ohľadom na prevádzku ventilátora, kontrolné činnosti a možnosť demontáže bočného krytu výlučne pri vodorovnej osi motora.
Hluk

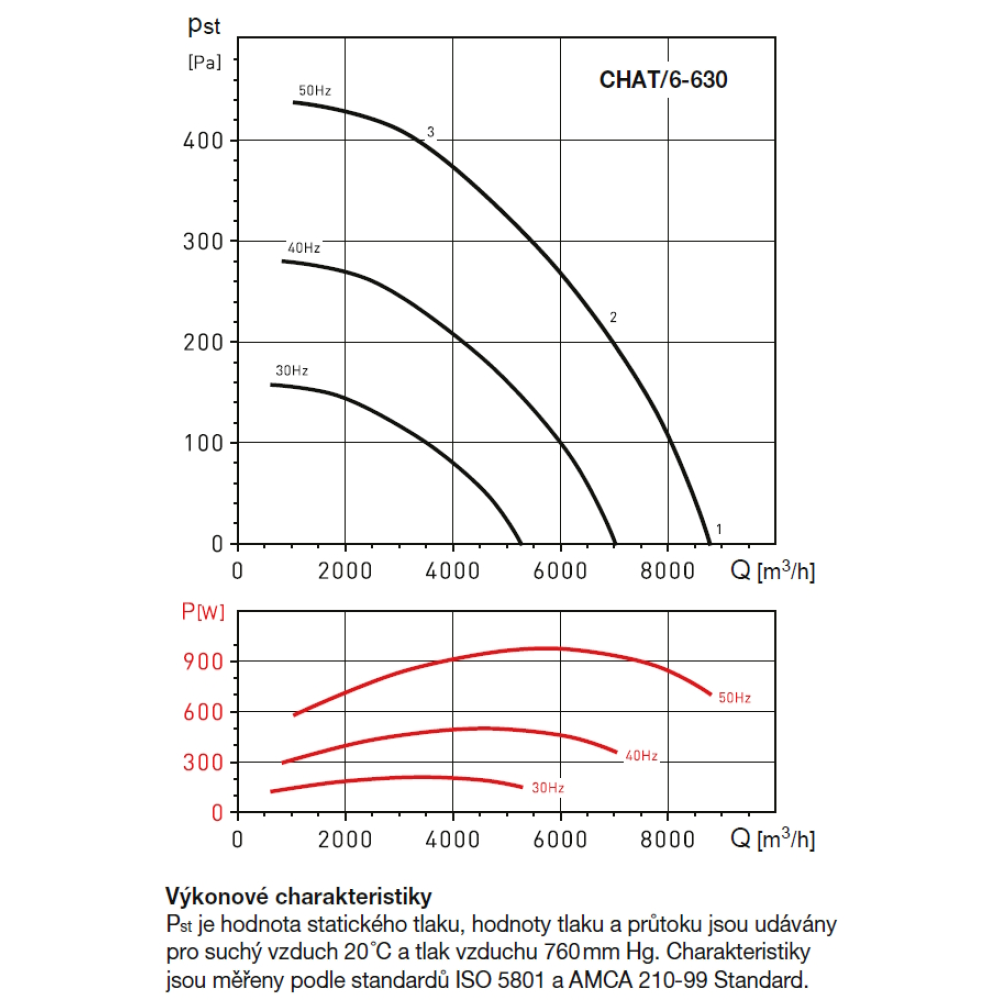

Akustický tlak vyžarovaný ventilátorom je uvedený v tabuľke technických parametrov a meria sa vo voľnom akustickom poli vo vzdialenosti 1,5 m od vstupu a výstupu. Hodnoty akustického výkonu sú uvedené v samostatnej tabuľke.
Inštrukcia
Ventilátory sú vhodné na použitie vo vzduchotechnike, kde je výhodná nízka hlučnosť ventilátora a existuje požiadavka, aby ventilátor fungoval ako požiarny ventilátor.
Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:
• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru
