Axiálne ventilátory CGT 630 s izoláciou proti hluku IP55

pozinkovaný oceľový kryt s odnímateľným panelom na prístup k motoru

základňa s očkami na ľahkú manipuláciu (veľkosť 900-1250)

Dynamicky vyvážené obežné koleso s krytom náboja na zníženie hromadenia prachu

Špeciálne axiálne ventilátory s izoláciou proti hluku vhodné pre priemyselné a stavebné aplikácie.

Viac informácií

cena na vyžiadanie

Dostupnosť: na vyžiadanie [18.8.2025, 00:00] Aktualizácia

Pridať do projektu

Tovar nie je možné objednať cez internet.
Kontaktujte špecialistov z obchodného oddelenia alebo navštívte naše pobočky

Pridať do projektu

Vložiť do on-line návrhového VZT programu

Návrh v Easyvente

Kód produktu:

Výrobca: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Viac informáciíMenej informácií

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktov

Skrinka

je vyrobená z pozinkovaného oceľového plechu, s prírubami pre štvorhranné rúry. Skriňa je zvnútra potiahnutá 25 mm hrubou vrstvou izolačného materiálu, ktorý výrazne znižuje hluk vychádzajúci do okolia. Prevádzková teplota je maximálne +40 °C.

Prevádzkové koleso

Má lopatky zo zliatiny Al a náboj z oceľového plechu. Obežné koleso je staticky a dynamicky vyvážené. Uhol lopatiek obežného kolesa je nastavený výrobcom. Počet lopatiek 3, 6 alebo 9.

Motor

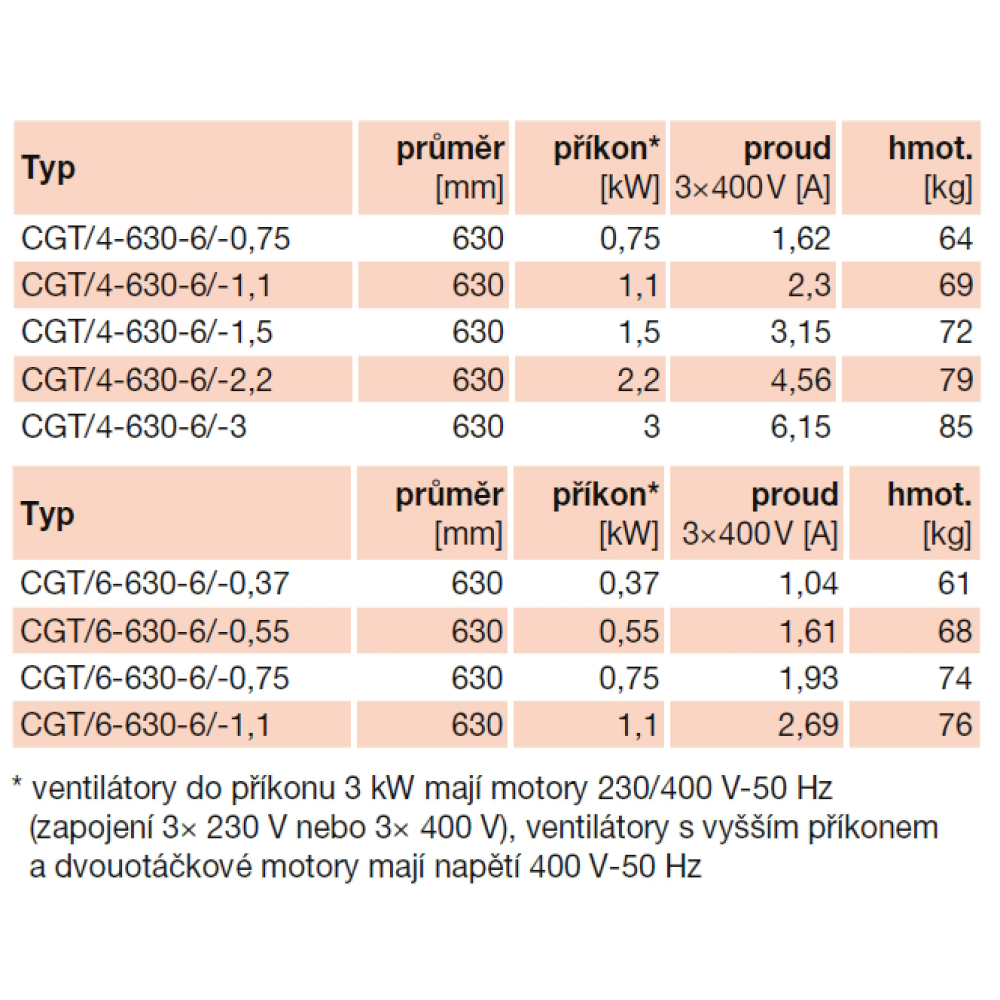

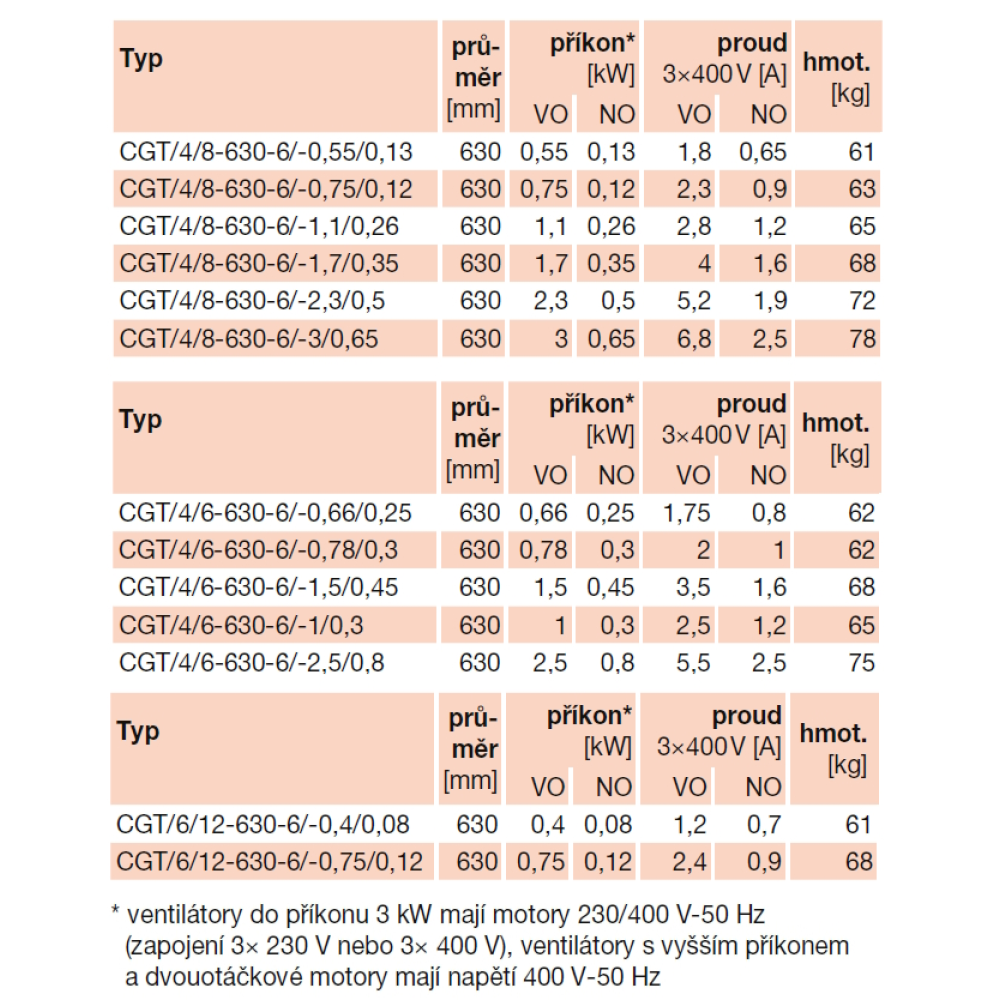

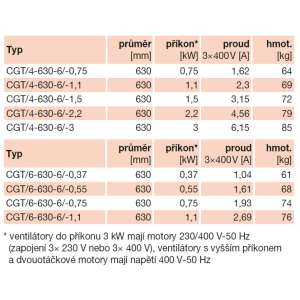

je asynchrónny s kotvou nakrátko. Napájacie napätie 230/400 V/50 Hz do 3 kW a 400 V/50 Hz pre vyššie výkony a dvojrýchlostné motory. Štvorpólové alebo šesťpólové vyhotovenie. Krytie motora IP55, trieda izolácie F.

Svorky

sa nachádza na motore.

Regulácia otáčok

vykonáva sa pomocou frekvenčných meničov.

Smer prúdenia

je štandardne od motora k obežnému kolesu a na požiadanie aj opačne.

Hluk

U výkonových charakteristík sú uvedené hodnoty parametrov hluku pre každú veľkosť.

Montáž

Ventilátory v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie z potrubia. Musí sa použiť pružné pripojenie k potrubiu.

Príslušenstvo

- Samočinné spätné ventily PER-CR CHGT/CGT
- Dažďové uzávery CVD CHGT/CGT
- Pružné manžety IAE CHGT/CGT

Návod na použitie

Ventilátory sú vhodné pre priemyselné a stavebné aplikácie. Veľkou výhodou je zvuková izolácia krytu. Informujte sa o protipožiarnych variantoch, ktoré sa dodávajú pod názvom CHGT.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (323.44 kB)

Návod na použitie .pdf (3.68 MB)

Vyhlásenie o zhode .pdf (362.28 kB)

CAD súbory

2D .dwg (191.05 kB)

2D .dxf (402.67 kB)

3D .dwg (731.64 kB)

3D .dxf (897.54 kB)
